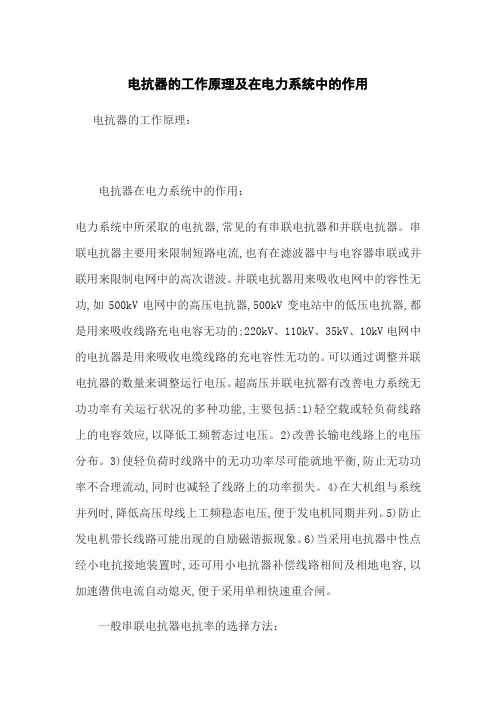

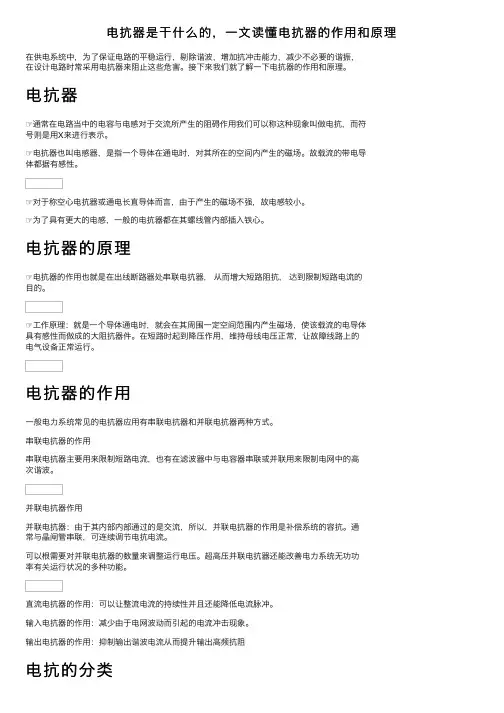

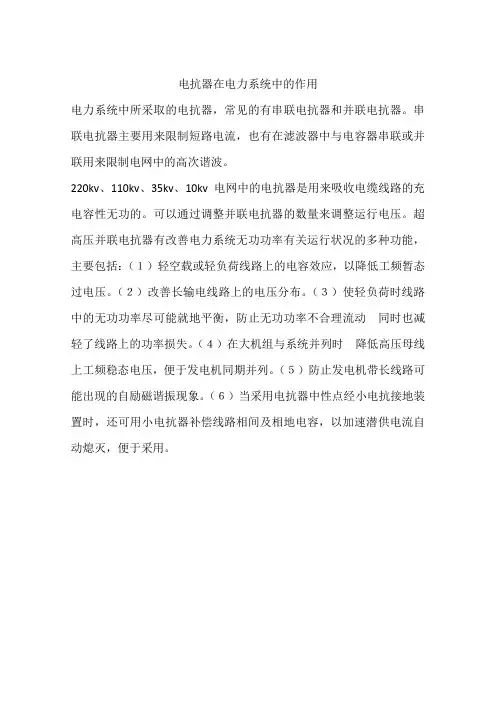

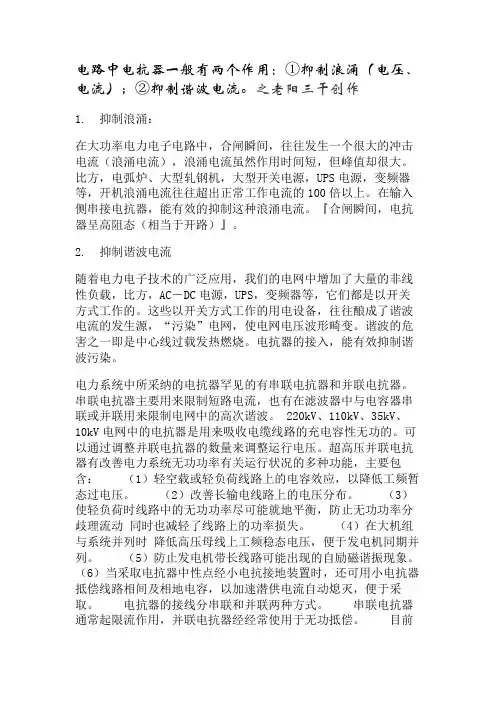

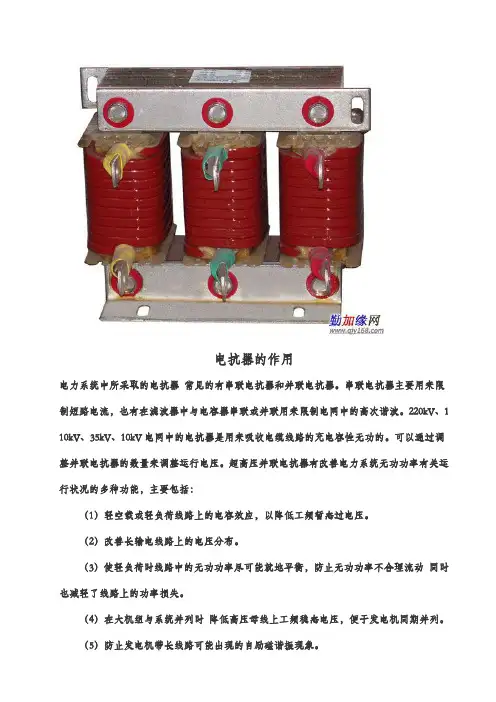

电抗器的工作原理及在电力系统中的作用电抗器的工作原理：电抗器在电力系统中的作用：电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能,主要包括:1)轻空载或轻负荷线路上的电容效应,以降低工频暂态过电压。
2)改善长输电线路上的电压分布。
3)使轻负荷时线路中的无功功率尽可能就地平衡,防止无功功率不合理流动,同时也减轻了线路上的功率损失。
4)在大机组与系统并列时,降低高压母线上工频稳态电压,便于发电机同期并列。
5)防止发电机带长线路可能出现的自励磁谐振现象。
6)当采用电抗器中性点经小电抗接地装置时,还可用小电抗器补偿线路相间及相地电容,以加速潜供电流自动熄灭,便于采用单相快速重合闸。
一般串联电抗器电抗率的选择方法：在实际工程应用中，我们会遇到因为电抗器的电抗率选择不当，至使系统中的谐波放大或与系统发生谐振，对电网造成干扰的问题，下面本人结合实际工程中的经历，浅介一般串联电抗器如何选择电抗率。
仅用于限制涌流时，电抗率宜取0.1%到1%；不考虑背景谐波时，当并联电容器装置接入电网处含有5次及以上谐波时，电抗率宜取4.4%到6%；当并联电容器装置接入电网处含有3次及以上谐波时，电抗率宜取12%；而对于背景谐波，配置电抗率应遵循远离原那么，如背景含有5次谐波，宜配置电抗率为1%的电抗器。
下面由电抗器的电抗率的计算公式〔N为谐振点，XK%为电抗率〕对电抗率的选择方法进展分析。
假设不考虑背景谐波，当并联电容器装置接入电网处含有5次及以上谐波时，以串电抗率为6%的电抗器为例，根据以上公式可以计算出LC支路的谐振点在4.08处，此时对5次及以上谐波来说是感性的，不会对5次及以上谐波放大；而对于背景谐波，当并联电容器装置接入电网处含有5次背景谐波时，以串电抗率为1%的电抗器为例，根据以上公式可以计算出LC支路的谐振点在10处，由于此时的谐振点离5次比较远，所以此时LC支路的5次谐波阻抗也比较大，5次谐波电压就会在LC支路上形成一个比较小的5次谐波电流，此时LC 支路是平安的。
