电抗器有什么作⽤？电抗器有什么作⽤？▲电抗器也被称为电感器。

电抗器可以把电能通过⾃⾝的线圈和铁芯变为磁能，并且会将能量储存起来，所以电抗器属于⼀种储能元件。

电抗器还可以控制电流的增减变化。

从电路原理分为串联与并联。

它们可以实现限流与滤波，从形式上分为输⼊电抗器和输出电抗器。

不同类型的电抗器有不同的作⽤。

如果⼯⼚的电器设备有中频、⾼频电炉等⼤功率、⾼频率的设备，另外还有变频器设备或者伺服驱动器及伺服电机，并且这些电器设备达到⼀定数量，且功率之和⼤，都要在电器设备中加上电抗器。

这样可以减少谐波⼲扰和这些设备在使⽤过程中，向供电线路再次提供谐波等。

也就是说电抗器可以最⼤限度保护设备，提⾼设备的稳定性。

选择电抗器主要是看它的额定电压、额定电流与功率。

▲这⾥本⼈浅谈⼀下变频器设备中的输⼊、输出电抗器，见下图所⽰。

友情提⽰：输⼊电抗器是变频器R、S、T和三相交流电源的L1、L2、L3；输出电抗器是接在变频器的输出U、V、W和变频电机中间。

这种应⽤于变频器中的电抗器，就输⼊电抗器来说，它能有效抑制电⽹电压突变和操作过电压引起的电流冲击；有效保护变压器，并能够改善变压器的功率因数；抑制变频输⼊电⽹的谐波电流。

⽽输出电抗器作⽤则是可以降低点击的噪声，降低涡流损耗，降低输⼊⾼次谐波造成的漏电流，特别是变频器与变频电机距离⽐较远时的情况，输出端出线的对地电容⽽导致的对地漏电电流；这样它⽤于平滑滤波，降低瞬态电压dv/dt，延长变频电机寿命；最⼤限度保护了变频器内部的功率开关器件。

变频器电抗器容量既不是越⼤越好，也不是越⼩越好，要确认变频器或变频电机的功率，确认系统电压，常规默认系统电压为380V。

♥电⼒电⽹系统使⽤的电抗器种类繁多，其中电⽹采⽤的电抗器，实际上是⼀个没有导磁材料的空⼼电感线圈。

它可以根据需要布置为垂直、⽔平或品字形三种装配形式。

随着电⼒系统的⽇益发展，短路容量不断增加，这就使⼀些断路器的遮断容量明显不⾜，为此必须将短路容量加以限制，以选择⼀些轻型断路器。

电抗器目录一．电抗器1．什么是电抗器2．电抗器的种类3．电抗器形式二．并联电抗器三．串联电抗器（阻尼电抗器）四．滤波电抗器五．平波电抗器六．平衡电抗器（平衡电抗器、调谐电抗器）七．启动电抗器。

八．消弧线圈九．接地变压器十．国内生产电抗器企业简介一．电抗器1．什么是电抗器电抗器其实就是一个电感元件，由于它是电感而被电力系统应用的电器称为电抗器。

当在具有电感值L的电抗器线圈中通以交流电流I L时，他就呈现电抗X L(X L=ωL)，并在电抗两端产生电抗压降I L X L。

在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件，是吸收无功功率的。

它可以起到通直隔交的作用。

2．电抗器的种类电抗器根据其在电力系统上的作用，大致分为以下几种：并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器（进线电抗器）。

饱和电抗器、启动电抗器、消弧线圈、接地变压器（中性点耦合器）3．电抗器的用途十分广泛，主要作用为以下几种：1）限制系统的短路电流；（限流电抗器）2）补偿系统的电容电流(无功功率补偿)；（并联电抗器、串联电抗器）3) 与电容器相结合组成LC滤波系统；（滤波电抗器）4）抑制谐波（平衡电抗器）。

5）变流系统平波作用（平波电抗器）。

4．电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。

二．并联电抗器(目前可生产10kV及以下，容量在6000kV ar及以下油浸式并抗，或3000kV ar及以下干式)1. 用途：并联电抗器并联于电网上，用于吸收无功功率，即补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，保护系统的绝缘水平，保证线路的可靠运行。

随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统的绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型：并联电抗器主要有以下几种类型：1）油浸式铁心并联电抗器、2）空心式并联电抗器（含环氧包封式、开放式、半铁芯式等）3）环氧浇注干式铁心式并联电抗器。

三相电抗器结构、原理、用途电力网中所采用的电抗器,实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时,会产生数值很大的短路电流。

如果不加以限制,要保持电气设备的动态稳定和热稳定是非常困难的。

因此,为了满足某些断路器遮断容量的要求,常在出线断路器处串联电抗器,增大短路阻抗,限制短路电流。

由于采用了电抗器,在发生短路时,电抗器上的电压降较大,所以也起到了维持母线电压水平的作用,使母线上的电压波动较小,保证了非故障线路上的用户电气设备运行的稳定性。

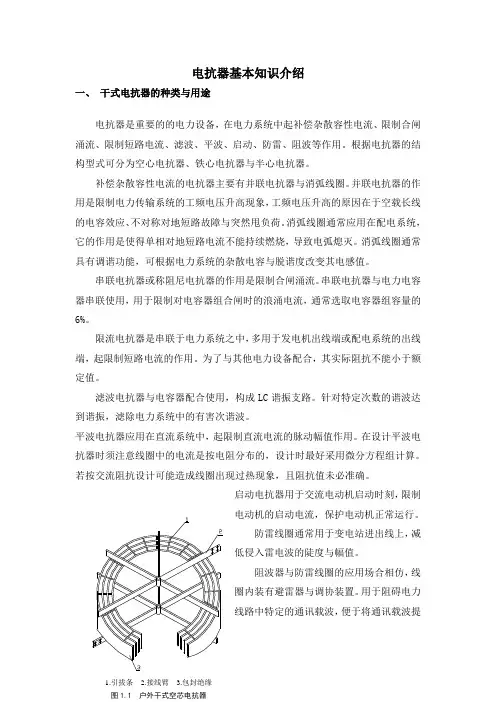

一、电抗器概念电抗器也叫电感器,一个导体通电时就会在其所占据的一定空间范围产生磁场,所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小,所产生的磁场不强,因此实际的电抗器是导线绕成螺线管形式,称空心电抗器;有时为了让这只螺线管具有更大的电感,便在螺线管中插入铁心,称铁心电抗器。

电抗分为感抗和容抗,比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器,然而由于过去先有了电感器,并且被称谓电抗器,所以现在人们所说的电容器就是容抗器,而电抗器专指电感器二、电抗器分类:按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质:分为空心式、铁心式、干式、油浸式等,例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法:分为并联电抗器和串联电抗器。

3 按功能:分为限流和补偿。

4 按用途:按具体用途细分,例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器(可调电抗器、可控电抗器)、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段,在电力系统中是不可缺少的。

并联电抗器:发电机满负载试验用的电抗器是并联电抗器的雏型。

中国南方电网有限责任公司企业标准500kV并联电抗器（含中性点电抗）技术规范中国南方电网有限责任公司发布目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (2)4 使用条件 (2)4.1正常使用条件 (2)4.2特殊使用条件 (3)5 技术要求 (4)5.1技术参数 (4)5.2设计与结构要求 (8)6 试验 (18)6.1并联电抗器型式试验及例行试验 (19)6.2中性点电抗器型式试验及例行试验 (20)6.3交接试验 (21)7 监造和运输 (21)7.1监造 (21)7.2运输 (22)前言为规范500kV并联电抗器（含中性点电抗）技术标准和要求，指导南方电网公司范围内电抗器从设计采购到退役报废的全生命周期管理工作，依据国家和行业的有关标准、规程和规范，特制定本规范。

本规范应与GB/T 23753-2009一起使用，除非本规范另有规定，否则应按GB/T 23753-2009有关条款执行。

本规范由中国南方电网有限责任公司生产技术部提出、归口管理和负责解释。

本规范主编单位：中国南方电网有限责任公司生产技术部。

本规范参编单位：云南电网公司。

本规范主要起草人：王耀龙，陈曦，周海，魏杰，姜虹云，黄星，赵现平，陈宇民，周海滨，黄志伟。

本规范主要审查人：佀蜀明，何朝阳，马辉，林春耀，阳少军。

本规范由中国南方电网有限责任公司标准化委员会批准。

本规范自发布之日起实施。

执行中的问题和意见，请及时反馈至中国南方电网有限责任公司生产技术部。

500kV并联电抗器（含中性点电抗）技术规范1 范围本规范适用于中国南方电网公司范围内500kV电压等级的并联电抗器（含中性点电抗）。

本规范规定了500kV电压等级的并联电抗器（含中性点电抗）的使用条件、技术条件、设计结构、试验、监造和运输等方面的技术要求。

凡本技术规范未规定的（GB/T 23753也未规定），应执行相关设备的国家标准、行业标准或IEC标准，如果标准之间存在差异，应按上述标准条文中最严格的条款执行。

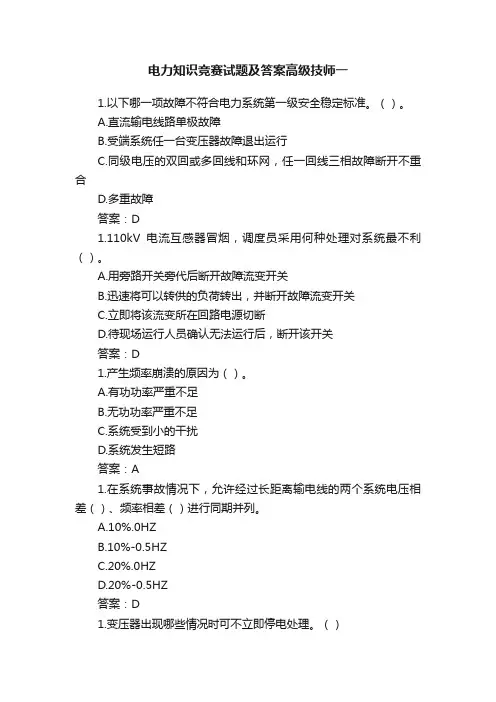

电力知识竞赛试题及答案高级技师一1.以下哪一项故障不符合电力系统第一级安全稳定标准。

（）。

A.直流输电线路单极故障B.受端系统任一台变压器故障退出运行C.同级电压的双回或多回线和环网，任一回线三相故障断开不重合D.多重故障答案：D1.110kV电流互感器冒烟，调度员采用何种处理对系统最不利（）。

A.用旁路开关旁代后断开故障流变开关B.迅速将可以转供的负荷转出，并断开故障流变开关C.立即将该流变所在回路电源切断D.待现场运行人员确认无法运行后，断开该开关答案：D1.产生频率崩溃的原因为（）。

A.有功功率严重不足B.无功功率严重不足C.系统受到小的干扰D.系统发生短路答案：A1.在系统事故情况下，允许经过长距离输电线的两个系统电压相差（）、频率相差（）进行同期并列。

A.10%.0HZB.10%-0.5HZC.20%.0HZD.20%-0.5HZ答案：D1.变压器出现哪些情况时可不立即停电处理。

（）A.内部音响很大，很不均匀，有爆裂声B.油枕或防爆管喷油C.油色变化过甚，油内出现碳质D.轻瓦斯保护告警答案：D1.发电机组低负荷运行时，在节流式调节中，前汽缸由于蒸汽集中在一个方向而造成汽缸加热不均匀，这样汽机的胀差将（）。

A.不变B.减小C.增大D.不一定答案：C1.发现开关严重漏油时，应（）。

A.立即将重合闸停用B.立即断开开关C.采取禁止跳闸的措施D.不用采取措施答案：C1.当负序电流流过发电机时,将产生负序旋转磁场。

以下不属于负序磁场将对发电机产生的影响的是（）。

A.发电机转子发热B.导致发电机进相C.机组振动增大D.定子绕组由于负荷不平衡出现个别相绕组过热答案：B1.下述关于电力系统综合负荷模型主要特点的描述不正确的是（）。

A.每个实际电力系统有自己特有的综合负荷模型，与本系统的负荷构成有关B.既是同一个电力系统，在不同的季节，具体不同的综合负荷模型C.电力系统综合负荷模型与频率无关D.研究的问题不同，采用的综合负荷模型也不同答案：C1.以下哪一点是对线路强送电时可暂不考虑的问题。

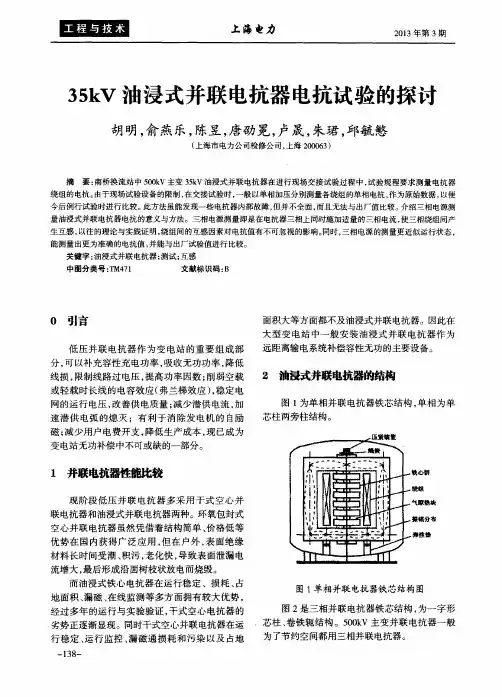

35kV油浸式并联电抗器通用技术规范本规范对应的专用技术规范目录35kV油浸式并联电抗器标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分的表7“项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写表8“技术偏差表”外，必要时应提供相应试验报告。

7、专用技术规范中表1“标准技术参数表”中的“标准参数值”栏是标准化参数（对应于正常的使用条件），不允许项目单位和投标人改动。

项目单位不能对表1中的参数做任何修改（包括里面有“项目单位填写“字样）；“投标人保证值”一栏由投标人填写。

表1中若有“项目单位填写“项，项单位应在表6中给出；投标人应在表6中填写相应的响应值，且以此为准。

1 总则 (1)1.1一般规定 (1)1.2投标人应提供的资质文件 (1)1.3工作范围和进度要求 (1)1.4对设计图纸、说明书和试验报告的要求 (1)1.5标准和规范 (5)1.6投标时必须提供的技术数据和信息 (6)1.7备品备件 (6)1.8专用工具和仪器仪表 (6)1.9安装、调试、试运行和验收 (6)2 结构及其它要求 (7)2.1铁心及绕组 (7)2.2油箱及外部结构 (7)2.3储油柜 (7)2.4温度测量装置 (7)2.5压力释放装置 (7)2.6套管 (7)2.7套管电流互感器 (8)2.8端子箱和控制柜 (8)2.9涂漆和防锈 (8)2.10电抗器运输 (8)2.11绝缘油 (8)3 试验 (10)3.1并联电抗器例行、型式试验 (10)3.2现场试验 (11)4 设计联络、监造和检验、技术服务 (11)4.1设计联络会 (11)4.2监造和检验 (12)4.3技术服务 (13)1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

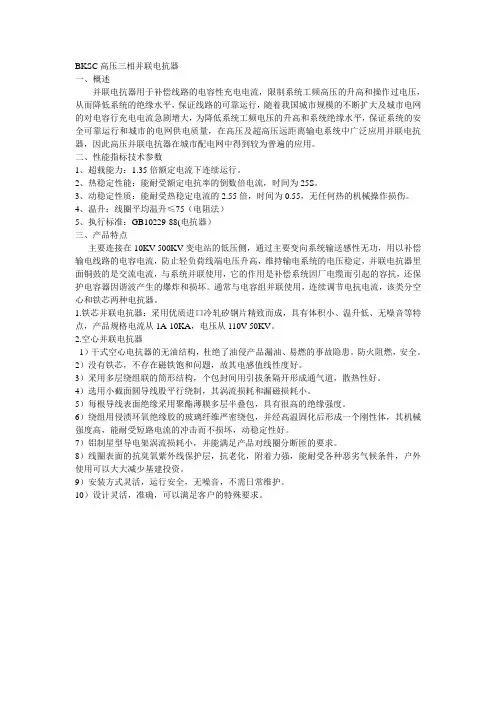

BKSC高压三相并联电抗器一、概述并联电抗器用于补偿线路的电容性充电电流，限制系统工频高压的升高和操作过电压，从而降低系统的绝缘水平，保证线路的可靠运行，随着我国城市规模的不断扩大及城市电网的对电容行充电电流急剧增大，为降低系统工频电压的升高和系统绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，在高压及超高压远距离输电系统中广泛应用并联电抗器，因此高压并联电抗器在城市配电网中得到较为普遍的应用。

二、性能指标技术参数1、超载能力：1.35倍额定电流下连续运行。

2、热稳定性能：能耐受额定电抗率的倒数倍电流，时间为25S。

3、动稳定性质：能耐受热稳定电流的2.55倍，时间为0.55，无任何热的机械操作损伤。

4、温升：线圈平均温升≤75（电阻法）5、执行标准：GB10229-88(电抗器）三、产品特点主要连接在10KV-500KV变电站的低压侧，通过主要变向系统输送感性无功，用以补偿输电线路的电容电流，防止轻负荷线端电压升高，维持输电系统的电压稳定，并联电抗器里面铜鼓的是交流电流，与系统并联使用，它的作用是补偿系统因厂电缆而引起的容抗，还保护电容器因谐波产生的爆炸和损坏。

通常与电容组并联使用，连续调节电抗电流，该类分空心和铁芯两种电抗器。

1.铁芯并联电抗器：采用优质进口冷轧矽钢片精致而成，具有体积小、温升低、无噪音等特点，产品规格电流从1A-10KA，电压从110V-50KV。

2.空心并联电抗器1）干式空心电抗器的无油结构，杜绝了油侵产品漏油、易燃的事故隐患。

防火阻燃，安全。

2）没有铁芯，不存在磁铁饱和问题，故其电感值线性度好。

3）采用多层绕组联的筒形结构，个包封间用引拔条隔开形成通气道，散热性好。

4）选用小截面圆导线股平行绕制，其涡流损耗和漏磁损耗小。

5）每根导线表面绝缘采用聚酯薄膜多层半叠包，具有很高的绝缘强度。

6）绕组用侵渍环氧绝缘胶的玻璃纤维严密绕包，并经高温固化后形成一个刚性体，其机械强度高，能耐受短路电流的冲击而不损坏，动稳定性好。

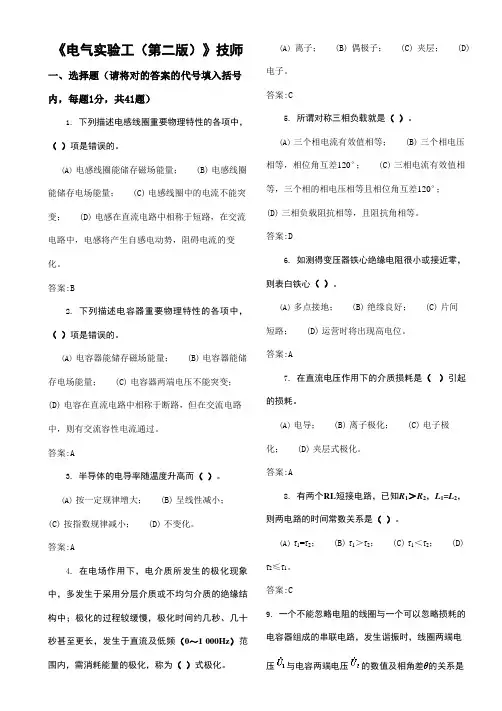

《电气实验工（第二版）》技师一、选择题（请将对的答案的代号填入括号内，每题1分，共41题）1. 下列描述电感线圈重要物理特性的各项中，（）项是错误的。
