数控车床宏程序的编写技巧

还是一个值小于或大于另一个值。一般情况不能使用不等符号。 常用运算符表
项目八 数控车宏程序编程方法及指令应用
一、宏程序的基本概念与原理 6、转移和循环
3）循环(While语句) 在 WHILE 后指定一个条件表达式，当指定条件满足时，执行从
DO 到END之间的程序。否则，转到 END后的程序段。 例如：
的无限循环。 • 未定义的变量 在使用 EQ 或 NE 的条件表达式中 <空>和零有不同的效果。
在其它形式的条件表达式中 <空>被当作零。 • 处理时间 当在 GOTO 语句中有标号转移的语句时。进行顺序号检索，
反向检索的时间要比正向检索长。用 WHILE 语句实现循环可减少 处理时间。
项目八 数控车宏程序编程方法及指令应用
G01 X80 Z-50 Z-90
X100 Z-110 M05
M30
项目八 数控车宏程序编程方法及指令应用
二、典型编程案例 3、椭圆加工编程 案例2
项目八 数控车宏程序编程方法及指令应用
二、典型编程案例 3、椭圆加工编程 案例2
O5521 T0101 M03 S1200 F0.1 G0 X80 Z50 G1 Z-15 X50 #1=360 WHILE [#1 GT 180] DO1 #2=30*COS[#1]-45 #3=24*SIN[#1]+50 G01 X[#3] Z[#2] F200 #1=#1-1 END1 G01 X80 Z50 M30
（6）
项目八 数控车宏程序编程方法及指令应用
二、典型编程案例 3、椭圆加工编程 案例3
O5218 T0101 M03 S1200 F0.1 G0 X80 Z50 G1 Z0 X0 #1=50 WHILE [#1 GE -40] DO1 #2=40*SQRT[50*50-#1*#1]/50 G01 X[#2] Z[#1-50] F0.2 #1=#1-0.2 END1 G01 X24 Z-90 X100 M30

宏程序在数控编程中的应用技巧及编程实例1 前言数控编程是数控加工工艺中的核心环节，其编程思路和方法的正确性和合理性直接影响到加工件的质量和效率。

在数控编程中，宏程序是一种应用广泛的程序，它可以实现重复性根据宏调用实现相同操作的需求，充分发挥出数控加工的灵活性和高效性，在加工过程中发挥重要作用。

2 宏程序及其应用技巧宏程序是一种在编程实现过程中多次重复使用的短小程序，其主要特点是高效、简洁、易于维护。

在数控编程中，应用宏程序能够实现如下的优点和技巧。

2.1 提高编程效率对于一些常见的操作，若是每一次编程都要重新输入相同的语句，则会浪费大量的时间。

而将相同操作封装成宏程序，能够在需要的时候直接调用，能够极大提高编程效率。

2.2 实现复杂的操作在加工复杂零件时，可能会存在多个操作需要连续进行。

若是将每一次操作都单独编写语句进行控制，则不光费时，还容易出错。

使用宏程序，能够将多个操作有序地串联起来，实现精准操作。

2.3 提高程序的可读性宏程序将一些常用的操作封装为一个整体，可以大大提高程序的可读性。

便于程序员阅读、修改和维护。

3 宏程序编写实例下面通过一个数控编程实例来演示宏程序的编写。

3.1 加工圆形加工一组直径大小不同的圆形，在程序的编写中很容易实现一个宏程序，在整体思维导向下进行加工圆形操作。

依次输入以下程序代码：O0001G54 G90 G40 G49 G17M3 S5001M5G0 X0 Y0 Z50M30其中O0001表示程序号，G54 G90 G40 G49 G17为加工坐标原点、距离模式、取消半径补偿、取消工具方式1的设置， M3 S500 表示启用刀具转速为500转/分钟。

而#1和M5，分别表示我们自定义的宏指令和它的结束语句。

接下来我们来看一下具体的宏程序代码：1M98 P10 L4G1 Y0M98 P10 L3M98 P10 L4M5M99宏程序#1实现了对第一个圆形直径为10毫米的加工操作，同样也是根据P10来重复调用标号为10的宏程序。

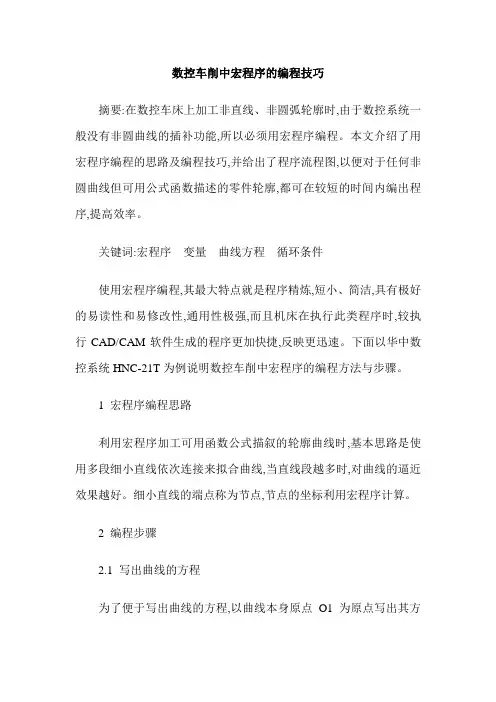

数控车削中宏程序的编程技巧摘要:在数控车床上加工非直线、非圆弧轮廓时,由于数控系统一般没有非圆曲线的插补功能,所以必须用宏程序编程。

本文介绍了用宏程序编程的思路及编程技巧,并给出了程序流程图,以便对于任何非圆曲线但可用公式函数描述的零件轮廓,都可在较短的时间内编出程序,提高效率。

关键词:宏程序变量曲线方程循环条件使用宏程序编程,其最大特点就是程序精炼,短小、简洁,具有极好的易读性和易修改性,通用性极强,而且机床在执行此类程序时,较执行CAD/CAM软件生成的程序更加快捷,反映更迅速。

下面以华中数控系统HNC-21T为例说明数控车削中宏程序的编程方法与步骤。

1 宏程序编程思路利用宏程序加工可用函数公式描叙的轮廓曲线时,基本思路是使用多段细小直线依次连接来拟合曲线,当直线段越多时,对曲线的逼近效果越好。

细小直线的端点称为节点,节点的坐标利用宏程序计算。

2 编程步骤2.1 写出曲线的方程为了便于写出曲线的方程,以曲线本身原点O1为原点写出其方程,曲线上点的坐标用X1、Z1表示。

2.2 确定自变量选取坐标变化较大的为自变量,且因变量有唯一的值与其对应,图二所示的零件必须以Z1为自变量,而不能以为自变量X1,因为一个X1值有两个Z1值与其对应。

2.3 写出因变量与自变量的函数表达式注意:遇到开平方根时,要看轮廓的方向是哪一侧,从而决定取正号还是负号。

图一的零件用Z1表示X1时,应该取负号。

2.4 确定自变量的取值范围,即初始值和终止值(相对于O1)2.5 确定循环条件,主要是看自变量是否到达终止值2.6 设置程序中所需的变量为了使程序具有通用性,设置以下变量#1:X1坐标#2:Z1坐标#3:O1点相对于编程原点Op的X坐标△X,若O1在X轴正向,取正值,反之为负。

#4:O1点相对于编程原点Op的Z坐标△Z,若O1在Z轴正向,取正值,反之为负。

#5～:曲线方程中的常数,如椭圆的长短轴。

3 程序流程图(如图1)此程序流程图是一个通用的流程图,编程时可直接套用,只需更改其中的O1相对Op的坐标值、常数值、自变量初始值和终止值、因变量的表达式、步距等,即可很快编写出程序。

宏程序在数控编程中的应用及技巧分析【摘要】宏程序在数控编程中扮演着重要的角色，本文将从宏程序的基本概念、在数控编程中的优势、应用技巧、编写方法、调试与优化等方面进行深入分析。

通过对宏程序的探讨，探讨其在数控编程中的重要性和未来发展趋势。

宏程序的灵活性和高效性使其成为数控编程中不可或缺的工具，能够提高程序设计效率和准确性。

本文也将总结宏程序在数控编程中的应用技巧，为读者提供实用的参考和指导。

通过对宏程序的深入了解，可以更好地应用于数控编程中，实现高质量的加工和生产。

【关键词】宏程序、数控编程、应用、技巧、优势、基本概念、编写方法、调试、优化、重要性、未来发展、总结1. 引言1.1 宏程序在数控编程中的应用及技巧分析宏程序是一种在数控编程中广泛应用的技术手段，它通过预先定义好的一段程序代码来实现对重复性操作的自动化，从而提高编程效率和准确性。

在数控编程中，宏程序具有诸多优势和应用技巧，能够帮助程序员更高效地完成编程任务。

宏程序的基本概念是指将一系列常用的程序代码封装成一个整体，然后在需要的时候调用该宏程序来完成相应的操作。

这种方式可以大大简化编程过程，减少重复性劳动，提高编程效率。

宏程序在数控编程中的优势在于可以实现对复杂的操作进行封装，使得代码更加清晰易懂，同时还可以减少代码量，提高代码的重用性和可维护性。

在宏程序的应用技巧方面，程序员可以根据具体需求和编程任务的特点来灵活运用宏程序。

可以结合循环和条件语句来实现对不同情况下的自动化处理，还可以通过参数化来实现对不同参数值的处理，从而进一步提高编程的灵活性和适用性。

编写宏程序需要一定的技巧和经验，包括熟练掌握编程语言的语法和常用函数库，了解数控机床的特点和编程规范，以及对所需操作的流程和逻辑有清晰的思路。

调试和优化宏程序也是一项重要的工作，需要通过不断的测试和改进来提高程序的性能和稳定性。

宏程序在数控编程中具有重要的应用价值和发展前景。

随着数控技术的不断发展和普及，宏程序将会更加广泛地应用于各种领域，成为数控编程的重要工具之一。
