数控车床的程序编制步骤

数控机床程序编制的一般步骤和手工编程数控机床程序编制〔又称数控编程〕是指编程者〔程序员或数控机床操作者〕根据零件图样和工艺文件的要求，编制出可在数控机床上运行以完成规定加工任务的一系列指令的过程。

具体来说，数控编程是由分析零件图样和工艺要求开始到程序检验合格为止的全部过程。

一般数控编程步骤如下〔见图19－22〕。

图19－22 一般数控编程顺序图1．分析零件图样和工艺要求分析零件图样和工艺要求的目的，是为了确定加工方法、制定加工方案，以及确认与生产组织有关的问题，此步骤的内容包括：1〕确定该零件应安排在哪类或哪台机床上进行加工。

2〕采用何种装夹具或何种装卡位方法。

3〕确定采用何种刀具或采用多少把刀进行加工。

4〕确定加工路线，即选择对刀点、程序起点〔又称加工起点，加工起点常与对刀点重合〕、走刀路线、程序终点〔程序终点常与程序起点重合〕。

5〕确定切削深度和宽度、进给速度、主轴转速等切削参数。

6〕确定加工过程中是否需要提供冷却液、是否需要换刀、何时换刀等。

2．数值计算根据零件图样几何尺寸，计算零件轮廓数据，或根据零件图样和走刀路线，计算刀具中心〔或刀尖〕运行轨迹数据。

数值计算的最终目的是为了获得编程所需要的所有相关位置坐标数据。

3．编写加工程序单在完成上述两个步骤之后，即可根据已确定的加工方案〔或方案〕及数值计算获得的数据，按照数控系统要求的程序格式和代码格式编写加工程序等。

编程者除应了解所用数控机床及系统的功能、熟悉程序指令外，还应具备与机械加工有关的工艺知识，才能编制出正确、实用的加工程序。

4．制作控制介质，输入程序信息程序单完成后，编程者或机床操作者可以通过CNC机床的操作面板，在EDIT方式下直接将程序信息键入CNC系统程序存储器中；也可以根据CNC系统输入、输出装置的不同，先将程序单的程序制作成或转移至某种控制介质上。

控制介质大多采用穿孔带，也可以是磁带、磁盘等信息载体，利用穿孔带阅读机或磁带机、磁盘驱动器等输入〔输出〕装置，可将控制介质上的程序信息输入到CNC系统程序存储器中。

数控车床零件程序编制及模拟加工实训数控技术是近年来发展最为迅猛的高新技术之一，数控机床作为数控技术的重要应用领域，已经成为工业化生产中不可或缺的先进设备。

而数控车床作为数控机床的重要代表之一，除了为企业带来高效率的生产外，还为人们提供了更加精准、稳定、高质量的生产工具。

在学习数控车床的时候，程序编制及模拟加工实训是非常重要的环节，下面就来详细介绍一下。

一、数控车床零件程序编制1.确定数控车床工艺路线和加工方法数控车床零件编程前，需要根据零件的特点、工件材料和要求等因素，确定加工工艺路线和加工方法。

比如，确定零件需要进行的工艺流程，以及每道加工工序所使用的刀具和刀具的选用规则等等。

2.确定工件坐标系和基准点位置确定好加工的工艺路线之后，需要确定的就是工件坐标系和基准点位置。

在编写数控程序时，必须精确地规定工件坐标系及各工件表面的位置、形状、尺寸和位置关系。

3.确定切削参数根据零件的特点和工件材料确定切削参数，包括切削速度、切削深度、进给速度等。

4.建立加工刀具库数控车床零件编程，涉及到很多种刀具的选用，因此建立加工刀具库非常重要。

建立加工刀具库包括确定刀具的外形、长度、直径、刀头半径等。

5.编写加工程序这是最重要的一步，也是整个数控车床零件编程最为重要的环节。

在编写数控程序的时候，需要对加工坐标系、切削参数、工件坐标系、刀具库等方面进行设置。

二、数控车床模拟加工实训数控车床模拟加工实训是数控车床零件程序编制的一个重要环节，既可以前期预先评估程序的正确性，又可以及时调整程序，精调程序，同时也为后期工件的成功加工提供了把握。

数控车床模拟加工实训的步骤如下：1.安装模拟加工软件首先需要安装适合自己使用的模拟加工软件，一般选择的软件有VERICUT、UG等，然后根据需求进行设置。

2.加载数控程序在软件中加载零件数控程序，并且导入刀具库和工件坐标系。

软件会给出程序的加工路径，以便进行模拟加工。

3.进行模拟加工进行模拟加工的同时需要监控加工过程中的切削力、切削温度等情况。

数控加工程序编制——数控车阶梯轴程序编制一、数控加工的介绍数控机床是一种由计算机控制的机床，通过预先编制好的程序来实现加工工序的自动化和高精度。

与传统机床相比，数控机床具有以下优点：•高速：数控机床能够以很高的速度完成加工，加速了加工效率。

•高精度：数控机床的运动系统精度高，能够保证加工零件的高精度。

•自动化程度高：数控机床能够自动化地完成加工工序，减少了人为因素对生产过程的干扰。

因此，数控加工逐渐成为各种工业制造业中的重要一环，其中数控车加工是数控加工中的一种常见工艺。

二、数控车加工阶梯轴的设计方案为了加深对数控车加工工艺的理解，我们以阶梯轴的加工为例，介绍数控车加工的基本流程。

2.1 阶梯轴的设计参数•材料：圆钢棒材•直径：10mm•长度：100mm•阶梯高度：5mm•阶梯数量：4个2.2 阶梯轴的CAD图形2.3 阶梯轴的加工路线•①：直径加工（10mm）•②：端面面铣削•③：上小径面铣削•④：过渡面铣削1•⑤：上阶梯面铣削•⑥：过渡面铣削2•⑦：下阶梯面铣削•⑧：下小径面铣削•⑨：倒角三、数控车阶梯轴程序编制3.1 G-code编写规范G-code是数控编程语言的一种，它是一种基于ASCII码的简单且通用的编程语言。

在数控车加工阶梯轴的程序编制中，我们需要规范化地编写G-code，以确保程序能够正确执行。

以下是G-code编写的常用规范：•每行不超过80个字符，以大写字母开头。

•数值统一使用绝对值模式。

•插补方式使用G01、G02、G03等。

•转速、进给速度、工具槽号计划时要使用变量，不要使用常量。

•在程序的起始位置加入T、S、F等代码，分别表示刀具、主轴转速、进给速度。

•在程序开头应该有G90和G54，分别表示绝对模式、坐标系的选择。

3.2 程序编制过程3.2.1 直径加工（10mm）首先，我们需要使用G00命令进行快速定位，然后使用G01命令进行慢速切割加工。

这个步骤是阶梯轴的第一步，也是整个加工过程中最简单的一步。

数控机床编程步骤有哪些
当今工业制造中，数控机床是一种关键的生产设备，广泛应用于各种领域。

数
控机床的编程是其操作的重要环节，本文将介绍数控机床编程的一般步骤，帮助读者更好地了解数控机床的工作原理。

步骤一：准备工作
在开始数控机床编程之前，首先需要对工件和加工要求进行详细的分析和确定。

了解工件尺寸、形状、材质以及加工精度要求是非常重要的。

步骤二：确定加工工艺
根据工件加工要求，确定合适的加工工艺，包括切削速度、进给速度、刀具选
择等。

这些参数将直接影响加工效果和加工成本。

步骤三：选择编程方式
数控机床编程有手动编程和自动编程两种方式。

手动编程需要操作员逐步输入
加工指令，而自动编程则通过专门的软件生成加工程序。

根据实际情况选择合适的编程方式。

步骤四：编写加工程序
根据加工工艺和工件要求，编写数控机床加工程序。

程序中包括刀具路径、加
工深度、速度等加工参数。

编程人员需要非常熟悉数控机床的工作原理和加工规范。

步骤五：调试程序
编写完加工程序后，需要对程序进行调试，确保程序运行无误。

对于复杂的加
工过程，可能需要进行多次调试和修改。

步骤六：开始加工
完成程序调试后，可以将加工程序加载到数控机床中，开始加工工件。

在加工
过程中，需要及时监控加工状态，确保加工质量。

结语
数控机床编程是一项复杂而又重要的工作，只有经过认真的准备、编写和调试，才能保证加工过程的顺利进行。

希望本文对读者有所帮助，更好地理解数控机床编程的步骤和流程。

数控车床的程序编制一、数控车床的编程特点数控车床的编程有如下特点：（1）在一个程序段中，依据图样上标注的尺寸，可以采纳肯定值编程、增量值编程或二者混合编程。

（2）由于被加工零件的径向尺寸在图样上和测量时都是以直径值表示，所以用肯定值编程时，X以直径值表示；用增量值编程时，以径向实际位移量的二倍值表示，并附上方向符号（正向可以省略）。

（3）为提高工件的径向尺寸精度，X向的脉冲当量取Z向的一半。

（4）由于车削加工常用棒料或锻料作为毛坯，加工余量较大，所以为简化编程，数控装置常具备不同形式的固定循环，可进行多次重复循环切削。

（5）编程时，常认为车刀刀尖是一个点，而实际上为了提高刀具寿命和工件表面质量，车刀刀尖常做成一个半径不大的圆弧，因此为提高加工精度，当编制圆头车刀程序时，需要对刀具半径进行补偿。

数控车床一般都具有刀具半径自动补偿功能（G41，G42），这时可直接按工件轮廓尺寸编程。

(6) 很多数控车床用X、Z表示肯定坐标指令，用U、W表示增量坐标指令。

而不用G90、G91指令。

数控车床的机床原点定义为主轴旋转中心线与车床端面的交点，图3-1中的O即为机床原点。

主轴轴线方向为Z轴，刀具远离工件的方向为Z轴正方向。

X轴为水平径向，且刀具远离工件的方向为正方向。

为了便利编程和简化数值计算，数控车床的工件坐标系原点一般选在工件的回转中心与工件右端面或左端面的交点上。

二、车削固定循环功能由于车削的毛坯多为棒料和铸锻件，因此车削加工多为大余量多次走刀。

所以在车床的数控装置中总是设置各种不同形式的固定循环功能。

如内外圆柱面循环，内外锥面循环，切槽循环和端面循环，内外螺纹循环以及各种复合面的粗车循环等。

各种数控车床的掌握系统不同，因此这些循环的指令代码及其程序格式也不尽相同。

必需依据使用说明书的详细规定进行编程。

1. 圆柱面切削循环编程格式: G90 X(U) — Z(W) — F—；其中：X、Z — 圆柱面切削的终点坐标值；U、W— 圆柱面切削的终点相对于循环起点坐标重量。

前言现代科学技术的发展极大地推动了不同学科的交叉与渗透,引起了工程领域的技术改造与革命。

在机械工程领域,由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化,使机械工业的技术结构、产品机构、功能与构成、生产方式及管理体系发生了巨大变化,使工业生产由“机械电气化”迈入了“机电一体化”为特征的发展阶段。

机电一体化主要体现在数控技术及应用上,在这次实训中,感触最深的是了解了数控机床在机械制造业中的重要性,它是电子信息技术和传统机械加工技术结合的产物,它集现代精密机械、计算机、通信、液压气动、光电等多学科技术为一体,具有高效率、高精度、高自动和。

摘要数控技术是机械加工自动化的基础，是数控机床的核心技术，其水平高低关系到国家战略地位和体现国家综合国力的水平，近年来，PLC在工业自动控制领域应用愈来愈广，它在控制性能、组机周期和硬件成本等方面所表现出的综合优势是其它工控产品难以比拟的。

随着PLC技术的发展, 它在位置控制、过程控制、数据处理等方面的应用也越来越多。

在机床的实际设计和生产过程中，为了提高数控机床加工的精度，对其定位控制装置的选择就显得尤为重要。

FBs系列PLC的NC定位功能较其它PLC更精准，且程序的设计和调试相当方便。

本文提出的是如何应用PLC的NC定位控制实现机床数控系统控制功能的方法来满足控制要求，在实际运行中是切实可行的。

整机控制系统具有程序设计思路清晰、硬件电路简单实用、可靠性高、抗干扰能力强，具有良好的性能价格比等显著优点，其软硬件的设计思路可供工矿企业的相关数控机床设计改造借鉴。

目录第一章：概述1.1、数控机床的发展趋势 (1)1.2、数控机床的发展历史 (2)第二章：数控加工的特点与刀具2.1、数控机床的特点 (3)2.1.1、数控车床的5大特点 (4)2.2、数控机床的常用种类 (4)2.3、数控机床的刀具选择与应用 (5)第三章：数控机床的程序编写3.1、数控机床的编程 (6)3.1.1、数控机床的自动编程内容与步骤 (6)3.1.2、数控机床编程的基本概览 (9)3.2、数控机床常用术语 (9)第四章：数控车床程序编程 (11)第一章概述1.1、数控机传递个发展趋势数控机床数字控制机床是用数字代码形式的信息（程序指令），控制刀具按给定的工作程序、运动速度和轨迹进行自动加工的机床，简称数控机床。

数控车床的程序编制数控车床是一种高精度、高效率的现代化机械设备，广泛应用于各种制造行业中。

作为一种数控设备，它需要通过编写程序来实现对零件的加工。

因此，程序编制是数控车床加工过程中不可或缺的一部分。

下面，我们将详细介绍数控车床的程序编制。

一、基本概念数控车床的程序编制其实就是将机床轴的位置、刀具路径、加工参数等信息输入到计算机中，使计算机能够自动控制车床进行加工。

其中，程序包括几何程序和加工参数程序。

几何程序是指需要加工零件的图形和轮廓，也就是加工轨迹；而加工参数则包括切削速度、切削深度、进给速度等。

在程序编制过程中，需要使用数控编程软件。

常见的数控编程软件有EdgeCAM、MasterCAM、PowerMill 等。

这些软件种类繁多，但它们的作用都是一样的。

用户通过这些软件可以编制出符合机床条件的加工程序，并输出G代码到数控机床中，即可自动进行加工操作。

二、程序编制步骤数控车床的程序编制主要包括以下步骤：1. 绘制零件图形：首先需要将需要加工的零件进行绘图，用计算机辅助设计（CAD）软件绘制出准确的零件图形。

在绘制的过程中，需要按照一定的标准进行绘制，包括设计尺寸、精度等方面。

2. 确定坐标系：将零件图形中的坐标系与机床坐标系进行对应，确定数控机床中的X、Y、Z三个坐标轴与设计图中的坐标轴的对应关系。

在编程过程中，需要明确这些坐标的位置、初始值、相对数值等参数。

3. 编写几何程序：将零件图形转化为机床轴的运动轨迹，编写出G代码。

这个过程中需要考虑机床加工的工艺，包括加工方式、刀具方向、切削方式、刀具规格等。

4. 编写加工参数程序：根据要加工的材料，确定加工参数，包括进给速度、切削速度、切削深度、冷却液的使用等参数，并将这些参数编写成M代码。

5. 存储程序：将编写好的几何程序和加工参数程序存储到机床中，可以直接使用或在需要时进行修改。

三、常见的几个注意点1. 选取合适的加工路径：加工路径的选取需要考虑到机床刀具和工件的特性，比如刀具材质、切削方向，工件的形状、材料。

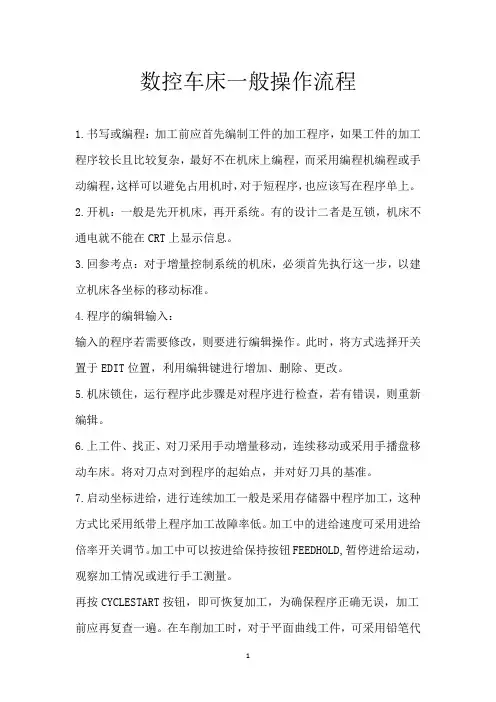

数控车床一般操作流程1.书写或编程：加工前应首先编制工件的加工程序，如果工件的加工程序较长且比较复杂，最好不在机床上编程，而采用编程机编程或手动编程，这样可以避免占用机时，对于短程序，也应该写在程序单上。

2.开机：一般是先开机床，再开系统。

有的设计二者是互锁，机床不通电就不能在CRT上显示信息。

3.回参考点：对于增量控制系统的机床，必须首先执行这一步，以建立机床各坐标的移动标准。

4.程序的编辑输入：输入的程序若需要修改，则要进行编辑操作。

此时，将方式选择开关置于EDIT位置，利用编辑键进行增加、删除、更改。

5.机床锁住，运行程序此步骤是对程序进行检查，若有错误，则重新编辑。

6.上工件、找正、对刀采用手动增量移动，连续移动或采用手播盘移动车床。

将对刀点对到程序的起始点，并对好刀具的基准。

7.启动坐标进给，进行连续加工一般是采用存储器中程序加工，这种方式比采用纸带上程序加工故障率低。

加工中的进给速度可采用进给倍率开关调节。

加工中可以按进给保持按钮FEEDHOLD,暂停进给运动，观察加工情况或进行手工测量。

再按CYCLESTART按钮，即可恢复加工，为确保程序正确无误，加工前应再复查一遍。

在车削加工时，对于平面曲线工件，可采用铅笔代替刀具在纸上画工件轮廓，这样比较直观，若系统具有刀具轨迹模拟功能则可用其检查程序的正确性。

8.操作显示：利用CRT的各个画面显示工作台或刀具的位置、程序和机床的状态，以使操作工人监视加工情况。

9.程序输出：程序结束后，若程序有保存的必要，可以留在CNC的内存中，若程序太长，可以把内存中的程序输给外部设备保存。

10.零件检测、拆除：在工件尚处于卡盘装夹的情况下，进行工件尺寸检测。

工件尺寸不合格的要求的适当进行刀具补偿，从新加工，尺寸合格时拆除工件。

11.关机：一般应先关机床，再关系统。

扩展资料：机床组成：主机，他是数控机床的主体，包括机床身、立柱、主轴、进给机构等机械部件。

他是用于完成各种切削加工的机械部件。

数控车床的程序编制步骤数控车床程序编制是将零件加工的工艺要求和加工参数转换为机床能够执行的指令序列并载入数控系统，使机床按照程序要求自动完成加工过程。

下面是数控车床程序编制的典型步骤：1.了解零件图纸和工艺要求：仔细研究零件图纸，了解零件的尺寸要求、形状要求以及表面质量要求等，还要确定零件的加工顺序和工艺路线。

2.选择工具和刀具：根据零件的要求和加工工艺，选择合适的车刀、镗刀、钻刀及其加工参数。

3.制定加工工艺：根据零件的尺寸要求和形状要求，制定适当的车削切削参数和轮廓刀补偿值，并确定刀具路径。

4.确定坐标系和参考点：选择适当的坐标系和参考点，并确定零点的坐标位置。

5.数控系统参数设置：根据机床和数控系统的特点，设置数控系统的参数，如坐标系、移动速度、进给量等。

6.编写数控程序：使用数控编程语言，按照零件加工工艺要求，逐步编写数控程序。

7.先练习：在计算机仿真软件中，根据编写的数控程序进行仿真操作，以验证程序正确性。

修正程序错误。

8.载入数控系统：将编写好的数控程序，通过U盘、本地网络等方式，载入数控系统中。

9.导入刀具和工件坐标：确定刀具的初始位置、起刀点和工作零点，导入数控系统中。

10.设置工件坐标系：根据图纸和实际加工需求，设置工件坐标系和坐标偏移。

11.调试程序：使用手动操作或自动操作，对数控系统进行调试，确保程序的安全性和准确性。

12.加工实践：进行实际加工操作，监控加工过程中各项参数的变化，并及时调整。

13.检验零件：完成加工后，根据图纸要求进行零件的测量和检验，确保零件质量满足要求。

14.优化程序：根据实际加工情况，调整和优化数控程序，提高加工效率和质量。

15.存档和备份：将编写好的数控程序进行保存和备份，以备后续使用。

总结起来，数控车床程序编制是一项精细的工作，需要熟悉机床、工具和数控系统的基本原理，同时要具备良好的图纸分析和数控编程能力。

通过以上步骤的严格执行，可以确保数控车床加工过程的准确性和安全性。

数控机床编程课,是数控专业的一门综合性较强的专业课,它要求学生不仅会读懂程序,还要会手工编写简单零件的加工程序。

编程的入门较难,入门以后就显得简单一点。

下面就先给大家介绍一下数控车床编程步骤和用法。

数控车床编程方法与步骤：数控机床编程课，是数控专业的一门综合性较强的专业课，它要求学生不仅会读懂程序，还要会手工编写简单零件的加工程序。

编程的入门较难，入门以后就显得简单一点。

现把编程方法总结如下：一、分析零件图样、确定加工工艺过程分析零件的材料、形状、尺寸、精度及毛坯形状和热处理要求等，确定正确的加工方法、定位夹紧以及加工顺序、所用刀具和切削用量等，即制定加工工艺。

这一个环节是数控编程的一个重要环节。

其主要目的是确定数控加工的工艺路线、切削用量以及工件的定位、夹紧等。

首先是数控加工工艺的划分，如加工端面、车外圆、切槽、切断等等；其次是刀具的选择，应该合理选择加工刀具；然后是工序顺序的安排，要求在确定工艺过程中，要做到加工路线短，进给、换刀次数少，充分发挥数控机床的功能，使加工安全、可靠，效率高。

走刀路线是指在加工过程中，刀具刀位点相对于工件的运动轨迹和方向，它不仅包括了工步内容，还反映了工步顺序。

在安排可以一刀或多刀进行的精加工工序时，其零件的最终轮廓应由最后一刀连续加工而成。

这时，加工刀具的进退刀位置要考虑妥当，尽量不要在连续的轮廓中安排切人和切出或换刀及停顿，以免因切削力突然变化而造成弹性变形，致使光滑连接轮廓上产生表面划伤、形状突变或滞留刀痕等疵病。

二、数值计算根据零件的尺寸要求、加工路线及设定的坐标系，进行运动轨迹坐标值的计算。

对于由圆弧和直线组成的简单零件，只要求计算零件轮廓上各几何元素的交点或切点的坐标，得出各几何元素的起点、终点、圆弧圆心的坐标值。

如果数控系统无刀具补偿功能，还应该计算刀具刀位点的运动轨迹。

对于由非圆曲线组成的复杂零件，由于数控机床通常只具有直线和平面圆弧插补功能，因而只能采用支线段或圆弧段逼近的方法进行加工，这时就要计算逼近线段和被加工曲线的交点(即节点)的坐标值。

数控车床程序的编制及操作数控车床是一种将数字化程序与机械系统相结合的机床，它可以通过程序控制工件在旋转的工作台上实现各种加工操作。

数控车床的编制和操作是现代制造业中非常重要的一环，下面将详细介绍数控车床程序的编制及操作。

一、数控车床程序的编制1.确定工件的加工要求：首先需要明确工件的尺寸、形状、加工方式等基本要求。

2.设计加工工艺：根据工件的要求，设计出合适的加工工艺，包括加工顺序、刀具的选择和切削参数的设定等。

3.编写数控程序：根据设计好的加工工艺，将其转化为数控程序。

数控程序包括程序头、工件坐标系、刀具半径补偿、各种指令和参数等。

4.数控程序的调试：将编写好的数控程序加载到数控系统中，并进行调试，确保程序的正确性和可靠性。

二、数控车床程序的操作1.将数控程序加载到数控系统中：将编写好的数控程序上传到数控系统中，通常会使用USB、网络连接等方式进行传输。

2.设置加工工件坐标系：按照数控程序中设定的工件坐标系进行相应的参数设置，包括工件起点、刀库位置等。

3.安装刀具和夹具：根据加工工艺的要求，选择适当的刀具和夹具，并进行安装和调整。

4.开始加工：调试完毕后，可以开始加工了。

通常会将机床切换到自动模式，并按照数控程序的要求进行操作。

数控系统会自动控制工件的运动轨迹、刀具进给速度等。

5.监测加工过程：在加工过程中，需要时刻监测工件的加工情况，包括切削力、切削温度等。

可以通过控制面板上的显示和报警信息来监测和调整加工过程。

6.完成加工：当加工完成后，数控系统会自动结束加工，并将机床切换到手动模式。

此时可以将加工好的工件取出，并进行检查和质量评估。

三、常见问题及解决方法在数控车床程序的编制和操作过程中，可能会出现一些问题，常见的问题及解决方法如下：1.程序错误：在编写程序时可能会出现语法错误或逻辑错误。

可以通过调试程序来查找错误所在，并进行修正。

2.程序冲突：如果多个程序同时运行可能导致程序冲突。

可以通过调整程序执行顺序或增加程序之间的时间间隔来解决冲突。

数控车床加工编程典型实例[1]数控机床是一种技术密集度及自动化程度很高的机电一体化加工设备，是综合应用计算机、自动控制、自动检测及精密机械等高新技术的产物。

随着数控机床的发展与普及，现代化企业对于懂得数控加工技术、能进行数控加工编程的技术人才的需求量必将不断增加。

数控车床是目前使用最广泛的数控机床之一。

本文就数控车床零件加工中的程序编制问题进行探讨。

一、编程方法二、编程步骤拿到一张零件图纸后，首先应对零件图纸分析，确定加工工艺过程，也即确定零件的加工方法（如采用的工夹具、装夹定位方法等），加工路线（如进给路线、对刀点、换刀点等）及工艺参数（如进给速度、主轴转速、切削速度和切削深度等）。

其次应进行数值计算。

绝大部分数控系统都带有刀补功能，只需计算轮廓相邻几何元素的交点（或切点）的坐标值，得出各几何元素的起点终点和圆弧的圆心坐标值即可。

最后，根据计算出的刀具运动轨迹坐标值和已确定的加工参数及辅助动作，结合数控系统规定使用的坐标指令代码和程序段格式，逐段编写零件加工程序单，并输入CNC装置的存储器中。

三、典型实例分析数控车床主要是加工回转体零件，典型的加工表面不外乎外圆柱、外圆锥、螺纹、圆弧面、切槽等。

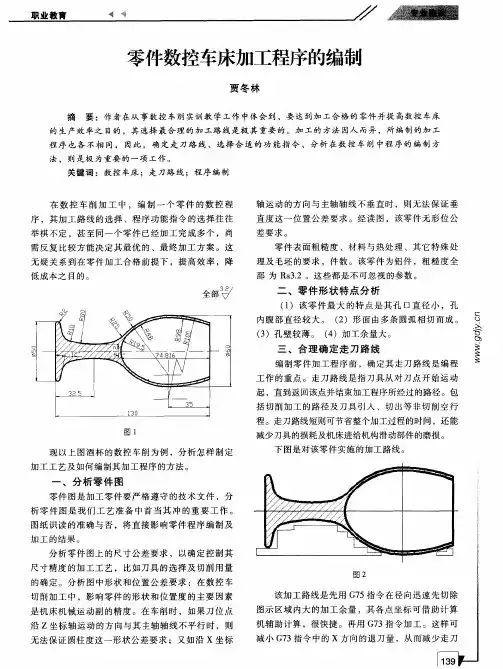

例如，要加工形状如图所示的零件，采用手工编程方法比较合适。

由于不同的数控系统其编程指令代码有所不同，因此应根据设备类型进行编程。

以西门子802S数控系统为例，应进行如下操作。

(1)确定加工路线按先主后次，先精后粗的加工原则确定加工路线，采用固定循环指令对外轮廓进行粗加工，再精加工，然后车退刀槽，最后加工螺纹。

(2)装夹方法和对刀点的选择采用三爪自定心卡盘自定心夹紧，对刀点选在工件的右端面与回转轴线的交点。

(3)选择刀具根据加工要求，选用四把刀，1号为粗加工外圆车刀，2号为精加工外圆车刀，3号为切槽刀，4号为车螺纹刀。

采用试切法对刀，对刀的同时把端面加工出来。

(4)确定切削用量车外圆，粗车主轴转速为500r/min，进给速度为0.3mm/r，精车主轴转速为800r/min，进给速度为0.08mm/r，切槽和车螺纹时，主轴转速为300r/min，进给速度为0.1mm/r。
