数控车床的程序编制讲解

数控车床编程实例详解(30个例子）车床编程实例一半径编程图 3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）车床编程实例二直线插补指令编程%3305N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）图 3.3.5 G01 编程实例车床编程实例三圆弧插补指令编程%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图 3.3.8 G02/G03 编程实例车床编程实例四倒角指令编程图 3.3.10.1 倒角编程实例%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）车床编程实例五倒角指令编程%3310N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为 4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图 3.3.10.2 倒角编程实例车床编程实例六圆柱螺纹编程螺纹导程为 1.5mm，δ=1.5mm，δ '=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图 3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）车床编程实例七恒线速度功能编程%3314N1 G92 X40 Z5 N2 M03 S400 N3 G96 S80 N4 G00 X0 N5 G01 Z0 F60N6 G03 U24 W-24 R15 N7 G02 X26 Z-31 R5 N8 G01 Z-40 N9 X40 Z5 N10 G97 S300N11 M30图 3.3.14 恒线速度编程实例（设立坐标系，定义对刀点的位置）（主轴以400r/min 旋转）（恒线速度有效，线速度为80m/min）（刀到中心，转速升高，直到主轴到最大限速）（工进接触工件）（加工R15 圆弧段）（加工R5 圆弧段）（加工Φ26 外圆）（回对刀点）（取消恒线速度功能，设定主轴按300r/min 旋转）（主轴停、主程序结束并复位）车床编程实例八%3317 M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图 3.3.17 G80 切削循环编程实例车床编程实例九G81 指令编程(点画线代表毛坯)图 3.3.20 G81 切削循环编程实例%3320 N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图 3.3.23 G82 切削循环编程实例车床编程实例十一外径粗加工复合循环编制图 3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为 1.5mm（半径量）。

车床编程实例一半径编程图3.1.1 半径编程%3110 （主程序程序名）N1 G92 X16 Z1 （设立坐标系，定义对刀点的位置）N2 G37 G00 Z0 M03 （移到子程序起点处、主轴正转）N3 M98 P0003 L6 （调用子程序，并循环6 次）N4 G00 X16 Z1 （返回对刀点）N5 G36 （取消半径编程）N6 M05 （主轴停）N7 M30 （主程序结束并复位）%0003 （子程序名）N1 G01 U-12 F100 （进刀到切削起点处，注意留下后面切削的余量）N2 G03 U7.385 W-4.923 R8（加工R8 园弧段）N3U3.215 W-39.877 R60 （加工R60 园弧段）N4 G02 U1.4 W-28.636 R40（加工切R40 园弧段）N5 G00 U4 （离开已加工表面）N6 W73.436 （回到循环起点Z 轴处）N7 G01 U-4.8 F100 （调整每次循环的切削量）N8 M99 （子程序结束，并回到主程序）1直线插补指令编程%3305车床编程实例二图3.3.5 G01 编程实例N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置）N2 G00 X16 Z2 M03 （移到倒角延长线，Z 轴2mm 处）N3 G01 U10 W-5 F300 （倒3×45°角）N4 Z-48 （加工Φ26 外圆）N5 U34 W-10 （切第一段锥）N6 U20 Z-73 （切第二段锥）N7 X90 （退刀）N8 G00 X100 Z10 （回对刀点）N9 M05 （主轴停）N10 M30 （主程序结束并复位）圆弧插补指令编程车床编程实例三%3308N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 (主轴以400r/min 旋转）N3 G00 X0 （到达工件中心）N4 G01 Z0 F60 （工进接触工件毛坯）N5 G03 U24 W-24 R15 （加工R15 圆弧段）N6 G02 X26 Z-31 R5 （加工R5 圆弧段）N7 G01 Z-40 （加工Φ26 外圆）N8 X40 Z5 （回对刀点）N9 M30 （主轴停、主程序结束并复位图3.3.8 G02/G03 编程实例2倒角指令编程%3310车床编程实例四图3.3.10.1 倒角编程实例N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 U-70 W-10 （从编程规划起点，移到工件前端面中心处）N30 G01 U26 C3 F100 （倒3×45°直角）N40 W-22 R3 （倒R3 圆角）N50 U39 W-14 C3 （倒边长为3 等腰直角）N60 W-34 （加工Φ65 外圆）N70 G00 U5 W80 （回到编程规划起点）N80 M30 （主轴停、主程序结束并复位）倒角指令编程%3310车床编程实例五N10 G92 X70 Z10 （设立坐标系，定义对刀点的位置）N20 G00 X0 Z4 （到工件中心）N30 G01 W-4 F100 （工进接触工件）N40 X26 C3 （倒3×45°的直角）N50 Z-21 （加工Φ26 外圆）N60 G02 U30 W-15 R15 RL=3（加工R15 圆弧，并倒边长为4 的直角）N70 G01 Z-70 （加工Φ56 外圆）N80 G00 U10 （退刀，离开工件）N90 X70 Z10 （返回程序起点位置）M30 （主轴停、主程序结束并复位）图3.3.10.2 倒角编程实例3车床编程实例六圆柱螺纹编程螺纹导程为1.5mm，δ=1.5mm，δ'=1mm ，每次吃刀量(直径值)分别为0.8mm、0.6 mm 、0.4mm、0.16mm图3.3.12 螺纹编程实例%3312N1 G92 X50 Z120 （设立坐标系，定义对刀点的位置）N2 M03 S300 （主轴以300r/min 旋转）N3 G00 X29.2 Z101.5 （到螺纹起点，升速段1.5mm，吃刀深0.8mm）N4 G32 Z19 F1.5 （切削螺纹到螺纹切削终点，降速段1mm）N5 G00 X40 （X 轴方向快退）N6 Z101.5 （Z 轴方向快退到螺纹起点处）N7 X28.6 （X 轴方向快进到螺纹起点处，吃刀深0.6mm）N8 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N9 G00 X40 （X 轴方向快退）N10 Z101.5 （Z 轴方向快退到螺纹起点处）N11 X28.2 （X 轴方向快进到螺纹起点处，吃刀深0.4mm）N12 G32 Z19 F1.5 （切削螺纹到螺纹切削终点）N13 G00 X40 （X 轴方向快退）N14 Z101.5 （Z 轴方向快退到螺纹起点处）N15 U-11.96 （X 轴方向快进到螺纹起点处，吃刀深0.16mm）N16 G32 W-82.5 F1.5 （切削螺纹到螺纹切削终点）N17 G00 X40 （X 轴方向快退）N18 X50 Z120 （回对刀点）N19 M05 (主轴停)N20 M30 （主程序结束并复位）4恒线速度功能编程%3314车床编程实例七图3.3.14 恒线速度编程实例N1 G92 X40 Z5 （设立坐标系，定义对刀点的位置）N2 M03 S400 （主轴以400r/min 旋转）N3 G96 S80 （恒线速度有效，线速度为80m/min）N4 G00 X0 （刀到中心，转速升高，直到主轴到最大限速）N5 G01 Z0 F60 （工进接触工件）N6 G03 U24 W-24 R15 （加工R15 圆弧段）N7 G02 X26 Z-31 R5 （加工R5 圆弧段）N8 G01 Z-40 （加工Φ26 外圆）N9 X40 Z5 （回对刀点）N10 G97 S300 （取消恒线速度功能，设定主轴按300r/min 旋转）N11 M30 （主轴停、主程序结束并复位）车床编程实例八%3317M03 S400 （主轴以400r/min 旋转）G91 G80 X-10 Z-33 I-5.5 F100（加工第一次循环，吃刀深3mm）X-13 Z-33 I-5.5（加工第二次循环，吃刀深3mm）X-16 Z-33 I-5.5（加工第三次循环，吃刀深3mm）M30 （主轴停、主程序结束并复位）图3.3.17 G80 切削循环编程实例5车床编程实例九G81 指令编程(点画线代表毛坯)图3.3.20 G81 切削循环编程实例%3320N1 G54 G90 G00 X60 Z45 M03 （选定坐标系，主轴正转，到循环起点）N2 G81 X25 Z31.5 K-3.5 F100 （加工第一次循环，吃刀深2mm）N3 X25 Z29.5 K-3.5 （每次吃刀均为2mm，）N4 X25 Z27.5 K-3.5 （每次切削起点位，距工件外圆面5mm，故K 值为-3.5）N5 X25 Z25.5 K-3.5 （加工第四次循环，吃刀深2mm）N6 M05 （主轴停）N7 M30 （主程序结束并复位车床编程实例十G82 指令编程(毛坯外形已加工完成)%3323N1 G55 G00 X35 Z104（选定坐标系G55，到循环起点）N2 M03 S300 （主轴以300r/min 正转）N3 G82 X29.2 Z18.5 C2 P180 F3（第一次循环切螺纹，切深0.8mm）N4 X28.6 Z18.5 C2 P180 F3（第二次循环切螺纹，切深0.4mm）N5 X28.2 Z18.5 C2 P180 F3（第三次循环切螺纹，切深0.4mm）N6 X28.04 Z18.5 C2 P180 F3（第四次循环切螺纹，切深0.16mm）N7 M30 （主轴停、主程序结束并复位）图3.3.23 G82 切削循环编程实例6车床编程实例十一外径粗加工复合循环编制图3.3.27 所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。

数控车床的程序编制一、数控车床的编程特点数控车床的编程有如下特点：（1）在一个程序段中，依据图样上标注的尺寸，可以采纳肯定值编程、增量值编程或二者混合编程。

（2）由于被加工零件的径向尺寸在图样上和测量时都是以直径值表示，所以用肯定值编程时，X以直径值表示；用增量值编程时，以径向实际位移量的二倍值表示，并附上方向符号（正向可以省略）。

（3）为提高工件的径向尺寸精度，X向的脉冲当量取Z向的一半。

（4）由于车削加工常用棒料或锻料作为毛坯，加工余量较大，所以为简化编程，数控装置常具备不同形式的固定循环，可进行多次重复循环切削。

（5）编程时，常认为车刀刀尖是一个点，而实际上为了提高刀具寿命和工件表面质量，车刀刀尖常做成一个半径不大的圆弧，因此为提高加工精度，当编制圆头车刀程序时，需要对刀具半径进行补偿。

数控车床一般都具有刀具半径自动补偿功能（G41，G42），这时可直接按工件轮廓尺寸编程。

(6) 很多数控车床用X、Z表示肯定坐标指令，用U、W表示增量坐标指令。

而不用G90、G91指令。

数控车床的机床原点定义为主轴旋转中心线与车床端面的交点，图3-1中的O即为机床原点。

主轴轴线方向为Z轴，刀具远离工件的方向为Z轴正方向。

X轴为水平径向，且刀具远离工件的方向为正方向。

为了便利编程和简化数值计算，数控车床的工件坐标系原点一般选在工件的回转中心与工件右端面或左端面的交点上。

二、车削固定循环功能由于车削的毛坯多为棒料和铸锻件，因此车削加工多为大余量多次走刀。

所以在车床的数控装置中总是设置各种不同形式的固定循环功能。

如内外圆柱面循环，内外锥面循环，切槽循环和端面循环，内外螺纹循环以及各种复合面的粗车循环等。

各种数控车床的掌握系统不同，因此这些循环的指令代码及其程序格式也不尽相同。

必需依据使用说明书的详细规定进行编程。

1. 圆柱面切削循环编程格式: G90 X(U) — Z(W) — F—；其中：X、Z — 圆柱面切削的终点坐标值；U、W— 圆柱面切削的终点相对于循环起点坐标重量。

数控车床程序编制的基本方法一、数控车床程序编制差不多方法Ⅰ1.快速移动指令G00用于快速移动并定位刀具，模态有效；快速移动的速度由机床数据设定，因此G00指令不需加进给量指令F，用G00指令能够实现单个坐标轴或两个坐标轴的快速移动。

快速移动指令G00的程序段格式：G00 X_ Z_程序段中X_ Z_是G00移动的终点坐标2.直线插补指令G01使刀具以直线方式从起点移动到终点，用F指令设定的进给速度，模态有效；能够实现单个坐标轴直线移动或两个坐标轴的同时直线移动。

直线插补指令的格式：G01 X_ Z_ F_程序段中X_ Z_是G01移动的终点坐标3.用G94和G95设定F指令进给量单位G94设定的F指令进给量单位是毫米/分钟（mm/min）；G95设定的F指令进给量单位是毫米/转（mm/r）。

进给量的换算：如主轴的转速是S（单位为r/min），G94设定的F指令进给量是F（mm/min），G95设定的F指令进给量是f（单位是mm/r），换算公式：F＝fS4.编程实例编程实例图刀具表T01 93°外圆正偏刀切削用量主轴速度S 500r/min进给量F 0.2mm/r切削深度a p小于4mm 加工程序程序注释SK01.MPF 主程序名N10 G90 G54 G95 G23 S500 M03 T01 设定工件坐标系，主轴转速为500 r/min，选择1号刀，用G95设定进给量F单位（N10 G90G54G94G23S500 M03 T01）或用G94设定进给量F单位N20 G00 X18 Z2 快速移动点定位N30 G01 X18 Z-15 F0.2 车ø18外圆，进给量F＝0.2mm/r(N30 G01 Z-15 F100) 车ø18外圆，进给量F＝100mm/minN40 X24 车台阶面N50 Z-30 车ø24外圆长30mm（比零件总长加割刀宽度略长）N60 X26 车出毛坯外圆N70 G00 X50 Z200 快速移动点定位至换刀点N80 M05 主轴停止N90 M02 程序终止二、数控车床程序编制差不多方法Ⅱ1.绝对尺寸G90和增量尺寸G91分别代表绝对尺寸数据输入和增量尺寸数据输入，模态有效。

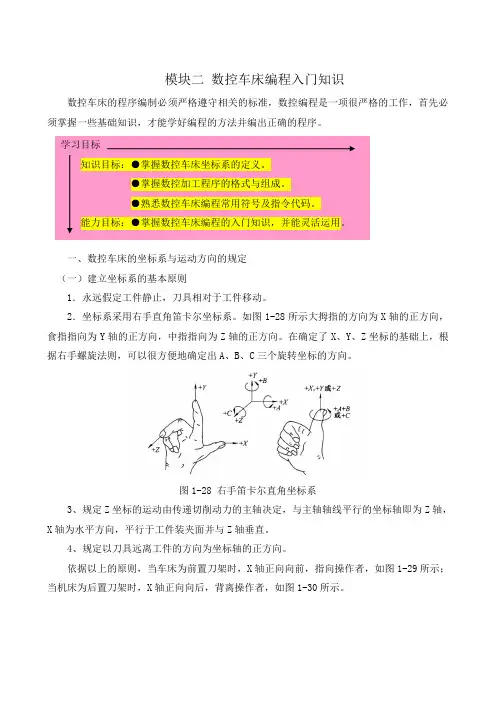

模块二数控车床编程入门知识数控车床的程序编制必须严格遵守相关的标准，数控编程是一项很严格的工作，首先必须掌握一些基础知识，才能学好编程的方法并编出正确的程序。

学习目标知识目标：●掌握数控车床坐标系的定义。

●掌握数控加工程序的格式与组成。

●熟悉数控车床编程常用符号及指令代码。

能力目标：●掌握数控车床编程的入门知识，并能灵活运用。

一、数控车床的坐标系与运动方向的规定（一）建立坐标系的基本原则1．永远假定工件静止，刀具相对于工件移动。

2．坐标系采用右手直角笛卡尔坐标系。

如图1-28所示大拇指的方向为X轴的正方向，食指指向为Y轴的正方向，中指指向为Z轴的正方向。

在确定了X、Y、Z坐标的基础上，根据右手螺旋法则，可以很方便地确定出A、B、C三个旋转坐标的方向。

图1-28 右手笛卡尔直角坐标系3、规定Z坐标的运动由传递切削动力的主轴决定，与主轴轴线平行的坐标轴即为Z轴，X轴为水平方向，平行于工件装夹面并与Z轴垂直。

4、规定以刀具远离工件的方向为坐标轴的正方向。

依据以上的原则，当车床为前置刀架时，X轴正向向前，指向操作者，如图1-29所示；当机床为后置刀架时，X轴正向向后，背离操作者，如图1-30所示。

图1-29 水平床身前置刀架式数控车床的坐标系图1-30 倾斜床身后置刀架式数控车床的坐标系（二）机床坐标系机床坐标系是以机床原点为坐标系原点建立起来的ZOX轴直角坐标系。

1．机床原点机床原点（又称机械原点）即机床坐标系的原点，是机床上的一个固定点，其位置是由机床设计和制造单位确定的，通常不允许用户改变。

数控车床的机床原点一般为主轴回转中心与卡盘后端面的交点，如图1-31所示。

图1-31 机床原点2．机床参考点机床参考点也是机床上的一个固定点，它是用机械挡块或电气装置来限制刀架移动的极限位置。

作用主要是用来给机床坐标系一个定位。

因为如果每次开机后无论刀架停留在哪个位置，系统都把当前位置设定成（0，0），这就会造成基准的不统一。

数控车床的程序编制数控车床是一种高精度、高效率的现代化机械设备，广泛应用于各种制造行业中。

作为一种数控设备，它需要通过编写程序来实现对零件的加工。

因此，程序编制是数控车床加工过程中不可或缺的一部分。

下面，我们将详细介绍数控车床的程序编制。

一、基本概念数控车床的程序编制其实就是将机床轴的位置、刀具路径、加工参数等信息输入到计算机中，使计算机能够自动控制车床进行加工。

其中，程序包括几何程序和加工参数程序。

几何程序是指需要加工零件的图形和轮廓，也就是加工轨迹；而加工参数则包括切削速度、切削深度、进给速度等。

在程序编制过程中，需要使用数控编程软件。

常见的数控编程软件有EdgeCAM、MasterCAM、PowerMill 等。

这些软件种类繁多，但它们的作用都是一样的。

用户通过这些软件可以编制出符合机床条件的加工程序，并输出G代码到数控机床中，即可自动进行加工操作。

二、程序编制步骤数控车床的程序编制主要包括以下步骤：1. 绘制零件图形：首先需要将需要加工的零件进行绘图，用计算机辅助设计（CAD）软件绘制出准确的零件图形。

在绘制的过程中，需要按照一定的标准进行绘制，包括设计尺寸、精度等方面。

2. 确定坐标系：将零件图形中的坐标系与机床坐标系进行对应，确定数控机床中的X、Y、Z三个坐标轴与设计图中的坐标轴的对应关系。

在编程过程中，需要明确这些坐标的位置、初始值、相对数值等参数。

3. 编写几何程序：将零件图形转化为机床轴的运动轨迹，编写出G代码。

这个过程中需要考虑机床加工的工艺，包括加工方式、刀具方向、切削方式、刀具规格等。

4. 编写加工参数程序：根据要加工的材料，确定加工参数，包括进给速度、切削速度、切削深度、冷却液的使用等参数，并将这些参数编写成M代码。

5. 存储程序：将编写好的几何程序和加工参数程序存储到机床中，可以直接使用或在需要时进行修改。

三、常见的几个注意点1. 选取合适的加工路径：加工路径的选取需要考虑到机床刀具和工件的特性，比如刀具材质、切削方向，工件的形状、材料。

数控车床的程序编制步骤数控车床程序编制是将零件加工的工艺要求和加工参数转换为机床能够执行的指令序列并载入数控系统，使机床按照程序要求自动完成加工过程。

下面是数控车床程序编制的典型步骤：1.了解零件图纸和工艺要求：仔细研究零件图纸，了解零件的尺寸要求、形状要求以及表面质量要求等，还要确定零件的加工顺序和工艺路线。

2.选择工具和刀具：根据零件的要求和加工工艺，选择合适的车刀、镗刀、钻刀及其加工参数。

3.制定加工工艺：根据零件的尺寸要求和形状要求，制定适当的车削切削参数和轮廓刀补偿值，并确定刀具路径。

4.确定坐标系和参考点：选择适当的坐标系和参考点，并确定零点的坐标位置。

5.数控系统参数设置：根据机床和数控系统的特点，设置数控系统的参数，如坐标系、移动速度、进给量等。

6.编写数控程序：使用数控编程语言，按照零件加工工艺要求，逐步编写数控程序。

7.先练习：在计算机仿真软件中，根据编写的数控程序进行仿真操作，以验证程序正确性。

修正程序错误。

8.载入数控系统：将编写好的数控程序，通过U盘、本地网络等方式，载入数控系统中。

9.导入刀具和工件坐标：确定刀具的初始位置、起刀点和工作零点，导入数控系统中。

10.设置工件坐标系：根据图纸和实际加工需求，设置工件坐标系和坐标偏移。

11.调试程序：使用手动操作或自动操作，对数控系统进行调试，确保程序的安全性和准确性。

12.加工实践：进行实际加工操作，监控加工过程中各项参数的变化，并及时调整。

13.检验零件：完成加工后，根据图纸要求进行零件的测量和检验，确保零件质量满足要求。

14.优化程序：根据实际加工情况，调整和优化数控程序，提高加工效率和质量。

15.存档和备份：将编写好的数控程序进行保存和备份，以备后续使用。

总结起来，数控车床程序编制是一项精细的工作，需要熟悉机床、工具和数控系统的基本原理，同时要具备良好的图纸分析和数控编程能力。

通过以上步骤的严格执行，可以确保数控车床加工过程的准确性和安全性。

数控车床的编程与操作讲义数控车床的编程与操作数控车床是⼀种⾼精度、⾼效率的⾃动化机床，也是使⽤数量最多的数控机床，⼤约占数控机床总数的25%。

本讲义以FANUC0TD系统为例介绍数控车床的编程与操作。

1.数控车床加⼯的基本知识1.1 数控车床的分类1.1.1 按主轴的布置形式分类：（1）卧式数控车床：机床主轴轴线处于⽔平位置数控车床。

（2）⽴式数控车床：机床主轴轴线处于垂直位置数控车床。

1.1.2 按数控系统控制的轴数分类：（1）两轴控制的数控车床：机床上只有⼀个回转⼑架，可实现X、Z两坐标轴联动控制。

（2）四轴控制数控车床：机床上只有两个回转⼑架，可实现X、Z和U、W四坐标轴联动控制。

（3）多轴控制数控车床：机床除了控制X、Z两坐标轴外，还可以控制其他坐标轴，实现多轴控制，如具有C轴控制功能。

对于车削加⼯中⼼或柔性制造单元，都具有多轴控制功能。

1.2 数控车床的加⼯特点1、适应性强，⽤于单件、⼩批⽣产的零件的加⼯在普通车床上加⼯不同的零件，⼀般需要调整车床和附件，以使车床适应加⼯零件的要求。

⽽数控车床加⼯不同形状的零件时只要重新编制或修改加⼯程序就可以迅速达到加⼯要求，⼤⼤缩短了⽣产准备时间。

2、加⼯精度⾼，加⼯出的零件互换性好数控加⼯的尺⼨精度通常在0.005~0.1mm之间，不受零件复杂程度的影响。

加⼯中消除了操作者的⼈为误差，提⾼了同批零件尺⼨的⼀致性，使产品质量保持稳定，降低了废品率。

3、具有较⾼的⽣产率和较低的加⼯成本机床的⽣产率主要是指加⼯⼀个零件所需要的时间。

其中包括机动时间和辅助时间。

数控车床的主轴转速和进给速度变化范围⼤，并可⽆级调速，加⼯时可选⽤最佳切削速度和进给速度，可实现恒转速（G97）和恒线速(G96)，以使切削参数最优，这就⼤⼤的提⾼⽣产率，降低了加⼯成本。

1.3 数控车床的主要⽤途数控车床主要⽤于加⼯精度要求⾼、表⾯粗糙度值要求⼩，零件形状复杂，单件、⼩批⽣产的轴套类、盘类等回转表⾯的加⼯；还可以钻孔、扩孔、镗孔以及切槽加⼯；还可以在内、外圆柱⾯上，内、外圆锥⾯上加⼯各种螺距的螺纹。

数控机床编程课,是数控专业的一门综合性较强的专业课,它要求学生不仅会读懂程序,还要会手工编写简单零件的加工程序。

编程的入门较难,入门以后就显得简单一点。

下面就先给大家介绍一下数控车床编程步骤和用法。

数控车床编程方法与步骤：数控机床编程课，是数控专业的一门综合性较强的专业课，它要求学生不仅会读懂程序，还要会手工编写简单零件的加工程序。

编程的入门较难，入门以后就显得简单一点。

现把编程方法总结如下：一、分析零件图样、确定加工工艺过程分析零件的材料、形状、尺寸、精度及毛坯形状和热处理要求等，确定正确的加工方法、定位夹紧以及加工顺序、所用刀具和切削用量等，即制定加工工艺。

这一个环节是数控编程的一个重要环节。

其主要目的是确定数控加工的工艺路线、切削用量以及工件的定位、夹紧等。

首先是数控加工工艺的划分，如加工端面、车外圆、切槽、切断等等；其次是刀具的选择，应该合理选择加工刀具；然后是工序顺序的安排，要求在确定工艺过程中，要做到加工路线短，进给、换刀次数少，充分发挥数控机床的功能，使加工安全、可靠，效率高。

走刀路线是指在加工过程中，刀具刀位点相对于工件的运动轨迹和方向，它不仅包括了工步内容，还反映了工步顺序。

在安排可以一刀或多刀进行的精加工工序时，其零件的最终轮廓应由最后一刀连续加工而成。

这时，加工刀具的进退刀位置要考虑妥当，尽量不要在连续的轮廓中安排切人和切出或换刀及停顿，以免因切削力突然变化而造成弹性变形，致使光滑连接轮廓上产生表面划伤、形状突变或滞留刀痕等疵病。

二、数值计算根据零件的尺寸要求、加工路线及设定的坐标系，进行运动轨迹坐标值的计算。

对于由圆弧和直线组成的简单零件，只要求计算零件轮廓上各几何元素的交点或切点的坐标，得出各几何元素的起点、终点、圆弧圆心的坐标值。

如果数控系统无刀具补偿功能，还应该计算刀具刀位点的运动轨迹。

对于由非圆曲线组成的复杂零件，由于数控机床通常只具有直线和平面圆弧插补功能，因而只能采用支线段或圆弧段逼近的方法进行加工，这时就要计算逼近线段和被加工曲线的交点(即节点)的坐标值。

数控车床程序的编制及操作数控车床是一种将数字化程序与机械系统相结合的机床，它可以通过程序控制工件在旋转的工作台上实现各种加工操作。

数控车床的编制和操作是现代制造业中非常重要的一环，下面将详细介绍数控车床程序的编制及操作。

一、数控车床程序的编制1.确定工件的加工要求：首先需要明确工件的尺寸、形状、加工方式等基本要求。

2.设计加工工艺：根据工件的要求，设计出合适的加工工艺，包括加工顺序、刀具的选择和切削参数的设定等。

3.编写数控程序：根据设计好的加工工艺，将其转化为数控程序。

数控程序包括程序头、工件坐标系、刀具半径补偿、各种指令和参数等。

4.数控程序的调试：将编写好的数控程序加载到数控系统中，并进行调试，确保程序的正确性和可靠性。

二、数控车床程序的操作1.将数控程序加载到数控系统中：将编写好的数控程序上传到数控系统中，通常会使用USB、网络连接等方式进行传输。

2.设置加工工件坐标系：按照数控程序中设定的工件坐标系进行相应的参数设置，包括工件起点、刀库位置等。

3.安装刀具和夹具：根据加工工艺的要求，选择适当的刀具和夹具，并进行安装和调整。

4.开始加工：调试完毕后，可以开始加工了。

通常会将机床切换到自动模式，并按照数控程序的要求进行操作。

数控系统会自动控制工件的运动轨迹、刀具进给速度等。

5.监测加工过程：在加工过程中，需要时刻监测工件的加工情况，包括切削力、切削温度等。

可以通过控制面板上的显示和报警信息来监测和调整加工过程。

6.完成加工：当加工完成后，数控系统会自动结束加工，并将机床切换到手动模式。

此时可以将加工好的工件取出，并进行检查和质量评估。

三、常见问题及解决方法在数控车床程序的编制和操作过程中，可能会出现一些问题，常见的问题及解决方法如下：1.程序错误：在编写程序时可能会出现语法错误或逻辑错误。

可以通过调试程序来查找错误所在，并进行修正。

2.程序冲突：如果多个程序同时运行可能导致程序冲突。

可以通过调整程序执行顺序或增加程序之间的时间间隔来解决冲突。
