备自投装置

浅析变电站备自投装置的应用及调试摘要：文章依据目前电网运行特点，分析了备自投装置的工作原理，备自投装置的优点，备自投装置二次接线的重要性，以及备自投在电网运行中所起到的作用。

从现场施工调试的角度分析了备自投装置调试的具体实施方法和存在的问题。

关键词：备自投；方式；逻辑；调试0引言备自投装置全称为备用电源自动投入系统，当工作电源故障或其它原因断开后，能自动、迅速地将备用电源投入工作或将用户切换到备用电源上去，而使用户不致于被停电的一种安全自动装置。

备自投对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用。

备自投装置是备自投系统的核心部分。

备自投装置有电磁式、机电式的，现在微机型的应用比较普遍。

备自投在不同的电压等级如110kV、35kV、10kV、0.4kV系统的供配电回路都可使用。

尽管不同厂家不同品牌的微机备自投装置的型号和外形不同，但其功能和原理大体相同。

目前电网要求凡具备环网供电条件，可能因系统运行需要而采取解环等措施的变电站，应设计和配置备自投装置；对新建、扩建的变电站，应对其配置备自投装置的必要性进行研究，并根据需要同步建设；一次网架结构发生变化时，应对相关变电站备自投功能、配置的适应性进行分析研究，必要时进行调整、改造。

本文主要讨论变电站备自投的应用和调试。

备自投装置用于变电站有备用电源的情形，在主电源因故障断开后，自动迅速的投入备用电源恢复供电，以提高供电可靠性。

备用投装置按照动作对象划分，分为母联（分段、桥）备自投，线路备自投和主变备自投等。

本文主要介绍进线备自投（进线备投）和分段备自投（母联备投）两种方式，所谓进线备投指进线主电源工作，备用电源不工作；母联备投指主备电源一起分列运行互为备用。

1备自投装置通用逻辑条件备用电源备自投的工作过程首先是判断是否满足工作条件（主备电源是否正常工作，断路器位置正常及无备自投闭锁条件），满足条件后经设定时间充电完毕。

当主电源因故障失电导致母线失压，装置自动检查相关备自投投入条件，满足则先跳开失电侧断路器，后则合上备用电源侧断路器。

浅析变电站备自投装置发布时间：2021-12-13T07:57:32.731Z 来源：《当代电力文化》2021年20期作者：王超施龙[导读] 备用电源自动投入装置（简称 “ 备自投” ）, 它是当工作电源因故障或其他原因消失后王超施龙云南电网有限责任公司红河供电局，云南省蒙自市 661100摘要：备用电源自动投入装置（简称 “ 备自投” ）, 它是当工作电源因故障或其他原因消失后,迅速地将备用电源或其他正常工作电源投入工作,并断开工作电源的自动装置，转换时间一般不超过几秒，这就提高了系统的供电可靠性和稳定性,因此电力部门大都在 110kV及以下电压等级的变电站广泛地装设电源备自投装置。

1.备自投装置概述备用电源自动投入装置（简称 “ 备自投” ）, 它是当工作电源因故障或其他原因消失后,迅速地将备用电源或其他正常工作电源投入工作,并断开工作电源的自动装置，转换时间一般不超过几秒，这就提高了系统的供电可靠性和稳定性,因此电力部门大都在 110kV及以下电压等级的变电站广泛地装设电源备自投装置。

2. 备自投的启动条件2.1 工作母线失压是备自投启动的条件，只有当工作母线电源确实无压,备自投才允许启动,故应设置启动延时躲开电压波动。

同时根据主接线方式、自投方式以及电压回路接线的不同正确选用测量母线电压，是备自投成功应用的前提条件。

为防止备自投对线路倒送电,不论工作电源断路器是否断开,备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。

对侧设重合闸的系统中备自投可等待对侧重合一次失败后启动自投，也可直接自投。

重合失败后自投对恢复供电较有利，但自投延时将延长一个重合闸动作周期。

原则上对供电容量大、装置可靠性较高、供电线路较长、重合成功率低或对连续性供电有特殊要求的重要负荷可采用直接自投方式；对装置可靠性相对较低的常规继电器备自投的负荷可采用先重合后自投方式。

2.2 为防止主供电源TV 断线引起误动，应设TV 断线闭锁，图2中的低压继电器1YJ和2YJ的触点是串联使用的，能防止BZT装置因TV 二次回路断线引起误动。

[分享]电力系统中的“备自投装置”是什么？随着我国人民生产生活的现代化程度日益提高，人们对电力的需求和依赖程度也在倍增，对电能质量的要求也更加严格，供配电在各个领域也不断向自动化、无人值守、远程控制、不间断供电的目标迈进。

有些电力用户尤其对不间断供电的要求显得更加突出。

我国的电力供应主要还是依靠国家电网供电，电力缺口也在不断增大，尤其在用电高峰期缺电现象严重，为此很多大型企业便自建电厂或配备发电机，因此各种电源的相互切换，保证电源的不间断供电和供电的高可靠性成了现代配电工程中保护和控制回路的重要部分。

在GB50062 《电力装置的继电保护和自动装置设计规范》中的第十一章也明确规定了备用电源和备用设备的自动投入的具体要求。

树上鸟教育电气设计师在线教学网络课程！一、什么是备自投备自投是备用电源自动投入使用装置的简称，备用电源自动投入设计。

例如：一段母线有两个电源，当一个电源失电后自动投入备用电源，再如，单母线分段接线，但一段母线失电后，自动投入分段开关；有专门的备自投装置实现以上功能，也可以通过微机综保来实现。

二、备自投的作用供电的中断将造成生产停顿，生活混乱，设置危及人身和设备安全。

形成十分严重的后果。

第一级负荷：对这一级负荷中断供电将造成人身事故。

设备损坏，将产生废品，使生产秩序长期不能恢复，人民生活发生混乱等；第二级负荷：对这一级负荷中断供电将造成大量减产，使人民生活受到影响等；第三级负荷：所有不属于第一、二级的负荷，如工厂的附属车间，小城镇等。

此外，还有为数极少或持续时间很短的特殊重要负荷要求绝对可靠地不间断供电。

对第一级负荷要保证不间断供电；对第二级负荷，如有可能，也要保证不间断供电。

采用备自投，大大加快恢复供电的速度：如备用电源有电，几秒内就能恢复供电；如失电后采用人工送电，至少要几分钟。

三、分段自投功能1.电气接线方式：单母线分段。

I段与II段均有TV。

1QF：1#进线断路器 2QF：2#进线断路器3QF：分段断路器2.正常运行方式：1QF、2QF合闸，3QF分闸。

10kV备自投装置原理及运行分析摘要：随着电网负荷增长及供电可靠性要求日益提高，10kV备自投重要性凸显。

10kV备自投装置的准确动作，可及时恢复供电或减少停电区域，对电力系统的安全稳定运行起着十分重要的作用。

本文将着重介绍在电力系统中应用最广的10kV备自投原理和功能，探讨相关的动作原理及闭锁条件。

关键词：备自投跳闸闭锁1.引言备自投装置又称为备用电源自动投入装置。

备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，当工作电源因故障断开后，备自投装置能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，大大提高供电可靠性。

随着供电可靠性要求越来越高，10kV备自投装置广泛地应用于电力系统中。

2.10kV备自投装置基本原理本文以10kV分段备投为例，主要分析10kV备自投的几种常见运行方式、工作原理和闭锁逻辑。

2.1正常运行条件分段开关3DL处于分位，进线开关1DL、 2DL均处于合位；母线均有电压；备自投功能处于投入位置2.2启动条件●II段备用I段，I段母线无压，1DL进线1无流，II段母线有压●I段备用II段， II段母线无压，2DL进线2无流，I段母线有压2.3动作过程启动条件1:若IDL处于合位，则经延时跳开1DL，确认跳开后合上3DL；若1DL处于分位，则经延时合上3DL启动条件2:若2DL处于合位，则经延时跳开2DL，确认跳开后合上3DL；若2DL处于分位，则经延时合上3DL。

工作母线失压是备自投保护启动的条件，应设置启动延时躲开电压波动。

为防止备自投保护对线路倒送电，不论进线断路器是否断开，备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。

2.4退出条件3DL处于合位置；备自投一次动作完毕；有备自投闭锁输入信号；备自投投入开关处于退出位置。

2.5备自投保护闭锁条件：（1）手动断开工作电源，备自投不应动作；（2）为防止自投在故障上，内部故障时应闭锁备自投；（3）备自投停运。

备自投装置调试报告.MFC2031-1型备自投装置调试报告装置型号安装位置外观状况试验日期检验项目：1、装置的外部检查。

检查回路是否符合装置设计要求，检查外部接线是否正确。

检查结论：正确2、通电检查送上直流电源，通电后装置开始进行自检，检查装置自检结果是否正确，检查装置显示是否正确。

检查结果：正确3备用开关自投试验3.1定值整定:按定值单整定U1%母线电压残压(0----60%)，U2%母线失压整定值(10%---80%)，U3%备用无压检定值(20%---100%)，T1失压起动延时（20---5000ms）。

3.2充电条件检查:当以下条件满足时，约10秒后备自投自动进入就绪状态：1DL合，1ZKK合，2ZKK分，1PT电压正常，2PT电压正常。

检查结果：正确3.3动作过程检查:✓1DL跳闸，备自投起动，先联跳1ZKK，确认其跳开后，合2DL和2ZKK。

✓1ZKK跳闸，备自投起动，合2DL和2ZKK。

✓380V母线三相失压，电压低于整定值U2达整定延时时间T1后，备自投起动，先跳1ZKK，确认其跳开后再合2DL和2ZKK。

检查结果：正确3.4闭锁条件检查✓刚完成一次自投动作后。

信号：“备投动作”、“备投闭锁”。

✓1DL、1ZKK和2DL、2ZKK均合上或均打开时，备自投无法进行自投。

信号：“备投闭锁”、“开位异常”。

✓备用无压，即2PT电压低于整定值U3时，将不进行自投。

信号“备投闭锁”、“备用无压”。

该功能可根据需要进行投退。

✓备自投起动后，在发出跳1ZKK命令约0.6s后，若1ZKK辅助接点信号未返回，装置将认为1ZKK拒动，为防止备用电源投入故障而不再发合2ZKK和2DL的命令。

信号：“备投闭锁”、“开位异常”。

.MFC2031-1型380VⅠ段良好2010.8.17装置名称备用电源自投装置生产厂家阿城继电器厂环境温度27℃.试验负责人试验人员MFC2031-1型备自投装置调试报告装置型号安装位置外观状况试验日期检验项目：✓装置检测到1PT之1相或2相断线后，将自行闭锁自投。

10kV电源备自投装置误动作事故分析及改进探讨一、引言10kV电源备自投装置是电力系统中的重要设备，能够在主电源出现故障时及时投入备用电源，保证电力系统的正常供电。

近年来发生了一些10kV电源备自投装置误动作事故，给电力系统的稳定运行带来了一定的风险。

二、事故分析1. 误动作原因（1）设备故障：备自投装置内部元器件的过电流、过温等故障可能导致误动作。

（2）外界干扰：雷击、电磁干扰等环境因素可能引起备自投装置的误动作。

（3）人为操作不当：操作人员对备自投装置的操作不熟悉或违反操作规程可能导致误动作。

2. 误动作后果（1）停电风险：备自投装置误动作后会导致主电源的断电，从而导致停电风险。

（2）设备损坏：误动作时备自投装置的开关可能会烧毁，需要进行维修或更换，增加系统的维护成本。

三、改进措施1. 设备检修定期对备自投装置进行检修，检查元器件的状况，及时更换老化或故障的元件，确保装置的正常运行。

2. 环境保护加强对备自投装置周围环境的防护，设置避雷器和隔离设备，减少雷击和电磁干扰对装置的影响。

3. 操作培训对操作人员进行专业培训，提高其对备自投装置操作的熟悉程度，遵守操作规程，减少操作失误引起的误动作事故。

4. 技术升级采用先进的技术装备，如使用微处理器控制系统，提高备自投装置的稳定性和抗干扰能力，减少误动作的发生。

四、结论通过对10kV电源备自投装置误动作事故的分析，可以得出以下结论：误动作的原因主要有设备故障、外界干扰和人为操作不当；误动作会导致停电风险和设备损坏；改进措施包括设备检修、环境保护、操作培训和技术升级。

只有通过这些改进措施的实施，才能有效防止10kV电源备自投装置误动作事故的发生，确保电力系统的稳定运行。

低压备自投说明一、备自投简介低压备自投是一种用于低压配电系统的装置，当主电源出现故障或停电时，能够自动或手动将负载切换到备用电源，确保供电的连续性和可靠性。

备自投装置广泛应用于各种需要保证连续供电的行业，如医院、数据中心、通讯设施等。

二、备自投工作原理低压备自投通过检测主电源和备用电源的电压、电流等参数，判断主电源是否正常供电。

当主电源出现故障或停电时，备自投装置将自动或手动启动，将负载切换到备用电源。

在切换过程中，备自投装置会尽量减少对负载的影响，确保切换的平滑性和可靠性。

三、备自投主要功能1.自动切换：当主电源故障或停电时，备自投装置能够自动将负载切换到备用电源。

2.手动切换：在特定情况下，可以通过手动操作切换开关，将负载切换到备用电源。

3.故障检测与报警：备自投装置能够实时检测主电源和备用电源的电压、电流等参数，一旦发现异常情况，立即发出报警信号。

4.事件记录与查询：备自投装置能够记录切换事件、报警信息等，方便用户查询和管理。

四、备自投应用场景低压备自投适用于各种需要保证连续供电的场合，如医院、数据中心、通讯设施、交通设施等。

在这些场合中，如果电源出现故障或停电，备自投装置能够快速、准确地切换到备用电源，确保重要负载的连续供电。

五、备自投优缺点分析优点：1.保证连续供电：备自投装置能够在主电源故障或停电时，快速切换到备用电源，确保重要负载的连续供电。

2.减少损失：由于备自投装置能够快速响应电源故障，及时将负载切换到备用电源，从而减少因电源故障造成的损失。

3.便于管理：备自投装置具有故障检测、报警和事件记录等功能，方便用户对设备进行管理和维护。

缺点：1.成本较高：备自投装置的成本较高，对于一些小型企业或项目来说可能难以承受。

2.切换过程可能影响负载：在切换过程中，备自投装置可能会对负载造成一定的影响，如短暂的停电或电压波动等。

3.需要定期维护：备自投装置需要定期进行维护和保养，以确保其正常工作。

备自投、快切、无扰动装置三种设备的区别1、对于厂矿企业的高压变电站来说,为保证重要负荷供电的可靠性,+ K5 i& s# {' i$ R2 p一般采用双回路供电。

双回路分为工作电源和备用电源,当工作电源由于某种原因失电时,启动备用电源自动投入装置,自动投入备用电源。

此类应用称为“备自投装置”。

+ j$ G7 k. {6 V+ w7 H2、对于发电厂厂用电系统系统,也要求装设备用电源自动投入装置。

0 o3 `# K! N" ]6 {6 N, J4 {9 W 但是其要求与厂矿企业的高压变电站有所不同。

因为随着大容量机组的迅9 K& p4 K5 T9 O: N速发展、高压电动机的增多、容量赠多,使得厂用电源的切换带来很多问8T9 Y, T* y) B+ w T' N 题,因为大容量电动机在断电后电压衰减较慢,残余电压的幅值也很大,若在残压较大时接通电源,电动机将受到冲击,同时对机炉运行热工参数的影响也很大。

因此,对于发电厂的厂用电备用电源自投应采用“快切方: L" r0 ]/ t. O. Y5 {: s 式”。

8 @5 E( `1 C7 A0 l2 {9 e0 M) q此类应用为“快切装置”。

: c$ H" L( M9 S1 {, o1 k& C3 \ Q: c$ t3、对厂矿企业的低压系统来说,虽然不存在发电厂那样对于切换时机比较严格的要求,但是由于电子控制系统和其它敏感设备中的供电电压不稳定会导致整个生产线的瘫痪和生产设备的损坏以及长时间停电,尤其某/ O1 O& z/ m( w5 m1 e#些重要的国防部门基本不允许的供电中断,备用电源“无扰动”切换成为了必不可少的选择。

此类应用为“无扰动切换装置”。

8 M+ D$ l' _4 L2、备自投装置主要应用于厂矿企业的变电站高压系统- E- q8 Z5 @( z快切装置主要应用于大容量发电厂厂用电系统.由于发电厂厂用母线上电动机的特性有较大差异,合成的母线残压特性曲线与分类的电动机相角、残压曲线的差异也较大,因此安全区域的划定严格来说需根据各类电动机参数、特性、所带负荷等因素通过计算确定。

第1篇第一条为了规范备自投装置的管理，确保电力系统的安全稳定运行，提高供电可靠性，根据《电力法》、《电力设施保护条例》等法律法规，结合我国电力行业实际情况，制定本规定。

第二条本规定适用于电力系统中备自投装置的设计、安装、调试、运行、维护、检修和报废等各个环节。

第三条备自投装置的管理应遵循“安全第一、预防为主、综合治理”的原则，确保电力系统的安全稳定运行。

第四条电力企业应建立健全备自投装置的管理制度，明确各部门、各岗位的职责，加强备自投装置的日常管理。

第五条备自投装置的设计、安装、调试、运行、维护、检修和报废等环节，应严格执行国家有关标准和规范。

第六条电力企业应加强对备自投装置管理人员的培训，提高其业务素质和操作技能。

第七条电力企业应定期对备自投装置进行检查、试验和评估，确保其安全可靠运行。

第二章备自投装置设计第八条备自投装置的设计应符合国家有关标准和规范，满足电力系统的安全稳定运行要求。

第九条设计单位应具备相应的资质，设计人员应具有丰富的设计经验和专业知识。

第十条备自投装置的设计应充分考虑以下因素：（一）电力系统的电压等级、电流等级、短路电流、短路持续时间等参数；（二）电力系统的接线方式、保护装置的配置；（三）备自投装置的运行环境、安装方式、维护条件等；（四）备自投装置的技术性能、可靠性、抗干扰能力等。

第十一条备自投装置的设计应包括以下内容：（二）原理图、接线图；（三）设备清单；（四）安装、调试、维护说明书；（五）产品合格证、检验报告。

第三章备自投装置安装第十二条安装单位应具备相应的资质，安装人员应具有丰富的安装经验和专业知识。

第十三条安装备自投装置前，应检查设备是否符合设计要求，安装环境是否满足设备运行条件。

第十四条安装过程中，应严格按照设计图纸和施工规范进行，确保设备安装牢固、接线正确。

第十五条安装完毕后，应进行以下检查：（一）设备外观检查；（二）设备功能检查；（三）电气性能检查；（四）通信接口检查。

变电站所用备自投装置及回路的分析与改进一、背景站用电是指供给变电站主变冷却系统，断路器储能电源，开关、刀闸端子箱、机构箱加热器电源，直流系统充电装置电源、检修照明电源以及变电站生产生活等用电。

随着变电站内电力设备的逐渐增多，对站用电源的可靠性要求也越来越高，尤其对于重要的枢纽变电站，站用电源是否正常工作直接关系到站内设备的运行。

目前对于110kV变电站的10kV母线基本上都是采用单母线分段接线方式，由于电网规模的不断扩大，110kV侧的三相短路电流也随之加大，导致目前10kV系统都只能采用分列运行，而所用变一般都是分别接于两段10kV母线上，因此就存在两台所用变间的互相切换问题。

过去基本上是采用手动操作进行两电源间的切换，这样就会延长停电时间，有时还会造成带电拉合开关，而且目前绝大部分的110kV变电站已实现无人值守。

使站用电一次侧接于不同的电源上其容量能满足站用电负载要求并具有“备自投”功能是保证站用电系统安全可靠供电的前提。

所用变低压侧备自投装置能确保任一路站用电源故障时给变电站内的交直流系统用电提供安全保障，因此对电力系统的安全可靠运行具有重要意义。

二、备自投装置工作原理（一）基本结构备自投装置是供电网络系统自动装置与继电保护装置相结合，是一种对供电网络提供不间断供电的经济而又有效的技术措施。

当工作电源因故障或其他原因消失后，备自投能够将备用电源或其他正常工作电源自动、迅速地投入工作，并断开工作电源。

备自投运行分为全自动、半自动及退出三种模式。

全自动模式要求自动备投和自动恢复，半自动模式仅要求自动备投不要求自动恢复，退出模式时切除备自投功能，逻辑框图如下所示。

（二）运行要求根据《电力装置的继电保护和自动装置设计规范》（GB50062-92）规定，对备自投装置的基本要求如下：①工作电源不论因何种原因失电时（如工作电源故障或被误断开等），备自投均应动作。

②应保证在工作电源断开后，备用电源才能投入。

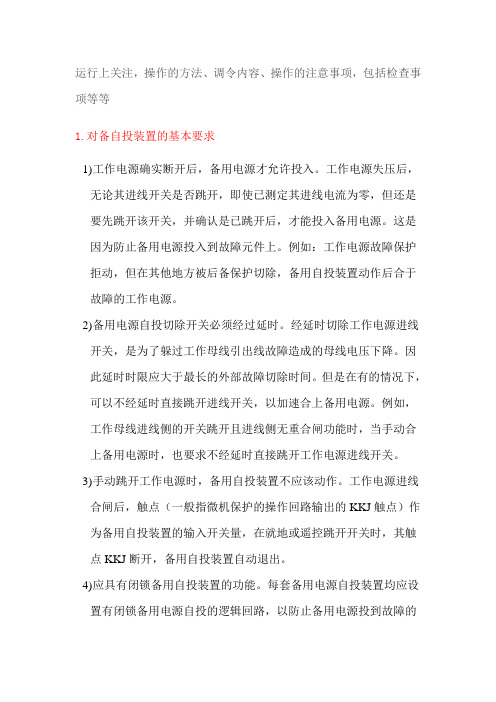

运行上关注，操作的方法、调令内容、操作的注意事项，包括检查事项等等1.对备自投装置的基本要求1)工作电源确实断开后，备用电源才允许投入。

工作电源失压后，无论其进线开关是否跳开，即使已测定其进线电流为零，但还是要先跳开该开关，并确认是已跳开后，才能投入备用电源。

这是因为防止备用电源投入到故障元件上。

例如：工作电源故障保护拒动，但在其他地方被后备保护切除，备用自投装置动作后合于故障的工作电源。

2)备用电源自投切除开关必须经过延时。

经延时切除工作电源进线开关，是为了躲过工作母线引出线故障造成的母线电压下降。

因此延时时限应大于最长的外部故障切除时间。

但是在有的情况下，可以不经延时直接跳开进线开关，以加速合上备用电源。

例如，工作母线进线侧的开关跳开且进线侧无重合闸功能时，当手动合上备用电源时，也要求不经延时直接跳开工作电源进线开关。

3)手动跳开工作电源时，备用自投装置不应该动作。

工作电源进线合闸后，触点（一般指微机保护的操作回路输出的KKJ触点）作为备用自投装置的输入开关量，在就地或遥控跳开开关时，其触点KKJ断开，备用自投装置自动退出。

4)应具有闭锁备用自投装置的功能。

每套备用电源自投装置均应设置有闭锁备用电源自投的逻辑回路，以防止备用电源投到故障的元件上，造成事故扩大的严重后果。

如1#主变故障时由保护跳开进线1开关，Ⅰ段母线失压，这时进线2不应该经桥开关合闸投入故障的1#主变，应当由变压器保护动作后输出的开关量去闭锁备用自投装置动作。

5)备用电源自投装置只允许动作一次。

微机型备用电源自投装置可以通过逻辑判断来实现只动作一次的要求，备用电源自投只有在充电完成后，才可能动作。

其充电条件均满足持续备用自投充电时间后，备用自投完成充电，任一放电条件满足，备用自投即放电，备用自投未启动时，只有再次充电后才可能再启动，已启动后，备用自投动作过程立即终止。

6)备用电源不满足有压条件时，备用自投装置不应动作。

7)工作母线失压时还必须检查工作电源无电流，才能启动备用自投，以防止电压互感器二次三相断线造成误投。

备自投装置的基本要求
1、工作电源断开后，备用电源才能投入。

2、BZT只能动作一次，防止系统受到多次冲击而扩大事故。

3、备用电源自动投入装置的动作时间应尽量缩短，以利于电
动机自起动。

4、在手动跳开工作电源时，备自投不应动作。

5、应有切换备自投工作方式及闭锁备自投功能。

6、备用电源无压时，BZT不应动作。

7、BZT在电压互感器（PT）二次熔断器熔断时不应误动，故
应设置PT短线告警。

8、应检验备用电源的过负荷能力和电动机自起动条件，如备
用电源过负荷能力不够，或电动机自起动条件不能保证时，可在备用电源自动投入动作的同时，切除一部分次要负荷。

9、如果备用电源投到故障上，应使其保护加速动作。

备自投装置操作的有关探讨摘要：在日常变电站运行过程中，涉及到备自投装置的投退操作，本文通过对备自投操作的有关讨论，阐明在不同操作情况的操作原则，并进行了原则设定的原因分析。

各变电站因为设备状况、型号、一次接线方式等情况千差万别，有必要根据自身情况，在技术合理、不违反行业规程的情况下制定适行的操作方法，并使操作人员了解操作原则及设定的原因。

关键词：备用电源自投装置倒闸操作顺序投退0 引言备用电源自动投入装置是一种保证用户连续供电的安全自动装置，在工作电源因故障被断开以后，能够自动而迅速地将备用电源投入工作，一般主要用于110kV以下的中、低压配电系统中，目前笔者所在部门各变电站6kV及以上电压等级系统中均有应用。

在备自投装置的日常运行过程中，经常涉及到备自投装置的投退操作，但笔者发现本部门及周边单位对于备自投的操作有很多不合理的地方。

明确备自投操作原则，清楚操作原则背后的原因，对于操作人员有着重要的作用。

因此有必要对备自投装置规范操作进行规范，提出备自投装置在不同操作情境下的操作原则。

通过对有关操作票、规范、事故案例的分析和归纳，笔者认为目前我单位备自投装置操作主要存在两个方面的问题：（1）在进行运行方式调整时退出备自投的必要性；（2）备自投装置投退的顺序原则。

1 备自投装置投退的必要性继电保护及自动装置运行规程规定，当一次系统运行方式发生变化时，应及时对继电保护装置及安全自动装置进行调整。

仅以备自投装置而言，如果盲目执行以上规定，则可能出现无必要操作，增加操作量的同时增大了操作风险。

因此我认为当一次系统运行方式发生变化时，应视情况投退。

第一种情况，遇有进线或分段开关检修，需要退出备自投装置，其目的主要有以下几个方面：其一是防止备自投装置将开关检修调试过程中的手动分闸识别为跳闸引起备自投误动；其二是运行方式出现单电源带两段母线或分段开关退出热备用的运行方式，这种情况下备自投装置已失去作用，此时应退出备自投装置，以防止因为直流接地等异常造成装置误跳电源线路，造成全部失电或半段失电的事故；再者能够在修试过程中避免多余的报文信号干扰后台监控系统监盘。

备自投名词解释备自投，全称为备用电源自动投入装置（BZT）。

这是电力系统中一个相当重要的概念，在保障电力供应的连续性和稳定性方面发挥着不可替代的作用呢。

想象一下，在一个庞大的电力网络里，有各种各样的用电设备依赖着电力供应来正常运转。

比如说医院的重症监护室，那些维持病人生命的仪器设备，像心脏起搏器之类的，一旦断电，后果不堪设想；还有大型工厂的生产线，突然停电可能会导致正在加工的产品报废，甚至损坏昂贵的生产设备。

在这种情况下，备自投就像是一个默默守护的卫士。

当工作电源因为某些故障，例如短路啦、过载导致跳闸啦，或者是上级电源出现问题而失去电压的时候，备自投装置就开始发挥它的神奇功效了。

它能够迅速地检测到工作电源的异常情况，这个检测速度可是相当快的哦，几乎是在电源出现问题的瞬间就能感知到。

然后呢，它会自动地将备用电源投入到供电系统中，从而保证对重要负荷的不间断供电。

从原理上来说，备自投装置需要对工作电源和备用电源的电压、电流等电气量进行实时监测。

它会根据预先设定好的逻辑判断条件来决定是否进行切换操作。

比如说，它会判断工作电源的电压是否下降到了设定的阈值以下，同时还要确认备用电源是否处于正常的可投入状态，像备用电源的电压是否在合格范围内，有没有其他故障等等。

只有当这些条件都满足的时候，备自投装置才会果断地发出指令，让断路器动作，将备用电源接入电路。

备自投装置的应用场景非常广泛。

在变电站中，不同的母线之间可能会配置备自投装置。

当一条母线的电源出现故障时，备自投能够快速切换到另一条母线的电源上，确保变电站所连接的众多用电设备不受影响。

在一些重要的工业场所，如数据中心，这里存放着海量的数据，服务器需要持续稳定的电力供应。

备自投装置就像是数据中心的电力保镖，防止因停电造成数据丢失或者服务器损坏等严重问题。

而且，备自投装置还在不断发展和完善。

随着电力技术的进步，现在的备自投装置在准确性、快速性和可靠性方面都有了很大的提升。
