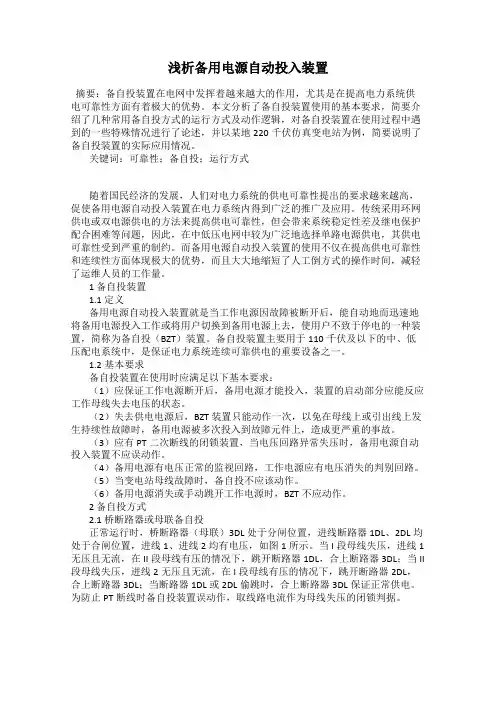

浅析备自投装置在运行系统中的重要性及应用

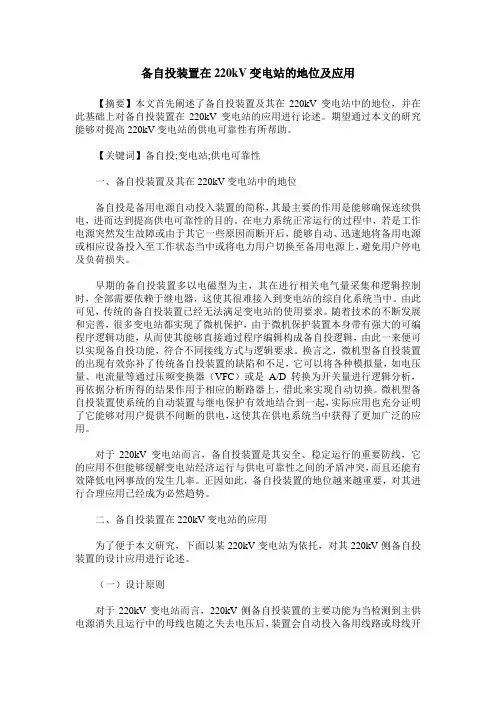

备自投装置在220kV变电站的地位及应用【摘要】本文首先阐述了备自投装置及其在220kV变电站中的地位，并在此基础上对备自投装置在220kV变电站的应用进行论述。

期望通过本文的研究能够对提高220kV变电站的供电可靠性有所帮助。

【关键词】备自投;变电站;供电可靠性一、备自投装置及其在220kV变电站中的地位备自投是备用电源自动投入装置的简称，其最主要的作用是能够确保连续供电，进而达到提高供电可靠性的目的。

在电力系统正常运行的过程中，若是工作电源突然发生故障或由于其它一些原因而断开后，能够自动、迅速地将备用电源或相应设备投入至工作状态当中或将电力用户切换至备用电源上，避免用户停电及负荷损失。

早期的备自投装置多以电磁型为主，其在进行相关电气量采集和逻辑控制时，全部需要依赖于继电器，这使其很难接入到变电站的综自化系统当中。

由此可见，传统的备自投装置已经无法满足变电站的使用要求。

随着技术的不断发展和完善，很多变电站都实现了微机保护，由于微机保护装置本身带有强大的可编程序逻辑功能，从而使其能够直接通过程序编辑构成备自投逻辑，由此一来便可以实现备自投功能，符合不同接线方式与逻辑要求。

换言之，微机型备自投装置的出现有效弥补了传统备自投装置的缺陷和不足，它可以将各种模拟量，如电压量、电流量等通过压频变换器（VFC）或是A/D转换为开关量进行逻辑分析，再依据分析所得的结果作用于相应的断路器上，借此来实现自动切换。

微机型备自投装置使系统的自动装置与继电保护有效地结合到一起，实际应用也充分证明了它能够对用户提供不间断的供电，这使其在供电系统当中获得了更加广泛的应用。

对于220kV变电站而言，备自投装置是其安全、稳定运行的重要防线，它的应用不但能够缓解变电站经济运行与供电可靠性之间的矛盾冲突，而且还能有效降低电网事故的发生几率。

正因如此，备自投装置的地位越来越重要，对其进行合理应用已经成为必然趋势。

二、备自投装置在220kV变电站的应用为了便于本文研究，下面以某220kV变电站为依托，对其220kV侧备自投装置的设计应用进行论述。

浅析变电站备自投装置的应用及调试摘要：文章依据目前电网运行特点，分析了备自投装置的工作原理，备自投装置的优点，备自投装置二次接线的重要性，以及备自投在电网运行中所起到的作用。

从现场施工调试的角度分析了备自投装置调试的具体实施方法和存在的问题。

关键词：备自投；方式；逻辑；调试0引言备自投装置全称为备用电源自动投入系统，当工作电源故障或其它原因断开后，能自动、迅速地将备用电源投入工作或将用户切换到备用电源上去，而使用户不致于被停电的一种安全自动装置。

备自投对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用。

备自投装置是备自投系统的核心部分。

备自投装置有电磁式、机电式的，现在微机型的应用比较普遍。

备自投在不同的电压等级如110kV、35kV、10kV、0.4kV系统的供配电回路都可使用。

尽管不同厂家不同品牌的微机备自投装置的型号和外形不同，但其功能和原理大体相同。

目前电网要求凡具备环网供电条件，可能因系统运行需要而采取解环等措施的变电站，应设计和配置备自投装置；对新建、扩建的变电站，应对其配置备自投装置的必要性进行研究，并根据需要同步建设；一次网架结构发生变化时，应对相关变电站备自投功能、配置的适应性进行分析研究，必要时进行调整、改造。

本文主要讨论变电站备自投的应用和调试。

备自投装置用于变电站有备用电源的情形，在主电源因故障断开后，自动迅速的投入备用电源恢复供电，以提高供电可靠性。

备用投装置按照动作对象划分，分为母联（分段、桥）备自投，线路备自投和主变备自投等。

本文主要介绍进线备自投（进线备投）和分段备自投（母联备投）两种方式，所谓进线备投指进线主电源工作，备用电源不工作；母联备投指主备电源一起分列运行互为备用。

1备自投装置通用逻辑条件备用电源备自投的工作过程首先是判断是否满足工作条件（主备电源是否正常工作，断路器位置正常及无备自投闭锁条件），满足条件后经设定时间充电完毕。

当主电源因故障失电导致母线失压，装置自动检查相关备自投投入条件，满足则先跳开失电侧断路器，后则合上备用电源侧断路器。

浅谈备用电源自投装置在实际中的应用摘要近在供电系统中，为满足电网经济运行及可靠供电，备用电源自动投入装置(简称备自投装置) 已被越来越多的变电站综合自动化系统所采用。

备自投装置是系统自动装置与继电保护装置相结合，是一种对用户提供不间断供电的经济而又有效的技术措施。

关键词：继电保护；备自投装置；可靠性伴随着社会经济和工业的飞速发展，电力系统也发生了翻天覆地的变化。

为了保证供电质量提高供电可靠性，对供电系统的供电可靠性以及电网运行提出了更高的要求。

电力系统中常规的自动装置对保证供电质量，提高供电可靠性和系统经济运行水平起着至关重要的作用。

特别是备用电源自投装置在变电站的综合自动化系统中体现了更高的实用价值。

它不仅满足了用户的供电需求，而且也为电网的安全经济运行起到了很好的保障作用。

一、备用电源自投装置的原理在工厂供电系统中，为了保证不间断供电，常采用备用电源自投装置（AAT），当工作电源不论由于何种原因而失去电压时，备用电源自动投入装置能够将失去电压的电源切断，随即将另一备用电源自动投入以恢复供电，因而保证以一级负荷或重要的二级负荷不间断供电，提高供电可靠性。

备用自投装置适用各种变电站的的多种接线方式，便于实现无人值班职守变电站，并具有母线充电和过流保护及测控功能。

主要包括：1.复合电压（低电压和负序电压）启动过流保护三段过流判别各段各相逻辑一致（以一段A相过流保护为例），其动作条件如下：2.分段备用电源自动投入原理分段备用电源自投装置接线图其中QF1为1#进线断路器，QF4为2#进线断路器，QF3为分段断路器。

T1、T2分别表示跳进线断路器、合母联断路器。

分段自投原理：如母线I失压（三相无压），而母线II电压正常（三相有压），且母线I上的断路器均为断开状态，闭锁信号没有闭合，则满足备自投动作条件，自动投入母联断路器，反之以然。

一旦有闭锁信号闭合，则装置自保持闭锁，直至两段母线电压恢复正常。

若备自投时或手动合闸时断路器拒动，则备自投进入闭锁状态，直至断路器重新合上。

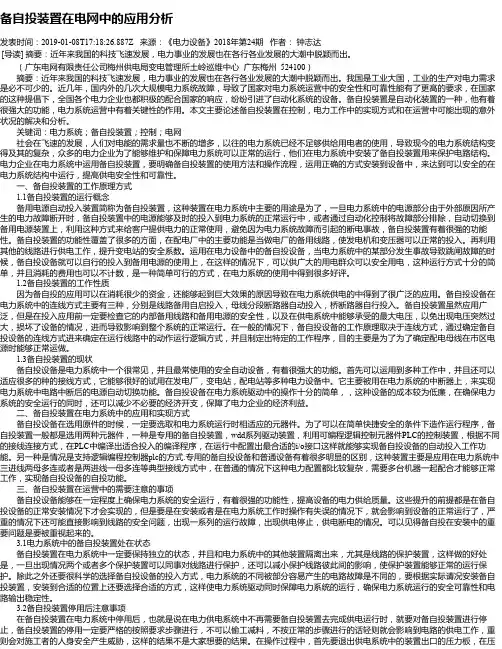

备自投装置在电网中的应用分析发表时间：2019-01-08T17:18:26.887Z 来源：《电力设备》2018年第24期作者：钟志达[导读] 摘要：近年来我国的科技飞速发展，电力事业的发展也在各行各业发展的大潮中脱颖而出。

（广东电网有限责任公司梅州供电局变电管理所土岭巡维中心广东梅州 524100）摘要：近年来我国的科技飞速发展，电力事业的发展也在各行各业发展的大潮中脱颖而出。

我国是工业大国，工业的生产对电力需求是必不可少的。

近几年，国内外的几次大规模电力系统故障，导致了国家对电力系统运营中的安全性和可靠性能有了更高的要求，在国家的这种提倡下，全国各个电力企业也都积极的配合国家的响应，纷纷引进了自动化系统的设备。

备自投装置是自动化装置的一种，他有着很强大的功能，电力系统运营中有着关键性的作用。

本文主要论述备自投装置在控制，电力工作中的实现方式和在运营中可能出现的意外状况的解决和分析。

关键词：电力系统；备自投装置；控制；电网社会在飞速的发展，人们对电能的需求量也不断的增多，以往的电力系统已经不足够供给用电者的使用，导致现今的电力系统结构变得及其的复杂，众多的电力企业为了能够维护和保障电力系统可以正常的运行，他们在电力系统中安装了备自投装置用来保护电路结构。

电力企业在电力系统中运用备自投装置，要明确备自投装置的使用方法和操作流程，运用正确的方式安装到设备中，来达到可以安全的在电力系统结构中运行，提高供电安全性和可靠性。

一、备自投装置的工作原理方式1.1备自投装置的运行概念备用电源自动投入装置简称为备自投装置，这种装置在电力系统中主要的用途是为了，一旦电力系统中的电源部分由于外部原因所产生的电力故障断开时，备自投装置中的电源能够及时的投入到电力系统的正常运行中，或者通过自动化控制将故障部分排除，自动切换到备用电源装置上，利用这种方式来给客户提供电力的正常使用，避免因为电力系统故障而引起的断电事故，备自投装置有着很强的功能性。

变电站备自投装置动作原理及应用场景发布时间：2021-12-30T06:33:23.371Z 来源：《中国科技人才》2021年第25期作者：袁怡[导读] 随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。

国网绵阳供电公司变电运维中心四川绵阳 621000摘要：本文详细描述了变电站备自投装置动作原理、作用，分析了内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投的动作逻辑、启动条件、闭锁原则，并结合具体实例，阐述了不同接线方式的备自投应用场景。

0引言随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。

为了解决这些问题，引入了备自投装置，它是电力系统中十分重要的自动元器件，当系统主供电源消失时，由备用电源自投装置依靠自身判断做出正确动作，确保用电负荷及用户不失电，保障电网可靠运行。

1 备自投动作原理依据电力系统安全运行要求，备自投典型接线方式分为三种，分别是内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投，备自投装置有以下四点要求：（1）应保证工作电源断开后，才投入备用电源。

（2）工作电源上的电压，不论因何原因消失时，自动投入装置均应动作。

（3）应保证只动作一次。

（4）动作具有一定的延时。

备自投动作逻辑的控制条件分为两类：一类为启动条件，另一类为闭锁条件。

当启动条件都满足，闭锁条件都不满足时，备自投动作出口，因此备自投装置动作原理、启动条件、闭锁条件与其能否正确动作密切相关[2]。

1.1内桥接线分段备自投内桥接线分段备自投接线方式如图1所示，正常运行时，分段断路器3QF在分位，进线断路器1QF、2QF在合位，Ⅰ母、Ⅱ母均有压，备自投装置投入开关处于投入位置。

动作过程：1QF、2QF处于合闸位置，3QF在分位，当线路1或线路2失电时，在线路有压的情况下备自投经过一定延时跳开线路1或线路2，合上3QF。

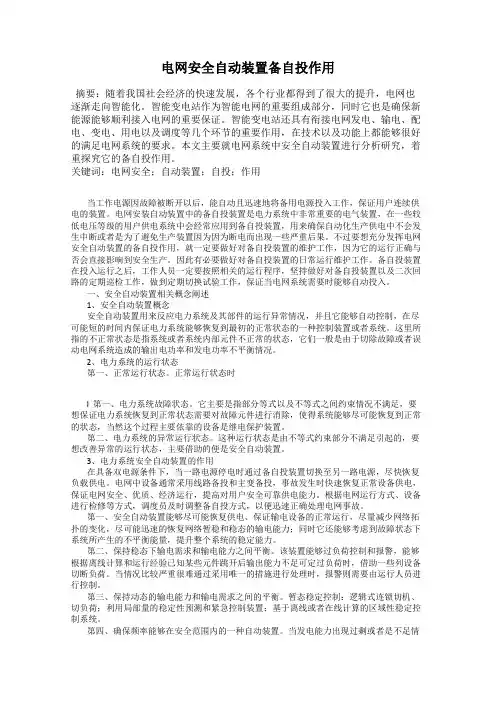

电网安全自动装置备自投作用摘要：随着我国社会经济的快速发展，各个行业都得到了很大的提升，电网也逐渐走向智能化。

智能变电站作为智能电网的重要组成部分，同时它也是确保新能源能够顺利接入电网的重要保证。

智能变电站还具有衔接电网发电、输电、配电、变电、用电以及调度等几个环节的重要作用，在技术以及功能上都能够很好的满足电网系统的要求。

本文主要就电网系统中安全自动装置进行分析研究，着重探究它的备自投作用。

关键词：电网安全；自动装置；自投；作用当工作电源因故障被断开以后，能自动且迅速地将备用电源投入工作，保证用户连续供电的装置。

电网安装自动装置中的备自投装置是电力系统中非常重要的电气装置，在一些较低电压等级的用户供电系统中会经常应用到备自投装置，用来确保自动化生产供电中不会发生中断或者是为了避免生产装置因为因为断电而出现一些严重后果。

不过要想充分发挥电网安全自动装置的备自投作用，就一定要做好对备自投装置的维护工作，因为它的运行正确与否会直接影响到安全生产。

因此有必要做好对备自投装置的日常运行维护工作。

备自投装置在投入运行之后，工作人员一定要按照相关的运行程序，坚持做好对备自投装置以及二次回路的定期巡检工作，做到定期切换试验工作，保证当电网系统需要时能够自动投入。

一、安全自动装置相关概念阐述1、安全自动装置概念安全自动装置用来反应电力系统及其部件的运行异常情况，并且它能够自动控制，在尽可能短的时间内保证电力系统能够恢复到最初的正常状态的一种控制装置或者系统。

这里所指的不正常状态是指系统或者系统内部元件不正常的状态，它们一般是由于切除故障或者误动电网系统造成的输出电功率和发电功率不平衡情况。

2、电力系统的运行状态第一、正常运行状态。

正常运行状态时I 第一、电力系统故障状态。

它主要是指部分等式以及不等式之间约束情况不满足，要想保证电力系统恢复到正常状态需要对故障元件进行消除，使得系统能够尽可能恢复到正常的状态，当然这个过程主要依靠的设备是继电保护装置。

10kV备自投装置原理及运行分析摘要：随着电网负荷增长及供电可靠性要求日益提高，10kV备自投重要性凸显。

10kV备自投装置的准确动作，可及时恢复供电或减少停电区域，对电力系统的安全稳定运行起着十分重要的作用。

本文将着重介绍在电力系统中应用最广的10kV备自投原理和功能，探讨相关的动作原理及闭锁条件。

关键词：备自投跳闸闭锁1.引言备自投装置又称为备用电源自动投入装置。

备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，当工作电源因故障断开后，备自投装置能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，大大提高供电可靠性。

随着供电可靠性要求越来越高，10kV备自投装置广泛地应用于电力系统中。

2.10kV备自投装置基本原理本文以10kV分段备投为例，主要分析10kV备自投的几种常见运行方式、工作原理和闭锁逻辑。

2.1正常运行条件分段开关3DL处于分位，进线开关1DL、 2DL均处于合位；母线均有电压；备自投功能处于投入位置2.2启动条件●II段备用I段，I段母线无压，1DL进线1无流，II段母线有压●I段备用II段， II段母线无压，2DL进线2无流，I段母线有压2.3动作过程启动条件1:若IDL处于合位，则经延时跳开1DL，确认跳开后合上3DL；若1DL处于分位，则经延时合上3DL启动条件2:若2DL处于合位，则经延时跳开2DL，确认跳开后合上3DL；若2DL处于分位，则经延时合上3DL。

工作母线失压是备自投保护启动的条件，应设置启动延时躲开电压波动。

为防止备自投保护对线路倒送电，不论进线断路器是否断开，备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。

2.4退出条件3DL处于合位置；备自投一次动作完毕；有备自投闭锁输入信号；备自投投入开关处于退出位置。

2.5备自投保护闭锁条件：（1）手动断开工作电源，备自投不应动作；（2）为防止自投在故障上，内部故障时应闭锁备自投；（3）备自投停运。

110kV备自投装置的工作原理及运行维护分析摘要：随着社会的不断发展，人们的用电需求量也越来越大，与此同时对用电的安全性和稳定性也提出了比较高的要求。

电力安全对人们的日常生活和社会经济发展都产生着重要的影响。

110kV备自投装置的出现有效地维护了供电的稳定和安全。

本文主要对110kV备自投装置的运行和维护开展分析，以此为供电事业的发展提供有效地参考，有效地满足人们日常生活中的用电需求并推动电力经济的火热发展。

关键词：110kV；备自投装置；运行；维护伴随着电网在不断地迅速发展壮大，在人们的日常生活当中慢慢地形成了庞大并且复杂的电力系统网络，由此也使在电力用电供电方面的可靠性和连续性的要求不断地提高。

在国民经济的发展过程当中，电力安全的影响显而易见。

如果电力安全得不到保障，一方面影响了人们的正常生活，另一方面也造成了用电事故，严重情况下会导致人们的生命财产安全损失，引发社会的悲剧。

为了解决这些问题，备自投装置的使用是一种处理方式，但是该装置的使用并非是决定的，要进行理性的分析和探讨，并且加强对运行维护的学习，确保设备的使用合理、顺畅，降低事故发生概率，提高运行效率和电力行业经济的发展水平。

一、备自投装置的原理备自投装置的全称是微机线路备自投保护装置，是一种保护的装置，它的核心部分采用高性能的单片机，里面有多个模块来组成，有CPU模块、继电器模块、交流电源模块和人机对话模块等多个模块，抗干扰性比较强，稳定性可靠，同时在使用上十分方便。

在备自投装置当中，它的液晶数显屏和备自投面板上都会有按键，这些按键的操作也比较简单。

备自投装置主要在交流不间断采样方式的帮助下进行信号的收集，然后利用傅里叶法来进行计算，从而对电源的状态进行准确的判断，然后开展延时的切换电源操作。

备自投装置是可以进行在线运行状态的监视的，随时随地对输入的电气量、开关量、定值等信息进行观察。

由于这个系统是带着软硬件看门狗功能和事件的记录功能的，因此在监测方面会更加容易获得。

备自投装置原理备自投装置是一种常用于火灾灭火系统中的自动控制装置，它能够监测并控制火灾相关设备的运行。

本文将介绍备自投装置的原理和工作机制。

一、备自投装置的概念备自投装置是指备用电源和自动投入装置的简称。

它由备用电源和自动投入装置两个部分组成，主要用于火灾灭火系统的自动启停和相应设备的操作。

二、备自投装置的工作原理备自投装置通过监测火灾探测系统中的信号，实现对火灾相关设备的控制和操作。

下面是一般的备自投装置工作原理的简述：1. 常规状态下，备自投装置接收来自火灾探测系统的信号，并将信号发送给控制器。

2. 当控制器接收到火灾探测系统的信号后，会根据设定的逻辑条件来判断是否触发灭火设备的操作。

3. 如果满足触发条件，控制器会发送指令给备用电源和自动投入装置。

4. 备用电源会立即切换为应急状态，为火灾灭火系统提供电力供应。

5. 自动投入装置会激活灭火设备，比如启动喷淋系统、自动关闭隔离门等。

6. 当火灾得到控制或者消除后，系统会自动恢复到常规状态，备用电源和自动投入装置也会恢复到正常工作状态。

三、备自投装置的重要性备自投装置在火灾灭火系统中扮演着重要的角色，它能够实现火灾探测和灭火设备的自动控制，提高灭火系统的响应速度和灵活性。

以下是备自投装置的主要优点：1. 实时性：备自投装置能够实时监测火灾探测系统的信号，并根据信号快速做出响应，避免火灾的进一步蔓延。

2. 自动化：备自投装置能够根据设定的逻辑条件自动启停灭火设备，无需人工干预，提高灭火系统的自动化水平。

3. 可靠性：备自投装置采用备用电源和自动投入装置的双重保障机制，确保在火灾发生时系统能够正常运行。

4. 灵活性：备自投装置可以根据不同的火灾情况自动调整灭火设备的操作，实现灭火控制的精准性。

5. 省时省力：备自投装置减少了人工介入的需求，减轻了人力负担，提高了灭火效率。

四、备自投装置的应用领域备自投装置广泛应用于各类建筑、工厂、仓库等场所的火灾灭火系统中。

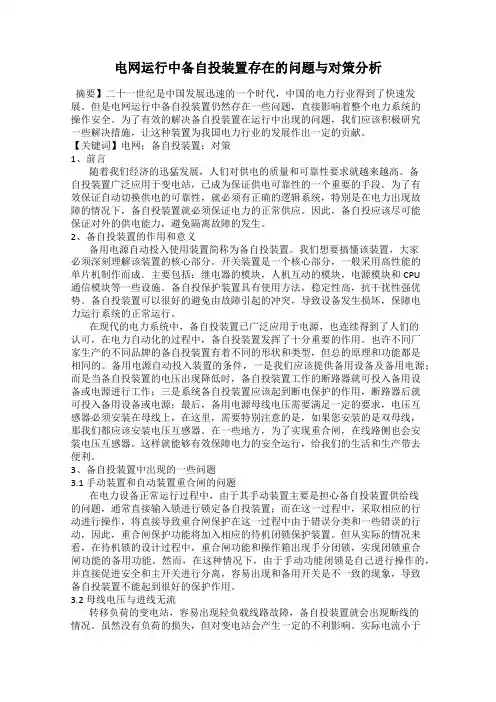

电网运行中备自投装置存在的问题与对策分析摘要】二十一世纪是中国发展迅速的一个时代，中国的电力行业得到了快速发展。

但是电网运行中备自投装置仍然存在一些问题，直接影响着整个电力系统的操作安全。

为了有效的解决备自投装置在运行中出现的问题，我们应该积极研究一些解决措施，让这种装置为我国电力行业的发展作出一定的贡献。

【关键词】电网；备自投装置；对策1、前言随着我们经济的迅猛发展，人们对供电的质量和可靠性要求就越来越高。

备自投装置广泛应用于变电站，已成为保证供电可靠性的一个重要的手段。

为了有效保证自动切换供电的可靠性，就必须有正确的逻辑系统，特别是在电力出现故障的情况下，备自投装置就必须保证电力的正常供应。

因此，备自投应该尽可能保证对外的供电能力，避免隔离故障的发生。

2、备自投装置的作用和意义备用电源自动投入使用装置简称为备自投装置。

我们想要搞懂该装置，大家必须深刻理解该装置的核心部分。

开关装置是一个核心部分，一般采用高性能的单片机制作而成。

主要包括：继电器的模块，人机互动的模块，电源模块和CPU通信模块等一些设施。

备自投保护装置具有使用方法，稳定性高，抗干扰性强优势。

备自投装置可以很好的避免由故障引起的冲突，导致设备发生损坏，保障电力运行系统的正常运行。

在现代的电力系统中，备自投装置已广泛应用于电源，也连续得到了人们的认可，在电力自动化的过程中，备自投装置发挥了十分重要的作用。

也许不同厂家生产的不同品牌的备自投装置有着不同的形状和类型，但总的原理和功能都是相同的。

备用电源自动投入装置的条件，一是我们应该提供备用设备及备用电源；而是当备自投装置的电压出现降低时，备自投装置工作的断路器就可投入备用设备或电源进行工作；三是系统备自投装置应该起到断电保护的作用，断路器后就可投入备用设备或电源；最后，备用电源母线电压需要满足一定的要求，电压互感器必须安装在母线上，在这里，需要特别注意的是，如果您安装的是双母线，那我们都应该安装电压互感器。
