分析变电站备自投装置运行操作注意事项【摘要】变电站备自投装置是保障电网安全稳定运行的重要设备，正确操作至关重要。
本文从五个方面分析了备自投装置运行操作的注意事项：注意事项一是确保备用电源可靠性和自动切换逻辑的正确性；注意事项二是定期检查备自投装置运行状态并进行维护保养；注意事项三是及时处理备自投装置出现的故障和异常情况；注意事项四是保证备自投装置与主投箴系统的正常互联运行；注意事项五是注意备自投装置的环境温湿度等条件，确保其正常运行。
通过以上注意事项的分析，可以有效提高变电站备自投装置的运行效率和安全性，保障电网运行的稳定性。
【关键词】变电站、备自投装置、运行操作、注意事项、引言、正文、结论1. 引言1.1 引言在变电站运行中，备自投装置是一个非常重要的设备。
它能够在系统发生故障时及时切除故障点，保障系统的安全运行。
备自投装置的运行操作也同样需要我们格外注意。
只有严格按照规定的操作流程进行操作，才能确保其正常运行，避免发生意外事故。
在本文中，我们将分析变电站备自投装置运行操作的注意事项，帮助读者更好地了解如何正确操作这一关键设备。
我们将从注意事项一开始，逐一介绍备自投装置运行操作中需要注意的细节。
从而在实际操作中做到严谨规范，确保系统的安全稳定运行。
在这个信息化、智能化的时代，备自投装置的操作已经不再是简单的机械操作，更多地涉及到软件控制和数据管理。
我们需要加强对备自投装置操作的学习和理解，做好相关知识的学习和培训。
只有不断提升自己的技能水平，才能更好地应对各种突发情况，保障变电站的安全运行。
2. 正文2.1 注意事项一注意事项一：配电自投装置是变电站中十分重要的设备，其操作需要格外注意。
操作人员在进行自投操作时，要确保设备运行稳定，避免因操作不慎导致设备故障。
在进行自投操作前，应仔细查看设备状态和连接情况，确保设备处于正常工作状态，防止因设备故障而造成安全事故。
在进行自投操作时，操作人员需严格按照操作规程和流程进行，确保每一步操作都符合安全标准。
分析变电站备自投装置运行操作注意事项变电站备自投装置是指在主电源故障时，备用电源能够自动投入并供电的装置。
它在电力系统中具有非常重要的作用，能够保障电网的稳定性和可靠性。
在进行变电站备自投装置运行操作时，需要特别注意一些事项，以确保其安全可靠地运行。
本文将针对这些注意事项进行详细分析。
一、了解备自投装置的工作原理在进行备自投装置的运行操作之前，首先需要对其工作原理有一个清晰的了解。
备自投装置主要由断路器、自投装置、监控系统等组成，其工作原理是在主电源故障时，自动检测并切换至备用电源，以保障电网的供电稳定性。
运行操作人员需要充分了解备自投装置的工作原理，明白其自动切换的条件和流程，以便在实际操作中能够准确地进行控制和监测。
二、检查备用电源的状态在进行备自投装置运行操作之前，需要对备用电源的状态进行仔细检查。
备用电源通常为柴油发电机或蓄电池，需要确保其运行状态良好，发电机油、冷却水、燃料等各项参数正常，蓄电池的电压和容量充足。
只有备用电源处于良好的状态，备自投装置才能在主电源故障时顺利地进行自动投入运行，确保电网的连续供电。
三、确保主电源和备用电源的同步性在备自投装置的运行过程中，主电源和备用电源的同步性非常重要。
当备用电源投入运行时，需要确保其与主电源的频率、电压和相位完全同步，以免在切换过程中造成电网的不稳定或损坏设备。
在进行备自投装置的运行操作之前，需要对主电源和备用电源进行同步检查和调节，确保二者之间的同步性能够满足要求。
四、注意操作顺序和时间控制备自投装置的运行操作需要严格按照一定的顺序和时间控制进行。
在进行备自投装置的切换操作时，需要按照特定的步骤进行，包括先断开主电源，然后等待一定的时间后再投入备用电源，并且需要根据设备的要求来进行时间控制，以确保切换过程的平稳和可靠。
在进行备自投装置的运行操作时，操作人员需要严格遵守操作规程，不能随意更改或忽略操作步骤和时间控制。
五、密切监控备自投装置的运行情况在备自投装置投入运行后，需要密切监控其在运行过程中的各项参数和状态。

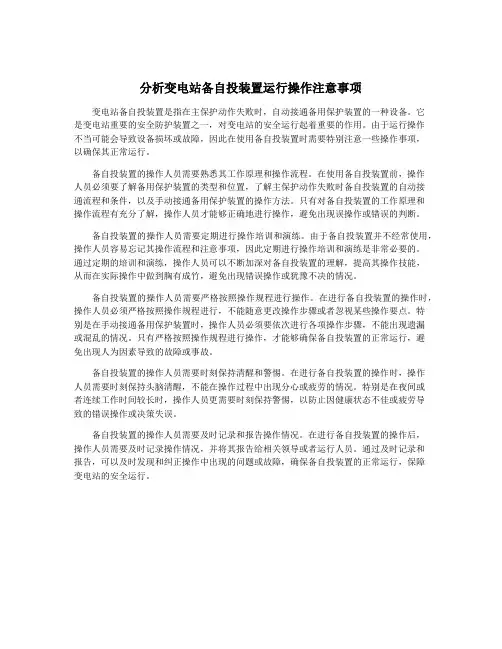

分析变电站备自投装置运行操作注意事项变电站备自投装置是指在主保护动作失败时，自动接通备用保护装置的一种设备。
它是变电站重要的安全防护装置之一，对变电站的安全运行起着重要的作用。
由于运行操作不当可能会导致设备损坏或故障，因此在使用备自投装置时需要特别注意一些操作事项，以确保其正常运行。
备自投装置的操作人员需要熟悉其工作原理和操作流程。
在使用备自投装置前，操作人员必须要了解备用保护装置的类型和位置，了解主保护动作失败时备自投装置的自动接通流程和条件，以及手动接通备用保护装置的操作方法。
只有对备自投装置的工作原理和操作流程有充分了解，操作人员才能够正确地进行操作，避免出现误操作或错误的判断。
备自投装置的操作人员需要定期进行操作培训和演练。
由于备自投装置并不经常使用，操作人员容易忘记其操作流程和注意事项，因此定期进行操作培训和演练是非常必要的。
通过定期的培训和演练，操作人员可以不断加深对备自投装置的理解，提高其操作技能，从而在实际操作中做到胸有成竹，避免出现错误操作或犹豫不决的情况。
备自投装置的操作人员需要严格按照操作规程进行操作。
在进行备自投装置的操作时，操作人员必须严格按照操作规程进行，不能随意更改操作步骤或者忽视某些操作要点。
特别是在手动接通备用保护装置时，操作人员必须要依次进行各项操作步骤，不能出现遗漏或混乱的情况。
只有严格按照操作规程进行操作，才能够确保备自投装置的正常运行，避免出现人为因素导致的故障或事故。
备自投装置的操作人员需要时刻保持清醒和警惕。
在进行备自投装置的操作时，操作人员需要时刻保持头脑清醒，不能在操作过程中出现分心或疲劳的情况。
特别是在夜间或者连续工作时间较长时，操作人员更需要时刻保持警惕，以防止因健康状态不佳或疲劳导致的错误操作或决策失误。
备自投装置的操作人员需要及时记录和报告操作情况。
在进行备自投装置的操作后，操作人员需要及时记录操作情况，并将其报告给相关领导或者运行人员。
双电源备自投操作规程双电源备自投操作规程第一章总则1.1 为确保电力供应的连续性和可靠性，保障电力系统设备的安全运行，制定本操作规程。
1.2 本规程适用于双电源备自投操作。
1.3 双电源备自投操作人员应严格遵守相关规程和操作规定，保证操作过程安全可靠。
第二章基本要求2.1 操作人员应具备电力系统运行和维护的相关知识，熟悉双电源备自投操作的流程和原理。
2.2 操作前需对双电源备自投设备进行检查，确保其正常工作状态。
2.3 在进行双电源备自投操作前，应先将所有未存储的数据保存，并告知相关人员。
2.4 操作人员应保持操作区域的安全整洁，确保操作过程中没有其他物品干扰。
第三章操作流程3.1 操作人员需事先了解双电源备自投的运行原理和自投设备的工作状态。
3.2 操作人员应将备用电源的电压、频率等参数调整到与主电源一致。
3.3 在双电源备自投过程中，操作人员应密切关注自投设备的工作状态，确保其正常运行。
3.4 若自投设备发生故障或异常情况，操作人员应及时停止操作，并上报相关部门。
3.5 在自投完成后，操作人员应检查主电源和备用电源的电压、频率等参数是否符合要求。
3.6 操作结束后，应对设备进行清理和维护，确保设备的正常运行。
第四章安全注意事项4.1 操作过程中，严禁将金属物品或其他易导电材料靠近自投设备，以防触电或引发其他安全事故。
4.2 操作人员应时刻保持警觉，遇到突发情况需要立即停止操作，并上报相关部门。
4.3 操作期间需关注操作区域的通风情况，确保操作区域内气体的新鲜与流通。
4.4 操作人员应正确佩戴工作服和配备好相应的个人防护装备，在操作过程中需注意自身安全。
第五章紧急处理5.1 在双电源备自投过程中，若发生紧急情况，如火灾、短路等，操作人员应立即停止操作，并采取紧急措施，保证人员安全。
5.2 紧急处理结束后，应及时上报相关部门，并进行事故调查和分析，以防止类似事故再次发生。
第六章违章处理6.1 对于违反操作规程的行为，将视情况进行纪律处分，并进行相关的安全教育和培训。
10kV备自投装置原理及运行分析摘要：随着电网负荷增长及供电可靠性要求日益提高，10kV备自投重要性凸显。
10kV备自投装置的准确动作，可及时恢复供电或减少停电区域，对电力系统的安全稳定运行起着十分重要的作用。
本文将着重介绍在电力系统中应用最广的10kV备自投原理和功能，探讨相关的动作原理及闭锁条件。
关键词：备自投跳闸闭锁1.引言备自投装置又称为备用电源自动投入装置。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，当工作电源因故障断开后，备自投装置能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，大大提高供电可靠性。
随着供电可靠性要求越来越高，10kV备自投装置广泛地应用于电力系统中。
2.10kV备自投装置基本原理本文以10kV分段备投为例，主要分析10kV备自投的几种常见运行方式、工作原理和闭锁逻辑。
2.1正常运行条件分段开关3DL处于分位，进线开关1DL、 2DL均处于合位；母线均有电压；备自投功能处于投入位置2.2启动条件●II段备用I段，I段母线无压，1DL进线1无流，II段母线有压●I段备用II段， II段母线无压，2DL进线2无流，I段母线有压2.3动作过程启动条件1:若IDL处于合位，则经延时跳开1DL，确认跳开后合上3DL；若1DL处于分位，则经延时合上3DL启动条件2:若2DL处于合位，则经延时跳开2DL，确认跳开后合上3DL；若2DL处于分位，则经延时合上3DL。
工作母线失压是备自投保护启动的条件，应设置启动延时躲开电压波动。
为防止备自投保护对线路倒送电，不论进线断路器是否断开，备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。
2.4退出条件3DL处于合位置；备自投一次动作完毕；有备自投闭锁输入信号；备自投投入开关处于退出位置。
2.5备自投保护闭锁条件：（1）手动断开工作电源，备自投不应动作；（2）为防止自投在故障上，内部故障时应闭锁备自投；（3）备自投停运。

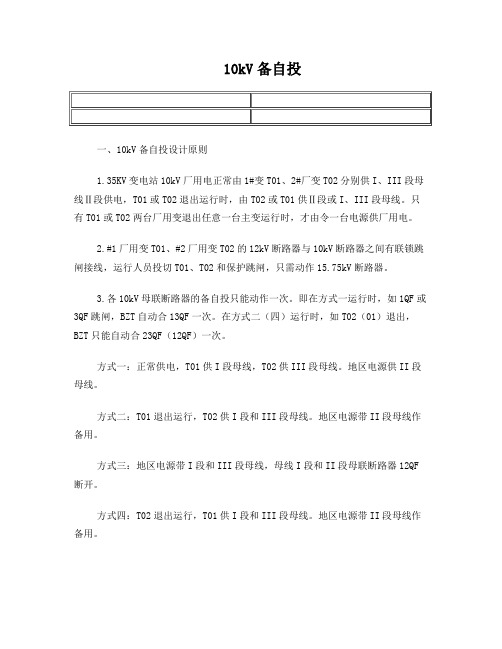

10kV备自投一、10kV备自投设计原则1.35KV变电站10kV厂用电正常由1#变T01、2#厂变T02分别供I、III段母线Ⅱ段供电，T01或T02退出运行时，由T02或T01供Ⅱ段或I、III段母线。
只有T01或T02两台厂用变退出任意一台主变运行时，才由令一台电源供厂用电。
2.#1厂用变T01、#2厂用变T02的12kV断路器与10kV断路器之间有联锁跳闸接线，运行人员投切T01、T02和保护跳闸，只需动作15.75kV断路器。
3.各10kV母联断路器的备自投只能动作一次。
即在方式一运行时，如1QF或3QF跳闸，BZT自动合13QF一次。
在方式二（四）运行时，如T02（01）退出，BZT只能自动合23QF（12QF）一次。
方式一：正常供电，T01供I段母线，T02供III段母线。
地区电源供II段母线。
方式二：T01退出运行，T02供I段和III段母线。
地区电源带II段母线作备用。
方式三：地区电源带I段和III段母线，母线I段和II段母联断路器12QF 断开。
方式四：T02退出运行，T01供I段和III段母线。
地区电源带II段母线作备用。
方式五：地区电源供I段和III段母线，母线II段和III段母联断路器23QF断开。
二、备自投（BZT）装置正常运行需满足以下条件：1.1QF、2QF、3QF、41QF、42QF、12QF、13QF、23QF的切换开关在“远控”位置。
2.直流、交流回路的小断路器均在合闸位置，各段母线PT回路和电压变送器工作正常，无报警信号。
3.BZT的切换开关在“投入”位置。
4.BZT系统运行正常，无报警信号。
5.有关的连接片按运行要求连接。
三、10kV厂用电源自动切换简要说明（见下图）1.在方式一运行时，发生以下任一情况后，41QF联跳1QF,BZT自动合母联13QF，以方式二运行（如断开的是42QF，则以方式四供电）：a.41QF由运行人员操作退出运行；或b.保护动作引起41QF跳闸；或c.母线III段有电（70%电压）、母线I段低电压（25%），BZT低压跳41QF。
10千伏双电源操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 操作前准备操作人员应熟悉双电源系统的结构、原理和操作方法。
分析变电站备自投装置运行操作注意事项
变电站备自投装置是变电站中的一种重要的安全保护设备，其作用是在主电源出现故
障或断电时，能够自动切换到备用电源，保证变电站的正常运行。
为了确保变电站备自投
装置的正常运行，需要注意以下操作事项：
一、运行前检查：在使用备自投装置前，需要对其进行检查，确保其各项性能指标符
合要求，包括电气连接、开断能力等方面。
同时，还需要检查备用电源和主电源的供电电
压是否正常，以确保其能够正常切换和工作。
二、备自投装置的投切操作：在进行投切操作前，需要进行系统状态的检测，包括主
电源是否正常，备用电源是否能够满足负载需求等。
在投切时需要严格按照操作步骤进行，确保投切的安全性和可靠性。
三、切换过程的监视和控制：在备自投装置进行切换时，需要对切换过程进行监视和
控制，确保其正常运行。
特别是在切换后需要对电气参数进行监测和调整，以确保其符合
负载需求。
四、备自投装置的维护保养：在使用备自投装置的过程中，需要进行定期的维护保养，包括清洁、检查、调试等，以确保其长时间稳定可靠运行。
同时还需要不断升级和更新，
以满足变电站的发展需求和技术要求。
综上所述，变电站备自投装置的运行操作需要与主要的技术人员密切合作，进行规范
的操作和管理。
只有这样才能确保其在实际应用中能够发挥出最大的作用，保障变电站的
正常运行和安全性。
备用电源自动投入装置的使用一、应装设备用电源自动投入装置的情况1、由双电源供电的变电站和配电站，其中一个电源经常断开作为备用。
2、发电厂、变电站内有备用变压器。
3、接有I类负荷的由双电源供电的母线段。
4、含有I类负荷的由双电源供电的成套装置。
5、某些重要机械的备用设备。
二、对备用电源自动投入装置的要求1、应保证在工作电源断开后投入备用电源。
2、工作电源故障或断路器被错误断开时，自动投入装置应延时动作。
3、手动断开工作电源、电压互感器回路断线和备用电源无电压的情况下，不应启动自动投入装置。
4、应保证自动投入装置只能动作一次。
5、自动投入装置动作后，如备用电源投到故障线路或设备上，应使保护加速动作并跳闸。
6、自动投入装置中可设置工作电源的电流闭锁回路。
7、一个备用电源同时作为几个电源的备用时，自动投入装置应保证在同一时间备用电源只能作为一个电源的备用。
8、自动投入装置可采用带母线残压闭锁或延时切换方式，也可采用带同步检定的快速切换方式。
三、微机线路的备用电源自动投入装置1、备用电源自动投入装置使系统自动装置与继电保护装置相结合，是一种对用户提供不间断供电的经济而又有效的技术措施。
2、备自投装置的核心部分采用高性能单片机，由CPU模块、继电器模块、交流电源模块、人机对话模块等构成，具有抗干扰性强、稳定可靠、使用方便等优点。
其液晶数显屏和备自投面板上所带的按键使得操作简单方便，也可通过RS485通信接口实现远程控制。
3、备自投装置采用交流不间断采样方式采集到信号后，实时进行傅里叶计算，能精确判断电源状态，并实施延时切换电源。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息。
4、备自投装置在不同电压等级(如110kV、10kV、0.4kV系统)的供配电回路中使用时，需要设定不同的电气参数。
在选择备自投功能时一定不可以投入低电压保护，以免冲突引起拒动或误动。
5、备自投装置的使用条件：1）应该有备用电源或备用设备。

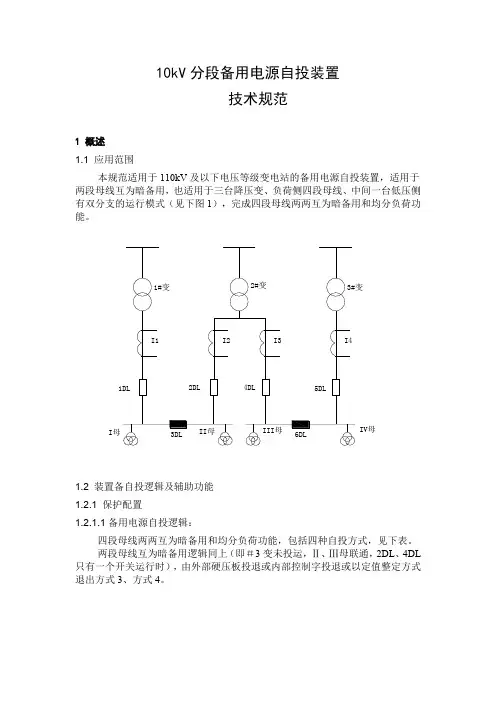

10kV 分段备用电源自投装置技术规范1 概述1.1 应用范围本规范适用于110kV 及以下电压等级变电站的备用电源自投装置，适用于两段母线互为暗备用，也适用于三台降压变、负荷侧四段母线、中间一台低压侧有双分支的运行模式（见下图1），完成四段母线两两互为暗备用和均分负荷功能。
IV母I母1.2 装置备自投逻辑及辅助功能1.2.1 保护配置1.2.1.1备用电源自投逻辑：四段母线两两互为暗备用和均分负荷功能，包括四种自投方式，见下表。
两段母线互为暗备用逻辑同上（即＃3变未投运，Ⅱ、Ⅲ母联通，2DL 、4DL 只有一个开关运行时），由外部硬压板投退或内部控制字投退或以定值整定方式退出方式3、方式4。
备注：加速启动，跳位启动，加速出口功能不再详述，为基本功能。
（如各位领导认为有必要具体说明，请反馈。
）1.2.1.2过载联切功能及逻辑：不同情况下，备自投动作后，2#变至少带两段母线负荷，特殊情况下会带上三至四段母线负荷， 2#变可能过负荷，应切除一部分次要负荷，以确保供电安全。
2#变过负荷应检查低压侧双分支同相别电流I2 与I3 相量和的幅值，并考虑备投动作后的运方。
要求对2#变设置四轮过负荷减载，至少分别输出2副减载接点，其延时应长于负荷均分功能联跳联合的全过程。
某些情况下，备自投动作后，1＃、3＃变带两段母线的负荷，也可能过负荷。
因此要求对1＃、3＃变也设置二轮过负荷减载，至少分别输出两副减载接点。
1.2.1.3其他功能：1）断路器TWJ 异常检查母线进线开关在跳位而进线电流大于无流定值经延时10s发相应的TWJ 异常信号，并闭锁相关的备自投逻辑。
2）PT 断线检查检查装置接入的四段母线的电压，断线时10S延时报PT断线信号，但不直接闭锁备自投。
3）闭锁备自投告警备自投充电完成后，任一放电条件满足，装置放电备自投并发备自投闭锁报警信号。
装置显示的备自投闭锁报警信号包括被闭锁的备自投方式和放电条件种类。
分析变电站备自投装置运行操作注意事项变电站备自投装置是变电站自动化系统的重要组成部分，具有保护电网和设备安全运行的重要作用。
在实际运行中，对于备自投装置的操作需要特别注意一些事项，以确保其正常运行。
下面我们就来分析一下变电站备自投装置运行操作的注意事项。
一、设备检查在进行备自投装置的操作之前，首先需要对相关设备进行检查。
检查包括检查备自投装置的接线端子是否松动或接触不良、检查备自投装置的电源供电是否正常等。
只有确保设备处于正常状态，才能保证备自投装置的正常运行。
二、操作人员技能进行备自投装置的操作需要有一定的技能要求，因此操作人员需要具备相关的专业知识和技能。
对于新上岗的操作人员，需要接受相关的培训，并且在熟练掌握相关技能之后才能进行操作。
只有具备足够的技能，才能保证备自投装置的操作准确、安全。
三、操作流程备自投装置的操作需要按照相应的操作流程来进行，不能随意操作。
在操作过程中，需要按照规定的步骤进行，确保每一步操作的准确性和及时性。
对于新上岗的操作人员，需要通过模拟训练和实际操作来熟悉操作流程，以免出现错误操作。
四、应急处理在备自投装置操作过程中，可能会出现一些意外情况，如设备故障、供电异常等。
操作人员需要具备应急处理的能力，可以迅速判断并处理意外情况，以确保备自投装置的正常运行。
备自投装置的操作人员需要具备一定的应急处置知识，以应对各种突发情况。
五、安全防护备自投装置的操作需要严格遵守安全操作规程，必须穿戴所需的安全防护用品，并遵守相应的安全操作规定。
在操作过程中，需要注意设备的电气安全，禁止在设备运行时进行打开盖板或其他操作。
只有做好安全防护，才能保证备自投装置的操作安全。
六、维护保养除了正常的操作外，备自投装置还需要进行定期的维护保养，确保设备的正常运行。
在运行中，需要定期对备自投装置进行检查、清洁和润滑等维护工作，及时发现并排除潜在的故障隐患。
只有做好维护保养工作，才能延长备自投装置的使用寿命。
双电源备自投操作规程
《双电源备自投操作规程》
一、适用范围
本规程适用于双电源备自投系统的操作管理，确保系统运行安全稳定。
二、系统介绍
双电源备自投系统是指当主电源故障时，系统能够自动切换到备用电源，并在正常电源恢复后自动切换回来，以确保系统连续不间断供电。
三、操作流程
1. 开机检查：值班人员需在系统投入运行前进行开机检查，确保设备正常工作，备用电源已经准备就绪。
2. 主电源故障：一旦检测到主电源发生故障，系统自动切换到备用电源。
3. 备用电源工作：系统自动切换后，值班人员需及时确认备用电源工作正常。
4. 恢复主电源：主电源恢复后，系统自动切换回主电源，值班人员需检查系统稳定运行。
四、操作注意事项
1. 禁止擅自关闭或恢复系统自投功能，需经过指定人员的授权操作。
2. 值班人员需随时留意系统运行状态，对系统出现异常情况及时处理。
3. 定期进行系统维护保养，确保设备运行正常。
五、操作记录
值班人员需定期对系统运行情况进行记录，并按规定保存相关操作记录，以备查阅。
六、其他事项
凡对本规程有异议或发现问题，应及时向上级报告，以便完善规程并保障系统运行安全。
七、规程解释权
本规程解释权属于指定管理人员。
以上是关于双电源备自投操作规程的详细介绍，希望所有操作人员严格遵守规程执行，确保系统运行的安全稳定。
常用10KV备自投流程分析－设计思想1 正常情况下，10KV Ⅰ、Ⅱ段分段运行，确保两个电源，10KVⅢ不投入运行。
10KV ⅠⅡ段每段母线只投入两个电源中的一个，当所投电源消失后，备自投动作投入另外一个电源2 当10KV每段母线上的两个电源全部消失后，全厂为一个电源运行，并不投入外来电源开关1005，流程自投入两个联络开关，10KV三段母线联络运行。
如该失压母线上的任一电源恢复，则流程自动跳开两联络开关，投入有压电源回路开关。
3 只有在全厂4回进线均无压的情况下，流程才投入外来电源1005带全厂三段母线运行。
如Ⅰ、Ⅱ段母线上任一回进线电源恢复，则自动跳开1005，恢复该回线带厂用电。
4 电源进线开关都具备失压跳闸功能。
在是失压后延时50ms跳失压开关5备自投实际动作以开关跳闸为触发条件。
二充电条件、放电条件的含义1 充电条件的含义；全部满足充电条件后，即具备了该子流程的启动条件。
充电条件不满足，该子流程不会启动，夜不会动作。
2 放电条件的含义；放电条件中的任意一项满足，则该子流程的即不满足启动条件，即该子流程不会动作。
即否决该子流程的条件。
3 自动（手动）方式：备自投装置切换开关在远方（现地）位置。
4 外部闭锁输入（合闸闭锁）；开关未储能、保护动作信号未复归、开关在近控位置等。
三实例分析实例：分段备投（M152）充电条件：满足子流程M152启动的四个条件必须全部符合，M152才有可能启动。
即：Ⅰ母、Ⅱ母均有压；7DL、6DL在分位；经15ms延时充电完成；自动方式。
放电条件：满足子流程M152放电条件中任何的一个，该流程将否决，即不动作。
即Ⅰ母、Ⅱ母均无压；7DL、6DL在合位；外部闭锁输入（7DL、6DL合闸闭锁）；手动方式。
自投方式：即动作情况A 充电完成后，如1#、3#电源进线均出现失压，则Ⅰ母无压，Ⅱ母有压，经50ms延时后由失压动作跳1DL（3 DL），确认1DL（3 DL）跳开后备自投动作合上7DL、6DL.B 充电完成后，如2# 4#电源进线均出现失压，则Ⅱ母无压，Ⅰ母有压，经50ms延时后由失压动作跳2DL（4 DL）,确认2DL （4 DL）跳开后备自投动作合上7DL、6DL.C 充电完成后，如1#、2#、3#、4#进线均出现失压，则Ⅰ母、Ⅱ母均有压，经50ms延时后由失压动作跳1DL（3DL）、2DL（4DL）跳开后备自投动作合上5DL，确认5DL合上后合上7DL、6DL.D 充电完成后，人为跳开4DL，则Ⅱ母无压，Ⅰ母有压，备自投动作合上7DL、6DL。
铁路10kV配电所备自投原理及调试方法摘要：近年来随着铁路运营里程逐年增加。
截止到2022年底在我国铁路运营里程数已经到了15.5万km，高铁运营里程4.2万km。
而且大部分铁路完成了电气自动化经营。
同时也对供电系统的可靠性给出了更高规定。
为了保证电气自动化铁路电力需求，供电系统自动化水平也在不断提高。
针对维修和校准工作人员必须掌握更多的自动化技术专业知识。
铁路10kV配电所主要承担的铁路沿途通讯、数据信号、站场的供电，确保列车的安全驾驶，对供电的可靠性和协调能力明确提出更高的需求。
配电所加设开关电源备自投设备，确保了供电系统供电可靠性，与此同时对多开关电源供电系统，确保了供电持续性，因而，铁路10kV 配电所备自投调节及典型性故障诊断至关重要。
关键词：铁路10kV配电所；备自投原理；调试方法1铁路电力供电系统组成及原则特点分析1.1供电原则针对高速铁路电力供电系统，在确定供电原理时，应从三个方面进行研究和分析：一方面，供电系统应严格遵守客运线路安全可靠供电的概念要求；另一方面，我们将从免维护、小修和实行休班原则等方面，主动改进和完善现有铁路供电系统，确保铁路供电系统稳定可靠运行。
同时，从可靠、安全、可靠的理念出发，结合各用电装置的实际需要，对不同等级的供配电系统进行比较和分析。
除非是由于不可抗拒的原因或人为的破坏，否则，铁路供电系统的可靠性必须满足24h运行的要求，包括天窗的维护时间。
此外，必须严格遵守铁路供电标准模块化、标准化的原则，尽可能地降低维护和维护费用。
1.2供电特点根据运营经验，铁路供电系统具有以下供电特点：(1）铁道供电系统的电压水平比较低，变电站结构比较单一。
就国内大部分高速铁路的运营工作来说，在电压等级上都是要求比较低的，从实际出发，从电力系统的使用标准来看，高速铁路的电力系统主要是10kV和35kV。
同时，由于其结构特点比较单一，对电力负荷的要求也比较低。
(2）线路电源系统的接线方式比较简单。
10KV分段备自投保护测控装置RCS-9651-BJK - 图文RCS-9651_BJK备用电源自投与分段开关保护测控装置技术使用说明书Ver3.06南瑞继保电气有限公司2003年2月RCS-9651_BJK备用电源自投与分段开关保护测控装置(北京局开关站特殊分段开关备自投)1基本配置及技术数据1.1基本配置备用电源自投方面的主要功能有：两种方式的无压启动分段开关备自投，两种方式的位置启动分段开关备自投。
保护方面的主要功能有：1）两段经复压闭锁的定时限过流保护（三相式）；2）-段零序过流保护；3）合闸后加速保护（零序加速段、可经复压闭锁的过流加速段）；4）故障录波。
测控方面的主要功能有：1）4路遥信开入采集、装置遥信变位、事故遥信；2）分段开关遥控分合3）P、Q、IA、IC、COSφ 5个模拟量的遥测；4）分段开关事故分合次数统计及事件SOE等。
1.2 技术数据 1.2.1 额定数据直流电源：220V/110V(允许偏差+15％，-20％) 交流电压：100V 交流电流：5A/1A 频率：50Hz 1.2.2 功耗：交流电压：< 0.5V A/相交流电流：< 1V A/相(In =5A) < 0.5V A/相(In =1A) 直流：正常< 15W 跳闸< 25W 1.2.3 主要技术指标：①过流保护电流定值：0.1In～20In 时间定值：0～100S 电流电压定值误差：< 5％时间定值误差：< 0.1%整定值+35ms②自投和重合闸自投时间：0～100S 重合闸时间：0～9.9S 电压定值误差：< 5％时间定值误差：< 0.5%整定值2装置原理2.1模拟量输入外部电流及电压输入经隔离互感器隔离变换后，由低通滤波器输入模数变换器，CPU 采样数字处理后形成各种保护继电器，并计算各种遥测量。
Ua1、Ub1、Uc1为Ⅰ母电压，角结输入，Ua2、Ub2、Uc2为Ⅱ母电压，角结输入。
10KV高压开关柜母联备自投的工作原理是什么？和操作规
程？
展开全文
10KV高压开关柜母联备自投的工作原理：
母联备自投用于两路电源的自动快速互投。
一般用在双电源系统中，两台进线电源柜供电时母联不投入，在一路电源进线停电时分断，并可自动投入母联开关，实现让一路电源带系统的所有设备。
操作规程：
备自投动作过程为，两路进线开关柜中，当检测到本侧电源失压，备自投保护启动跳本侧开关，确认本侧开关跳开后，同时检测两侧电源进线侧电压，有一侧电压大于70V（相当于7kV），则合母联开关。
备自投保护必须在充电完成后才能动作，而充电完成的条件就包括母联开关处于工作位置、处于分闸位置、两侧至少一侧电源大于70V、进线开关有电且进线开关处于合位。
采用综合继保装置后，这些功能可以自动实现。
如果不用自投则需要明确的操作规程，比如检某进线开关电源电压，确认无压后分该进线开关，检另一进线电源电压，确认母联开关位置，正常后合母联开关。
（有些系统还需要考虑二次回路中的电压信号切换）。
IOKV双电源备自投装置操作说明及注意事项
配电设备必须进行命名和编号，进行手动操作时，应按操作程序表进行，一人操作，一人监护。
1.送电操作：高压开关柜在具备送电备件下，首先检查主备两端进线电源侧带电（带电指示器灯亮）；检查备用电源进线断路器确在运行分开位置；检查二次控制回路及直流操作电源完好；检查备自投装置确在自动投入状态；检查主备进线断路器联锁装置（防合环误操作机械电气闭锁装置）接入可靠；检查主备电源进线柜微机保护装置（含备自投装置）系统取样二次电压（反应IOKV线电压或相电压）正确；以及检查高低压开关柜和变压器等一切完好情况下，主电源进线断路器通过二次控制开关（仪表门面板）电动合闸（后依次进行高压出线柜、变压器、低压柜的送电操作），配电设备带电工作。
2、停电操作：与送电操作顺序相反。
运行方式如变更为一路运行另一路退出，或两路同时停运检修，则在断路器电动分闸后将手车式断路器自运行位置摇出至检修位置，并挂〃禁止合闸，有人工作〃表示牌。
二次操作电源需退出的须将二次控制开关分开。
3、正常运行检查：正常运行中由主电源供电。
主电源进线断路器在运行合闸位置,备用电源进线断路器在运行分开状态，微机保护备自投装置应在自动投入状态，二次控制回路控制开关均在闭合位置，提供操作电源装
置的直流电源装置应显示系统正常，直流电压输出正常（保护装置显示屏及指示灯亮）。
4、异常情况下：
1＞主电源突然失电：在操作电源和备自投装置正常情况下，备自投装置经设定的时间间隔（一般KlOS）自动将备用电源进线断路器合闸。
由主电源切换为备用电源供电，主电源进线断路器处于运行分开状态,检查其它设备有无异常后系统恢复正常工作（如备用电源所供负荷于主电源非1/1比例而仅为保负荷时,在备用电源保安负荷投入前应有非保安负荷自动切除措施）。
2›主备电源均突然失电：此情况出现较少。
说明电网可能出现线路故障，需将两侧进线断路器或有故障的进线断路器摇出至试验位置，待查明原因后再按顺序要求送电。
3＞二次操作电源消失（直流电源装置故障无输出）：保护装置显示屏及指示灯均不亮，微机保护和备自投功能装置不能工作，如主电源断电，需人工进行倒电，须先将主电源进线断路器手动分闸（断路器本体面板分闸按钮），后摇出至检修位置，再将备用电源进线断路器手动合闸（断路器本体面板合闸按钮）。
检查一二次设备无异常后系统恢复工作。
直流电源装置故障不能修复无控制电源应及时通知制造厂家处理。
5、特别说明：设备日常操作在正常情况下应采用电动进行分合闸操作，对未装设断路器闭锁电磁铁的两侧进线设备，在设备正常工作时严禁断路
器本体手动合分闸（特别在主电源带电工作时，严禁进行备用电源断路器本体手动合闸或其它因素误合闸），以免造成双电源合环或瞬间合环，影响设备及电网安全稳定运行。
