电力机车工作原理电力机车是一种利用电力驱动的铁路机车，它通过电力传动系统实现牵引和制动功能。
本文将详细介绍电力机车的工作原理，包括电力供应系统、传动系统和控制系统。
一、电力供应系统电力机车的电力供应系统主要由电源、集电装置和电力传输装置组成。
电源可以是交流或直流电源，常见的是交流电源。
集电装置通常由集电弓和集电轮组成，用于接触电气化铁路的供电线路。
电力传输装置将电能从集电装置传输到机车的主电路中。
二、传动系统电力机车的传动系统主要由牵引电机、齿轮箱和传动轴组成。
牵引电机是电力机车的关键组件，它将电能转化为机械能，提供牵引力。
齿轮箱用于调节牵引电机输出的转矩和速度，以适应不同的牵引要求。
传动轴将齿轮箱输出的动力传输到车轮上，实现机车的牵引功能。
三、控制系统电力机车的控制系统主要包括牵引控制和制动控制。
牵引控制系统用于控制牵引电机的输出功率和转矩，以实现机车的加速、减速和恒速运行。
制动控制系统用于控制机车的制动力，包括电阻制动、再生制动和空气制动等。
在实际运行中，电力机车的工作原理如下：1. 电源供应电能给机车的集电装置，集电装置通过接触供电线路，将电能传输到机车的主电路中。
2. 主电路将电能传输到牵引电机，牵引电机将电能转化为机械能，提供牵引力。
3. 牵引控制系统通过调节牵引电机的输出功率和转矩，控制机车的运行速度和牵引力。
4. 传动系统将牵引电机输出的动力传输到车轮上，实现机车的牵引功能。
5. 制动控制系统通过控制机车的制动力，实现机车的减速和停车。
总结：电力机车的工作原理主要包括电力供应系统、传动系统和控制系统。
电力供应系统负责将电能供应给机车的主电路，传动系统将电能转化为机械能，提供牵引力，控制系统实现牵引和制动控制。
电力机车通过这些系统的协调工作，实现了高效、环保的铁路运输。

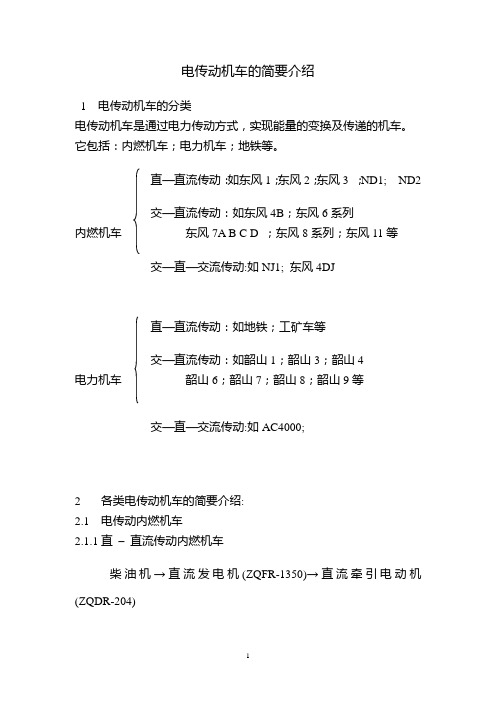

电传动机车的简要介绍1 电传动机车的分类电传动机车是通过电力传动方式，实现能量的变换及传递的机车。
它包括：内燃机车；电力机车；地铁等。
直—直流传动：如东风1；东风2；东风3 ；ND1; ND2交—直流传动：如东风4B；东风6系列内燃机车东风7A B C D ；东风8系列；东风11等交—直—交流传动:如NJ1; 东风4DJ直—直流传动：如地铁；工矿车等交—直流传动：如韶山1；韶山3；韶山4电力机车韶山6；韶山7；韶山8；韶山9等交—直—交流传动:如AC4000;2各类电传动机车的简要介绍:2.1 电传动内燃机车2.1.1直–直流传动内燃机车柴油机→直流发电机(ZQFR-1350)→直流牵引电动机(ZQDR-204)2.1.2交–直流传动内燃机车2.1.2.1电传动部分工作原理柴油机→同步主发电机(TQFR-3000)→整流柜→直流牵引电动机(ZQDR-410)交—直流传动内燃机车的主电路图1-1 DF4机车牵引工况主电路F~ 同步主发电机TQFR-3000ZL 硅整流柜D= 直流牵引电动机ZQDR-410 6台FX 反向器RX1、RX2磁场削弱电阻当RX1闭合时，磁场削弱系数β1=70%当RX1闭合时，磁场削弱系数β2=54%当RX1和RX2同时闭合时βmin=43%。
图1-2 DF4机车制动工况主电路R2制动电阻柜直流牵引电动机改接为他励直流发电机，发出电能消耗在制动电阻上，并产生制动力。
电动机6个主极绕组串联之后，由硅整流柜供电。
机车辅助回路系统：DF4机车辅助回路供电由ZQF-80直流起动发电机承担。
ZQF-80直流起动发电机的作用：（1）ZQF-80直流起动发电机主极铁心上有两个绕组，串励绕组和他励绕组。
下图1-3为DF4机车辅助电路图，图中T1、T2为ZQF-80他励绕组RL励磁绕组QBD启动泵RBD燃油泵YD风扇电机TD 通风机电机XDC蓄电池（2）当柴油机起动前ZQF-80是一个串励直流电动机由蓄电池供电，带动柴油机起动到n min=430r/min。
电力牵引传动控制系统：核心技术与应用优势一、电力牵引传动控制系统概述电力牵引传动控制系统，作为现代轨道交通领域的关键技术，以其高效、环保、低噪音等优势，逐渐成为我国铁路、城市轨道交通等领域的主流驱动方式。
该系统主要包括电力变换、电机控制、传动装置及监控系统等部分，通过先进的控制策略，实现列车牵引与制动的高效运行。
二、电力牵引传动控制系统的核心技术1. 电力变换技术电力变换技术是电力牵引传动控制系统的核心，主要包括整流、逆变和滤波等环节。
通过对输入的电能进行高效转换，为电机提供稳定、可靠的电源供应，确保列车在各种工况下都能实现优异的牵引性能。
2. 电机控制技术电机控制技术主要针对牵引电机进行精确控制，包括速度、转矩和位置控制等。
采用矢量控制、直接转矩控制等先进控制策略，实现电机的高效、稳定运行，降低能耗，提高列车运行品质。
3. 传动装置技术传动装置技术主要包括齿轮箱、联轴器等部件，将电机输出的动力传递到车轮，实现列车的牵引和制动。
通过优化传动装置的设计，降低噪音、提高传动效率，确保列车运行的安全性和舒适性。
4. 监控系统技术监控系统技术负责对整个电力牵引传动控制系统进行实时监控，包括故障诊断、保护、数据处理等功能。
通过集成化、智能化的监控手段，提高系统的可靠性和运行稳定性。
三、电力牵引传动控制系统的应用优势1. 节能环保电力牵引传动控制系统采用电能作为动力来源，相较于传统燃油驱动方式，具有显著的节能环保优势。
同时，系统的高效运行有助于降低能源消耗，减少污染物排放。
2. 运行速度快电力牵引传动控制系统具有较高的功率密度，能够实现列车的快速启动、加速和制动，提高运行速度，缩短运行时间。
3. 维护成本低相较于传统传动系统，电力牵引传动控制系统结构简单，故障率低，维护方便。
通过智能化监控手段，可实现故障预警和远程诊断，降低维护成本。
4. 噪音低、舒适性高电力牵引传动控制系统采用交流电机驱动，相较于直流电机，噪音更低，振动更小，提高了乘客的舒适度。
电力机车工作原理标题：电力机车工作原理引言概述：电力机车是一种利用电力驱动的火车，其工作原理是通过电力系统将电能转换为机械能，从而驱动火车行驶。
电力机车在铁路运输中起着重要作用，其工作原理的了解对于提高火车运行效率和安全性至关重要。
一、电力机车的供电系统1.1 高压输电系统：电力机车通过高压输电系统从供电站获取电能。
1.2 变压器：将高压电能转换为适合电机使用的低压电能。
1.3 电池组：在断电或临时停电情况下提供电力供应。
二、电力机车的传动系统2.1 电动机：电力机车的主要驱动力，将电能转换为机械能。
2.2 牵引系统：将电动机产生的动力传递给火车车轮，实现牵引。
2.3 制动系统：通过电动机反向工作或机械制动实现减速和制动。
三、电力机车的辅助系统3.1 空气压缩机：为列车的制动系统提供压缩空气。
3.2 冷却系统：保持电动机和变压器的正常工作温度。
3.3 供暖系统：为列车提供乘客舒适的温度。
四、电力机车的控制系统4.1 主控制器：控制电动机的启停、转速和牵引力。
4.2 保护系统：监测电力机车各部件的工作状态，保障安全运行。
4.3 信号系统：接收信号指令，控制电力机车的运行方向和速度。
五、电力机车的维护和保养5.1 定期检查：对电力机车各部件进行定期检查，确保工作正常。
5.2 润滑维护：保证机械部件的良好运转，延长使用寿命。
5.3 故障排除：及时处理电力机车的故障，确保列车运行安全可靠。
结论：电力机车的工作原理涉及多个系统的协同作用，对于确保火车运行的顺利和安全至关重要。
通过对电力机车的供电、传动、辅助、控制系统的了解，可以更好地理解电力机车的工作原理，为铁路运输提供更高效、更安全的服务。
