V E S D A主动式空气采样早期报警系统方案介绍精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-VESDA主动式空气采样早期报警系统方案介绍一、系统设计方案符合中华人民共和国之条例及规范包括：《建筑设计防火规范》GBJ16-98《火灾自动报警系统设计规范》GB50116-98《火灾自动报警系统施工及验收规范》GB50117-98《VESDA空气采样烟雾探测系统设计、施工验收技术条件》Q/HYC001-1999建筑平面图二、VESDA通过的论证VESDA产品已通过ISO9002质量体系标准认证，产品的设计均满足国际消防和安全标准，该公司与国际认可组织合作，正根据下列标准进行生产。

NTC：中国SSL：澳大利亚和新西兰（AS1603.8-1996）UL：美国（UL268-1996.12）ULC：加拿大（UL268-1996.12）FM：美国（FM3230-3250，FM3280）LPC：英国（CEA GEI 1-048）AFNOR：法国（NFS61-950）由于VESDA早期烟雾探测系统已得到上述机构的认可，因此我们可在世界各地安装和使用该系统。

三、VESDA设备技术指标：1.系统规格供电电压：18-30V DC 电源功耗：5.7-11W（静态，报警状态时加1.3W）电流消耗：240VmA（报警状态时加50Ma）环境温度：00C-390 C（探测器环境温度）-200C -600C（采样区温度）相对湿度：10-95%（无露点）探测器灵敏度：（0.005-20%obs/m）探测器保护面积：200m2 （最大）采样管网：200M （四报管组合长度，若使用单管时，其长度可达100M）信号输出：30VDC，2A（C型，7个继电器输出）体积：350mmX225mmX125mm（探测器主机）140mmX150mmX90mm（远程显示部件）19“ X3UX4”（ 19”集中显示机架）重量：4kg（带显示和编程模块的主机）1kg（带显示模块的远程显示部件）4kg（不带电池的智能电源）一个VESDA网容纳的最大部件数：2502.VESDA设备主要特点：（1）灵敏度高，探测范围宽VESDA 系列产品，按灵敏度分为三个等级，即：0.01%obs/m/、 0.02%obs/m、0.005%obs/m传统的烟感报警器灵敏度为： 20%obs/m因此，该系列产品比目前国内外普通使用的传统烟感报警器的灵敏度高几百倍到千倍。

威士达操作手册 Company number【1089WT-1898YT-1W8CB-9UUT-92108】2.2 采样管网及空气抽吸系统VESDA系统的采样管网和机内的抽吸系统是非常关键的部分。

这一部分要保证机器所覆盖的保护区内各采样管都有均匀的探测灵敏度。

(见图一)采样管是一中空的管子，根据设计在其不同的部位开有采样孔。

采样管一端连接探测器，另一端有一个端帽。

采样孔的位置、大小、多少以及端帽孔的大小要经过设计并用Aspire评估软件仿真计算决定。

采样管入口总成的结构，保证四条采样管的气流都有均等的机会进入探测器，并监测气流的异常变化。

VLP型探测器四条采样管的气流经采样管入口总成后混合起来，然后气流经过滤器过滤后送激光腔检测。

VLS扫描型探测器在混合气流中烟雾含量低于扫描阈值时，检测方式同VLP型。

当混合气流中烟雾含量达到扫描阈值后，采样管入口总成上的阀门机构开始动作，首先全部关闭四条采样管，然后逐一分别打开采样管，并在每条采样管上持续一段时间，探测究竟是哪条采样管的保护区出现了报警事件。

这一过程称为“扫描”。

2.3 分布式单片机系统VESDA系统主要有以下四种模块化的功能部件：探测器、编程器、显示器和高级接口。

其每一种都是相对独立的智能化单片机功能单元。

那么它们组合后又是如何协调工作的呢？这就要靠基于RS485的VESDA网。

各功能部件不论距离远近(最远1.3公里)都连VESDA网上，然后各部件间相互通讯、传递信息，形成一个既独立又统一、协调工作的分布式单片机系统。

(见图三)图三 VESDA网络探测器----是各部件中功能最强、任务最重的单元。

它要处理烟雾信息、气流信息；监测探测器内部各部分的工件状态；以及控制输出信息，接受其它部件如编程器、显示器送来的操作指令，存储事件信息等等。

VESDA与其他空气采样系统比较，不同之处在于采用安全性一类激光器，并且能作到对烟雾量进行绝对值测量。

显示器----执行探测器送达的显示信息，接受人工键盘输入，并转达给探测器。

VESDA主动式空气采样早期报警系统方案介绍一、系统设计方案符合中华人民共和国之条例及规范包括：《建筑设计防火规范》GBJ16-98《火灾自动报警系统设计规范》GB50116-98《火灾自动报警系统施工及验收规范》GB50117-98《VESDA空气采样烟雾探测系统设计、施工验收技术条件》Q/HYC001-1999建筑平面图二、VESDA通过的论证VESDA产品已通过ISO9002质量体系标准认证，产品的设计均满足国际消防和安全标准，该公司与国际认可组织合作，正根据下列标准进行生产。

NTC：中国SSL：澳大利亚和新西兰（AS1603.8-1996）UL：美国（UL268-1996.12）ULC：加拿大（UL268-1996.12）FM：美国（FM3230-3250，FM3280）LPC：英国（CEA GEI 1-048）AFNOR：法国（NFS61-950）由于VESDA早期烟雾探测系统已得到上述机构的认可，因此我们可在世界各地安装和使用该系统。

三、VESDA设备技术指标：1.系统规格供电电压：18-30V DC 电源功耗：5.7-11W（静态，报警状态时加1.3W）电流消耗：240VmA（报警状态时加50Ma）环境温度：00C-390 C（探测器环境温度）-200C -600C（采样区温度）相对湿度：10-95%（无露点）探测器灵敏度：（0.005-20%obs/m）探测器保护面积：200m2 （最大）采样管网：200M （四报管组合长度，若使用单管时，其长度可达100M）信号输出：30VDC，2A（C型，7个继电器输出）体积：350mmX225mmX125mm（探测器主机）140mmX150mmX90mm（远程显示部件）19“ X3UX4”（ 19”集中显示机架）重量：4kg（带显示和编程模块的主机）1kg（带显示模块的远程显示部件）4kg（不带电池的智能电源）一个VESDA网容纳的最大部件数：2502.VESDA设备主要特点：（1）灵敏度高，探测范围宽VESDA 系列产品，按灵敏度分为三个等级，即：0.01%obs/m/、 0.02%obs/m、 0.005%obs/m 传统的烟感报警器灵敏度为： 20%obs/m因此，该系列产品比目前国内外普通使用的传统烟感报警器的灵敏度高几百倍到千倍。

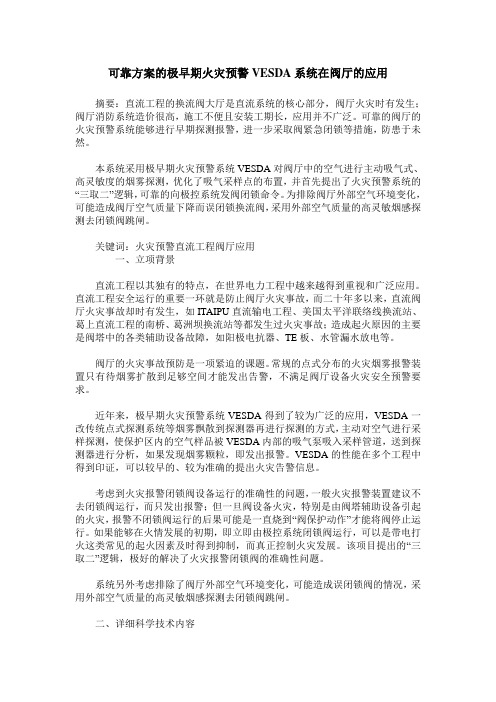

可靠方案的极早期火灾预警VESDA系统在阀厅的应用摘要：直流工程的换流阀大厅是直流系统的核心部分，阀厅火灾时有发生；阀厅消防系统造价很高，施工不便且安装工期长，应用并不广泛。

可靠的阀厅的火灾预警系统能够进行早期探测报警，进一步采取阀紧急闭锁等措施，防患于未然。

本系统采用极早期火灾预警系统VESDA对阀厅中的空气进行主动吸气式、高灵敏度的烟雾探测，优化了吸气采样点的布置，并首先提出了火灾预警系统的“三取二”逻辑，可靠的向极控系统发阀闭锁命令。

为排除阀厅外部空气环境变化，可能造成阀厅空气质量下降而误闭锁换流阀，采用外部空气质量的高灵敏烟感探测去闭锁阀跳闸。

关键词：火灾预警直流工程阀厅应用一、立项背景直流工程以其独有的特点，在世界电力工程中越来越得到重视和广泛应用。

直流工程安全运行的重要一环就是防止阀厅火灾事故，而二十年多以来，直流阀厅火灾事故却时有发生，如ITAIPU直流输电工程、美国太平洋联络线换流站、葛上直流工程的南桥、葛洲坝换流站等都发生过火灾事故；造成起火原因的主要是阀塔中的各类辅助设备故障，如阳极电抗器、TE板、水管漏水放电等。

阀厅的火灾事故预防是一项紧迫的课题。

常规的点式分布的火灾烟雾报警装置只有待烟雾扩散到足够空间才能发出告警，不满足阀厅设备火灾安全预警要求。

近年来，极早期火灾预警系统VESDA得到了较为广泛的应用，VESDA一改传统点式探测系统等烟雾飘散到探测器再进行探测的方式，主动对空气进行采样探测，使保护区内的空气样品被VESDA内部的吸气泵吸入采样管道，送到探测器进行分析，如果发现烟雾颗粒，即发出报警。

VESDA的性能在多个工程中得到印证，可以较早的、较为准确的提出火灾告警信息。

考虑到火灾报警闭锁阀设备运行的准确性的问题，一般火灾报警装置建议不去闭锁阀运行，而只发出报警；但一旦阀设备火灾，特别是由阀塔辅助设备引起的火灾，报警不闭锁阀运行的后果可能是一直烧到“阀保护动作”才能将阀停止运行。

威士达操作手册 Document number【980KGB-6898YT-769T8CB-246UT-18GG08】从图示可见，当粒子很小时象气体的分子，其散射光呈球面型，各个方向上的光散射强度几乎相等。

随着粒子尺寸的加大，其散射光沿入射光前进方向上的光强度增大，反方向的光减弱。

空气中悬浮的粒子尺寸大小不一，形状各异。

因此要对烟雾粒子进行探测，必须排除大的灰尘粒子的干扰。

根据燃烧物质的不同，烟雾粒子的直径尺寸从0.01um到10um，其中天然物质燃烧产生的烟雾粒子尺寸小，而人造物质燃烧产生的烟雾粒子尺寸大。

2.2 采样管网及空气抽吸系统VESDA系统的采样管网和机内的抽吸系统是非常关键的部分。

这一部分要保证机器所覆盖的保护区内各采样管都有均匀的探测灵敏度。

(见图一)采样管是一中空的管子，根据设计在其不同的部位开有采样孔。

采样管一端连接探测器，另一端有一个端帽。

采样孔的位置、大小、多少以及端帽孔的大小要经过设计并用Aspire评估软件仿真计算决定。

采样管入口总成的结构，保证四条采样管的气流都有均等的机会进入探测器，并监测气流的异常变化。

VLP型探测器四条采样管的气流经采样管入口总成后混合起来，然后气流经过滤器过滤后送激光腔检测。

VLS扫描型探测器在混合气流中烟雾含量低于扫描阈值时，检测方式同VLP型。

当混合气流中烟雾含量达到扫描阈值后，采样管入口总成上的阀门机构开始动作，首先全部关闭四条采样管，然后逐一分别打开采样管，并在每条采样管上持续一段时间，探测究竟是哪条采样管的保护区出现了报警事件。

这一过程称为“扫描”。

2.3 分布式单片机系统VESDA系统主要有以下四种模块化的功能部件：探测器、编程器、显示器和高级接口。

其每一种都是相对独立的智能化单片机功能单元。

那么它们组合后又是如何协调工作的呢？这就要靠基于RS485的VESDA网。

各功能部件不论距离远近(最远1.3公里)都连VESDA网上，然后各部件间相互通讯、传递信息，形成一个既独立又统一、协调工作的分布式单片机系统。

一． VESDA威士达系统工作原理VESDA威士达系统是一种基于激光探测技术和微处理器控制技术的烟雾探测装置。

具有许多其它烟雾检测系统不具备的特性。

这些特性改善了烟雾探测设备的性能，简化了操作并增加了系统可靠性。

VESDA设计思想是在火灾初期(过热、阴燃、低热辐射或气溶胶生成阶段)的探测与报警，报警时间比传统探测设备早数小时以上，可以在火灾初期发现从而消除火灾隐患，使火灾的损失降到最小。

VESDA的工作原理是通过分布在被保护区域内的采样管网采集空气样品，经过一个特殊的过滤装置滤掉灰尘后送至激光探测腔，对空气中因燃烧产生的烟雾微粒进行测定，根据程序分析判断是否有火情产生，进而发出警报。

二． VESDA系统工作特性1．探测方式及工作过程VESDA（Very Early Smoke Detection Apparatus）通过对火灾前兆——烟雾的探测发现火灾隐患。

VESDA系统利用其设备内的吸气泵，通过分布在保护区内的采样管网，连续采集空气样品，经过滤器过滤灰尘后，送至激光探测腔分析。

激光探测腔利用激光散射方式发现空气样品中的异常烟雾颗粒，探测结果经计算后判断是否发生火情，进而报警并发出控制信号，同时储存报警事件及时间。

2．探测能力及报警阈值VESDA系统对烟雾分辨率为0.00075%obs/m。

报警阈值设定范围为0.005%~~20%obs/m，四级报警阈值（警告，行动，火警1，火警2），可人工或自动调整，并可区分上下班、周末、节假日等等情况，自动调节报警阈值。

3．报警时间VESDA极高的探测能力使其可在火灾早期酝酿阶段即能发现火灾隐患。

4．采样方式VESDA系统采样方式灵活，根据需要可以分为：★天花板采样采样管网布置在房顶天花板下，通过烟雾自然上升，进行采样探测。

★回风口采样在有空调系统的环境中，采样管布置在回风口处，当烟雾随空气流经回风口时，即可被发现。

VESDA的独特探测方式使其不易受气流影响。

威士达（VESDA）空气采样早期预警系统特性：主动抽取气样，既克服了被动等待和空气流动的影响，又赢得了时间。

激光探测，敏捷度高，能够探测到不可见烟，在形成火灾之前很长时间提供多级预警。

管网布置灵活，既能够根据实际状况拟定采样点，又能够提供全方面的综合保护。

含有专利保护的独特构造，抗灰尘、抗干扰，避免误报警。

网络功效强，便于集中监控，既能够联成本地网VESDAnet，又能够通过电信公用网络或局域网，实现集中监控。

18000 个历史纪录，方便查找火警和故障因素。

自学习，自适应，自动设立报警阈值。

自清洗系统光学部件，确保系统长久稳定的运行。

概述威士达（VESDA）极早期火灾报警系统是澳大利亚VISION 公司在二十世纪七十年代研制出来的，并快速占领了全球市场。

1998 年，VISION 公司推出了全新产品——VESDA 激光加强型（LaserPLUS）早期烟雾探测系统，使其在空气采样式烟雾探测产品上又向前迈出了大大的一步。

以来，根据市场发展的需要，VISION 公司不停推出新的产品满足顾客的不同需求。

威士达（VESDA）极早期火灾报警系统以其先进的技术和优秀的品质赢得了名誉，坚定了VISION 公司在世界上的领先地位。

威士达（VESDA）通过灵活的管网系统主动抽取空气样品，克服了保护区空气流动的影响；使用激光探测烟雾，含有超高敏捷度，能够探测出火灾发生早期的不可见烟，达成早期预警的目的；威士达（VESDA）采用独创的灰尘过滤技术、识别技术及人工神经网络智能技术鉴别火灾，避免了误报警。

威士达（VESDA）集创新的硬件技术与智能的软件技术于一身，以其独特的原理、卓越的性能，成为当今世界最抱负的极早期火灾探测系统。

主机构成及工作流程威士达（VESDA）主机内有抽气泵、气流传感器、激光探测腔、数据解决板等。

系统在高效抽气泵的作用下，通过伸向保护区的管道网络持续不停地抽取空气样品，气样首先通过过滤器，将灰尘滤掉，然后进入激光探测腔，在探测腔内特定的位置上安装有激光源及接受器，激光源发出的光束照射到空气样品上，如果有烟粒子存在，光束将产生散射，光接受器接受散射的光信号。

威士达（VESDA）空气采样早期预警系统特性：主动抽取气样，既克服了被动等待和空气流动的影响，又赢得了时间。

激光探测，敏捷度高，能够探测到不可见烟，在形成火灾之前很长时间提供多级预警。

管网布置灵活，既能够根据实际状况拟定采样点，又能够提供全方面的综合保护。

含有专利保护的独特构造，抗灰尘、抗干扰，避免误报警。

网络功效强，便于集中监控，既能够联成本地网VESDAnet，又能够通过电信公用网络或局域网，实现集中监控。

18000 个历史纪录，方便查找火警和故障因素。

自学习，自适应，自动设立报警阈值。

自清洗系统光学部件，确保系统长久稳定的运行。

概述威士达（VESDA）极早期火灾报警系统是澳大利亚VISION 公司在二十世纪七十年代研制出来的，并快速占领了全球市场。

1998 年，VISION 公司推出了全新产品——VESDA 激光加强型（LaserPLUS）早期烟雾探测系统，使其在空气采样式烟雾探测产品上又向前迈出了大大的一步。

以来，根据市场发展的需要，VISION 公司不停推出新的产品满足顾客的不同需求。

威士达（VESDA）极早期火灾报警系统以其先进的技术和优秀的品质赢得了名誉，坚定了VISION 公司在世界上的领先地位。

威士达（VESDA）通过灵活的管网系统主动抽取空气样品，克服了保护区空气流动的影响；使用激光探测烟雾，含有超高敏捷度，能够探测出火灾发生早期的不可见烟，达成早期预警的目的；威士达（VESDA）采用独创的灰尘过滤技术、识别技术及人工神经网络智能技术鉴别火灾，避免了误报警。

威士达（VESDA）集创新的硬件技术与智能的软件技术于一身，以其独特的原理、卓越的性能，成为当今世界最抱负的极早期火灾探测系统。

主机构成及工作流程威士达（VESDA）主机内有抽气泵、气流传感器、激光探测腔、数据解决板等。

系统在高效抽气泵的作用下，通过伸向保护区的管道网络持续不停地抽取空气样品，气样首先通过过滤器，将灰尘滤掉，然后进入激光探测腔，在探测腔内特定的位置上安装有激光源及接受器，激光源发出的光束照射到空气样品上，如果有烟粒子存在，光束将产生散射，光接受器接受散射的光信号。

系统组件探测器含有以下组件：• 1 个吸气式烟雾探测器• 1 个安装支架• 1 个直接在安装面安装探测器的模板• 1 个用于监控式GPI 的线路终端电阻器• 1 本安装说明书（本文件）• 1 个切管器(用胶带贴在探测器门内)安装基本条件• 24 VDC 电源和备用电池，符合本地火灾防护法规和标准。

• 安装支架所使用的螺丝与嵌件(根据安装位置决定)。

• 进行探测器初始配置需使用的A 型至B 型USB接口导线。

• 系统设计指定的标签，例如采样点标签 。

• 符合外壳的IP40等级的电缆葛兰。

• 导管，在系统设计中说明。

• 1.1 mm2 (18 AWG)或更大的电源线缆。

• 24AWG-12AWG控制器回路接线规格。

• 用于初始配置的带有Xtralis VSC软件的PC或笔记本电脑。

• 在公司网络中添加探测器的标准连接说明。

遵循的标准UL和ULC• 特殊应用：特殊应用：高(1.6%/m)至标准(8.0%/m)• 开放区域防护开放区域防护，0至300 ft/min气流速度：高(1.6%/m)至标准(8.0%/m)• 开放区域防护，300/1000/2000 ft/min气流速度：高(1.6%/m)至增强(4.0%/m)• 开放区域防护，3000/4000 ft/min气流速度：高(1.6%/m)电源功耗（24 VDC 电源）型号一般状态一般报警峰值电流VEA-040-A00-NTF-CH27 W27 W 3.5 AVEA-040-A10-NTF-CH27 W27 W 3.5 A控制器回路线功耗: 30mA.环境要求• 探测器环境温度：0°C至39°C*• 采样空气温度**：-20°C至60°C• 湿度：5%至95%*UL产品认证环境温度0°C到38°C。

**采样空气温度在进入探测腔之前应达到环境温度，详细信息请参照产品设计手册及应用说明。

注意：注意： 如需了解其他操作环境参数，或在正常操作环境下采样空气持续超过0.05% obs/m时的配置参数，请咨询您的NOTIFIER代表。
