供水泵站计算书

排涝泵站计算：1.总说明①城市暴雨强度公式**市距南京仅45km，地理气象条件相似，本次雨水设计暴雨强度公式仍采用南京市暴雨强度公式，即：8.02989++=tlgP1(3.q13.0/()3.)671式中：q－暴雨强度（1/s ha）p－设计重现期（a）t－设计降雨历时（min）**市近20年的雨水工程规划及设计均采用以上公式。

从多年的实际使用效果看，此公式能较准确地反映本地区降雨特征，可作为本次雨水计算的基本依据。

根据城市性质、重要性以及汇水地区类型（广场、干道、厂区、居住区）特点和气候条件等因素确定。

根据《**市城市总体规划》（2002~2020）所确定的城市性质及本市的地形和气象特点，并参照周围相近城市所采用的标准，本次整治范围内设计重现期取1年。

②径流系数根据《城市排水工程规划》，城市排水工程规划宜采用城市综合径流系数，即按规划建筑密度将城市用地分为城市中心区、一般规划区和市政绿地等，由不同的区域，分别确定不同的径流系数。

综合考虑**市现状绿化率较高和总体规划发展目标等因素，雨水综合径流系数见表1.1。

表1.1 **市城市雨水综合径流系数③地面集水时间（t1）地面集水时间受距离长短、地形坡度和地面铺盖等因素影响，结合**市实际和国内相似城市的采用数值，本次选用t 1＝15min 。

2.同意**泵站(1) 流量确定汇水面积 2.01km 2，按照市政雨水泵站规模进行计算，集流距离最长为L=2.28km 。

其中管道长度L=380m ，明渠长度L=1900m ，根据《**市城市排水工程规划》中的设计水力要素，径流系数取0.5，管道流速取0.7v =（m/s ），折减系数取2，明渠流速取0.86v =（m/s ），折减系数取1.2。

则集流时间121529.05 1.236.877.26min t t mt =+=+⨯+⨯= 重现期为P=2计算的情况下：0.80.82989.3(10.671)2989.3(10.6712)97.5(/)(13.3)(78.3413.3)lgP lg q l s ha t ++===•++则对应的雨水流量为：330.597.5 2.01100109.8(/)Q qF m s ψ-==⨯⨯⨯⨯=根据排水规划中西塘水系的水力要素，同意二水系的水力计算表格为：考虑新建同意**泵站具有调蓄条件，根据《给水排水设计手册》（第五册P33）中对雨水调蓄计算，调蓄池的作用是高峰流量入池调蓄,低流量是脱过，通过调蓄后的进入泵站的脱过流量如下：()V f W α=(m3)1.20.150.650.50.215()[(1.1]lg(0.3)]0.2b f a n n nατ=-+++++ 式中：,,;Q Q Q Qαα''-=脱过系数既是脱过流量与池前管渠设计流量之比();f αα-的函数式3,(m );W Q W Q ττ-=池前管渠的设计流量与相应集流时间的乘积,;b n -暴雨公式参数,b=13.3,n=0.8,(min);τ-管渠在进入调蓄池前的断面汇流历时不计延缓系数调蓄水体面积S=10500m 2，根据相关资料，调蓄水深为0.4m ，因此调蓄容积为：310500*0.44200V m ==39.8(9.0536.8)*6026959.8()W Q m τ==*+=()0.1558f α=通过公式推导, 0.7758Q Qα'== 39.8*0.77587.60()Q Q m α'===因此,泵站流量为7.60m 3/s同意**泵站初拟设三台水泵,单台流量2.84m 3/s 。

计算与说明一、泵房形式的选择及泵站平面部署泵房东体工程由机器间、配电室、控制室和值班室等构成。

机器间采纳矩形半地下形式，以便于部署吸压水管路与室外管网平接，减少弯头水力损失，并紧靠吸水井西侧部署，直接从吸水井取水压送至管网。

值班室、控制室及配电室在机器间北侧，与泵房归并部署，与机器间用玻璃间隔分开。

最北侧设有配电室，双回路电源用电缆引入。

平面部署表示图见图1。

控制室配电室泵房机器间值班室图1二、泵站设计参数确实定1.设计流量该城市最高日用水量为m3 / d因为分级供水可减小管网中水塔的调理容积，故本设计采纳分级供水的形式。

二级泵站一般按最大日逐时用水变化曲线来确立各时段中泵的分级供水线。

参照相像城市的最大日用水量变化曲线，确立本设计分两级供水，并确立分级供水的流量。

泵站一级工作时的设计工作流量：Q I3 / h539.18 L / s泵站二级工作时的设计工作流量：Q II3 / h320.72 L / s2.设计扬程依据设计要求假定吸水井水面标高为。

则HⅠHSThshdHc 370.41 314.83 1 2 2此中 H I——设计扬程H ST——静扬程（m）；h s——吸水管路水头损失（m），粗估为 1m；h d——压水管路水头损失（m），粗估为 2m；H c——安全水头2m三、选择水泵1.水泵原则的基来源则选泵重点：（1）大小兼备，分配灵巧再用水量和所需的水压变化较大的状况下，采纳性能不一样的泵的台数越多，越能适应用水量变化的要求，浪费的能量越少。

（2）型号齐备，互为备用希望能选择同型号的泵并联工作，这样不论是电机、电气设施的配套与设施管道配件的安装与制作均会带来很大的方便。

（3）合理的用尽各泵的高效段单级双吸是离心泵是给水工程中常有的一种离心泵（如 SH型、SA型）。

他们的经济工作范围（即高效段），一般在 0.85Q p ~ 1.05Q p之间（ Q p为泵铭牌上的额流量值）。

（4）近远相联合的看法在选泵的过程中应赐予相当的重视，特别是在经济发展活跃的地域和年月，以及扩建比较困难的取水泵站中，可考虑近期用小泵大基础的方法，近期发展采纳还大泵轮以增大水量，远期采纳换大泵得方法。

计算书工程(项目)编号 12622S002 勘察设计阶段施工图工程名称中新生态城（滨海旅游区范围）7号雨水泵站单体名称专业给排水计算内容泵房尺寸、标高、设备选型等（共 14页）封面1页，计算部分13页计算日期校核日期审核日期7号雨水泵站计算书符号：1、设计水量p Q —雨水泵站设计流量，y p Q Q %120=； y Q —排水系统设计雨水流量。

2、扬程计算d Z —进泵站处管道（箱涵）内底标高；H Z —泵房栅后最高水位（全流量），过栅损失总管-+=D Z Z d H ；L Z —泵房栅后最低水位（一台水泵流量），过栅损失总管-+=3/D Z Z d L ；有效h —泵站有效水深，LH Z Z h -=有效；M Z —排涝泵房栅后平均水位，过栅损失总管-+=D Z Z d M 21；吸水h —从水泵吸水管~出水拍门的水头损失，拍门立管转弯吸水h gL g h ++=2v 2v 22ξ出水h —出水管路水头损失；总水头损失=出水吸水h h +M H —设计扬程，出水吸水（常水位）h h Z Z H M cM ++-=；max H —设计最高扬程，max H =最高水位-L Z +总水头损失；min H —设计最低扬程，min H =最低水位-H Z +总水头损失；3、格栅井计算1Z —格栅平台标高，一般按低于泵站进水管内底标高0.5m 考虑，即5.01-=d Z Z ；2Z —泵房顶板顶标高，一般按高于室外地坪0.2m 考虑，即2.02+=室外Z Z ；1）格栅井长度计算格栅井L —格栅井长度，∑==41i i L L 格栅井L 1—格栅底部前端距井壁距离，取1.50m ； L 2—格栅厚度，取0.6m ；L 3—格栅水平投影长度，安装角度按75°考虑 75)(123ctg Z Z L -=； L 4—格栅后段长度，取1.50m ； 2）格栅井宽度计算格栅v —过栅流速； 格栅h —格栅有效工作高度，总管总管格栅栅前最低水位栅前最高水位D Z D Z h d d =-+=-= 格栅b —栅条净间距；格栅S —栅条宽度； n —栅条间隙数，格栅格栅格栅v h b Q n p αsin =格栅B —格栅总宽度，n 1-n 格栅格栅格栅）（b S B +=一. 工程概况本工程为滨海旅游区规划7号雨水泵站，服务系统为规划7号雨水系统。

1 引水渠断面设计设引水渠宽为b,矩形断面，i=0.0005，n=0.025，m=0，按最佳水力断面设计 b=2h Q 设=2.5m 3/s 时()()()()()mi m m nQ h m m m 354.12000/102225.2025.0]12[2)1(28/32/13/53/28/32/13/53/222=⎥⎦⎤⎢⎣⎡⨯++⨯⨯=+++==-+=βββh bh A 7.2==h h x A R 27.27.2+== 6.00005.027.27.2025.017.212/13/22/13/2=⨯⎪⎭⎫⎝⎛+⨯==h h h i R n A Q试算得h=0.51m 渠底高程为23-0.51=22.49 m 校核最高水位为27m 时Q=s m /33是否能通过b A =11h =2.7×4.51=12.1772mR=m h b A 039.151.427.2177.12211=⨯+=+()()s m s m A i R n Q /3/436.11177.120005.0039.1025.0/1/1332/13/212/13/2≥=⨯⨯=⨯=满足过水要求2 进、出水池水位2.1出水池水位确定设计水位为 60m,断面形式同引渠，矩形断面 n=0.025，i=0.0005，当为设计水位时，设计流量 2.5时，s m /3采用水力最佳断面，b=2.7m ，h=1.354m ，灌区渠首的渠底高程为：60-1.354=58.646m 当Q=3时，s m /3由试算得，h=1.51m Q=0.6时，s m /3由试算得，h=0.51m 所以出水池水位为：最高运行水位为 58.646+1.51=60.156m ，最低运行水位为58.646+0.51=59.156m渠顶高程为2.2进水池水位确定引渠坡降i=0.0005数干渠出口 1ξ=0.1，拦污栅2ξ=0.3，前池进口3ξ=0.4当Q=0.6m s /3时 v 1=s m A Q /444.07.25.06.011=⨯= m g h v 008.08.92444.0)4.03.01.0(2221321=⨯⨯++=++=）（局ξξξ Q=2.5m 时，s /3s m A Q v /265.07.25.35.2222=⨯==m g h v 0029.08.92265.0)4.03.01.0(2222321=⨯⨯++=++=）（局ξξξ m h 0529.00029.010020001=+⨯=总当Q=3ms/3时，3v =s m A Q /247.07.25.4333=⨯= m g h v 0025.08.92247.0)4.03.01.0(2223321=⨯⨯++=++=）（局ξξξm h 0525.00025.010020001=+⨯=总 进水池水位为 最高水位为 27-0.0525=26.948m 设计水位为 26-0.0529=25.947m 最低水位为 23-0.0580=22.942m3 扬程计算3.1根据进、出水池水位确定最大、最小、设计扬程 最大扬程为max H 60.156-22.942=37.209m 设计扬程为设H 60-25.947=34.053m 最小扬程为min H 59.156-26.948=32.208m 3.2管路水头损失取净扬程的10% 泵站的扬程为H min=（1+0.1）×32.208=35.429 H 设=（1+0.1）×34.053=370458 H max= (1+0.1)×37.209=40.9304 机组选型选泵—初选两方案方案一：6台500s59B ，扬程41m ，对应单台流量1800s m /3可满足用水要求（NPSH ）为4.5m 。

水泵设计计算书一、水泵选型计算:设计条件说明:特征水位(黄海高程):最低枯水位4、51m,常水位5、82m,最高水位7、2m,河岸标高7、8m,水厂水池标高30m。

1、设计流量:Q=1、05×1400=1470m3/h2、设计扬程:水泵站的设计扬程与用户的位置与高度,管路布置及给水系统的工作方式等有关。

Σhd＝2、5m则H=Hst+Σhs+Σhd+H安全Σhs＝1、0m(粗略假设)。

粗略设计总管路水头损失Σh=Σhs +Σhd＝ 3、5mH安全为保证水泵长期良好稳定工作而取的安全水头(mH2O)一般取2～3m以内,故取H安全＝2、5m。

由此,Σhs+Σhd+H安全＝3、5+2、5＝7m洪水位时: H=30-7、2+7=29、8m枯水位时:H=30-4、51+7=32、49m常水位时:H=30-5、82+7=31、18m由下图可选水泵型号:300S32 Q=790m3/h H=32m。

电机为110kw,n＝1450r/min,型号为Y280S-4,水泵为两用一备。

300S32型双吸离心泵规格与性能:(查资料得)二、水泵机组基础尺寸确定:查水泵说明书的配套电机型号,由给水排水设计手册第十一册查得: 300S32型泵就是不带底座的,所以选定其基础为混凝土块式基础,其基础计算如下:300S32型双吸离心泵外形尺寸表:1、基础长度L＝水泵机组地脚螺孔长度方向间距+(400～500)＝1062、5+1200(电动机安装尺寸)+500＝2762、5mm 2、基础宽度:B＝水泵底角螺孔长度方向间距+(400～500)＝450+500＝1000mm3、基础高度:H＝(2、5～4、0)×(W泵+W电机)/(L×B×γ)＝3、5×(709+490)/(1、513×1、380×2400)＝0、84m。

设计取1、0m。

所以,混凝土块式基础尺寸为L×B×H＝2、8×1、0×1、0。

2 δ--管壁厚度，mm。

1）计算平均流速4 计算管道常数2ρ水水泵压水管管长…………………………………………L 压=计算停泵水锤 （2）参考资料：《水泵及水泵站》 （王福军 编）1 设计依据及参考资料 （1）设计依据：《泵站设计规范》（GB/T 50265-97） 管道设计流量………………………………………………Q=管道设计长度………………………………………………L=2 设计基本资料水泵总扬程……………………………………………… H n =管道设计管径………………………………………………D=管道设计流速………………………………………………V= 《取水输水建筑物丛书：泵站》 （邱传忻 编）管壁厚度………………………………………………… δ= 管道采用的管材为铸铁管则填1；钢管则填2。

水泵压水管管径…………………………………………D 压= D--水管的公称直径，mm；3 计算水波传播速度a计算公式：式中 a--水锤波的传播速度，m/s；k--水的弹性模量，k=2.06×109Pa；E--管材弹性模量，Pa。

铸铁管k=9.8×1010Pa；钢管k=20.6×1010Pa；计算公式：水泵压水管流速…………………………………………v 压=δDE ka ∙+=11435N n --水泵转速，r/min；P n --水泵轴功率：P n =ρgQ n H n /（1000ηn ），kW；M n --水泵转矩：M n =974P n /N n ，kgf·m；ηn --水泵效率； GD²--机组转动部分的飞轮惯量，N•m²。

可近似取电机的GD²，如计入泵时，再加大10%~20%； 2）计算最低压力计算公式： 水泵轴功率…………………………………………………P n =设置飞轮部分的飞轮惯量………………………………GD F 2=水泵转速………………………………………………… N n =（单泵）流量…………………………………………… Q n =水泵效率………………………………………………… ηn =式中： K--水泵的惯性系数，s -1；6 计算最低压力1）计算管路阻力损失管路水头损失……………………………………………h pi =那么，管路损失…………………………………………h tp =2）计算管道常数5 计算机组惯性系数机组转动部分的飞轮惯量………………………………GD 12=机LL Lv v ∑+=压压v 00v 2gH a =ρnN K 2n GD 75M 3=0和水泵出口处最低压力…………………………………… H 0=水泵L/2处最低压力……………………………………H L/2=水泵运行范围内最低扬程………………………………H min = 选择管路损失为： 采用福泽清治停泵水锤简易算法进行计算水泵运行范围内最大扬程………………………………H min =水泵L/2处最低静水压力………………………………H min1=水泵L/2处最低静水压力………………………………H min2=7 计算最高压力将以上最低压力坡度曲线，转换为以出水池最高位为基准，对称画一条曲线，就可以求得最高压力坡根据以上原理计算：水泵3L/4处最低压力…………………………………H 3L/4=水泵出口处最大压力…………………………………… H 0=水泵L/2处最大静水压力………………………………H min1=水泵L/2处最大压力……………………………………H L/2=飞8 飞轮尺寸计算计算公式：飞轮材料一般为铸钢。

⾬⽔泵站设计说明书⽬录设计说明书 3⼀、主要流程及构筑物 31.1 泵站⼯艺流程 31.2 进⽔交汇井及进⽔闸门 31.3 格栅 31.4 集⽔池 41.5 ⾬⽔泵的选择 61.6 压⼒出⽔池： 61.7 出⽔闸门 61.8 ⾬⽔管渠 61.9 溢流道 7⼆、泵房 72.1 泵站规模 72.2 泵房形式 72.3 泵房尺⼨ 9设计计算书 11⼀、泵的选型 111.1 泵的流量计算 111.2 选泵前扬程的估算 111.3 选泵 111.4 ⽔泵扬程的核算 12⼆、格栅间 142.1 格栅的计算 142.2 格栅的选型 15三、集⽔池的设计 163.1 进⼊集⽔池的进⽔管: 163.2 集⽔池的有效容积容积计算 16 3.3 吸⽔管、出⽔管的设计 163.4 集⽔池的布置 17四、出⽔池的设计 174.1出⽔池的尺⼨设计 174.2 总出⽔管 17五、泵房的形式及布置 175.1泵站规模：175.2泵房形式185.3尺⼨设计185.4 ⾼程的计算19设计总结20参考⽂献21设计说明书⼀、主要流程及构筑物1.1 泵站⼯艺流程⽬前我国⼯⼚及城市⾬⽔泵站流程⼀般都采⽤以下⽅式：进⼊⾬⽔⼲管的⾬⽔,通过进⽔渠⾸先进⼊闸门井,然后进⼊格栅间,将杂物拦截后,经过扩散,进⼊泵房集⽔池,经过泵抽升后,通过压⼒出⽔池并联,由两条出⽔管排⼊河中。

出⽔管上设旁通管与泵房放空井相连,供试车循环⽤⽔使⽤。

1.2 进⽔交汇井及进⽔闸门1.2.1 进⽔交汇井：汇合不同⽅向来⽔，尽量保持正向进⼊集⽔池。

1.2.2 进⽔闸门：截断进⽔，为机组的安装检修、集⽔池的清池挖泥提供⽅便。

当发⽣事故和停电时，也可以保证泵站不受淹泡。

⼀般采⽤提板式铸铁闸门，配⽤⼿动或⼿电两⽤启闭机械。

1.3 格栅1.3.1 格栅：格栅拦截⾬⽔、⽣活污⽔和⼯业废⽔中较⼤的漂浮物及杂质，起到净化⽔质、保护⽔泵的作⽤，也有利于后续处理和排放。

格栅由⼀组（或多组）平⾏的栅条组成，闲置在进站⾬、污⽔流经的渠道或集⽔池的进⼝处。

送水泵站设计说明书1、 泵站设计控制值出水量及扬程的确定（1）设计工况点的确定Q max 采用城市高日高时用水量加水厂自用水量，L/s 93.8111max =Q5.01)(00⨯++++-=管内输水管网h h h H Z Z H P p （m ） （1）式中 0Z —管网最不利点的标高（m ），为24.9m ；P Z —泵站吸水池最低水面标高（m ），吸水井最低水位17.5m ； 0H —管网最不利点的自由水头20m ；管网h —最高日最高时管网水头损失（m ），根据管网平差结果为7.8m ； 输水h —最高日最高时输水管水头损失（m ），有时输水管很短，这部分常包括在管网h 内； 管内h —泵站内吸、压水管管路系统水头损失（m ），估算为2～2.5m ； 1.05—安全系数；p H —泵站按Q max 供水时的扬程（m ）。

（2）校核工况点的确定 1）高日高时加消防时校核消Q Q Q +='1max （L/s ） （2）5.01)10(0⨯+'+'++-='管内输水管网h h h Z Z H P p （m ） （3）式中 消Q —城市消防用水量（L/s ）；Q '—消防时泵站总供水量（L/s ）； 管网h '—消防时管网的水头损失（m ），根据消防校核平差结果为6.522m ； 输水h '—消防时输水管水头损失（m ）； 10—低压制消防时应保证的最不利点自由水头（m ）； p H '—消防时泵站的扬程（m ）。

m 22.275.01)2522.6105.179.24(≈⨯+++-='p H H P >p H '满足要求。

2、水泵的选择水泵的选择包括确定水泵的型号和台数。

所选定的泵站中工作泵（并联）的最大供水量和扬程应满足Q max和H P ，同时要使水泵的效率较高。

选择单级双吸泵，若现有水泵不合适时，可以采用调节水泵性能的方法，如切削叶轮等。

城市送水泵站技术设计计算书1 绪论泵站的日最大设计水量Qd=9.8万m3/d。

给水管网设计的部分成果：（1）泵站分两级工作。

泵站第一级工作从时至次日时，每小时水量占全天用水量的3.10；泵站第二级工作从时至时，每小时水量占全天用水量的4.90%。

（2）该城市给水管网的设计最不利点的地面标高为65.00m，建筑层数为8层，自由水压为36m。

（3）给水管网平差得出的二泵站至最不利点的输水管和配水管网的总水头损失为16.5m。

（4）消防流量为144 m3/h，消防时的总水头损失为24.5m。

清水池所在地地面标高为58.00m，清水池最低水位在地面以下4.5m。

城市冰冻线为1.9m。

最高气温为36℃，最低气温为-35℃。

泵站所在地土壤良好，地下水位为4.5m。

泵站具备双电源条件。

2 初选水泵和电机2.1泵站设计参数的确定泵站一级工作时的设计工作流量QⅠ/(m3/h)=9 800×3.10%=3038(843.9L/s)泵站二级工作时设计工作流量QⅡ/(m3/h)=9 800×4.90%=4802(1333.9L/s)水泵站的设计扬程与用户的位置和高度、管路布置及给水系统的工作方式等有关。

泵站一级工作时的设计扬程HⅠ/m=Z c+H0+∑h+∑h泵站内+H安全=(65-58+4.5)+36+16.5+1.5+2=67.5其中 HⅠ—水泵的设计扬程Zｃ—地形高差；Ｚｃ=Ｚ１+Ｚ２；H０—自由水压；∑h=总水头损失；∑h泵站内－泵站内水头损失（初估为1.5m）；H安全－为保证水泵长期良好稳定工作而取的安全水头（m）；一般采用1~2m。

2.2选择水泵可用管路特性曲线和型谱图进行选泵。

管路特性曲线和水泵特性曲线交点为水泵工况点。

求管路特性曲线就是求管路特性曲线方程中的参数H ST和S。

因为H ST/m=11.5+36++0.5=48所以S/(h2×m-5)=(∑h+∑h泵站内)/Q2=(16.5+2)/48022=8×10-7因此H=48.00+8×10-7Q2根据上述公式，在（Q-H）坐标系中作出管路特性曲线，参照管路特性曲线和水泵型谱图，或者根据水泵样本选定水泵。

水泵出口 ξ3=1.0。
局部水头损失为：
ℎ
ξ

2
0.18
0.2
ℎ
0.504
1.0
2.3
2 9.8
0.372
总水头损失为：
压
ℎ
0.372
0.876
按照以上计算过程，小泵的压 =0.92m。
4、取水泵扬程计算及选型
取水口上部工作平台的设计高程，要根据校核洪水、波浪高度、0.5 米的安
全超高计算。
50mm，阻塞系数 K1 选取 0.75，格栅断面厚度 s 为 10mm。
因此，格栅的面积减小系数是：
=
=
=0.833
格栅处理的流量：Q=Qh=0.636(m3/s)
选择取水时流速取为 0.5m/s，则格栅总面积为



0.636
0.833
0.75
0.5
2.10
入口孔的上端与水源地的最低水位相同。
扬程的计算过程如下所示：
H

进
压
ℎ
25.0
1.16
0.876
2
29.03 m
其中：H1 表示水泵中心与最高水位的有效高度；H 进 表示进水管的总水头
损失；H 压 表示压水管的总水头损失；h3 表示富裕水头（本工程取 2m）。
根据以上计算结果，考虑取水泵房的取水扬程为 0.3Mpa。
按照以上计算过程，扬程的计算为：
远期进水量 Q=10.0×104（m³/d）×1.10=4583.3（3/ℎ）
.
共两个自流管，近期每根管道的流量q
.
远期每根管道的流量q
0.477m3/s
0.636m3/s
根据以下公式

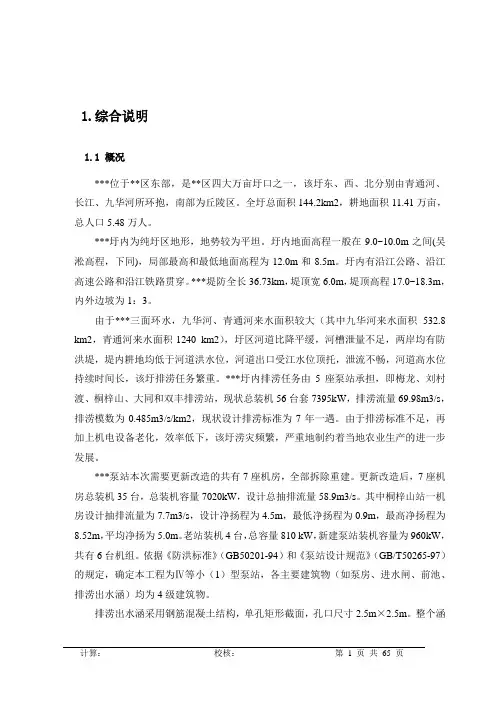

1.综合说明1.1 概况***位于**区东部，是**区四大万亩圩口之一，该圩东、西、北分别由青通河、长江、九华河所环抱，南部为丘陵区。

全圩总面积144.2km2，耕地面积11.41万亩，总人口5.48万人。

***圩内为纯圩区地形，地势较为平坦。

圩内地面高程一般在9.0~10.0m之间(吴淞高程，下同)，局部最高和最低地面高程为12.0m和8.5m。

圩内有沿江公路、沿江高速公路和沿江铁路贯穿。

***堤防全长36.73km，堤顶宽6.0m，堤顶高程17.0~18.3m，内外边坡为1：3。

由于***三面环水，九华河、青通河来水面积较大（其中九华河来水面积532.8 km2，青通河来水面积1240 km2），圩区河道比降平缓，河槽泄量不足，两岸均有防洪堤，堤内耕地均低于河道洪水位，河道出口受江水位顶托，泄流不畅，河道高水位持续时间长，该圩排涝任务繁重。

***圩内排涝任务由5座泵站承担，即梅龙、刘村渡、桐梓山、大同和双丰排涝站，现状总装机56台套7395kW，排涝流量69.98m3/s，排涝模数为0.485m3/s/km2，现状设计排涝标准为7年一遇。

由于排涝标准不足，再加上机电设备老化，效率低下，该圩涝灾频繁，严重地制约着当地农业生产的进一步发展。

***泵站本次需要更新改造的共有7座机房，全部拆除重建。

更新改造后，7座机房总装机35台，总装机容量7020kW，设计总抽排流量58.9m3/s。

其中桐梓山站一机房设计抽排流量为7.7m3/s，设计净扬程为4.5m，最低净扬程为0.9m，最高净扬程为8.52m，平均净扬为5.0m。

老站装机4台，总容量810 kW，新建泵站装机容量为960kW，共有6台机组。

依据《防洪标准》（GB50201-94）和《泵站设计规范》（GB/T50265-97）的规定，确定本工程为Ⅳ等小（1）型泵站，各主要建筑物（如泵房、进水闸、前池、排涝出水涵）均为4级建筑物。

排涝出水涵采用钢筋混凝土结构，单孔矩形截面，孔口尺寸2.5m×2.5m。

水源井 深度(m)
水源井数 量
（口）
制冷 tw2=tw1+3600Qc/
ρCpqvCf （℃)
制热 tw2=tw1-3600Qk/
ρCpqvCf （ቤተ መጻሕፍቲ ባይዱ)
31658.00 4711.18 3033.25 5630.84 30.0 35.0 3485.99
150
80 23.2399
小计
注:1、单位时间的取水量Qvc（m3/h）；Qvc=3600Qc/ρCp(t2-t1)； 2、水的密度ρ=1000kg/m3；水的比容Cp=4.19KJ/(kg.℃)；水的比容Cp=1.163KW.h/(kg.℃)； 3、水源井数量取整数（进一法）； 4、夏季供冷换热器出水温度t2=建筑物制冷tw2-(1~3)；冬季供热换热器出水温度t2=建筑物制冷tw2+(1~3)； 5、循环管中使用防冻液的修正系数CF=(密度*比热容)防冻液/(密度*比热容)水； 6、夏季设计工况热泵机组的进水温度tw1；冬季设计工况热泵机组的进水温度tw1； 7、循环水体积流量qv（m3/h）；
序号 建筑物名称
1 ABC
水源换热器水量计算明细表
建筑物负荷
取水量（m3/h）
水源井数量及深度
建筑物内温度
室内面积 (M2)
冷负荷(Q0) 总热负荷QK 实际换热量 （KW） （KW） Qc (KW)
换热器 换热器
入水温 出水温
度
度
t1(℃) t2(℃)
取水量Qvc （m3/h）
单口井出 水量
（m3/h）

水泵站课程设计说明书与计算书送水泵站工艺设计设计题目：送水泵站工艺设计学生姓名：专业名称: 环境工程班级名称：学号：指导教师：完成时间： 2013-7-52013年6月30日第一部分设计说明书 (2)1.设计概述 (2)1.1设计资料 (2)1.1.1工程概况 (2)2．设计目的 (2)3．基础设计 (2)3.1机组选择 (2)4.机组基本尺寸的确定 (1)5.吸水管和压水管径的确定 06.吸水井设计计算 07.各工艺标高的设计计算 (1)8.复核水泵机组 09.消防校核 010.泵房形式的选择及机械间布置 010.1阀门 011.机组和管道的布置 (1)11.1阐述对吸水管的设计要求 (1)11.2压水管的设计要求 012.水泵机组基础设计12.1基础的作用及要求 012.2卧式泵的块式基础的尺寸 013.高度校核 014.其他附属设备的选择及其布置14.1引水设备 (1)14.2计量设备 014.4排水设备 015.泵站平面布置 0第二部分计算书 (1)1.选泵参数的确定 (1)2.选择水泵 (1)3.机组基础尺寸的确定 (1)4.吸水管和压水管径的确定 05.吸水井设计计算 06.各工艺标高的设计计算 07.复核水泵机组 08.消防校核 09.其他附属设备的选择及其布置 (1)9.1引水设备 (1)第三部分实习体会 (2)1第一部分设计说明书1.设计概述：1.1设计资料：1.1.1工程概况：某送水泵站日最大设计流量Q=（98000+1100i）m3/d。

泵站分为二级工作，为某建筑物供水，该建筑物需要的自由水压H c=(16+i)m，输水管和给水管网总水头损失∑h1=(10+i)m，吸水井最低水位到设计最不利地面高差Z c=(13.4+i)m，吸水井到泵站距离为5m，该泵站室外的地面标高为290m，该地区冰冻深度为1.7m。

泵站一级工作从5点到22点，每小时水量占全天用水量的5.21％。

泵站二级工作从22点到5点，每小时水量占全天用水量的3.01％。

水泵设计计算书一.水泵选型计算：设计条件说明：特征水位（黄海高程）：最低枯水位4.51m，常水位5.82m，最高水位7.2m，河岸标高7.8m，水厂水池标高30m。

1.设计流量:Q=1.05×1400=1470m3/h2.设计扬程：水泵站的设计扬程与用户的位置和高度，管路布置及给水系统的工作方式等有关。

Σhd＝2.5m则H=Hst+Σhs+Σhd+H安全Σhs＝1.0m（粗略假设）。

粗略设计总管路水头损失Σh=Σhs +Σhd＝ 3.5mH安全为保证水泵长期良好稳定工作而取的安全水头（mH2O）一般取2～3m以内，故取H安全＝2.5m。

由此，Σhs+Σhd+H安全＝3.5+2.5＝7m洪水位时: H=30-7.2+7=29.8m枯水位时：H=30-4.51+7=32.49m常水位时：H=30-5.82+7=31.18m由下图可选水泵型号：300S32 Q=790m3/h H=32m。

电机为110kw，n＝1450r/min，型号为Y280S-4，水泵为两用一备。

300S32型双吸离心泵规格和性能：（查资料得）二.水泵机组基础尺寸确定：查水泵说明书的配套电机型号，由给水排水设计手册第十一册查得：300S32型泵是不带底座的，所以选定其基础为混凝土块式基础，其基础计算如下：300S32型双吸离心泵外形尺寸表：1.基础长度L＝水泵机组地脚螺孔长度方向间距+（400～500）＝1062.5+1200（电动机安装尺寸）+500＝2762.5mm 2.基础宽度：B＝水泵底角螺孔长度方向间距+（400～500）＝450+500＝1000mm3.基础高度：H＝（2.5～4.0）×(W泵+W电机)/（L×B×γ）＝3.5×（709+490）/（1.513×1.380×2400）＝0.84m。

设计取1.0m。

所以，混凝土块式基础尺寸为L×B×H＝2.8×1.0×1.0。

平顶山工学院市政工程系0214081-2 班《水泵及水泵站》课程设计任务书课程设计的目的1、经过课程设计，使学生所获取的专业理论知识加以系统化，整体化，以便于稳固和扩大所学的专业知识；2、培育学生独立剖析，解决实质问题的能力；3、提升设计计算技巧和编写说明书及画图能力；4、为适应工作需要打一下的基础。

考虑雅观以及便于施工等要求，依据可能和合理方案进行技术经济比较选定工程枢纽的布局，建筑物的构造型式，资料和施工方法等。

二、设计题目：海口城市净水厂送水泵站三、设计原始资料任务书某城市所需用水量× 104 m 3 /d ，用水最不利点地面标高m、服务水头24m ，泵站处的地面标高m、水池最高水位、水池最低水位标，经计算管网水头损失。

试进行泵站工艺设计。

地域气象资料：最低气温： -5~15℃，最高气温： 35~41℃，最大冰冻深度15 ㎝。

泵站地点 1∕100~1∕500 地形图（暂缺）站址处要求抗震设计烈度为7°。

电源资料：采纳双回路供电，电压等级为：220V、380 V、 10KV。

四、课程设计内容城镇给水厂送水泵站扩初设计。

五、设计成就：1.说明书：概括：包含设计依照、机组选择、台数、泵站形式和建筑面积、启动方式等。

计算书：按教材中所要求步骤计算，写明计算过程并附必需草图。

图纸：泵站平、剖面图各一张（比率 1∕50~1∕200）。

六、设计依照1、《水泵与水泵站》教材2、《给排水设计手册》第一、十、十一册3、《迅速给排水设计手册》第四、第五册七、设计时间安排给水排水工程泵站课程设计时间 18 周一周（ 2010 年 12 月 27 日— 31 日），要修业生集中时间达成所有内容，时间安排以下：1、基础资料采集2、泵站规模计算及运转方式确立1d3、水泵选型及泵房部署4、泵房平面图、剖面图绘制2d5、整理设计计算书和说明书1d八、设计纪律要求１、设计中要自主达成，根绝剽窃现象。

２、正常上课时期所有设计学生一定到教室进行设计，上午8： 00 ~ 12： 00，下午2：00 ~ 3：45，不得迟到和早走。

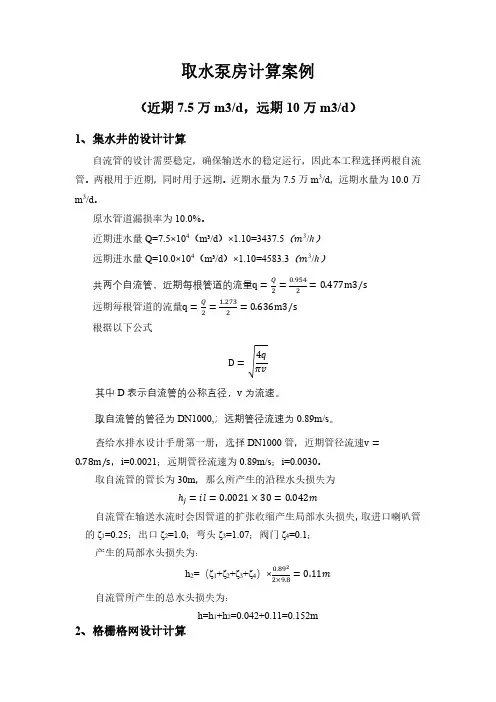

计算书华中科技⼤学⽂华学院课程设计取⽔泵站⼯艺设计课程⽔泵与⽔泵站单位城市建设⼯程学部专业班级给⽔排⽔⼯程系1班姓名学号肖琦110208011131指导⽼师鲁群⽇期2013/12/16～2013/12/20取⽔泵站⼯艺设计⼀、设计任务及设计资料1、设计任务取⽔泵站⼯艺设计2、设计资料某市新建⽔⼚的⽔源⼯程近期设计⽔量为200000m3/d，要求远期发展到300000m3/d，采⽤固定式取⽔泵房⽤两条直径为Φ1200mm的⾃流管从江中取⽔。

⽔源洪⽔位标⾼为39.00m（1％频率），枯⽔位标⾼为24.68m（97％频率）。

净化⼚反应池前配⽔井的⽔⾯标⾼为58.26m，⾃流取⽔管全长240m，取⽔泵站到净化⼚的输⽔⼲管全长1500m。

试对该取⽔泵站进⾏⼯艺设计。

⼆、设计计算书1、设计流量的确定和设计扬程估算（1）设计流量 Q (取⾃⽤⽔系数ɑ=1.05)近期流量Q=1.05?200000÷24=8750 m3/h=2.431 m3/s远期流量Q=1.05?300000÷24=13125 m3/h=3.646 m3/s（2）设计扬程1)泵站所需静扬程HST通过取⽔部分的计算已知在最不利的情况下(即⼀条⾃流管检修,另外⼀条⾃流管通过75%的设计流量时),从取⽔头部到泵房吸⽔间的全部⽔头损失,根据海曾-威廉公式得:()1.13m1.125127m 2402.111075.0646.367.10 67.1087.4852.1852.187.4852.1852.1≈==??=l DC q h W f 则吸⽔间中最⾼⽔⾯标⾼为39.00-1.13=37.87m最低⽔⾯标⾼为24.68-1.13=23.55m洪⽔位时: ST H =58.26-37.87=20.39m枯⽔位时: ST H =58.26-23.55=34.71m2)输⽔⼲管中的⽔头损失h ∑设采⽤2条DN1220×12钢管并联作为原⽔输⽔⼲管,当⼀条输⽔管检修时,另⼀条输⽔管应通过75%的设计流量(按远期考虑),即:s m s m Q /7345.2/646.375.033=?=查⽔⼒计算表得管内流速s m v /42.2=,0049.0=i所以m h 09.8085.815000049.01.1≈=??=∑（式中1.1为包括局部损失⽽加⼤的系数。

一、泵房形式的选择及泵站平面布置泵房主体工程由机器间、配电室、控制室和值班室等组成。

机器间采用矩形半地下形式，以便于布置吸压水管路与室外管网平接，减少弯头水力损失，并紧靠吸水井西侧布置，直接从吸水井取水压送至管网。

值班室、控制室及配电室在机器间北侧，与泵房合并布置，与机器间用玻璃隔断分隔。

最北侧设有配电室，双回路电源用电缆引入。

平面布置示意图见图1控制室配电室泵房机器间值班室图1二、泵站设计参数的确定1.设计流量该城市最高日用水量为m3/d由于分级供水可减小管网中水塔的调节容积，故本设计采用分级供水的形式。

二级泵站一般按最大日逐时用水变化曲线来确定各时段中泵的分级供水线。

参照相似城市的最大日用水量变化曲线，确定本设计分两级供水，并确定分级供水的流量。

泵站一级工作时的设计工作流量：3Q I 41833.12 4.64% 1941.06m / h 539.18L/s泵站二级工作时的设计工作流量：3Q II 41833.12 2.76% 1154.59m /h 320.72L/s2. 设计扬程根据设计要求假设吸水井水面标高为318.83m。

则Hi H ST h s h d H c370.41 314.83 1 2 260.58m其中 H I ——设计扬程H ST ——静扬程（m）；h s ——吸水管路水头损失（m），粗估为1m；h d——压水管路水头损失（m），粗估为2m；H c ——安全水头2m三、选择水泵1.水泵原则的基本原则选泵要点：（1）大小兼顾，调配灵活再用水量和所需的水压变化较大的情况下，选用性能不同的泵的台数越多，越能适应用水量变化的要求，浪费的能量越少。

（2）型号齐全，互为备用希望能选择同型号的泵并联工作，这样无论是电机、电气设备的配套与设备管道配件的安装与制作均会带来很大的方便。

（3）合理的用尽各泵的高效段单级双吸是离心泵是给水工程中常见的一种离心泵（如SH型、SA型）。

他们的经济工作范围（即高效段），一般在0.85Q p~1.05Q p之间（Q p为泵铭牌上的pp p 额流量值）。
