雨水泵站课程设计说明书及计算(优质内容)

雨水泵站计算书关键信息项1、雨水泵站的设计流量最大设计流量：＿___________________平均设计流量：＿___________________ 2、雨水泵站的扬程总扬程：＿___________________净扬程：＿___________________损失扬程：＿___________________3、水泵选型水泵型号：＿___________________水泵数量：＿___________________单泵流量：＿___________________单泵扬程：＿___________________4、泵站集水池容积有效容积：＿___________________总容积：＿___________________5、泵站进出水管管径进水管管径：＿___________________出水管管径：＿___________________6、泵站附属设备格栅类型及规格：＿___________________起重设备型号及起重量：＿___________________通风设备类型及风量：＿___________________11 引言本协议旨在详细阐述雨水泵站计算的相关要求、方法和结果，以确保雨水泵站的设计和建设能够满足特定区域的雨水排放需求，保障排水系统的正常运行。

111 计算依据本次雨水泵站计算依据以下规范和标准：列出相关的规范和标准名称及编号112 设计参数1121 设计降雨强度根据当地的气象资料和排水规划，确定设计降雨强度公式为：具体公式1122 汇水面积雨水泵站服务的汇水面积为：具体面积1123 地面径流系数根据不同的地面类型，确定综合径流系数为：具体系数12 雨水流量计算121 最大设计流量计算采用推理公式法，计算公式为：Q ＝ψqF其中，Q 为设计流量，ψ 为径流系数，q 为设计降雨强度，F 为汇水面积。

经过计算，最大设计流量为：具体数值122 平均设计流量计算根据历史降雨数据和汇水区域的用水情况，平均设计流量为：具体数值13 雨水泵站扬程计算131 净扬程计算净扬程为雨水泵站进水池水位与出水池水位之差。

目录设计说明书 3一、主要流程及构筑物 31.1 泵站工艺流程 31.2 进水交汇井及进水闸门 31.3 格栅 31.4 集水池 41.5 雨水泵的选择 61.6 压力出水池： 61.7 出水闸门 61.8 雨水管渠 61.9 溢流道 7二、泵房 72.1 泵站规模 72.2 泵房形式 72.3 泵房尺寸 9设计计算书 11一、泵的选型 111.1 泵的流量计算 111.2 选泵前扬程的估算 111.3 选泵 111.4 水泵扬程的核算 12二、格栅间 142.1 格栅的计算 142.2 格栅的选型 15三、集水池的设计 163.1 进入集水池的进水管: 163.2 集水池的有效容积容积计算 16 3.3 吸水管、出水管的设计 163.4 集水池的布置 17四、出水池的设计 174.1出水池的尺寸设计 174.2 总出水管 17五、泵房的形式及布置 175.1泵站规模：175.2泵房形式185.3尺寸设计185.4 高程的计算19设计总结20参考文献21设计说明书一、主要流程及构筑物1.1 泵站工艺流程目前我国工厂及城市雨水泵站流程一般都采用以下方式：进入雨水干管的雨水,通过进水渠首先进入闸门井,然后进入格栅间,将杂物拦截后,经过扩散,进入泵房集水池,经过泵抽升后,通过压力出水池并联,由两条出水管排入河中。

出水管上设旁通管与泵房放空井相连,供试车循环用水使用。

1.2 进水交汇井及进水闸门1.2.1 进水交汇井：汇合不同方向来水，尽量保持正向进入集水池。

1.2.2 进水闸门：截断进水，为机组的安装检修、集水池的清池挖泥提供方便。

当发生事故和停电时，也可以保证泵站不受淹泡。

一般采用提板式铸铁闸门，配用手动或手电两用启闭机械。

1.3 格栅1.3.1 格栅：格栅拦截雨水、生活污水和工业废水中较大的漂浮物及杂质，起到净化水质、保护水泵的作用，也有利于后续处理和排放。

格栅由一组（或多组）平行的栅条组成，闲置在进站雨、污水流经的渠道或集水池的进口处。

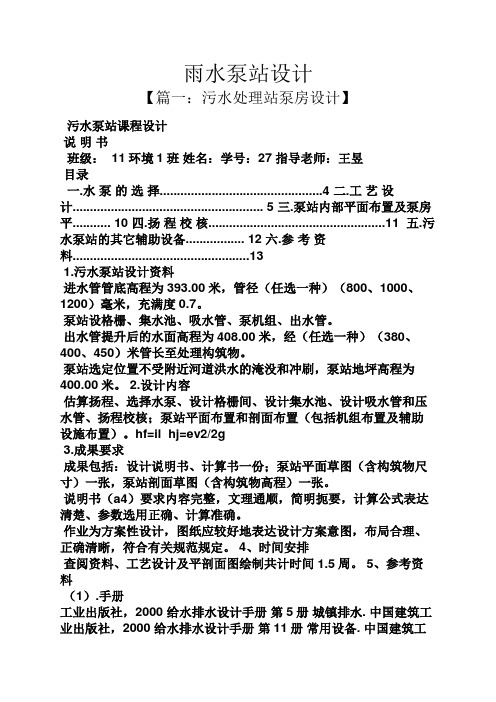

雨水泵站设计【篇一：污水处理站泵房设计】污水泵站课程设计说明书班级： 11环境1班姓名：学号：27 指导老师：王昱目录一.水泵的选择...............................................4 二.工艺设计....................................................... 5 三.泵站内部平面布置及泵房平........... 10 四.扬程校核...................................................11 五.污水泵站的其它辅助设备................. 12 六.参考资料 (13)1.污水泵站设计资料进水管管底高程为393.00米，管径（任选一种）（800、1000、1200）毫米，充满度0.7。

泵站设格栅、集水池、吸水管、泵机组、出水管。

出水管提升后的水面高程为408.00米，经（任选一种）（380、400、450）米管长至处理构筑物。

泵站选定位置不受附近河道洪水的淹没和冲刷，泵站地坪高程为400.00米。

2.设计内容估算扬程、选择水泵、设计格栅间、设计集水池、设计吸水管和压水管、扬程校核；泵站平面布置和剖面布置（包括机组布置及辅助设施布置）。

hf=il hj=ev2/2g3.成果要求成果包括：设计说明书、计算书一份；泵站平面草图（含构筑物尺寸）一张，泵站剖面草图（含构筑物高程）一张。

说明书（a4）要求内容完整，文理通顺，简明扼要，计算公式表达清楚、参数选用正确、计算准确。

作业为方案性设计，图纸应较好地表达设计方案意图，布局合理、正确清晰，符合有关规范规定。

4、时间安排查阅资料、工艺设计及平剖面图绘制共计时间1.5周。

5、参考资料（1）.手册工业出版社，2000 给水排水设计手册第5册城镇排水. 中国建筑工业出版社，2000 给水排水设计手册第11册常用设备. 中国建筑工业出版社，2000 给水排水设计手册第12册器材与装备. 中国建筑工业出版社，2000 （2）.规范《室外排水设计规范》gb50014—2006 （3）.其他自选材料编写教师：王昱 2012.12．5指导书一、泵站设计计算1.根据设计资料，计算选择格栅，设计格栅间。

雨水泵站计算书关键信息项：1、雨水泵站设计流量名称：＿___________________________单位：＿___________________________数值：＿___________________________ 2、雨水泵站扬程名称：＿___________________________单位：＿___________________________数值：＿___________________________ 3、水泵选型型号：＿___________________________数量：＿___________________________功率：＿___________________________ 4、泵站集水池容积名称：＿___________________________单位：＿___________________________数值：＿___________________________5、泵站进出水管管径进水管径：＿___________________________单位：＿___________________________数值：＿___________________________出水管径：＿___________________________单位：＿___________________________数值：＿___________________________11 引言本协议旨在详细阐述雨水泵站计算的相关内容和要求，确保雨水泵站的设计和建设能够满足特定区域的排水需求，并符合相关的技术标准和规范。

111 计算依据本次雨水泵站计算依据以下主要规范和标准：规范名称 1规范名称 2112 计算原则满足排水区域的雨水排放要求，确保在设计重现期内不发生内涝。

考虑泵站的运行效率和经济性，合理选择设备和参数。

12 雨水流量计算121 设计暴雨强度公式采用当地适用的暴雨强度公式：公式表达式122 汇水面积确定通过地形分析和排水规划，确定雨水泵站的汇水面积为具体数值。

《泵与泵站》课程设计说明书目录一、设计说明书 (2)二、设计计算 (2)〈一＞、设讣流量的确定和设讣扬程佔算 (2)〈一•＞、初选泵和电机 (3)〈三＞、吸水管路与压水管路的计算 (4)〈四＞、机组与管道布置 (5)〈五＞、吸水管路与压水管路中水头损失的计算 (6)〈六〉、水泵房安装高度和泵房筒体高度的确定 (7)〈七〉、辅助设备设计 (7)四、参考文献 (8)二、设计计算＜一＞设计流量的确定和设计扬程估算：初步假定泵站内管路水头损失为2m,安全水头损失为2mo(1)普通供水Hst 二20+ (-3.5) =16. 5mH=Hsr + Hj 》h + % 全H 二16. 5+16+20+2+2二56. 5m Qz 时=39000m 3 /dX2. 5%二270. 8L/s 0x4旳二39000n?/dX4. 5%=487. 5L/s (2)消防供水Hst 二26+ (-3.5) =22. 5mH 二22. 5+36. 3+10+2+2二72. 8mQmax=39000m J /dX 110%X4. 5%二536. 2L/sV 二〉、初选泵和电机流量范圉(270. 8-487. 5) L/s 扬程范用(56.5-72.8) m576 160—乜7・J 一―r -12M792 220 1470150 1-9083.54.5435972 270L67.5—-1(1) 选泵:选泵方案1： 一台20sh9两台12sh-9,各一台备用。

选泵方案2：三台14Sh-9A -台备用,两台14Sh-9o]54« 4 JO 66540 ——20sh-92016 560 59390 迦33 I 4 «8225702W 6«J 50 J .433 1 7714sh-9• P J yni 12W H40PPP270350 400 r 9 80 75 65 1470275322 323 ----- 1— ■ 14必书入 900 U7d 1332 23032S 37070 65 56 1470223 259 260300enocnH ! 1200 HIW7977Wi 78根据所查资料可知：方案一中扬程效率太低，而方案二中14Sh-9A扬程过高使用时需切削，效率降低。

雨水泵房计算一、设计参数1、设计流量Q设：4m3/s2、水泵数量：4台3、单泵流量：Q=Q设/6=1m3/s4、进水管内底高程：-3.505、进水最低水位：-3.5+0.3*2.4=-2.78取-2.86、进水最高水位：-3.5+2.4=-1.17、河道设计水位：河道水位：水利局提供防洪最高水位1.80-2.68米（大沽高程）8、规划河道底高程-2.700米泵站出水管管径2-d1500mm出水管管内底高程h出=-0.650m（河底规划高程-2.700m，实测河底高程-1.980m，实测水位1.04m）9、泵站地坪高：道路规划标高为 2.70m.T.D，庭院地面定为2.900m.T.D二、水泵扬程计算1、水泵静扬程：2.68-(-2.8)=5.482、泵站内部水头损失（1）、喇叭口局部损失：吸水口Ф=600mm,局部阻力系数ζ=0.5 流速υ1=Q/ЛR2=0.67/(3.14×0.32)=2.37m/sh1=ζυ12/2g=0.5×2.372/(2×9.81)=0.144m(2)、沿程损失：流速υ2=Q/ЛR2=0.67/(3.14×0.52)=2.37 m/s管道坡降i=0.00107υ22/d1.3=0.0117直管部分长度约L=8m则沿程损失h2=iL=0.0117×8=0.094m（3）、拍门Ф=700mm局部阻力系数ζ=1.7流速υ5= Q/ЛR2=0.67/(3.14×0.32)=1.74m/sH3=ζυ52/2g=1.7×1.742/(2×9.81)=0.263m（6）该部分的总损失H1= h1+ h2+ h3 =0.144+0.094+0.263=0.501m3、泵站外部损失计算水泵出水在泵站外边的流程是；首先通过10米单排d2000的钢筋混凝土管进入出水闸阀井，然后经过1100米单排d2000的钢筋混凝土管排入大沽排污河。

目录泵与泵站课程设计任务书 (1)一、设计任务 (1)二、设计资料 (1)三、完成设计内容 (2)设计计算说明书 (3)一、设计流量的确定和设计扬程的估算 (3)1、设计流量Q (3)2、设计扬程H (3)二、泵与电机的选择及尺寸 (4)三、吸水管路与压水管路的计算 (5)1、吸水管路布置 (5)2、压水管路布置 (6)3、阀门布置 (6)四、水泵间构筑物的布置 (7)1、机组尺寸 (7)2、机组布置 (7)3、吸水井布置 (8)4、水泵间其他构筑物尺寸以及位置 (9)五、泵安装高度的确定和泵房筒体高度计算 (10)1、取水间高度计算 (10)2、水泵间高度计算 (10)3、泵房筒体高度计算 (10)六、吸水管路和压水管路中水头损失的计算 (11)1、吸水管路中水头损失 (11)2、压水管路水头损失 (12)七、附属设备的选择 (13)1、起重设备 (13)2、引水设备 (13)3、排水设备 (13)4、通风设备 (13)5、计量设备 (14)八、泵房建筑高度的确定 (14)九、课程设计小结 (14)泵与泵站课程设计任务书一、设计任务1. A城地区给水工程一、二级泵站设计。

二、设计资料1.基本情况A城地处华东平原，城区建筑多为三层，最高五层。

为满足城市生活及生产用水需要，拟建A城区给水工程。

其中一、二级泵站是取水工程和输水工程中的一部分。

A城地区水资源丰富，有沿河地表水及可利用。

2.地质及水文资料在拟建一级泵站的河流断面及净水厂的空地布置有钻孔。

由地质柱状图可看出，0～2m深为砂粘土，以下是页岩。

沿河A城段百年一遇最高水位40.36m，最低水位32.26m, 正常水位36.51m（系黄海高程）。

泵站设计中，增加一个水厂的标高为42.00m3.气象资料年平均气温15.6℃，最高气温39.5℃，最低气温-8.6℃，最大冻土深度0.44m。

主导风向，夏季为东南风，冬季为东北风。

4.用水量资料A城最大日用水量为 5 万吨/日，一期完成。

泵课程设计计算说明书一、教学目标本节课的教学目标是让学生掌握泵的基本原理、类型和选用方法。

具体包括：1.知识目标：（1）了解泵的定义、分类和应用领域；（2）掌握泵的工作原理和主要性能参数；（3）学会根据实际需求选用合适的泵。

2.技能目标：（1）能够分析泵的工作过程和性能特点；（2）能够运用泵的相关知识解决实际工程问题；（3）具备初步的泵选型能力。

3.情感态度价值观目标：（1）培养学生的创新意识和团队合作精神；（2）增强学生对泵行业发展的关注和责任感；（3）激发学生对泵技术和应用的兴趣。

二、教学内容本节课的教学内容主要包括以下几个方面：1.泵的基本概念：介绍泵的定义、分类和应用领域，使学生了解泵在工程中的重要性。

2.泵的原理与结构：讲解泵的工作原理，分析不同类型泵的结构特点，帮助学生理解泵的工作过程。

3.泵的性能参数：介绍泵的主要性能参数，如流量、扬程、功率、效率等，让学生掌握评价泵性能的标准。

4.泵的选用与维护：讲解如何根据实际需求选用合适的泵，以及泵的维护保养方法，提高学生解决实际问题的能力。

5.泵的应用案例：分析一些典型的泵应用案例，让学生了解泵在实际工程中的应用和选型过程。

三、教学方法为了提高教学效果，本节课采用以下教学方法：1.讲授法：讲解泵的基本概念、原理和性能参数，使学生掌握泵的基础知识。

2.案例分析法：分析典型泵应用案例，让学生了解泵的实际选用和应用过程。

3.讨论法：学生进行小组讨论，分享泵的选用经验和心得，培养学生的团队合作精神。

4.实验法：安排课后实验，让学生亲手操作泵，加深对泵原理和结构的理解。

四、教学资源为了支持教学，本节课准备以下教学资源：1.教材：选用权威、实用的泵教材，为学生提供系统、全面的知识体系。

2.参考书：提供泵相关领域的参考书籍，丰富学生的知识视野。

3.多媒体资料：制作精美的PPT，生动展示泵的工作原理和结构特点。

4.实验设备：准备泵实验设备，让学生亲身体验泵的操作和性能。

目录设计说明书 3一、主要流程及构筑物 31.1 泵站工艺流程 31.2 进水交汇井及进水闸门 31.3 格栅 31.4 集水池 41.5 雨水泵的选择 61.6 压力出水池： 61.7 出水闸门 61.8 雨水管渠 61.9 溢流道 7二、泵房 72.1 泵站规模 72.2 泵房形式 72.3 泵房尺寸 9设计计算书 11一、泵的选型 111.1 泵的流量计算 111.2 选泵前扬程的估算 111.3 选泵 111.4 水泵扬程的核算 12二、格栅间 142.1 格栅的计算 142.2 格栅的选型 15三、集水池的设计 163.1 进入集水池的进水管: 163.2 集水池的有效容积容积计算 16 3.3 吸水管、出水管的设计 163.4 集水池的布置 17四、出水池的设计 174.1出水池的尺寸设计 174.2 总出水管 17五、泵房的形式及布置 175.1泵站规模：175.2泵房形式185.3尺寸设计185.4 高程的计算19设计总结20参考文献21设计说明书一、主要流程及构筑物1.1 泵站工艺流程目前我国工厂及城市雨水泵站流程一般都采用以下方式：进入雨水干管的雨水,通过进水渠首先进入闸门井,然后进入格栅间,将杂物拦截后,经过扩散,进入泵房集水池,经过泵抽升后,通过压力出水池并联,由两条出水管排入河中。

出水管上设旁通管与泵房放空井相连,供试车循环用水使用。

1.2 进水交汇井及进水闸门1.2.1 进水交汇井：汇合不同方向来水，尽量保持正向进入集水池。

1.2.2 进水闸门：截断进水，为机组的安装检修、集水池的清池挖泥提供方便。

当发生事故和停电时，也可以保证泵站不受淹泡。

一般采用提板式铸铁闸门，配用手动或手电两用启闭机械。

1.3 格栅1.3.1 格栅：格栅拦截雨水、生活污水和工业废水中较大的漂浮物及杂质，起到净化水质、保护水泵的作用，也有利于后续处理和排放。

格栅由一组（或多组）平行的栅条组成，闲置在进站雨、污水流经的渠道或集水池的进口处。

雨水泵站设计说明书【篇一：泵站设计说明书】题目：《泵与泵站》课程设计说明书2.5万人城镇给水泵站（二级泵站）规划设计学院：环境科学与工程学院专业：给水排水工程班级：给排水1202学号：1213300226、27、28学生姓名：沈喻龙、李思聪、邵志春指导教师：李强标二○一四年十二月一、送水泵站（二级泵站）设计1.1、设计目的根据给定的资料，综合运用所学的专业知识，进行h 城镇二级给水泵站设计。

1.2、设计原始资料1、h 城镇位于浙江省内，海拔为900 米；土质为砂纸粘土，无地下水，不考虑冰冻。

2、h 城镇远期规划人口约2.5 万人，最高日用水量为4.8 万立方米/日。

3、泵站地坪标高为906 米。

二级泵站的工作制度，分两级：①第一级，从22 时到5 时，每小时占全天用水量的（2.5%）。

②第二级，从5 时到22 时，每小时占全天用水量的（5.2%）。

4、h 城镇设计最不利点的地面标高为921 米，该处有一座12 层建筑，要求二级泵站供水至第7 层。

5、二级泵站至最不利点的输水管和配水管网的总水头损失为26 米。

6、清水池所在地的地面标高与泵站地坪标高相同，清水池边墙距二级泵站外墙约1.5 米；二级泵站直接由清水池吸水。

7、清水池最低水位在地面以下3.1 米。

清水池的最高水温为30.0℃、最低水温为0℃。

8、未预见用水量及管网漏水量取值范围10～15%。

9、泵站变配电设施按一级负荷设置。

10、h 城镇给水系统采用低压消防制。

设计着火点定为最不利点处，消防水头为10 米；消防时输水管和配水管网的总水头损失为27 米。

1.3、设计要求1.3.1、说明书要求：⑴泵站的设计流量、扬程，水泵的选择。

⑵给水泵站高程布置及水力计算，校核水泵安装高度。

⑶清水池的容积计算。

⑷给水泵站平面布置。

⑸高效工况点、消防校核。

⑹材料一览表（含编号、名称、规格、单位、数量），工程投资估算。

31.3.2、图纸要求：⑴ acad 制图，a3。
