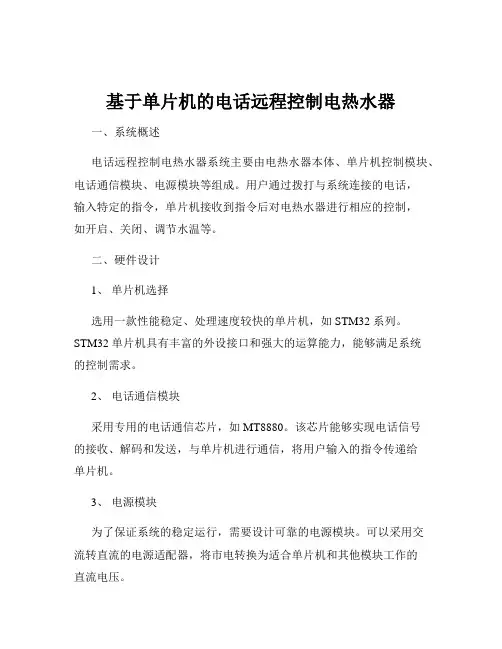

基于单片机的电话远程控制电热水器一、系统概述电话远程控制电热水器系统主要由电热水器本体、单片机控制模块、电话通信模块、电源模块等组成。

用户通过拨打与系统连接的电话，输入特定的指令，单片机接收到指令后对电热水器进行相应的控制，如开启、关闭、调节水温等。

二、硬件设计1、单片机选择选用一款性能稳定、处理速度较快的单片机，如 STM32 系列。

STM32 单片机具有丰富的外设接口和强大的运算能力，能够满足系统的控制需求。

2、电话通信模块采用专用的电话通信芯片，如 MT8880。

该芯片能够实现电话信号的接收、解码和发送，与单片机进行通信，将用户输入的指令传递给单片机。

3、电源模块为了保证系统的稳定运行，需要设计可靠的电源模块。

可以采用交流转直流的电源适配器，将市电转换为适合单片机和其他模块工作的直流电压。

4、控制电路通过继电器等电子元件组成控制电路，实现对电热水器电源和加热元件的通断控制，从而达到开启、关闭和调节加热功率的目的。

三、软件设计1、主程序流程系统初始化后，单片机进入等待状态，等待电话通信模块接收到用户的指令。

一旦接收到指令，单片机对指令进行解析和处理，执行相应的控制操作，并通过反馈机制向用户提示操作结果。

2、指令解析算法设计合理的指令解析算法，将用户输入的电话按键音转换为具体的控制指令。

例如，“1”表示开启电热水器，“2”表示关闭电热水器，“3”表示升高水温，“4”表示降低水温等。

3、反馈机制为了让用户了解操作是否成功，系统需要通过语音提示或短信通知等方式向用户反馈操作结果。

四、安全机制1、密码验证为了防止未经授权的用户进行控制操作，系统设置了密码验证功能。

用户在输入控制指令前，需要先输入正确的密码。

2、超时自动挂断如果用户在一定时间内没有进行操作，系统将自动挂断电话，以节省通信资源和防止误操作。

3、异常处理系统具备对各种异常情况的处理能力，如通信故障、电源故障等。

在出现异常时，系统能够自动采取相应的保护措施，确保电热水器和用户的安全。

基于单片机的家电远程控制系统设计随着科技的不断进步和人们对智能生活的追求，家电远程控制系统设计成为了一个备受关注的研究领域。

通过利用单片机技术，能够实现对家庭电器的远程控制，从而为人们的生活提供更多便利和舒适。

本文将深入探讨的原理、技术及实现方法，旨在为相关研究提供一定的参考和借鉴。

在现代社会，人们的生活方式发生了巨大的变化，智能家居成为了人们追求的新生活方式。

传统的家电控制方式已经不能满足人们对便利、高效的需求，因此远程控制技术应运而生。

基于单片机的家电远程控制系统设计，是一种应用广泛、效果显著的技术手段，能够有效实现人们对家电的远程控制，提高生活质量，降低能源消耗，实现节能环保的目的。

家电远程控制系统设计的实现，主要依赖于单片机的处理能力和通信技术的支持。

在设计之初，需要选取合适的单片机芯片，根据具体的需求和控制范围来选取合适的型号。

在实际应用中，常用的单片机芯片有STC系列、ATMEL系列等，具有性能稳定、成本低廉等优点。

通过将单片机连接到家庭网络，可以实现对家电的实时监控和控制，从而实现远程控制的目的。

在家电远程控制系统设计中，通信技术是至关重要的一环。

目前常用的通信方式有Wi-Fi、蓝牙、Zigbee等，不同的通信方式适用于不同的场景和要求。

通过将单片机连接到互联网或家庭局域网，可以实现对家电的全面控制，如实时监控温度、湿度、开关状态等信息。

采用蓝牙通信技术，可以在短距离内实现家电的远程控制，操作简便、响应快速，能够满足家庭日常使用的需求。

家电远程控制系统设计的核心部分是软件系统的设计和开发。

通过编写程序控制单片机，实现对家电的远程控制功能。

在软件设计阶段，需要考虑到功能的实现、用户界面的设计、安全性等多方面因素。

在功能实现方面，需要考虑到家电的类型、控制方式、反馈机制等因素，以确保系统能够稳定可靠地工作。

在用户界面设计方面，需要考虑到用户的操作习惯、易用性等因素，以提高系统的可操作性和实用性。

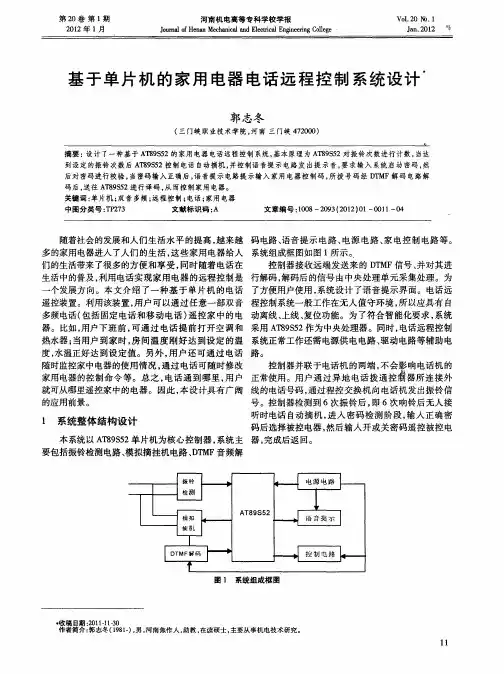

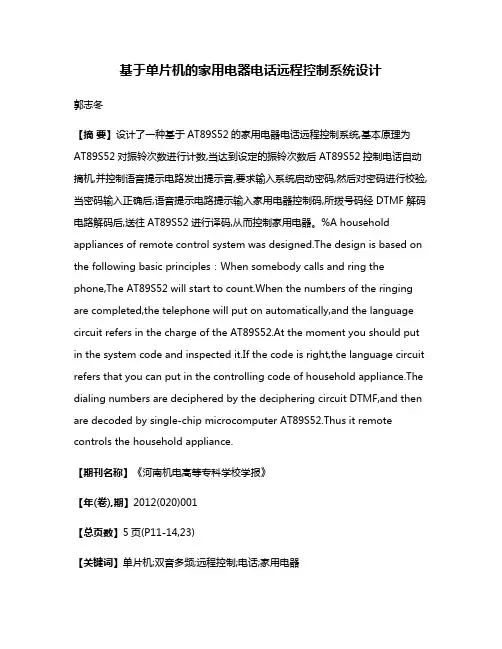

基于单片机的家用电器电话远程控制系统设计郭志冬【摘要】设计了一种基于AT89S52的家用电器电话远程控制系统,基本原理为AT89S52对振铃次数进行计数,当达到设定的振铃次数后AT89S52控制电话自动摘机,并控制语音提示电路发出提示音,要求输入系统启动密码,然后对密码进行校验,当密码输入正确后,语音提示电路提示输入家用电器控制码,所拨号码经DTMF解码电路解码后,送往AT89S52进行译码,从而控制家用电器。

%A household appliances of remote control system was designed.The design is based on the following basic principles：When somebody calls and ring the phone,The AT89S52 will start to count.When the numbers of the ringing are completed,the telephone will put on automatically,and the language circuit refers in the charge of the AT89S52.At the moment you should put in the system code and inspected it.If the code is right,the language circuit refers that you can put in the controlling code of household appliance.The dialing numbers are deciphered by the deciphering circuit DTMF,and then are decoded by single-chip microcomputer AT89S52.Thus it remote controls the household appliance.【期刊名称】《河南机电高等专科学校学报》【年(卷),期】2012(020)001【总页数】5页(P11-14,23)【关键词】单片机;双音多频;远程控制;电话;家用电器【作者】郭志冬【作者单位】三门峡职业技术学院,河南三门峡472000【正文语种】中文【中图分类】TP273随着社会的发展和人们生活水平的提高，越来越多的家用电器进入了人们的生活，这些家用电器给人们的生活带来了很多的方便和享受，同时随着电话在生活中的普及，利用电话实现家用电器的远程控制是一个发展方向。

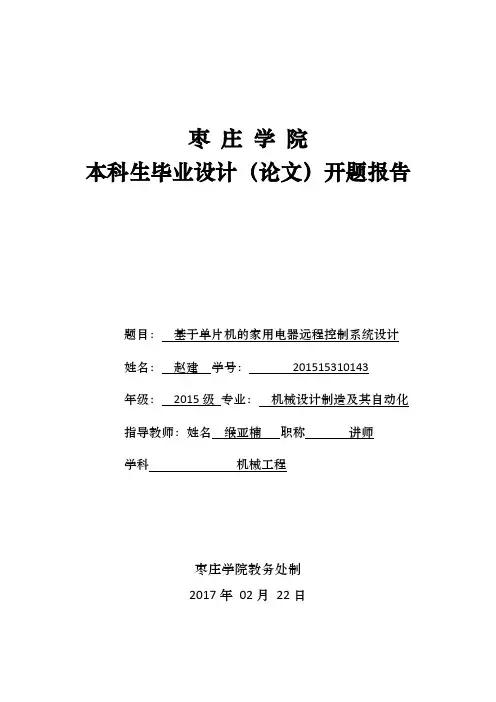

枣庄学院本科生毕业设计（论文）开题报告题目：基于单片机的家用电器远程控制系统设计姓名：赵建学号：************年级：2015级专业：机械设计制造及其自动化指导教师：姓名缑亚楠职称讲师学科机械工程枣庄学院教务处制2017年02月22日说明一、开题报告前的准备毕业设计（论文）题目确定后，学生应尽快征求指导教师意见，讨论题意与整个毕业设计（论文）的工作计划，然后根据课题要求查阅、收集有关资料并编写研究提纲，主要由以下几个部分构成：1．研究（或设计）的目的与意义。

应说明此项研究（或设计）在生产实践上或对某些技术进行改革带来的经济与社会效益。

有的课题过去曾进行过，但缺乏研究，现在可以在理论上做些探讨，说明其对科学发展的意义。

2．国内外同类研究（或同类设计）的概况综述。

在广泛查阅有关文献后，对该类课题研究（或设计）已取得的成就与尚存在的问题进行简要综述，只对本人所承担的课题或设计部分的已有成果与存在问题有条理地进行阐述，并提出自己对一些问题的看法。

3．课题研究（或设计）的内容。

要具体写出将在哪些方面开展研究，要重点突出。

研究的主要内容应是物所能及、力所能及、能按时完成的，并要考虑与其它同学的互助、合作。

4．研究（或设计）方法。

科学的研究方法或切合实际的具有新意的设计方法，是获得高质量研究成果或高水平设计成就的关键。

因此，在开始实践前，学生必须熟悉研究（或设计）方法，以避免蛮干造成返工，或得不到成果，甚至于写不出毕业设计（论文）。

5．实施计划。

要在研究提纲中按研究（或设计）内容落实具体时间与地点，有计划地进行工作。

二、开题报告1．开题报告可在指导教师所在教研室或学院内举行，须适当请有关专家参加，指导教师必须参加。

报告最迟在毕业（生产）实习前完成。

2．本表（页面：A4）在开题报告通过论证后填写，一式三份，本人、指导教师、所在学院（要原件）各一份。

三、注意事项1．开题报告的撰写完成，意味着毕业设计（论文）工作已经开始，学生已对整个毕业设计（论文）工作有了周密的思考，是完成毕业设计（论文）关键的环节。

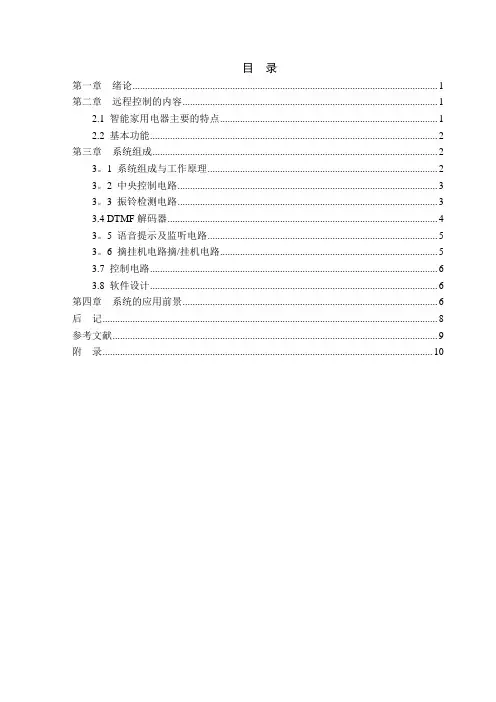

目录第一章绪论 (1)第二章远程控制的内容 (1)2.1 智能家用电器主要的特点 (1)2.2 基本功能 (2)第三章系统组成 (2)3。

1 系统组成与工作原理 (2)3。

2 中央控制电路 (3)3。

3 振铃检测电路 (3)3.4 DTMF解码器 (4)3。

5 语音提示及监听电路 (5)3。

6 摘挂机电路摘/挂机电路 (5)3.7 控制电路 (6)3.8 软件设计 (6)第四章系统的应用前景 (6)后记 (8)参考文献 (9)附录 (10)基于单片机的家电远程控制系统设计第一章绪论随着经济、科技的发展和人们生活水平的不断提高，受到潜移默化的影响,人们对生活质量以及家居环境的要求也在与日俱增,人们开始追求家庭生活现代化舒适化，以及安全性等问题，特别是家电的选择和使用上，居住环境的智能化问题越来越受到人们关注。

智能家居的出现正好满足了人们的需求。

随着电话通信网络的出现,利用电话网实现对家用电器的远程控制，已经在智能小区的管理中得到了广泛的应用，将会给人们的日常生活带来了极大的方便和享受,这也是小区、住宅智能化的重要标志之一。

而移动通信技术的发展刚好为家电的远程控制奠定了基础。

本文介绍了一种电话远程控制技术。

本系统采用单片机控制家用电器的远程控制、远程电话,用户可以通过手机、电话到家用电器（如太阳能、冰箱)远程控制其工作状态,以满足用户需求为各种各样的家用电器,不仅如此，用户也可以根据你的需求和基于住宅需求不同的家用电器控制,达到了用户自己的家庭住宅最好的国家规定.智能家居的优点主要体现在它不受时间和空间的限制，这就可以为人们节约大量的时间。

不仅如此，我们也可以在各路终端接上传感器从而实现对周围环境的监听，这就达到了一个对家居电器进行安全性的监护作用，也避免了很多不必要的麻烦。

远程监控还可以应用到企业的自动化控制的系统领域中去，可以为自己节约很多的时间.第二章远程控制的内容有了这些智能家用电器，我们不难建造一个拥有智能家居的环境，有了智能家居，我们就可以节约大量的时间做更多的事情。

编号：060学士学位论文题目：家用电器远程智能测控系统的设计与实现学院：电子工程与自动化学院专业：测控技术与仪器（国家级特色专业）学生姓名：李玮学号：0600820315指导教师：殷贤华职称：讲师评委：颜学龙、陈寿宏、胡聪题目类型：理论研究实验研究工程设计√工程技术研究软件开发2010年6月15日摘要本文主要介绍了一种以单片机AT89S52和双音多频解码集成电路MT8870为核心，通过电话线路遥控的远程多路智能家用电器控制器。

该系统实用、功能灵活多样，可以对被遥控对象的状态进行查询以及控制，可以广泛的应用于家用电器或者其它场所的各种控制设备。

首先论文概述了电话远程控制的发展及原理，介绍双音多频解码原理及特性，对于系统的一些主要参数、技术进行了讨论。

针对AT89S52单片机系统以外的硬件部分电路，例如振铃检测、自动摘挂机、双音多频解码、家电控制、音频放大的设计方案进行了模块原理介绍。

然后介绍了单片机在系统中的应用以及软件部分的设计思想和具体实现。

最后对系统的整体结构进行了阐述。

文章总结了整个系统的性能和特点，提出了值得进一步研究和优化的地方，并展望了其应用前景。

关键词：电话遥控双音频编解码单片机控制技术通信系统AbstractThis paper introduces a single-chip microcomputer to AT89S52 and DTMF decoder IC MT8870 as the core, through the long-distance telephone line remote multi-channel intelligent controller. The system practical, flexible and diverse functions can be remote-controlled targets on the status of inquiries and control can be widely used in household appliances or other places of control equipment.First of all papers outlined the telephone remote control and the development of principles, introduced dual-audio decoding principles and characteristics. For some of the main parameters of system, technology was discussed. SCM system for AT89S52 outside the hardware detection circuit in the ring, automatically pick hang up, double audio decoder, control of home appliances, audio amplification of a modular design principle introduced. Then the software part of the design ideas and concrete realization, the MCU in the system on the application software will interrupt handling and data sent. Finally, the system's overall structure has been elaborated.The article summed up the whole system's performance and characteristics, made worthy of further study and optimize the place and prospects in its application.Key words Tel remote control Dual audio codeMicro-controller control Communication system目录1 引言 (5)2系统综述 (6)2.1家用电器远程控制器的基本工作过程 (6)2.2家用电器远程控制器的总体构成 (6)2.3系统编程语言和编程工具 (8)2.4系统仿真软件 (9)3 硬件电路设计 (9)3.1 中央处理电路 (9)3.2 振铃检测电路 (10)3.3 模拟摘挂机电路 (12)3.4 双音多频解码电路 (13)3.5 语音电路 (15)3.6 控制电路 (16)4 软件程序设计 (16)4.1 总体流程图 (16)4.2 主程序 (17)4.3摘机中断服务程序 (18)4.4 语音播报子程序 (20)4.5 双音多频解码中断服务程序 (20)4.6 控制电器程序 (22)5系统调试 (24)5.1 5V稳压电源调试 (24)5.2 振铃音检测调试 (25)5.3 模拟摘挂机调试 (25)5.4 双音多频检测调制 (26)5.5控制电器调试 (26)6 结论 (26)6.1 系统功能 (26)6.2 系统缺陷 (30)6.3 功能扩展 (30)6.4 前景展望 (31)致谢 (31)参考文献 (32)附录 (34)1 引言随着社会的发展和科技的进步，越来越多的家用电器进入了人们的生活，这些家用电器给人们的生活带来了极大的方便。

用AT89C51实现电话远程控制家用电器(PCB)2008届毕业设计(论文)学 院 : 信息与电子工程学院专 业 : 电子信息工程班 级 : 2004级041班学 号 :104023001论文题目:用AT89C51实现电话 远程控制家用电器摘要随着社会的发展和科技的进步，越来越多的家用电器进入了人们的生活，这些家用电器给人们的生活带来了很多的方便和享受，同时随着电话在家庭的普及，电话机的功能将进一步得到开发和利用。

利用电话实现家用电器遥控是家电未来的发展方向之一。

本次毕业设计的题目是用AT89C51实现电话远程控制家用电器，该系统主要是由AT89C51单片机、DTMF解码芯片MT8870、语音芯片ISD2560和存储芯片24C02组成。

可以用电话机或手机在任何地方、任何时刻通过此系统来远程控制家里的电器。

该系统可以直接开关电器、延时开关电器、监听家中声音、密码修改和存储及其状态查询，并且有自动语音提示功能。

系统具有运行可靠、成本低、操作方便、适用性强等特点，可以广泛应用于城市社区，具有较大的推广价值。

关键词：单片机,电话,远程遥控,语音提示ABSTRACTWith the development of scientific technology,an increasing number of home appliances have come into people's daily lives. These home appliances have brought in much convenience and enjoyment to people's life. The function of telephones will be further utilized and developedalong with the popularization of telephones. Home appliances will probably be controlled by the telephone using the remote control technique in the future.The thesis of graduation designer is a remote-control system of home applicances, it is based on AT89C51 MCU with a phone.This system is mainly consisted of the AT89C51, DTMF decoder chip MT8870, Voice chip ISD2560 and memory chip 24C02. The telephone or the cell phone can be used at any place, any time through a intelligent telephone remote control system to control home appliances. This system has a function to turn on the home applicances directly,or turn on the home applicances in a defintly time. Wiretapping , changing and storing passwords and inquirying the state of home applicances.In fact, the system showed its great advantages in the practical application, such as a high reliability and applicability but a low cost and easy operations. Therefore, the device could be applied to communite in the city and its well worth doing so.Key words : MCU, Telephone, Remote control, Voice sugges目录摘要 ............................................................................................... ABSTRACT . (I)第一章引言 01.1 课题背景 01.2 课题设计目标 (1)第二章系统方案论证 (2)2.1系统整体方案比较 (2)2.2 模块方案比较 (4)2.2.1 DTMF解码 (4)2.2.2 语音芯片 (5)2.2.3 主控制器选择 (6)第三章系统总体设计和主要芯片选择 (7)3.1 系统总体设计 (7)3.2 主要芯片介绍 (10)3.2.1 AT89C51 (10)3.2.2 DTMF芯片概述 (13)3.2.3 AT24C02 (14)第四章系统硬件设计 (19)4.1 振铃检测和模拟摘机 (19)4.2 声音监听和语音提示电路 (20)4.3 单片机控制和密码存储电路 (22)4.4 DTMF检测电路 (23)4.5 继电器控制电路 (25)第五章系统软件设计 (26)5.1 系统软件设计基本思路 (26)5.2 定时中断子程序 (28)5.3 MT8870中断子程序 (30)第六章系统调试 (33)6.1 整体系统调试 (33)6.2 硬件的调试 (33)6.3 软件调试 (34)第七章毕业设计总结 (34)致谢 (35)参考文献 (36)附录 (37)附录一：元器件清单 (37)附录二：电话远程控制器原理图 (39)附录三：电话远程控制器PCB图 (40)附录四：电话远程控制器实物图 (41)附录五：电话远程控制器程序 (42)第一章引言1.1 课题背景20世纪90年代初，美国、欧洲等经济比较发达的国家先后提出了“智能住宅”的概念。

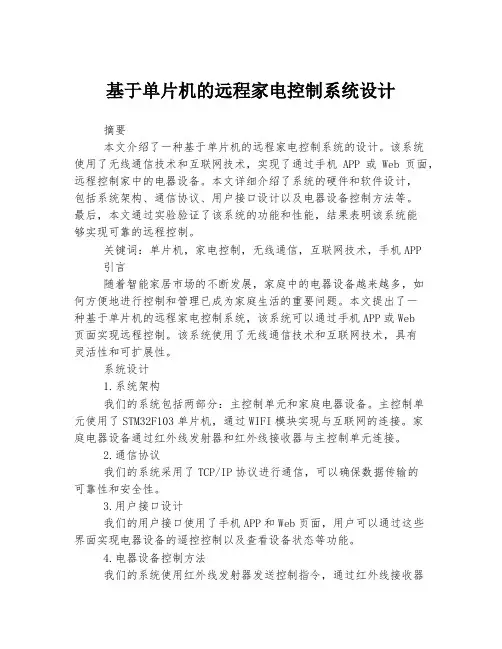

基于单片机的远程家电控制系统设计摘要本文介绍了一种基于单片机的远程家电控制系统的设计。
