广东新宝电器股份有限公司品质系统培训教材（第一版）
内部资料严禁外传 东菱学院培训中心编制 1 安规知识
知识改变命运，创造带来财富！
本章大纲：
第一节 安规基本概念
一、安规基本概念
1、安规是什么？
2、安规的特点
3、安全的基本原则
1）电击 (Electric Shock)
2）能量(Energy Hazards)
3）火灾 (Fire Hazards)
4）热(Heat Hazards)
5）机械(Mechanical)
6）辐射(Radiation Hazards)
7）化学(Chemical Hazards)
二、不同国家主要电参数：

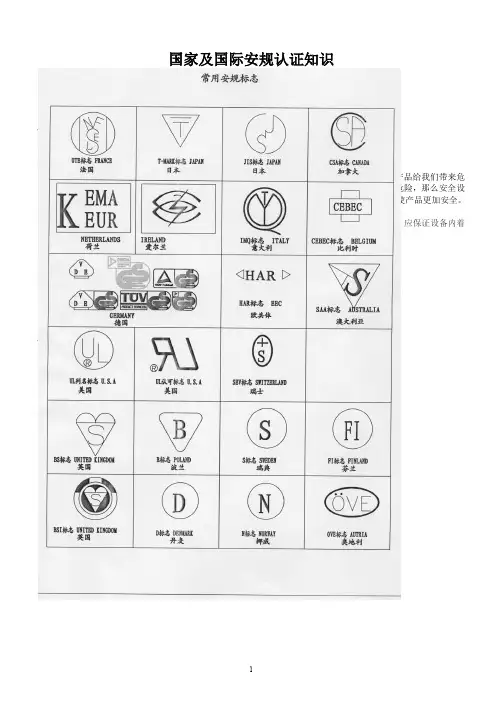

三、各国安规标志
四、去不同国家的插头
五、不同国家的电源线的规格及长度对比
1.电源线规格
1）美规线材
2）欧规线材
3）日规线材
2．不同标准对应电源线长度对比
1） 咖啡壶:
2）油炸锅：
3）烤箱：
4）三文治：
5）面包机：
6)烫斗：
7)多士炉
8)蒸笼
9)水壶:
10)马达驱动产品
11）产品有特殊要求：
第二节 GS标准
一、GS的含义：
1、GS的含义： 广东新宝电器股份有限公司品质系统培训教材（第一版）
内部资料严禁外传 东菱学院培训中心编制 2 2、 GS标志的颁发：
3、 GS标志适用的产品范围：
4、IEC简介
二、CE简介：
1、CE标志的使用
2、CE标志适用的产品范围
3、CE的认证流程
三、CE、GS认证标志
1、CE标志：
2、GS标志
1）TUV Rheinland
2）TUV Product Service
3）Intertek ETL Semko
4）香港LGA
四、我司用到的GS产品认证标准（IEC /EN标准）

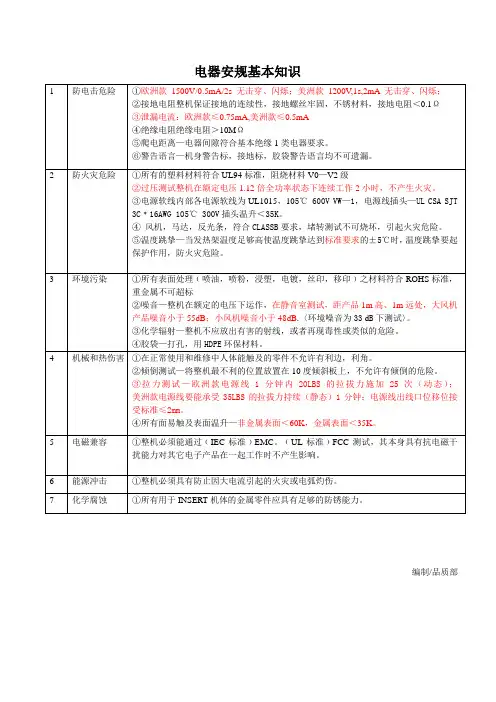

电器安规基本知识
1 防电击危险 ①欧洲款 1500V/0.5mA/2s 无击穿、闪烁；美洲款 1200V,1s,2mA 无击穿、闪烁；
②接地电阻整机保证接地的连续性，接地螺丝牢固，不锈材料，接地电阻＜0.1Ω
③泄漏电流：欧洲款≤0.75mA,美洲款≤0.5mA
④绝缘电阻绝缘电阻＞10MΩ
⑤爬电距离—电器间隙符合基本绝缘1类电器要求。
⑥警告语言—机身警告标，接地标，胶袋警告语言均不可遗漏。
2 防火灾危险 ①所有的塑料材料符合UL94标准，阻烧材料V0—V2级
②过压测试整机在额定电压1.12倍全功率状态下连续工作2小时，不产生火灾。
③电源软线内部各电源软线为UL1015，105℃ 600V VW—1，电源线插头—UL CSA SJT
3C﹡16AWG 105℃ 300V插头温升＜35K。
④ 风机，马达，反光条，符合CLASSB要求，堵转测试不可烧坏，引起火灾危险。
⑤温度跳挚—当发热架温度足够高使温度跳挚达到标准要求的±5℃时，温度跳挚要起保护作用，防火灾危险。
3 环境污染 ①所有表面处理﹙喷油，喷粉，浸塑，电镀，丝印，移印﹚之材料符合ROHS标准，重金属不可超标
②噪音—整机在额定的电压下运作，在静音室测试，距产品1m高、1m远处，大风机产品噪音小于55dB；小风机噪音小于48dB.〈环境噪音为33 dB下测试〉。
③化学辐射—整机不应放出有害的射线，或者再现毒性或类似的危险。
④胶袋—打孔，用HDPE环保材料。
4 机械和热伤害 ①在正常使用和维修中人体能触及的零件不允许有利边，利角。
②倾倒测试—将整机最不利的位置放置在10度倾斜板上，不允许有倾倒的危险。
③拉力测试—欧洲款电源线1分钟内20LBS的拉拔力施加25次（动态）；
美洲款电源线要能承受35LBS的拉拔力持续（静态）1分钟；电源线出线口位移位接受标准≤2mm。
④所有面易触及表面温升—非金属表面＜60K，金属表面＜35K。

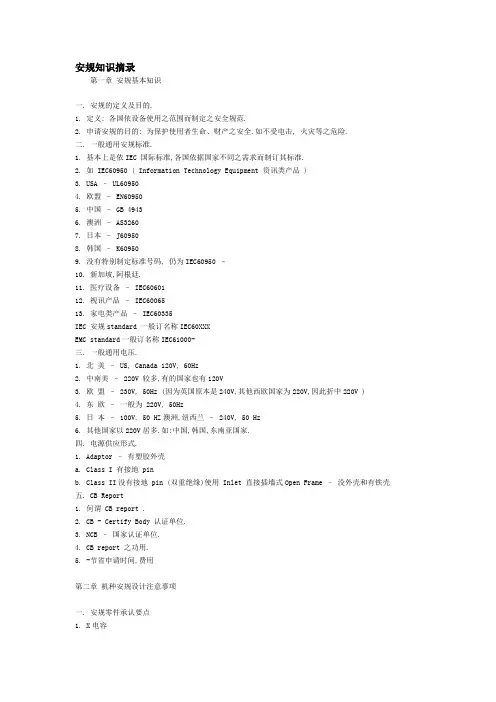

安规知识摘录
第一章 安规基本知识
一. 安规的定义及目的.
1. 定义: 各国依设备使用之范围而制定之安全规范.
2. 申请安规的目的: 为保护使用者生命、财产之安全.如不受电击, 火灾等之危险.
二. 一般通用安规标准.
1. 基本上是依IEC 国际标准,各国依据国家不同之需求而制订其标准.
2. 如 IEC60950 ( Information Technology Equipment 资讯类产品 )
3. USA – UL60950
4. 欧盟 – EN60950
5. 中国 – GB 4943
6. 澳洲 – AS3260
7. 日本 – J60950
8. 韩国 – K60950
9. 没有特别制定标准号码, 仍为IEC60950 –
10. 新加坡,阿根廷.
11. 医疗设备 – IEC60601
12. 视讯产品 – IEC60065
13. 家电类产品 – IEC60335
IEC 安规standard 一般订名称IEC60XXX
EMC standard一般订名称IEC61000-
三. 一般通用电压.
1. 北 美 – US, Canada 120V, 60Hz
2. 中南美 – 220V 较多,有的国家也有120V
3. 欧 盟 – 230V, 50Hz (因为英国原本是240V,其他西欧国家为220V,因此折中220V )
4. 东 欧 – 一般为 220V, 50Hz
5. 日 本 – 100V, 50 HZ澳洲,纽西兰 – 240V, 50 Hz
6. 其他国家以220V居多.如:中国,韩国,东南亚国家.
四. 电源供应形式.
1. Adaptor – 有塑胶外壳
a. Class I 有接地 pin
b. Class II没有接地 pin (双重绝缘)使用 Inlet 直接插墙式Open Frame – 没外壳和有铁壳
1 国家及国际安规认证知识
第一节 基本概念
一、安规基本概念
1、安规是什么？
安规就是安全规范，防止人体受到伤害。目前是指电子产品在设计中必须保持和遵守的规范。
2、安规的特点
安规的特点是：安规强调对使用和维护人员的保护，是我们使用电子产品方便同时，不让电子产品给我们带来危险，同时允许设备部分或全部功能丧失。设备部分或全部功能丧失，但是不会对使用人员带来危险，那么安全设计则是合格的——尽管设备不能使用或变成一堆废物。安规是使用安全规范来考虑电子产品，使产品更加安全。
3）火灾 (Fire Hazards)
正常工作条件下过载﹑组件失效﹑绝缘击穿或连接松动都可能产生导致危险的过高温度。但是﹐应保证设备内着火点产生的火焰不会蔓延到火源近区以外﹐也不会对设备的周围造成损害。
减小这种危险的方法包括﹕
● 提供过流保护装置﹔
● 使用符合要求的适当燃烧特性的结构材料﹔
● 选择的零部件﹑元器件和消耗能避免产生可能引起着火的高温﹔
● 限制易燃材料的用量﹔
● 把易燃材料与可能的点燃源屏蔽或隔离﹔
● 使用防护外壳或挡板﹐以限制火焰只在设备内部蔓延﹔
● 使用合适的材料制作外壳﹐以减小火焰向设备外蔓延的可能性。
4）热(Heat Hazards)
正常工作条件下的高温可能导致引起下述的危险﹕
● 接触烫热的可触及零部件引起灼伤﹔
● 绝缘等级下降或安全元器件性能降低﹔
● 引燃可燃液体。
减小这种危险的方法包括﹕
● 采取措施避免可触及零部件产生高温
● 避免使温度高于液体的引燃点﹔
● 如果不可避免接触烫热的零部件﹐提供警告标识以告诫使用人员。
5）机械(Mechanical)
可能导致危险的原因是﹕
● 尖锐的棱缘和拐角﹔
● 可能潜在地引起危害的运动零部件﹔
● 设备的不稳定性﹔
● 内爆的阴极射线管和爆裂的高压灯产生的碎片。
