铝电解电容器材料介绍铝电解电容器材料介绍.doc东莞市创慧电子厂0正极箔：由纯铝经腐蚀、化成两道工艺而成，它是电容器的正极。
铝纯度通常≥99.9%。
当≥99.90%时铝纯度为3N，当≥99.99%时铝纯度为4N。
1、正极箔的TV值：TV值即其在85℃下测得的氧化膜耐压值，应≥箱标的VF值。
TV值决定了电容器的耐压值及其工作电压的高低。
一般情况下，普通85℃产品的正箔耐压、充电电压、工作电压之间的关系为TV=1.15AV=1.3WV。
2、正极箔的TR值正极箔的TR值即其在规定的电流密度及温度下电压升至0.9VF所需的时间。
升压时间TR与耐压TV关系如下图。
TR值与老化冷充时间密切相关。
3、正极箔的比容及其离散率铝箔的比容即其单位面积（通常取1cm2 ）的容量，比容的单位为μF/cm2。
比容离散率即其最大值与最小值之差与其平均值的比值，它直接影响到电容器容量的一致性。
铝箔比容的高低在一般情况下，与其厚度成正比，与电压成反比，它对电容器的损耗值影响很大。
所以在选用高比容的正箔做缩体品时，唯有在耐压上做出牺牲。
4、正极箔的耐水合性正极箔的耐水合性即其在90℃的条件下恒温水煮60分钟后重新测得的TV、TR以及比容的变化情况。
正极箔的耐水合性的好坏直接影响到电容器储存后的容量衰减及其他电性能的变化，换句话说也就是耐水合性的好坏直接影响到电容器的储存性能。
5、正极箔的机械强度正极箔的机械强度包括抗弯强度及抗拉强度，抗弯强度的单位是次，抗弯强度的单位是N/cm 。
一般正极箔的机械强度与其厚度、电压有密切的关系。
二、负极箔：负极箔是电容器的引出负极，由纯铝经过腐蚀而成，通常铝纯度为＞98%。
一般根据电容器正箔比容选取负箔比容，根据工作电压选取负箔厚度。
1、化成负箔的TV及TR当电容器使用在高纹波电路时，可根据实际情况考虑是否选用化成负箔。
化成负箔的TV值要求≥箱标的VF值，升压时间TR要求≤5S。
2、负极箔的比容及离散率负极箔的比容及离散率表示方法同正极箔，它也直接影响电容器容量的一致性。
铝电解电容铝箔解释说明以及概述1. 引言1.1 概述铝电解电容铝箔是一种重要的电子元件，广泛应用于电力设备、通信设备和消费电子产品等领域。
它具有体积小、质量轻、可靠性高等优点，被广泛应用于各个领域。
1.2 文章结构本文将首先介绍铝电解电容铝箔的定义与原理，包括其基本原理和工作原理。
接着，我们将探讨铝电解电容铝箔的优点与应用，包括在不同领域中的具体应用案例。
然后，我们将介绍该技术的历史发展与研究进展，并举例说明一些突破性创新。
接下来，我们将详细讨论该技术的制备方法与工艺流程，包括材料准备、液配方和制备过程中遇到的关键问题及解决方法。
最后，在结论部分，我们将总结已有的研究成果和应用现状，并提出对未来发展趋势的预测和建议。
1.3 目的本文旨在全面介绍铝电解电容铝箔技术，并深入探讨其定义、原理、优点和应用。
通过了解该技术的历史发展和研究进展，读者可以更好地理解其制备方法和工艺流程。
同时，在结论部分，我们将对该技术的未来发展趋势进行预测，并提出建议，以促进铝电解电容铝箔技术的进一步发展与应用。
2. 铝电解电容铝箔2.1 定义与原理铝电解电容铝箔是一种用于制造电解电容器的基础材料。
它由高纯度的铝箔制成，经过特殊的工艺处理后具有高导电性和较大的比表面积。
在电容器中，铝箔作为正极和负极之间的电介质，能够存储和释放电荷，并提供较低的有效串联电阻。
这种制备方法通过将带有细微孔洞的铝箔浸泡在一定类型和浓度的离子溶液中，利用离子迁移现象，在铝箔表面形成一层致密、均匀且细小孔隙的氧化铝膜。
该氧化铝膜具有优异的绝缘性能，同时也具备良好的导体特性。
通过此氧化膜作为介质，在两个极板之间形成了一个可靠且稳定的固态电解介质。
2.2 优点与应用铝电解电容铝箔具有以下几个主要优点：首先，它具有较低的ESR（等效串联电阻），这意味着它在高频电路和脉冲应用中具有更好的性能。
相比于其他常见的电容材料，铝电解电容铝箔具有更大的表面积和金属箔厚度，从而可以实现更低的ESR。

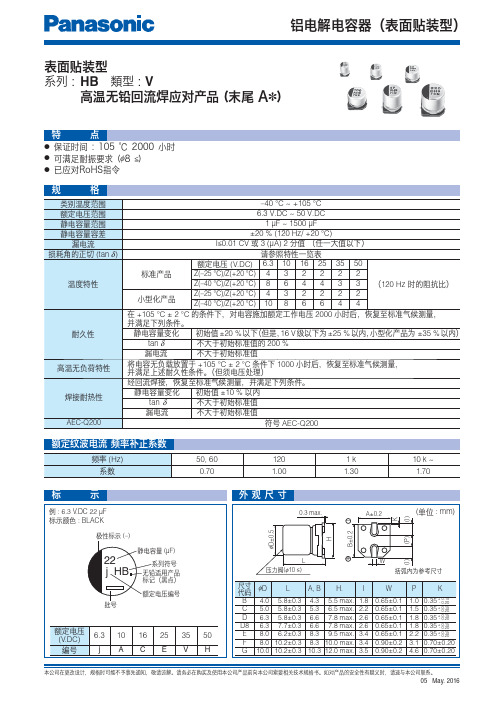

详解铝电解电容器的参数详解铝电解电容器的参数铝电解电容器的参数详解之一铝电解电容器的基本参数主要有电压、电容量、最高工作温度及寿命、漏电流和损耗因数，有的铝电解电容器，如开关电源输出滤波用的铝电解电容器还有额定纹波电流、ESR等参数。
电压铝电解电容器的电压指标主要有额定DC电压、额定浪涌电压、瞬间过压和反向电压，下面将逐一介绍。
1．反向电压钽电容是有极性电容器，通常不允许工作在反向电压。
在需要的地方，可通过连接一个二极管来防止反极性。
通常，采用导通电压约为0. 8V的二极管是允许的。
在短于Vs的时间内，小于或等于1.5V的反向电压也是可以承受的，但仅仅是短时间，绝不能是连续工作状态。
2．工作电压V OP工作电压是电容器在额定温度范围内所允许的连续工作的电压。
在整个工作温度范围内，电容器既可以在满额定电压（包括叠加的交流电压）下连续工作，也可以连续工作在0V与额定电压之间任何电压值。
在短时间内，电容器也可承受幅值不高于-1. 5V的反向电压。
反向电压的危害主要是反向电压将产生减薄氧化铝膜的电化学过程，从而不可逆地损坏铝电解电容器。
3．额定DC电压VR额定DC电压VR是电容器在额定温度范围内所允许的连续工作电压，它包括在电容器两电极间的直流电压和脉动电压或连续脉冲电压之和。
通常，钽电容的额定电压在电容器表面标明。
通常额定电压≤100V为“低压”铝电解电容器，而额定电压≥150V为“高压”铝电解电容器。
额定电压的标称电压为：3V、4V、6.3V、(7.5V)、10V、16V、25V、35V、(40V)、50V、63V、80V、100V、160V、200V、250V、300V、(315V)、350V、(385V)、400V、450V、500V、(550V)。
其中括号中的电压值为我国不常见的。
4．额定浪涌电压Vs额定浪涌电压Vs是铝电解电容器在短时间内能承受的电压值，其测试条件是：电容器工作在25℃，在不超过30s，两次间隔不小于5min。
+ 铝电解电容应用指南 2005.02这个应用指南这个应用指南是铝电解电容的完全手册，当然重点是CDE的型号。
它从结构上深入的揭示了世界上主要的铝电解电容型号的性能和应用的最新信息。
希望你能告诉我们更多你所想知道的，使我们能够完善这本手册。
铝电解电容总论除了一些表面安装技术（SMT）的铝电解电容有固态的电解液之外，一般的电解电容都有一个卷绕电容元件，然后注入电解液，连上端子，密封装入一个罐里。
这个卷绕电容元件包含了一个阳极金属箔，浸透在电解液中的纸隔离物和阴极金属箔。
这个金属箔是高纯度的铝，它的表面用蚀刻技术蚀刻了几十亿的细微管道以增加与电解液的接触面积。
看起来电容量是在两个金属箔之间，实际上是在阳极金属箔和电解液之间。
正极板是阳极金属箔；电介质是阳极金属箔上的绝缘铝氧化物；真正的负极板是导电的液态电解质，阴极金属箔仅仅是连接电解液。
这个结构能产生巨大的电容量，因为蚀刻金属箔可以增加100倍以上的表面积并且铝氧化物的电解质的厚度不超过1微米。
这样的电容器有很大的金属盘面积并且金属盘非常靠近。
这些电容器一般提供0.1UF---3UF的电容值，额定电压从5V---500V。
他们是有极性的器件，有明显的正负极端子，并且有非常多的各种各样的类型，包括浇铸和罐型的SMT的器件，轴向和经向引线罐型，牛角端子型和大罐，螺栓端子型。
最典型的电容电压值是330UF/100V 和6800UF/10V SMT器件100UF/450V，6800UF/50V，10000UF/10V 微型罐型1200UF/450V 和 39000UF/50V 牛角罐型9000UF/450V和390000UF/50V 大罐，螺栓端子型如果两个相同容量的铝电解电容串联，背靠背连接正极端子和负极端子，结果是一个有一半电容值的无极性电容。
两个电容调整所承担的电压，其作用相当于被二极管旁路过来的电压。
当加上电压，极性正确的电容器承担全压。
在无极性的铝电解电容和马达启动铝电解电容里一个第二阳极金属箔替代阴极金属箔，结果在一个壳里里得到一个无极性的电容器。
铝电解电容器物质安全表(MSDS) XXX (MSDS)1.Product and Manufacturer n:Product Name: Aluminum Electrolytic CapacitorManufacturer: XXX。
Ltd.Manufacturer Address: Dongguan City。
Guangdong Province。
ChinaContact Phone/Fax:2.Hazard Overview:Severe harm and impact XXX ruptures。
XXX that can cause skin and eye XXX。
overcurrent。
reverse polarity use。
or product performance n XXX。
smoke。
or fire.Potential hazards include electric shock if touched with bare hands while high-voltage products are working online or charging and not discharging。
Waste cannot be degraded and XXX n。
it can harm the environment。
If the seal is not tight or ruptures。
the electrolyte in the component will leak out and the electrolyte isconductive。
which can cause circuit short-circuits or corrode the line.3.XXX:Component Material Name Accounts for Total Weight XXX Substance NameAlFePositive aluminum foil 20.0%SiCuXXX 9.9%SiCuXXX 12.0%CelluloseLead wire 10.0%AlCAS No.7429-90-57439-89-67440-21-37440-50-87429-90-57439-89-67440-21-37440-50-89004-34-67429-90-5Accounts for XXX of Each Material 99.990%0.004%0.004%0.002%99.890%0.058%0.050%0.002%100.000%21.400%Rubber particles 14.0% Aluminum shell 19.0%XXX 15.0%Ink 0.1%FeCuSnBUTYL/EPDMC。
上海永铭电子股份有限公司Shanghai Yongming Electronic Co.,Ltd.铝电解电容器承认书Aluminum Electrolytic CapacitorsSpecification商标名称 Name承认书 Specification版本 Version03 页数 Page 3 标准指南 Standard manual客户名Customer 苏州昍亮电子有限公司系列 SERIESKCXFIG-1D 5 6.3810 12.5 16 18 d 0.5 0.5 0.50.60.6 0.6 0.8 0.8 F2.02.53.5 5.05.07.57.5a L ＜20 a =±1.0 L ≥20 a =±2.0TABLE-1No客户物料编码Customer Part No永铭物 料编码 Ymin Part No额定 电压Rated V oltage (V .DC)容量Capacitance(μF)浪涌 电压Surge V oltage (V .DC)使用温度 范围 Operating Temp.Range （℃）容量范围 Capacitance Tolerance (％)损耗 Tanδ （120Hz ） (Max) (％)阻抗 Impedance (Ω) Max at 25±2℃100KHz最大纹波电流 （105℃100KHz ）Max Ripple Current(mA) at 105℃100KHz漏电流Leakage Current (μA)(2min s reading)寿命 Life At 105℃ (HOURS)尺寸Dimensions(mm)ΦDL α d F 1 KCXI2002H470MF 500 47 550 -40~+105-20~+20％20 3.25 560 362.5 3000 16 20 2.0 0.8 7.5 234563Rs: 保护电阻（1000±100Ω）Protective resistor(1000±100Ω)::阶段1：测量容量和阻抗quantity Array生产日期Production date产品编号Part No客户物料描述Customer item codeLot number：2 3 4 5 6 7 8年月材料标识year moth material code散包装按下图包装方式Bulk Packing内包装盒Box 外包装箱Carton 9．切脚、成型Lead cutting and forming切脚、成型标准Standard for lead cutting该标准是用于引线切脚，技术要求，判断和验收。
