广电EPON+EOC模式三网融合网络的常见故障与解决办法

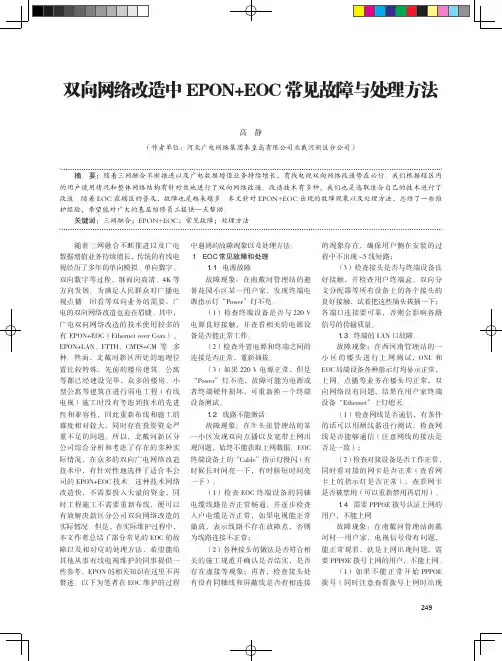

双向网络改造中 EPON+EOC 常见故障与处理方法
高 静 （作者单位：河北广电网络集团秦皇岛有限公司北戴河新区分公司）
摘 要：随着三网融合不断推进以及广电数据增值业务持续增长，有线电视双向网络改造势在必行。我们根据辖区内 的用户使用情况和整体网络结构有针对性地进行了双向网络改造。改造技术有多种，我们也是选取适合自己的技术进行了 改造。随着 EOC 在辖区的普及，故障也是越来越多。本文针对 EPON+EOC 出现的故障现象以及处理方法，总结了一些维 护经验，希望能对广大的基层维修员工提供一点帮助。
249
▲
THE NETWORK 网络
的错误代码，并根据代码进行有针对 性 的 调 整）， 请 重 新 安 装 软 件， 并 正 确设置计算机后再试。
（2）在实际的拨号上网的过程中 会出现错误代码，可以根据实际的代 码去处理相关的故障或问题。
１．５ 网关能通，但是 ping 网关延 时很大，无法打开网站 Web
（2）在与指定的网关地址相通的 过程中要注意查看延时情况以及是否 有丢包的情况存在，延时太大可能是 线路中有接头接触虚接或线路的损耗 过大等引起，建议检查该用户的入户 电缆的接头是否符合接头施工的相关 规范和工艺，有条件的话可以利用场 强仪检测线路；
关键词：三网融合；EPON+EOC；常见故障；处理方法
随着三网融合不断推进以及广电 数据增值业务持续增长，传统的有线电 视经历了多年的单向模拟、单向数字、 双向数字等过程，继而向高清、4K 等 方向发展。为满足人民群众对广播电 视 点 播、 回 看 等 双 向 业 务 的 需 要， 广 电的双向网络改造也迫在眉睫。其中， 广电双向网络改造的技术使用较多的 有 EPON+EOC（Ethernet over Coax）、 EPON+LAN、FTTH、CMTS+CM 等 多 种。 然 而， 北 戴 河 新 区 所 处 的 地 理 位 置 比 较 特 殊， 先 前 的 楼 房 建 筑、 公 寓 等 都 已 经 建 设 完 毕， 众 多 的 楼 房、 小 型公寓等建筑在进行弱电工程（有线 电视）施工时没有考虑到技术的先进 性和兼容性，因此重新布线和施工的 难度相对较大，同时存在投资资金严 重 不 足 的 问 题。 所 以， 北 戴 河 新 区 分 公司综合分析和考虑了存在的多种实 际情况，在众多的双向广电网络改造 技术中，有针对性地选择了适合本公 司的 EPON+EOC 技术。这种技术网络 改 造 快， 不 需 要 投 入 大 量 的 资 金， 同 时工程施工不需要重新布线，便可以 有效解决新区分公司双向网络改造的 实际情况。但是，在实际维护过程中， 本文作者总结了部分常见的 EOC 的故 障以及相对应的处理方法，希望能给 其他从事有线电视维护的同事提供一 些参考。EPON 的相关知识在这里不再 赘述。以下为笔者在 EOC 维护的过程

4．详细描述故障现象。
5．提供相关的告警。
4
故障分类
宽带类故障
无法上网（拨号678） 上网速度慢 可以拨号成功，但不能上网
……
语音类故障
所有业务全断
上网速度慢或掉线 能来自网但不能打电话……5

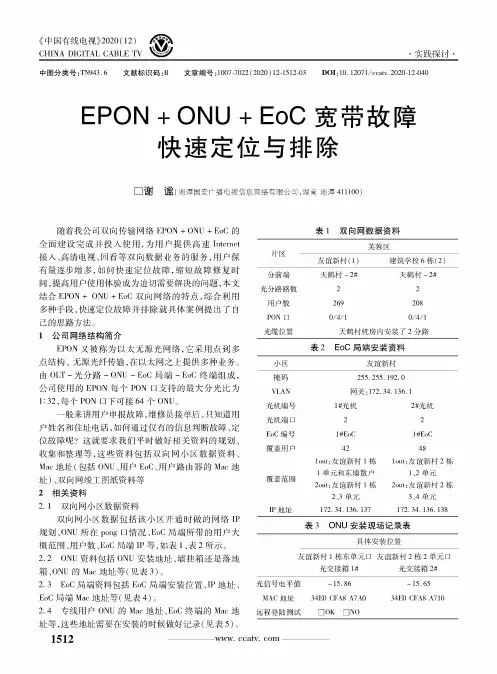

故障案例1（宽带类）：
故障现象：用户不能上网拨号678 故障处理过程：
与用户确认MODEM是否激活或者本地连接是否正常。
光纤衰减系数0.36db/km 光纤衰减系数0.42db/km
8
故障案例3（宽带类）：
故障现象：可以拨号成功但不能上网 故障处理过程：
让用户检查电脑上是否手动设置DNS，开始-运行-CMD 在命令界 面下用ipconfig/all查看电脑地址是否正常。同时PING dns看能否 ping通（ping 202.98.198.167 –t –l 1500)
OLT上学习到MAC,vlan也在上联口透传。检查上联设备数据。
故障分析： 一般无法上网故障需要一层层设备查用户MAC定位故障点。
6
故障案例2（宽带类）：
故障现象：用户反映上网慢
故障处理过程：
让用户检查电脑上是否有打开播放软件等（最好安装360流量监控 查看电脑上软件是否占用带宽） 检查给用户分配带宽是否正常，可适当增加用户上行带宽测试。 9806H设备检查用户线路 用户电脑上PING DNS是否延迟大或存在明显丢包现象，如果有 检查ONU的端口是否是全双工（show interface fei_1/1)，查看端 口流量是否存在大量广播包。同时在OLT上检查ONU限速设置， 可增大ONU带宽确认用户是否上网正常或关闭ONU上其他端口单 独测试一个用户是否上网正常。检查ONU状态是否正常(在OLT上 show logging alarm）。

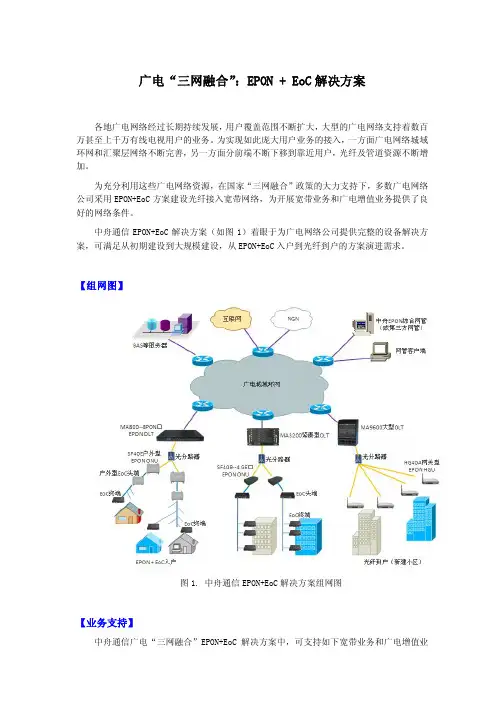

下一代有线电视广播网EPON EoC的解决方案传统的有线网络仅支持单向下行广播服务，为了提升用户的ARPU值，运营商亟待改造混合光纤同轴网络（HFC），以提供双向、互动服务。

在下一代广播网络（NGB）中，基于EPON + EoC的下一代广播网络架构提供了简单的端对端且基于以太网的分组网络，可与现有的有线电视网络共同运行，如图1所示。

图1：下一代广播网络架构在图1中，EoC的局端设备包括同轴电缆宽带接入终端（CBAT）及有线电视信号混合器，可为EoC网络提供桥接及管理功能，以实现广播电视的双向服务，如：IPTV、VOD、HSD、VoIP及P2P游戏等。

本文介绍了EPON及EoC技术的整体背景，并深入讨论了可用于有线电视网络双向改造的EPON EoC解决方案。

EPON、EoC技术特色EPON：EPON技术可提供双向1Gbs链路连接，下行波长为1490nm，上行波长为1310nm。

下行数据流被传送至所有ONU（光网络单元），在前导码（逻辑链路ID）中加入LLID域来区别具体帧在PON 网络中的目的地；上行数据中，DBA负责为已注册的ONU动态分配带宽。

EPON系统优势如下：◎便于集成及简单实用——EPON是基于以太网技术，可在同一架构上混合传播VoIP、IPTV、数据及各种射频数据流，同时可提供QoS机制以保证不同数据流的传输质量。

◎长距离——当EPON网络采用前向纠错（FEC）时，可延伸至20公里甚至30公里。

光纤架构所产生的损失仅为每2000英尺1dB.◎低成本——由于采用了无源分光器，因此从长远来看，运维成本将低于同轴电缆。

◎高可靠性——作为无源且不包括任何耗电的电子元件的网络，具备更高的可靠性。

EoC：以太网同轴网络（EoC）是指在两点或多点间采用同轴有线电缆传输以太网信号。

主要包括：基带（无源系统）或射频调制（有源系统）两种传输方式。

基带系统便于建立及使用，缺点是需要点对点连接以获得适于IP网络当前应用需求的数据率（>10Mbps）；有源系统可支持多个客户端器件连接至同一同轴电缆，且所有客户端均可由一个设在节点的局端主件控制。

主 要 特 点 ：（1）在 一 根 同 轴 电 缆 上 同 时 传 输 电 视 和 双 向 数 据 信 号 ， 大大简化 HFC 网络改造。
（2）利用现有的广电 HFC 网络为用户提供数字电视，互动电视和 宽带服务。

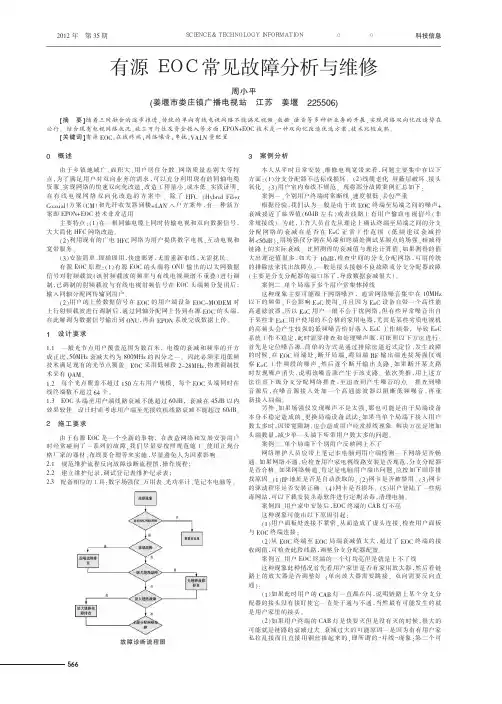

（3）安 装 简 单 ，即 插 即 用 ，快 速 部 署 ，无 需 重 新 布 线 ，无 需 扰 民 。 有源 EOC 原理：（1）有 源 EOC 的 头 端 将 ONU 输 出 的 以 太 网 数 据 信号对射频载波（该射频载波的频率与有线电视频谱不重叠）进行调 制，已调制的射频载波与有线电视射频信号在 EOC 头端频分复用后， 输入同轴分配网传输到用户。 （2）用户的上传数据信号 在 EOC 的 用 户 端 设 备 EOC-MODEM 对 上行射频载波进行调制后，通过同轴分配网上传到有源 EOC 的头端， 在此解调为数据信号输出到 ONU，再由 EPON 系统完成数据上传。 1 设计要求 1.1 一般光节点用户覆盖范围为数百米， 电缆的衰 减 和 频 率 的 开 方 成正比，50MHz 衰减大约为 800MHz 的四分之一。 因此必须采用低频 技术满足现有的光节点覆盖。 EOC 采用低频段 2-28MHz，物理调制技 术采有 QAM。 1.2 每个光点覆盖不超过 150 左右用户规模， 每个 EOC 头端同时在 线终端数不超过 64 个。 1.3 EOC 头端至用户端线路衰减不能超过 60dB， 衰 减 在 45dB 以 内 效果较佳。 设计时需考虑用户端至光接收机线路衰减不能超过 60dB。 2 施工要求 由于有源 EOC 是一个全新的事物， 在改造网络和发展安装用户 时经常碰到了一系列的故障，我们尽量要按照规范施工、使用正规合 格厂家的器材、布线要合理等来实施，尽量避免人为因素影响。 2.1 规范维护流程反向故障诊断流程图，操作规程； 2.2 建立维护纪录，调试登记表维护纪录表； 2.3 配备相应的工具：数字场强仪、万用表、光功率计、笔记本电脑等。

EPON故障案例分析摘要：本文介绍EPON的基本概念和原理的基础上，通过工作中总结的常见EPON一些故障的判断和处理方法，以及今年遇到的两次故障处理情况，作以简单的分析，以作维护参考。

关键词：EPON故障；案例分析；维护技术人员不但要有三网的理论知识，还要有丰富的实践经验。

本文总结了一些EPON的常见故障判断和处理方法，以及碰到的两次EPON故障的处理过程作以介绍，给技术人员作参考。

一、EPON简介EPON采用点到多点结构、无源光纤传输，在以太网上提供多种业务。

EPON 技术是在无源光网络体系架构的基础上，定义了一种新的、应用于EPON系统的物理层（主要是光接口）规范和扩展的以太网数据链路层协议，以实现在点到多点的PON中以太网帧的TDM接入。

此外，EPON还定义了一种运行、维护和管理（OAM）机制，以实现必要的运行管理和维护功能。

并为了分离同一根光纤上多个用户的来去方向的信号，采用以下两种复用技术：下行数据流采用广播技术和上行数据流采用TDMA技术。

在数据链路层，多点MAC控制协议（MPCP）的功能是在一个点到多点的EPON系统中实现点到点的仿真，支持点到多点中多个MAC客户层实体，并支持对额外MAC的控制功能。

MPCP主要处理ONU 的发现和注册，多个ONU之间上行传输资源的分配、动态带宽分配，统计ONU 本地拥塞状态的汇报等。

二、EPON故障处理流程1、单个故障主要由112故障台受理。

2、当维护人员发现是ONU故障时，更换ONU，并将ONU的MAC地址上报机房，由机房做数据配置。

3、当维护人员发现是电源故障时，及时通知物业人员修复电源。

4、当维护人员发现是光路故障时，通知机房人员，并配合机房人员查出故障点，确认是光缆中断，通知光缆维护人员抢修光缆。

5、当维护人员发现ONU正常而其中一项业务不正常，通知机房人员检查某项业务数据配置。

6、当发现大面积出现相同业务故障，机房人员检查某项业务数据配置。
