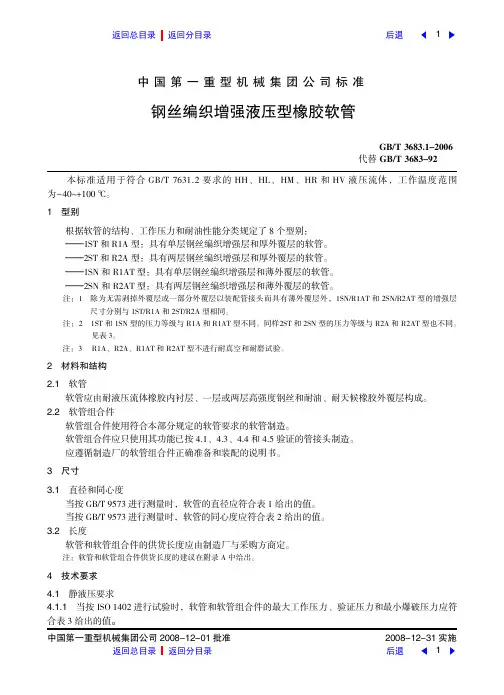

中国第一重型机械集团公司标准
钢丝编织增强液压型橡胶软管
GB/T3683.1-2006
代替GB/T3683-92
中国第一重型机械集团公司圆园园8原12原01批准圆园园8原12原3员实施本标准适用于符合GB/T7631.2要求的HH、HL、HM、HR和HV液压流体，工作温度范围
为-40~+100益。
员型别
根据软管的结构、工作压力和耐油性能分类规定了8个型别：
———1ST和R1A型：具有单层钢丝编织增强层和厚外覆层的软管。———2ST和R2A型：具有两层钢丝编织增强层和厚外覆层的软管。
———1SN和R1AT型：具有单层钢丝编织增强层和薄外覆层的软管。———2SN和R2AT型：具有两层钢丝编织增强层和薄外覆层的软管。
注：1除为无需剥掉外覆层或一部分外覆层以装配管接头而具有薄外覆层外，1SN/R1AT和2SN/R2AT型的增强层尺寸分别与1ST/R1A和2ST/R2A型相同。注：21ST和1SN型的压力等级与R1A和R1AT型不同。同样2ST和2SN型的压力等级与R2A和R2AT型也不同。见表3。注：3R1A、R2A、R1AT和R2AT型不进行耐真空和耐磨试验。
圆材料和结构
2.1软管
软管应由耐液压流体橡胶内衬层、一层或两层高强度钢丝和耐油、耐天候橡胶外覆层构成。2.2软管组合件
软管组合件使用符合本部分规定的软管要求的软管制造。软管组合件应只使用其功能已按4.1、4.3、4.4和4.5验证的管接头制造。
应遵循制造厂的软管组合件正确准备和装配的说明书。
3尺寸
3.1直径和同心度
当按GB/T9573进行测量时，软管的直径应符合表1给出的值。当按GB/T9573进行测量时，软管的同心度应符合表2给出的值。3.2长度
软管和软管组合件的供货长度应由制造厂与采购方商定。
注：软管和软管组合件供货长度的建议在附录A中给出。
4技术要求
4.1静液压要求4.1.1当按ISO1402进行试验时，软管和软管组合件的最大工作压力、验证压力和最小爆破压力应符
橡胶编织软管规格
橡胶编织软管是一种常用的输送气体、液体、固体等介质的管道，常用于工业、农业、建筑等领域。其规格多种多样，下面列举几种常用规格：
1. 内径为6mm，外径为13mm，压力为2.5MPa的橡胶编织软管。
2. 内径为10mm，外径为18mm，压力为2.0MPa的橡胶编织软管。
3. 内径为19mm，外径为30mm，压力为1.6MPa的橡胶编织软管。
4. 内径为25mm，外径为37mm，压力为1.2MPa的橡胶编织软管。
5. 内径为38mm，外径为50mm，压力为0.8MPa的橡胶编织软管。
使用橡胶编织软管时应根据实际情况选择合适的规格，以确保其正常工作，并注意定期检查和维护。
金属编织软管国标
金属编织软管是一种高压、高温、高耐磨的管道连接件，被广泛应用于石油、化工、航空航天等领域。以下是金属编织软管国标的相关内容：
一、金属编织软管的材质和规格
1. 材质：不锈钢304、321、316L等。
2. 规格：内径和外径的尺寸均有标准要求，通常内径为6mm-400mm，外径为13mm-420mm。
二、金属编织软管的制造工艺
1. 金属编织：采用不锈钢丝编织，编织方式有单扭、双扭和环扣式等。
2. 管子成型：将编织好的不锈钢丝焊接成一定长度的管子，通过机械加工使其成为规定的内径和外径。
3. 压制法兰：将不锈钢丝管两端的法兰与接头连接，通过压制将其牢固连接。
三、金属编织软管的性能特点
1. 耐压性能：可承受高温高压环境下的液体或气体。
2. 耐腐蚀性能：耐腐蚀性能强，能在高氯或高浓度酸碱环境下工作。
3. 耐磨性能：能够承受机械摩擦和振动，不易磨损或磨损极少。
4. 柔性好：能够弯曲成任何形状，方便安装和维护。
四、金属编织软管的应用领域
1. 石油化工：炼油、化肥、氯碱、油田等。
2. 冶金、电力：高温高压液体或气体输送。
3. 航空航天：各种气体的输送和燃油输送。
4. 医药卫生：输送高纯物质。
5. 食品饮料：输送各类食品。
总之，金属编织软管在很多领域都具有重要的应用价值，通过以上国标内容的了解，可以更加了解该产品的性能特点和适用范围，为用户提供更好的选择和使用体验。
编织软管介绍
1、不锈钢丝外管 2、内管 3、外套 4、铜内芯 5、螺母 6、胶垫
内管：常采用材料为丁晴橡胶、PVC、EPDM等材料。我公司生产的编织管内管主要采用丁晴橡胶与PVC混塑而成；
外层：采用8股Φ8mm的304不锈钢丝编织而成，密度≥20匝/40mm；
螺母及内芯：采用HPb59优质黄铜经冲压、机加工等工艺制成，螺母表面经 镀铬处理；
连接套：采用HPb62～HPb65的铜片制成，表面经镀铬处理。
密封垫片：采用厚度4.5mm丁晴橡胶平面密封垫片。
二、现有产品种类
三、执行标准
◎ 中华人民共和国建材行业标准《卫生设备用软管》JC886-2001
◎ 卫生性能通过安全性评价标准GB/T 17219－1998
◎ 螺纹精度应符合国标GB/T 7307的要求。
四、不锈丝编织软管性能指标
◎ 耐压性能：常温下，测试水压1.4Mpa，保压1min，无渗漏。
◎ 爆破性能：常温下，测试水压3.5Mpa，保压1min，无损坏。
◎ 拉伸性能：终端承受67N的拉力，经10000次拉伸后；在直径为50mm的圆柱上弯曲缠绕一周，两端承受67N拉力，均无渗漏或其他异常现象。
◎ 软管两端连接螺母材料承受20N·m力矩时，不断、不裂、无损坏。
五、与杂牌不锈钢丝编织软管比较 市场上杂牌产品价格较低，相比之下我们的优点主要表现在：
