JD型绞车均用行星齿轮传动,JD调度绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。
绞车的电气设备具有防爆性能,可用于有煤尘及瓦斯的矿井。
用途:JD调度绞车主要用于矿井内的井下车场,中间巷道和采区运输巷等调度车及地面拖拽搬运重物等作业。
JD调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作,也可用于回采工作面和掘进工作面装载站上调度编组矿车。
工作原理:分类:JD-0.5(3KW),JD-1(11.4KW),JD-1.6(22KW),JD-2(25KW),JD-2.5(40KW),JD-3(45KW),JD-4(55KW)型号组成得含义(以JD-0.5(3KW)为例):J:绞车;D:调度;0.5:钢绳拉力(KN);3KW:电动机功率(KW)。
组成:JD调度绞车的参数:型号JD-0.5 JD-1(JD-11.4) JD-1.6JD-2JD-2.5JD-3牵引力KN 5 10 20 20 2530绳速m/s 0.6-1.2 0.43-1.03 0.61-1.2 0.6-1.2 1.115-1.632 1.115-1.63绳径mm 9.3 12.5 15.5 15.5 2020容绳量m 150 400400 400400-650400-650电动功率Kw 3 11.4 22 254045外型尺寸mm 955*540*4501100*765*730 1350*1140*11901385*1140*1190 1900*2350*1370 1900*2350*1370机重Kg220 550 1460 165028002800JD-1.6(22KW),JD-2(25KW)大至相同JD-2调度绞车,矿用绞车主要技术参数型号:JD-2 牵引力:20绳速m/s:0.6-1.2绳径mm:15.5容绳量m:400 电动功率kw:30 外型尺寸mm:1350*1140*1190 机重kg:1460 主要技术参数型号:JD-2.5 牵引力:25 绳速m/s:1.115-1.632 绳径mm:20 容绳量m:400-650 电动功率kw:40 外型尺寸mm:1900*2350*1370 机重kg:2800本公司专业生产各种型号回柱绞车,调度绞车,耙矿绞车,耙斗装岩机,本着诚信的服务态度,欢迎各位客户来到选购!JD-2调度绞车,矿用绞车主要技术参数型号:JD-2 牵引力:20绳速m/s:0.6-1.2绳径mm:15.5容绳量m:400 电动功率kw:30 外型尺寸mm:1350*1140*1190 机重kg:1460 主要技术参数型号:JD-2.5 牵引力:25 绳速m/s:1.115-1.632 绳径mm:20 容绳量m:400-650 电动功率kw:40 外型尺寸mm:1900*2350*1370 机重kg:2800。
目录1 概述 (1)1.1调度绞车的简介 (1)1.2用途及适用范围 (2)1.3 本文所做的基本工作 (2)2 调度绞车的总体设计 (3)2.1设计参数 (3)2.2结构特征 (3)2.3 选择电动机 (4)2.3.1电动机输出功率的计算 (4)2.3.2确定电动机的型号 (4)3 滚筒及其部件的设计 (5)3.1钢丝绳的选择 (5)3.2滚筒的设计计算 (6)3.2.1 滚筒直径D (6)3.2.2 滚筒宽度B (7)D (7)3.2.3滚筒外径14 行星齿轮传动概论 (8)4.1行星齿轮传动的定义 (8)4.2行星齿轮传动符号 (9)4.3行星齿轮传动的特点 (10)5 减速器设计 (11)5.1总传动比及传动比分配 (11)5.1.1总传动比 (11)5.1.2传动比分配 (12)5.2高速级计算 (13)5.2.1配齿计算 (13)5.2.2变位方式及变位系数的选择 (14)5.2.3 按接触强度初算A-C传动的中心距a和模数 (15)5.2.4几何尺寸计算 (16)5.2.5 验算A-C传动的接触强度和弯曲强度 (19)5.2.6验算C-B传动大接触强度和弯曲强度 (25)5.3.1配齿计算 (26)5.3.2变位方式及变位系数的选择 (27)5.3.3 按接触强度初算A-C传动的中心距a和模数m (27)5.3.4 几何尺寸计算 (29)5.3.5验算A-C传动的接触强度和弯曲强度 (32)5.3.6验算C-B传动大接触强度和弯曲强度 (38)5.4传动装置运动参数的计算 (39)5.4.1各轴转速计算 (39)5.4.2各轴功率计算 (39)5.4.3各轴扭矩计算 (39)5.4.4各轴转速、功率、扭矩列表(见表5.1) (40)6传动轴的设计计算 (40)6.1计算作用在齿轮上的力 (40)6.2、初步估算轴的直径 (41)6.3轴的结构设计 (41)6.3.1确定轴的结构方案 (41)6.3.2确定各轴段直径和长度 (41)6.3.3确定轴承及齿轮作用力位置 (42)6.4绘制轴的弯矩图和扭矩图 (42)6.5轴的计算简图 (44)6.6按弯矩合成强度校核轴的强度 (44)7滚动轴承的选择与寿命计算 (45)7.1基本概念及术语 (45)7.2轴承类型选择 (46)7.3按额定动载荷选择轴承 (46)8键的选择与强度验算 (47)8.1电机轴与中心轮联接键的选择与验算 (48)8.1.1键的选择 (48)8.1.2键的验算 (48)8.2 主轴(滚筒轴)与行星架联接键的选择与验算 (49)8.2.1键的选择 (49)8.2.2 键的验算 (49)8.3 主轴与太阳轮联接键的选择与验算 (49)8.3.2 键的验算 (49)8.4 行星架与滚筒联接键的选择与验算 (50)8.4.1 键的选择 (50)8.4.2 键的验算 (50)9 制动器的设计计算 (51)9.1制动器的作用与要求 (51)9.1.1 制动器的作用: (51)9.1.2 制动器的要求: (51)9.2 制动器的类型比较与选择 (51)9.2.1制动器的类型有: (51)9.2.2 制动器的选择 (51)9.3 外抱带式制动器结构 (52)9.4 外抱带式制动器的几何参数计算 (52)10 结构设计 (62)10.1 行星齿轮传动的均载机构 (62)10.1.1 均载机构的类型和特点 (62)10.1.2 行星轮间载荷分布不均匀性分析 (63)10.1.3 行星轮间载荷分布均匀的措施 (65)10.2 行星轮的结构及支承结构 (67)10.2.1 行星轮的结构 (67)10.2.2 行星轮的支承结构 (68)11 主要零件的技术要求 (71)11.1 对齿轮的要求 (71)11.1.1 齿轮精度 (71)11.1.2 对行星轮制造方面的几点要求 (71)11.1.3 齿轮材料和热处理要求 (71)12 绞车的安装及安装调试 (72)12.1 绞车的安装 (72)12.2 绞车安装调试 (72)13 使用与操作 (72)13.1 一般要求 (72)13.2 操作前注意事项 (72)13.3 操作要求和操作方法 (73)15 维护与保养 (74)16 可能发生的故障及消除方法 (76)17 绞车的润滑 (76)小结 (78)参考文献 (79)附录 (80)翻译部分英文原文 (82)中文译文 (89)致谢 (93)摘要调度绞车是矿山生产系统中最常用的机电设备,主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作,也可用于回采工作面和掘进工作面装载站上调度编组矿车。
南采区辅助运输绞车设计一、概述南采区辅助运输设备有JD-4型绞车、JWB110BJ型无极绳绞车、JWB75BJ 型无极绳绞车、、JD-25型调度绞车。
二、绞车选型设计〔一〕无极绳绞车房JD-4绞车选型设计1〕设计依据:1. 斜坡长:500m2. 斜坡倾角:80提升重量:20000kg4.提升方式:单钩串车提升2〕选型计算:钢丝绳选择①钢丝绳绳端荷重Q=n(m+m)(sin±f.cos)1z1B B =20000×(sin8±cos8)=20000×±×0.99)=3097kg式中:f1取〔滚动轴承〕②钢丝绳单重m pQ d11*106(/m a)L(sin B f2.cos B)式中:&—钢丝绳抗拉强度,取61670×10paBm a---平安系数,提物时取〔平安规程〕1f---钢丝绳移动阻力系数,f取22L---钢丝绳下放点至井下停车点之间的斜长,500mB---斜坡倾角80将上述参数代入式中:m p30976(1670*106/6.5)500(sin80.25*cos8)11*10m p=kg/m据?矿井运输提升学?表 5—8及参照我矿现有资料,选用6×19S+FC 型钢丝绳,其绳径d=21.5mm,每米钢丝绳重量m p=kg/m,全部钢丝绳的破断力总和Q p=273kN。
③钢丝绳平安系数校验。
m aQ pg*Q d m p*L(sin f2*cos)gm a273*103 9.8*30971.73*500(sin8m p=>〔查平安规程〕因此,所选钢丝绳满足要求。
④最大静张力计算:F jmax=n(m1+m z1)(sin B+f1.cos B)g+m p.L(sin B+f1.cos B)g 将数据代入公式:F jmax=20000×(sin8+0.015 cos8)××500×cos8)9.8=33629=根据以上计算材料可选用JD-4型调度绞车。

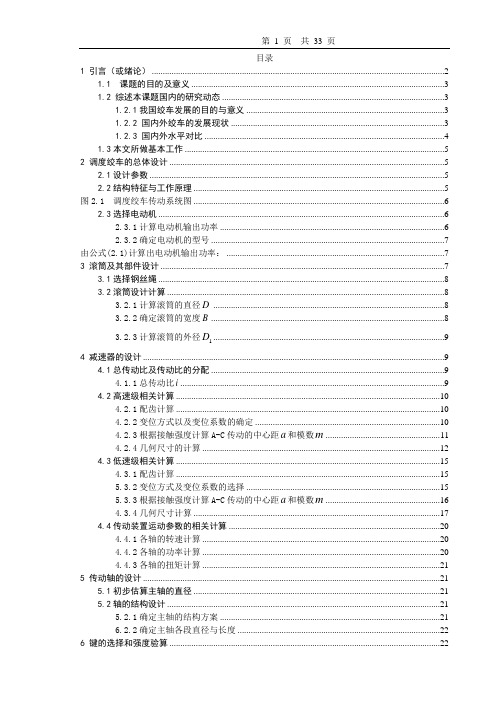

目录1 引言(或绪论) (2)1.1 课题的目的及意义 (3)1.2 综述本课题国内的研究动态 (3)1.2.1我国绞车发展的目的与意义 (3)1.2.2 国内外绞车的发展现状 (3)1.2.3 国内外水平对比 (4)1.3本文所做基本工作 (5)2 调度绞车的总体设计 (5)2.1设计参数 (5)2.2结构特征与工作原理 (5)图2.1 调度绞车传动系统图 (6)2.3选择电动机 (6)2.3.1计算电动机输出功率 (6)2.3.2确定电动机的型号 (7)由公式(2.1)计算出电动机输出功率: (7)3 滚筒及其部件设计 (7)3.1选择钢丝绳 (8)3.2滚筒设计计算 (8)3.2.1计算滚筒的直径D (8)3.2.2确定滚筒的宽度B (8)D (9)3.2.3计算滚筒的外径14 减速器的设计 (9)4.1总传动比及传动比的分配 (9)4.1.1总传动比i (9)4.2高速级相关计算 (10)4.2.1配齿计算 (10)4.2.2变位方式以及变位系数的确定 (10)4.2.3根据接触强度计算A-C传动的中心距a和模数m (11)4.2.4几何尺寸的计算 (12)4.3低速级相关计算 (15)4.3.1配齿计算 (15)5.3.2变位方式及变位系数的选择 (15)5.3.3根据接触强度计算A-C传动的中心距a和模数m (16)4.3.4几何尺寸计算 (17)4.4传动装置运动参数的相关计算 (20)4.4.1各轴的转速计算 (20)4.4.2各轴的功率计算 (20)4.4.3各轴的扭矩计算 (21)5 传动轴的设计 (21)5.1初步估算主轴的直径 (21)5.2轴的结构设计 (21)5.2.1确定主轴的结构方案 (21)6.2.2确定主轴各段直径与长度 (22)6 键的选择和强度验算 (22)6.1电机主轴轴与中心轮联接键的选择及验算 (23)6.1.1键的选择 (23)6.1.2键的验算 (23)6.2主轴与行星架联接键的选择及验算 (24)6.2.1键的选择 (24)6.2.2键的验算 (24)6.3主轴与太阳轮联接键的选择及验算 (24)6.3.1键的选择 (24)6.3.2键的验算 (24)6.4行星架与滚筒联接键的选择及验算 (25)6.4.1键的选择 (25)6.4.2键的验算 (25)7 制动器的选择与确定 (25)7.1制动器的作用及要求 (25)7.1.1制动器的作用: (25)7.1.2制动器的要求: (25)7.2制动器的类型比较及选择 (26)7.2.1制动器的类型: (26)7.2.2制动器的选择 (26)7.3外抱带式制动器的结构 (26)7.4外抱带式制动器的选择 (27)8 主要零件技术要求 (27)8.1对齿轮的要求 (28)8.1.1齿轮精度 (28)8.1.2对行星轮制造的要求 (28)8.1.3齿轮材料及热处理要求 (28)9 绞车的安装与安装调试 (28)9.1绞车的安装 (28)9.2绞车的安装调试 (29)10 使用与操作 (29)10.1一般要求 (29)10.2操作前注意事项 (29)10.3操作要求与操作方法 (29)结论 (30)参考文献: (31)附录: (32)1 引言(或绪论)1.1 课题的目的及意义提升、运输、支护、开采挖掘机械化就是煤炭工业机械化,但是这里的运输还涉及到主要、次要运输两类,这里面常用到的次要运输工具就是绞车。
毕业设计(论文)设计(论文)题目:简易吊车设计回转部分设计学院名称:机械工程学院专业:机械设计制造及自动化班级:10机械姓名:学号01指导教师:职称定稿日期:2012年04月30 日摘要本课题的目的就是设计一简易吊车来代替人力实现重物的搬运。
该吊车的工作原理是:由电动机经带轮传动和一对开式齿轮传动,将运动和动力传给卷筒,再通过钢丝绳和滑轮组来提升重物。
通过任务书中的条件参数,设计计算相关的数据,选择钢丝绳的种类和型号,进而计算出卷筒和滑轮的直径,确定一些其他的标准零部件。
在此基础上进行传动装置的设计和计算,完成其进行结构设计,工作主要包括完成了轴的设计、确定了带轮的结构、齿轮的结构、卷筒的结构、滑轮的结构、伸臂杆和支撑杆的结构,绘制了吊车的总装配图、制动轮装置和卷筒装置的结构图,完成部分零件工作图的设计。
关键词:简易吊车;设计计算;结构设计全套图纸,加153893706目录1 引言…………………………………………………………………………………………错误!未定义书签。
1.1 吊车的历史……………………………………………………………………………错误!未定义书签。
1.2 吊车国内外的研究现状……………………………………………………………………错误!未定义书签。
1.3 吊车的发展趋势 (2)2 回转部分设计方案 (4)3 回转部分主要零件分析计算 (5)3.1 电动机的功率及轴承的选择与计算 (5)3.1.1 初选圆锥滚子轴承的型号 (5)3.1.2 回转部分受力分析 (5)3.1.3 计算径向力Fr、轴向力Fa (5)3.2 输入轴及轴上零件的设计计算 (6)3.2.1 输入轴的设计 (6)3.2.2 输入轴中各轴上零件的设计 (8)3.2.3 输入轴上键的确定 (1)错误!未定义书签。
3.3 输出轴及轴上零件的设计计算 (14)3.3.1 输出轴的设计 (14)3.3.2 输出轴中各轴上零件的设计 (15)3.2.3 输出轴上键的确定 (17)结论 (18)致谢 (19)参考文献 (20)1引言吊车是在一定范围内垂直提升和水平搬运重物的多动作起重机械,又称起重机。
产品图片技术参数项目JD系列调度绞车型号JD3 JD5.5 JD1.0 JD1.6 牵引力(KN) 4.9 8 9.8 18.02绳速(m/s) 0.53 0.7 0.73 1.086绳径(mm) 7.7 12 12.5 15.5容绳量(m) 100 250 400 400 卷筒宽度(mm)直径(mm)电动机型号功率(Kw) 3 5.5 11.4 25 电压(V) 380 380 380 380外形尺寸长(mm)宽(mm)高(mm)传动比总重(Kg) 232 370 542 1370主要用途主要用于煤矿井下调度矿车及其他辅助运输工作,亦可用于矿山地面、冶金或建筑工地等进行调度和其他运输工作,也适合于小煤矿作提升矿物、材料使用。
Jd系列产品图片技术特征JD系列绞车均采用行星齿轮传动,绞车具有结构紧凑、刚性好、效率高、安装移动方便,起动平稳、操作灵活、制动可靠、噪音低等特点。
JH系列回柱绞车系列均具有隔爆性能,主要用于矿井下回柱放顶,亦可作运料、移溜槽等辅助牵引工作。
JH系列绞车均采用球面蜗轮副传动,具有结构紧凑、外型尺寸小,均能整机下井;绞车结构对称布置,呈长条形,底座呈雪撬状,故在井下自移平稳灵便;绞车重心低,底座刚性好,既可打顶柱,又可安设地锚,因此安装方便,运转平稳、安全可靠。
技术参数型号JD-1(JD-11.4)JD-1.6(JD-25) JD-2.5(JD-40) JD-3(JD-45)牵引力KN 10 16 25 30绳速m/s 0.43-1.03 0.6-1.2 1.115-1.632 1.115-1.632容绳量m 400 400 650 650绳径mm Φ12Φ16Φ20Φ20电机动车辆功率kw 11.4 52 40 45 外型尺寸mm 1100*765*730 1350*1140*1190 1900*2350*1370 1900*2350*1370 机重kg 550 1460 2800 2800主要用途JD系列调度绞车均为隔爆型,供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。
JD-55型调度绞车技术参数JD-40型调度绞车技术参数JD-25型调度绞车技术参数JD-11.4型调度绞车技术参数产品简介:JD-4调度绞车主要用于矿井下调度矿车及其它辅助牵引用,亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作,但不得作载人使用。
可根据用户要求配置1140/660V隔爆电机,并可双向操作。
JD-1型调度绞车,全国质量行评名列第二名,带安全闭锁刹车装置。
规格型号:JD-4型(原JD-55)卷筒:直径X宽度:φ635X792MM 容绳量: :820M钢丝绳:直径: 22mm 平均绳速:1.33m/s载荷: 拉力:40KN总传动比: 42.24配套电机: 功率55 KW转速:980r/min 型号: YB2-280M-6电压外形尺寸: 2055X2100X1480mm主机重量:3829 kg配套电机设备: QBZ-120N矿用隔爆型(真空)磁力起动器BZA10-3矿用隔爆控制按钮绞车斜坡提升计算最大静张力时,提升长度是否只计算斜坡段的长度而不计算平坡段的长度?[ 标签:绞车,斜坡,张力 ]绞车斜坡提升计算最大静张力时,提升长度是否只计算斜坡段的长度而不计算平坡段的长度?和同事因此有争议,我认为平坡段的钢丝绳的坡度虽近似乎略为0°,如平坡段很短时钢丝绳的自重可忽略不计,但平坡段较长时钢丝绳的自重应计算在内,计算公式如下,对否?那位高人能回答我的问题,请指点,谢谢!其计算公式:Fmax=(G1+G2)(sinα+f1cosα)+PL1(sinα+f2cosα)此忽略平坡段钢丝绳的自重时的计算公式,下面是不应忽略平坡段钢丝绳的自重时的计算公式。
Fmax=(G1+G2)(sinα+f1cosα)+PL1(sinα+f2cosα)+PL2(sinβ+f2cosβ)式中:G1:有益载荷10000kgG2:矿车自重1200kgα:提升角度30°β:平坡角度0°P:钢丝绳每米重量,P=4.37kg/mQ d:钢丝绳破断拉力总和795 kN(拟用Φ36-6 ×37 型钢丝绳)L:提升长度斜坡段L1=100m,平坡段L2=50mf1:矿车磨擦阻力系数,取f1=0.01(轨道)f2: 钢丝绳磨擦阻力系数,取f2=0.2(煤矸)。
HKD1030柴油动力货车设计(总体设计)摘要汽车的总体设计是汽车设计工作中最重要的一环,它对汽车的设计的质量,使用性能和在市场上的竞争力有着决定性的影响。
因为汽车性能的优劣不仅与相关总成及部件的工作性能有密切的关系,而且在很大程度上还取决于有关总成及部件间的协调与参数匹配,取决于汽车的总体布置。
货车的总体设计主要包括货车的参数确定,发动机和轮胎的选择,总体布置和动力性的计算等一系列重要的步骤,其中参数的确定又包括了汽车的质量参数,主要尺寸和性能参数的计算等。
而本次毕业设计同时应用到了EXCEL,AutoCAD等计算机辅助软件,再通过多次校核质心位置和各部分的总成以保证货车的轴荷分配合理。
关键词:货车总体设计;整备质量;动力性;燃油经济性HKD1030 DIESEL-POWERED TRUCK DESIGN(OVERALL DESIGN)ABSTRACTIn this design, in the outlook design has mainly referred toDongfeng and other related vehicle types.Simultaneously has made a modification. In the chassis arrangement and entire vehicle arrangement , according to the man-machine engineering principle, the reasonable layout human body posture and the seat arrangement, causes the pilot and the passenger sitting posture is comfortable, Not easy to produce wearily. Simultaneously acts according to the pilot and passenger’s field of vision, Becomes common practice the window and the rear view mirror design, Guaranteed the pilot has the good field of vision . This design uses humanist, the use is diverse, Economical practical principle, Has carried on the reasonable layout.KEY WORD:appearance ,braking system,emergency brake,常用符号表—轮胎与地面间的附着力FϕG G—汽车重力,ag—重力加速度h—汽车质心高度gL—汽车轴距m—汽车总重量ar—车轮有效半径ev—汽车行驶速度Z—地面对车轮的法向力β—汽车制动器制动力分配系数ϕ—轮胎与地面间的附着系数ϕ—同步附着系目录前言 (V)第一章方案的讨论、选择和确定 (3)§ (3)§汽车型式的选择 (3)§轴数和驱动形式 (4)§车头,驾驶室的型式 (4)§ (5)§ (5)第二章汽车主要参数的确定 (7)§ (7)第三章汽车质量参数的确定 (9)§ (9)§ (9)§ (9)§: (9)第四章汽车稳定性的计算 (14)第五章发动机的相关计算和选择 (15)§ (15)§ (15)§传动比的选取 (17)第六章汽车的整体布置 (20)§ (20)§ (20)第七章汽车动力性参数的计算和确定 (23)第八章汽车的燃油经济性 (30)§ (30)第九章车架设计 (33)§ (33)§X形车架 (34)§梯形车架 (34)§脊梁式车架 (34)§综合式车架 (35)结论 (36)参考文献 (37)致谢 (38)附录 (40)英文翻译 (41)前言。

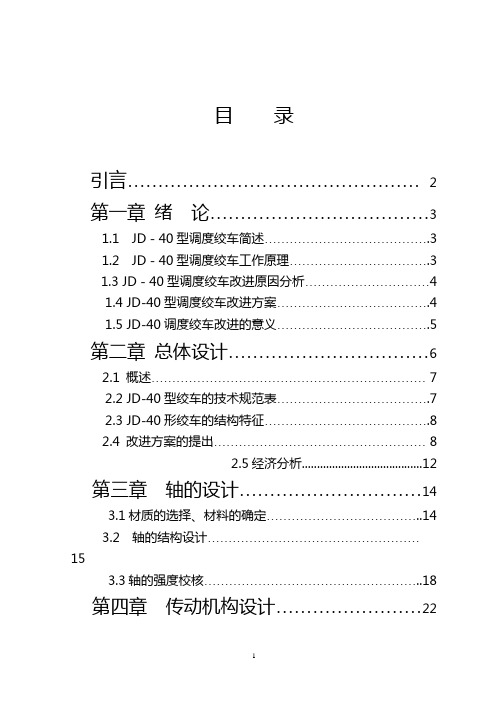

目录引言 (2)第一章绪论 (3)1.1 JD-40型调度绞车简述 (3)1.2 JD-40型调度绞车工作原理 (3)1.3 JD-40型调度绞车改进原因分析 (4)1.4 JD-40型调度绞车改进方案 (4)1.5 JD-40调度绞车改进的意义 (5)第二章总体设计 (6)2.1 概述 (7)2.2 JD-40型绞车的技术规范表 (7)2.3 JD-40形绞车的结构特征 (8)2.4 改进方案的提出 (8)2.5经济分析 (12)第三章轴的设计 (14)3.1材质的选择、材料的确定 (14)3.2 轴的结构设计 (15)3.3轴的强度校核 (18)第四章传动机构设计 (22)4.1概述 (22)4.2轮系的参数确定 (22)4.3齿轮几何尺寸的确定 (26)4.4齿轮承载能力的校核 (30)第五章JD-40绞车的维护与修理 (40)参考文献 (41)引言JD-40型调度绞车广泛应用于矿井轨道上下山,井底车场,中间巷道等地区进行地面调度和其他辅助搬运工作,它使用的电器设备具有防爆性能,JD-40型调度绞车具有传动效率高,承载能力大,调度操作简单等优点.但是根据其工作原理和实习中的发现,以前的调度绞车因结构不合理等情况,具有很高的返修率,由于绞车常用于井下地区,修理不方便.所以本设计从绞车的装配,以及对轴与齿轮的配合,键的承载能力进行了改进,使其绞车在实际应用中增加了经济效益,同时安全性和市场前景也是比较好的.第一章绪论1.1 JD-40型调度绞车简述JD-40型调度绞车广泛应用于矿井轨道上下、井底车场、中间巷道、采区运输巷道调度编组矿车、掘进行头调度矿车,也可用于矿出地面、冶金矿场或建筑工地面高度和其他辅助搬运工作。
它用的电器设备具有防爆性能,可用于有煤尘及瓦斯的矿井中,它具有传动效率高,承载能力大,调度操作简单,价格低廉等优点。
1.2 JD-40型调度绞车工作原理JD-40型绞车主要由电动机、卷筒、行星齿轮传动装置,刹车装置和机座组成。
优秀设计摘要本次设计的题目是1吨调度绞车的设计。
调度绞车由于结构简单、重量不大、移动方便,而被广泛应用于矿山地面、冶金矿场或建筑工地等进行调度和其它运输工作。
绞车的主要特点为:结构尺寸和重量较小、钢丝绳速度不高,安装及拆除操作方便、启动平衡(稳)、故障率低、常见故障易处理、维护方便。
为了达到良好的均载效果,在设计的均载机构中采取无多余约束的浮动方式。
另外,变位齿轮的使用也可以获得准确的传动比,提高啮合传动质量和承载能力。
本次设计主要对两级内啮合传动和一级行星轮传动、滚筒结构、制动器等进行了详细的设计。
关键词:调度绞车;行星齿轮;行星传动;内啮合传动AbstractThe subject of design is one tons scheduling winch. Scheduling winch as simple structure, less weight, mobile convenience was widely used in mining ground, metallurgical mines or construction sites, such as dispatching and other transportation work.In order to achieve good results,it is contained in the design of the bodies contained no extra bound to take the floating manner. In addition, the use of variable gear can also get accurate than the drive to improve the quality and meshing transmission capacity.The design uses the two main transmissions and meshing with a planetary gear transmission, the drum structure, such as brake carried out a detailed design. Key words: scheduling winch Planetary gear Planetary transmission Internal drive目录前言 (1)1 方案设计 (2)方案一两级内齿轮和一级行星齿轮传动 (2)方案二蜗轮蜗杆传动 (3)方案三液压泵液压马达传动 (3)方案比较 (4)2 总体设计 (5)电动机的选择与校核 (5)传动系统的设计计算与校核 (6)确定钢丝绳最大工作静拉力 (6) (7)计算减速器的减速比 (8)3 绞车总体结构设计 (9)卷筒装置 (10)卷筒的主要结构参数........................................................................1 1 制动装置 (12)...........................................................................1 2 (13) (13) (14)4 前两级内啮合齿轮的设计 (15)...............................................................1 5 ...................................................1 5 ...............................................................16齿轮强度校核 (17) (20)5 行星轮传动设计 (22)......................................................2 2 (22) (22)太阳轮分度圆直径 (22) (25)几何尺寸计算 (26) (27)齿轮强度验算 (28) (28).....................................................................3 2 6 齿轮轴的结构设计 (37) (37)轴直径的初步估算 (37) (37)7 行星轮轴、输出轴和输入轴直径 (38)行星轴直径 (38)输出轴直径 (39)输入轴直径 (39)8 联接(普通平键联接) (40) (40) (40)9 行星架及齿轮架结构设计 (41) (41)...................................................4 1 (41) (42)10 轴承 (44) (44)11 减速器铸造机体结构尺寸 (45) (45)12 主要零件的技术要求 (46) (46) (46)………………………………………………4 6 (47)13 调度绞车的概述 (48)调度绞车的简介 (48)主要用途及适用范围 (49)绞车型号及含义 (49)使用环境和工作条件 (49)14 拆装维护及修理 (50) (50) (51)维护 (51)修理 (52)毕业设计总结 (53)致谢 (54)参考文献 (55)前言在人类历史上,绞盘是第一种用于拖曳提升重物的机器,它可使一个人搬运远重于自己许多倍的重物。
绞盘采用一种轴和轮的形式,由用垂直框架支撑的滚筒组成,人通过用手摇动曲柄,使绞盘滚筒绕水平轴转动。
今天被广泛应用的绞车(或称卷扬机)是绞盘的另一种形式,它泛指具有一个或几个上面卷绕有绳索或钢丝绳的圆筒,用来提升或拖曳重载荷的动力机械。
绞车设计采用滚筒盘绞或夹钳拉拔缆绳方式来水平或垂直拖曳、提升、下放负载,绞车一般包括驱动部分、工作装置、辅助装置等几部分。
对于小型绞车为了保证结构紧凑,绞车驱动部分一般与绞车工作装置联接在-起,直接驱动工作装置;对于大型绞车或应用现场空间相对狭小的绞车,绞车驱动部分与绞车工作装置可以设计成独立放置,两者间通过液压管线、气动管线或电缆管线相联系,绞车的布置和操纵均很方便。
矿用调度绞车主要用于矿井下调度矿车及其它辅助牵引用,亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作,但不得作载人使用。
调度绞车有着一定的制造史,而我国在这方面也有一定的水平, 在薛铜龙老师的指导下对调度绞车的结构和参数进行了设计以及计算。
由于所学知识有限,设计中难免出现缺点和错误,在此,恳请老师提出宝贵意见,给予批评指正。
1 方案设计 调度绞车主要适用于煤矿井下或地面装载站上调度编组矿车,在中间巷道拖运矿车及其它辅助搬运工作,电气设备具有隔爆性能,用于有煤尘及瓦斯的矿井(严禁用于提升和载人)。
适宜的环境相对湿度在97%以内、周围介质温度不超过35℃、含有沼气与煤尘的矿井中;周围空气中的甲烷、煤尘、硫化氢和二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。
调度绞车是一种小型绞车,调度绞车工作时,需要有一个可以转动的滚筒,滚筒上固定并缠绕着钢丝绳,钢丝绳的另一端通过连接装置与矿车组相连接,随着滚筒的旋转钢丝绳在滚筒上缠绕带动矿车组运动。
此次设计的绞车主要设计参数为:卷筒直径 220 mm ;牵引力 10 kN ;平均绳速 40 m/min 左右方案一 两级内齿轮和一级行星齿轮传动传动系统放置在滚筒内部,。
1—单列向心短圆柱滚珠轴承; 2,3,4—单列向心球轴承; 5—轴承;1Z —马达齿轮;, 2Z ,4Z —内齿轮;3Z ,5Z — 轴齿轮;6Z —行星齿轮;7Z —大内齿轮两级内齿轮一级行星齿轮传动方案,它的传动原理是:用闸A 闸住内齿圈7Z (此时闸B 松开),则7Z 不动,5Z 带动行星齿轮6Z ,6Z 自转又公转,借6Z 中心的销轴带动滚筒H 旋转,此为滚筒工作的情形。
当制动闸A 闸住,而滚筒H 工作时,整个传动成为行星轮系,行星轮系中的首轮为1Z ,末轮为7Z ,系杆为滚筒H 。
反之,当松开制动闸A 而闸住制动闸B 时,整个传动成为定轴轮系,这时滚筒不动(绞车制动),电动机与各个齿轮均为空转。
方案二 蜗轮蜗杆传动。
1—电动机; 2,9—斜齿轮; 3—圆弧面蜗杆; 4—蜗轮; 5—滚筒;6—大齿轮; 7—中间齿轮; 8—小齿轮;采用蜗轮蜗杆传动的绞车的原理图方案三 液压泵液压马达传动液压泵液压马达传动的绞车可分为两种类型,一种为全液压传动,。
1—电动机; 2—柱塞泵; 3—液压马达; 4—绞车滚筒;图全液压传动的液压绞车工作原理图电动机1带动双向变量的轴向柱塞泵2,再和内曲线低速大扭矩液压马达3组成闭式回路,而液压马达直线与绞车滚筒4连接拖动绞车运转。
另一种为液压机械传动,。
1—电动机; 2—液压泵; 3—液压马达; 4—减速器; 5—绞车滚筒图液压机械传动绞车的工作原理图液压机械传动方式与全液压传动方式不同点只是在液压马达与绞车滚筒之间增加了机械减速器。
方案比较以上三种方案、四种结构形式,从原理上来讲,都能完成设计任务书提出的要求。
但考虑使用环境条件,如用于矿井井下巷道中设备体积应小,而方案二采用蜗轮蜗杆传动,可设计出产品,但体积大,可用于地面或使用空间较大的场合,故排除方案二;方案三采用液压泵液压马达传动,如用于煤矿井下巷道中,方案三中工作夜不应使用可燃油液,故排除方案三。
经比较选择方案一为最终采用方案,以下对采用方案进行产品设计。
2 总体设计通过方案比较采用方案一的结构形式——两级内齿轮和一级行星齿轮传动,传动系统放置在滚筒内部,。
调度绞车有下列主要部件组成:滚筒装置(包括传动系统)、制动装置、机座和电动机。
为使绞车体积小,结构紧凑,其减速机构采用了两组内齿轮传动副和一组行星轮系,并将其装入滚筒体内,电动机亦半深入滚筒端部。
为使运转灵活,在绞车内部各转动处均采用滚动轴承支撑。
当制动闸A 闸住而滚筒H 工作时,整个传动成为行星轮系,行星轮系中的首轮为1Z ,末轮为7Z ,系杆为滚筒H 。
此行星轮系的传动比可以用转化轮系传动比的公式求得:531742717117z z z z z z n n n n n n i H H H H H -=--== 53174211z z z z z z n n H -=+- 533742111z z z z z z n n i H H +==式中:H i 1——电动机转速与滚筒转速之比,即传动装置总的减速比;1n ——电动机转速;H n —— 滚筒转速;1z ~7z ——各齿轮齿数。
