矿用调度绞车基本用途说明

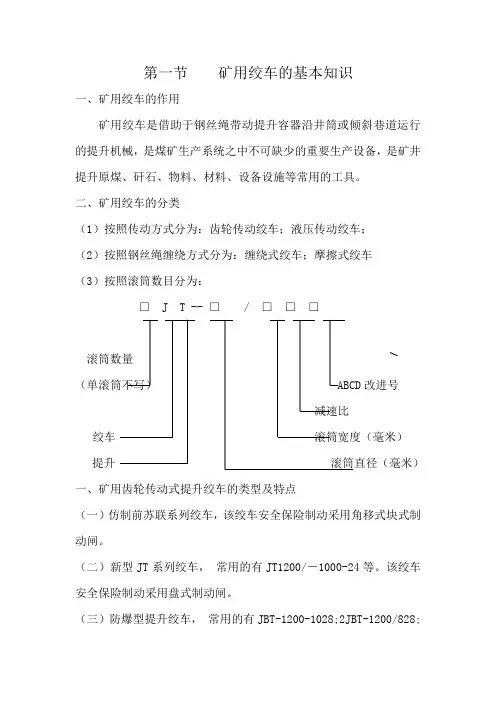

第一节矿用绞车的基本知识一、矿用绞车的作用矿用绞车是借助于钢丝绳带动提升容器沿井筒或倾斜巷道运行的提升机械，是煤矿生产系统之中不可缺少的重要生产设备，是矿井提升原煤、矸石、物料、材料、设备设施等常用的工具。

二、矿用绞车的分类（1）按照传动方式分为：齿轮传动绞车；液压传动绞车；（2）按照钢丝绳缠绕方式分为：缠绕式绞车；摩擦式绞车（3）按照滚筒数目分为：□ J T -- □ / □□□滚筒数量（单滚筒不写） ABCD改进号减速比绞车滚筒宽度（毫米）提升滚筒直径（毫米）一、矿用齿轮传动式提升绞车的类型及特点（一）仿制前苏联系列绞车，该绞车安全保险制动采用角移式块式制动闸。

（二）新型JT系列绞车，常用的有JT1200/－1000-24等。

该绞车安全保险制动采用盘式制动闸。

（三）防爆型提升绞车，常用的有JBT-1200-1028;2JBT-1200/828;JTPB1200/1024(带盘式制动闸)等。

二、矿用齿轮传动式提升绞车的基本组成及其结构特点基本组成：机座；电动机；联轴器；减速器；主轴装置；制动装置等；（一）JT-800/630绞车该绞车的基本组成：电动机；木销联轴器；减速器；主轴装置；带式制动器；机座等6部分。

（二）JT-800/630（A）型绞车该绞车的基本组成：电动机；减速器；主轴装置；常用闸；工作闸；机座部分。

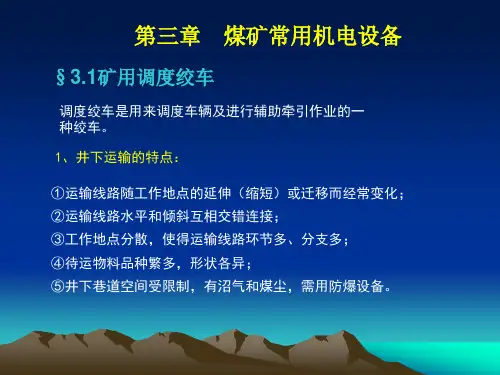

一、调度绞车及其结构特点作用：通常作为车辆调度；辅助牵引作业；托运矿车；采掘作业工作面等；调度绞车的常用型号有：JD-0.4(JD4.5)、JD-1(JD-11.4)、JD-1.6(JD-22)、JD-2(JD-25)、JD-3(JD-40)等；全齿轮传动（一）JD-11.4型调度绞车的组成：主要组成：滚筒、制动装置（两组带式制动闸－－制动闸和工作闸）机座；电动机。

（二）传动原理：该绞车采用两级内啮合传动和一级新星轮传动。

（三）传动特点：可以实现在不停电动机的情况下，实现运行和停车。

矿用绞车知识点总结图一、矿用绞车的概念和分类矿用绞车是一种用于矿山和矿井中提升、拉拽和牵引物料的专用设备，它能有效地提高矿井作业效率，保证生产安全和减轻劳动强度。

根据其使用场景和功能特点，矿用绞车可分为升降绞车、拉拽绞车和混合绞车等不同类型。

1. 升降绞车升降绞车是用于垂直提升和下放物料的专用设备，通常应用于矿井井筒、提升井和升降井中，用于提升矿石、煤炭、人员和设备等。

升降绞车通常包括卷筒、绞车架、制动器、电机、传动装置和控制系统等部件。

2. 拉拽绞车拉拽绞车是用于水平牵引和拉拽物料的专用设备，通常应用于矿井和采矿工作面上，用于拉拽输送带、输送车、矿车和工业机械等。

拉拽绞车通常包括卷筒、绞车架、制动器、电机、传动装置和控制系统等部件。

3. 混合绞车混合绞车是一种集升降和拉拽功能于一体的绞车，通常应用于矿井井筒和采矿工作面上，用于提升和拉拽物料。

混合绞车通常包括卷筒、绞车架、制动器、电机、传动装置和控制系统等部件。

二、矿用绞车的结构和工作原理矿用绞车通常由卷筒、绞车架、制动器、电机、传动装置和控制系统等主要部件组成。

其工作原理是通过电机驱动传动装置带动卷筒旋转，卷筒绳索绕转，从而实现物料的提升、下放、拉拽和牵引。

1. 卷筒卷筒是矿用绞车的核心部件，通常由卷筒筒体、绳轮、绞绳装置和润滑系统组成。

卷筒的主要功能是绕绳、绞绳和牵引物料，其结构和性能直接影响到绞车的运行效率和安全性。

2. 绞车架绞车架是矿用绞车的支撑结构，通常由主梁、侧梁和支撑架等组成。

绞车架的主要功能是承载卷筒和传动装置，同时保证绞车的稳定性和安全性。

3. 制动器制动器是矿用绞车的重要安全装置，通常由制动鼓、制动片、制动器轴、制动器梁和液压系统等组成。

制动器的主要功能是在绞车运行过程中实现停车和紧急制动，保证绞车的安全性和稳定性。

4. 电机电机是矿用绞车的动力源，通常由交流电机、直流电机和异步电机等形式。

电机的主要功能是为传动装置提供动力，带动卷筒旋转，实现物料的提升、下放、拉拽和牵引。

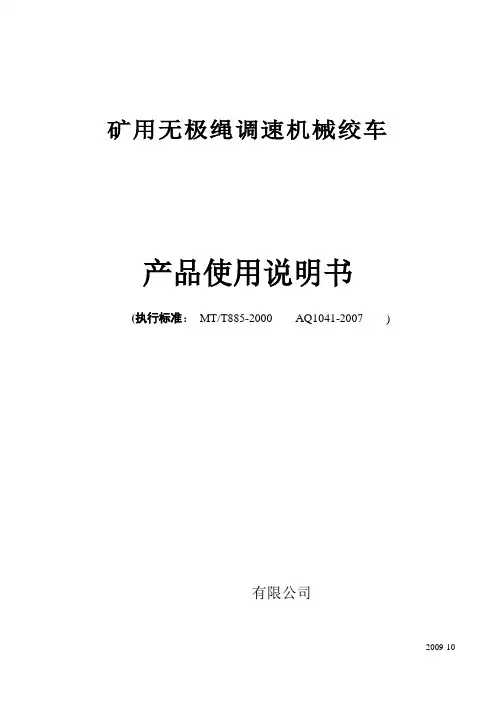

矿用无极绳调速机械绞车产品使用说明书(执行标准：MT/T885-2000 AQ1041-2007 )有限公司2009-10*******有限公司目录1、概述 (1)2、技术特征 (2)3、主要结构特征与工作原理 (2)4、电气控制系统 (3)5、安装与调试 (4)6、使用操作步骤及注意事项 (4)7、常见故障及处理方法 (5)8、包装、运输与储存 (5)9、易损件明细表及轴承明细表 (5)10、附图 (6)*******有限公司矿用无极绳调速机械绞车产品使用说明书1产品概述1.1用途及适用的范围本产品是以钢丝绳牵引的轨道运输设备，主要用于井下工作面顺槽和采区上下山、回风巷及集中轨道巷，实现材料、设备的运输，特别适用于大型综采设备的运输牵引和长运距及材料的运输，能大大提高运输可靠性，也可用于金属矿山和地面轨道运输，可适用运输距离不超过2000m，坡度不大于25°且起伏变化的轨道运输。

本绞车严禁用于提升和载人，两调速制动闸严禁同时制动。

1.2使用环境条件及环境影响1.2.1 隔爆型绞车工作时，周围空气中的瓦斯、煤尘等不应超过《煤矿安全规程》中规定的浓度。

1.2.2 非隔爆型绞车不应用于有瓦斯、煤尘等易燃、易爆气体的场所。

1.2.3 绞车应安装在空气温度0℃～40℃、相对湿度不大于85%（环境温度为20℃±5℃时），海拔高度不超过1000m, 并能防止水和液体浸入电器内部，无剧烈震动、颠簸, 无腐蚀性气体的环境中工作。

1.2.4 当海拔高度超过1000m时，需要考虑到空气冷却作用和介电强度的下降，选用的电气设备应根据制造厂和用户的协议进行设计或使用。

1.2.51.3产品特点本设备吸收借鉴了绳牵引卡轨车的成熟技术，参考了无极绳绞车的使用经验，并综合了调度绞车的行星轮减速、变速方式，是对井下无极绳辅助运输系统的完善和进一步提高，具有如下特点：1.3.1绞车在结构上采用行星齿轮差速变速箱和副末级平行轴外啮合齿轮减速传动。

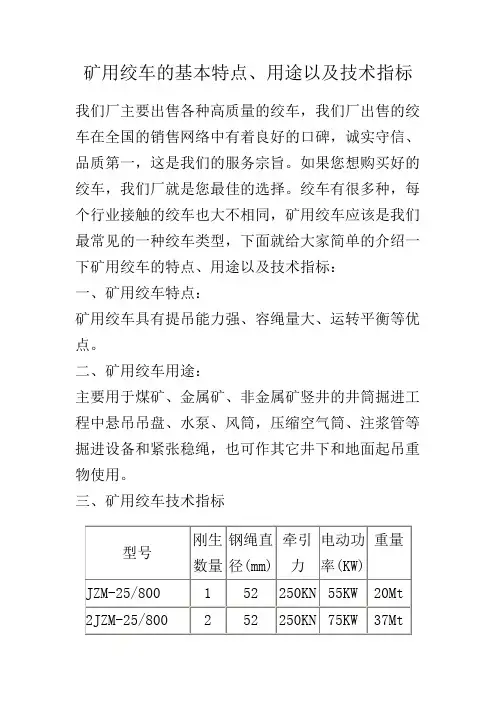

矿用绞车的基本特点、用途以及技术指标我们厂主要出售各种高质量的绞车，我们厂出售的绞车在全国的销售网络中有着良好的口碑，诚实守信、品质第一，这是我们的服务宗旨。

如果您想购买好的绞车，我们厂就是您最佳的选择。

绞车有很多种，每个行业接触的绞车也大不相同，矿用绞车应该是我们最常见的一种绞车类型，下面就给大家简单的介绍一下矿用绞车的特点、用途以及技术指标：
一、矿用绞车特点：
矿用绞车具有提吊能力强、容绳量大、运转平衡等优点。

二、矿用绞车用途：
主要用于煤矿、金属矿、非金属矿竖井的井筒掘进工程中悬吊吊盘、水泵、风筒，压缩空气筒、注浆管等掘进设备和紧张稳绳，也可作其它井下和地面起吊重物使用。

三、矿用绞车技术指标。

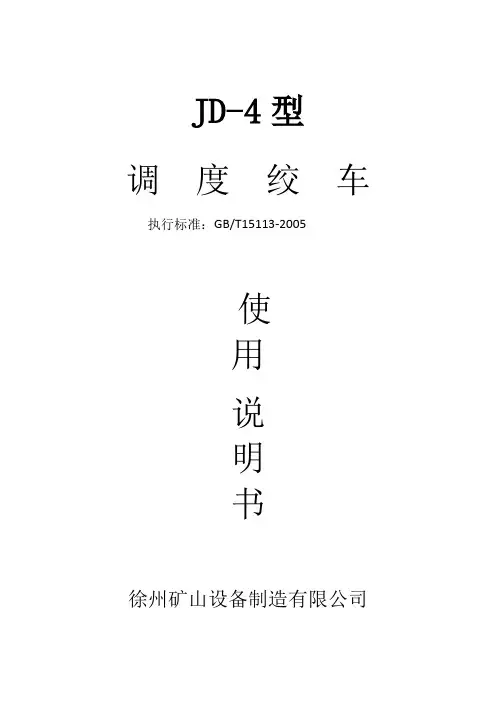

JD-4型调度绞车执行标准：GB/T15113-2005使用说明书徐州矿山设备制造有限公司目录一、用途 (1)二、型号编制说明 (1)三、结构特点与工作原理 (1)（一）主要技术参数（二）齿轮、滚动轴承规格一览表四、安装调试 (3)五、使用及操作 (3)六、保养与维护 (5)七、其他 (5)（一）电器配套件明细表(二) 易损件明细表（三）用户须知八、附图 (7)一、用途JD-4型调度绞车主要用于煤矿井下调度矿车或辅助牵引之用，亦可用于矿山地面、冶金矿场或建筑工地等进行调度和其他运输工作。

绞车配有隔爆电气设备，可用于煤尘及瓦斯的矿井中。

绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。

绞车周围温度不得超过40℃，湿度不得超过95%，海拔高度不得超过1000米。

警示：1、绞车严禁用于载人与提升。

2、绞车严禁同时刹双闸。

3、绞车所配电器必须要有在有效期内的安标证。

二、型号编制说明绞车的型号由产品名称代号、主要参数代号二部分组成。

图示如下：J D —□□更新改进代号(A、B、C…)外层上钢丝绳静张力，10KN调度绞车卷杨机类三、结构特征及工作原理（一）结构特征：绞车由电动机、卷筒装置、刹车装置、底座、护罩等部件组成。

（根据用户需要增加深度指示器装置）。

绞车外形见附图1。

绞车采用一级差动轮系和一级定轴轮系进行传动，在行星传动中采用了浮动机构。

左端支承在电机上，右端支承在支架上，深度指示器的齿轮与卷筒上的内齿轮相啮合，传动系统图见附图2。

（一）、主要技术参数*电机型号及电压如有特殊要求请在合同中注明。

（二）、齿轮、滚动轴承规格一览表（二）工作原理电机齿轮与轴齿轮相连，轴齿轮带动小齿轮架上的三个小行星轮旋转，小行星轮与小内齿轮啮合，三个小行星轮除了做自转外，还要围绕轴齿轮公转，即带动了小齿轮架旋转，小齿轮架与双联齿轮相联，从而使双联齿轮旋转，于是带动大行星轮转动，此时可有下列三种状态：1.如果左刹车闸刹住卷筒，右刹车闸松开，大内齿轮因与卷筒相联接，故不旋转，大行星轮除做自传外，还要公转，同时通过大齿轮架带动右刹车制动轮旋转，重物因卷筒静止，被停留在某一位置，此为停止状态。

55K W矿用调度绞车说明-CAL-FENGHAI.-(YICAI)-Company One155KW矿用调度绞车说明山东济宁中煤，JD-4型调度绞车，55千瓦调度绞车JD-4型调度绞车原型号JD-55型调度绞车调度绞车，绞车， JD-4型调度绞车，卷扬机，JD系列调度绞车，JD-55型调度绞车济宁中煤矿业机电设备有限公司专业生产P系列耙抖装岩机、JD系列调度绞车、JH系列回柱绞车、JSD(H)B型系列双速多用绞车、JYB 型系列运输绞车、JTKB型系列矿用提升绞车、型张紧绞车、JPB型系列耙矿绞车、TZG型系列固定天轮。

以上产品均获有矿用产品安全标志证书。

JD-4(55)型调度绞车用于矿井井底车场,中间巷道,采区运输巷调度编组的空车和重车,也可用于上下山,掘进头调度单个矿车。

JD-4型调度绞车原型号JD-55型调度绞车的主要参数：调度绞车主要性能产品型号 JD-4外层钢丝绳最大静张力 /kn 40外层钢丝绳绳速 /m/s总减速比钢丝绳直径 /mm 22卷筒尺寸 /mm 580×600电动机型号 YBk2-280M-6功率 kw 55转速 r/min 980电压v 660/380或660/1140外形尺寸（长×宽×高）mm 2500×1965×1425绞车重量（包括电机）kg 3800电压v 660/380外形尺寸（长×宽×高）mm 1805×1358×1480绞车重量（包括电机）kg 2755本公司专业生产各种型号矿用提升绞车，矿用吊桶，钩头装置，各种型号的凿井绞车，回柱绞车，调度绞车，欢迎选购！供应商：季晓敏电话：手机：。

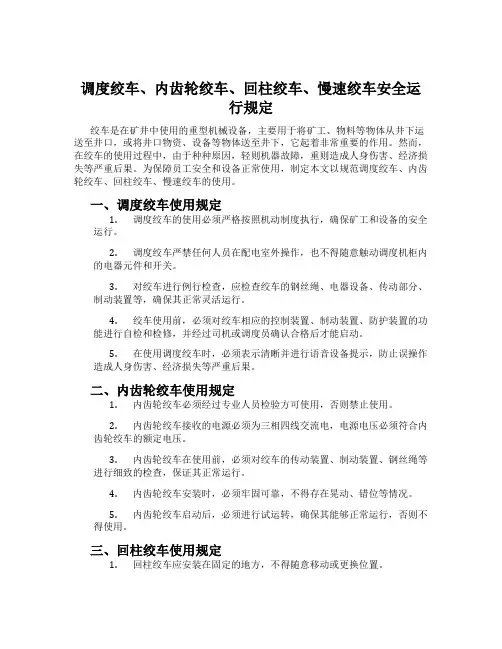

调度绞车、内齿轮绞车、回柱绞车、慢速绞车安全运行规定绞车是在矿井中使用的重型机械设备，主要用于将矿工、物料等物体从井下运送至井口，或将井口物资、设备等物体送至井下，它起着非常重要的作用。

然而，在绞车的使用过程中，由于种种原因，轻则机器故障，重则造成人身伤害、经济损失等严重后果。

为保障员工安全和设备正常使用，制定本文以规范调度绞车、内齿轮绞车、回柱绞车、慢速绞车的使用。

一、调度绞车使用规定1.调度绞车的使用必须严格按照机动制度执行，确保矿工和设备的安全运行。

2.调度绞车严禁任何人员在配电室外操作，也不得随意触动调度机柜内的电器元件和开关。

3.对绞车进行例行检查，应检查绞车的钢丝绳、电器设备、传动部分、制动装置等，确保其正常灵活运行。

4.绞车使用前，必须对绞车相应的控制装置、制动装置、防护装置的功能进行自检和检修，并经过司机或调度员确认合格后才能启动。

5.在使用调度绞车时，必须表示清晰并进行语音设备提示，防止误操作造成人身伤害、经济损失等严重后果。

二、内齿轮绞车使用规定1.内齿轮绞车必须经过专业人员检验方可使用，否则禁止使用。

2.内齿轮绞车接收的电源必须为三相四线交流电，电源电压必须符合内齿轮绞车的额定电压。

3.内齿轮绞车在使用前，必须对绞车的传动装置、制动装置、钢丝绳等进行细致的检查，保证其正常运行。

4.内齿轮绞车安装时，必须牢固可靠，不得存在晃动、错位等情况。

5.内齿轮绞车启动后，必须进行试运转，确保其能够正常运行，否则不得使用。

三、回柱绞车使用规定1.回柱绞车应安装在固定的地方，不得随意移动或更换位置。

2.在铁路交通或其他运输渠道上，必须确保物资或设备的装载、卸载操作过程中有足够的空间和安全防护措施。

3.在使用回柱绞车时，必须使用合适的挂钩和吊具，吊重不得超过绞车额定载荷，否则会造成绞车过载，甚至导致事故。

4.绞车使用前，必须对绞车相应的装置、制动装置、防护装置的功能进行检查和维护，并确认合格后才能使用。

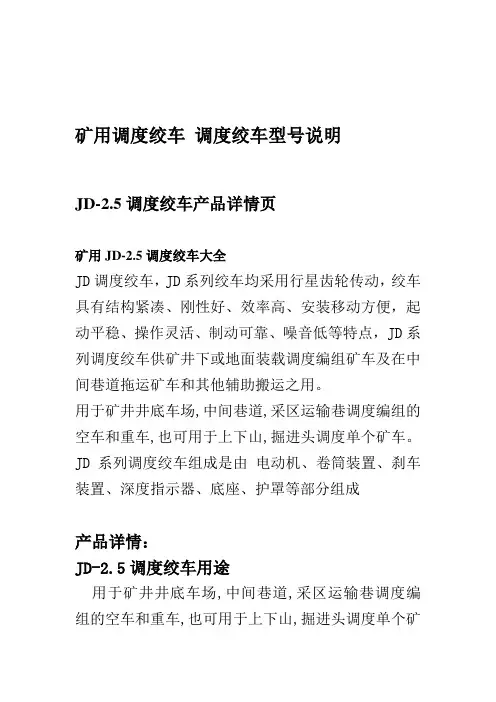

矿用调度绞车调度绞车型号说明JD-2.5调度绞车产品详情页矿用JD-2.5调度绞车大全JD调度绞车，JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点，JD系列调度绞车供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

用于矿井井底车场,中间巷道,采区运输巷调度编组的空车和重车,也可用于上下山,掘进头调度单个矿车。

JD系列调度绞车组成是由电动机、卷筒装置、刹车装置、深度指示器、底座、护罩等部分组成产品详情：JD-2.5调度绞车用途用于矿井井底车场,中间巷道,采区运输巷调度编组的空车和重车,也可用于上下山,掘进头调度单个矿车。

JD调度绞车组成JD系列调度绞车组成是由电动机、卷筒装置、刹车装置、深度指示器、底座、护罩等部分组成JD-2.5调度绞车参数型号：JD-2.5(40KW)牵引力KN：25绳速m/s：1.16-1.46绳径mm：20容绳量m：400-650卷筒直径mm：620卷筒宽度mm：580电动机型号：YBJ40-4转速r/min：1480电动功率Kw：40总传动比：42.24外型尺寸mm：1900*2350*1370配套电机设备：QBZ-120N矿用隔爆型（真空）磁力起动器矿用绞车及配件：耙矿绞车，调度绞车，双速绞车，回柱绞车，运输绞车，提升绞车，专业生产绞车各种配件，花键套，未级行星轮条内齿圈，未级行星传动轮，未级传动太阳轮，双锥摩擦轮，行星轮齿轮，双联内齿套，双联轴齿轮，行星齿轮，行星架，内花键套，慢速行星轮架制动器，快速行星轮架制动器，刹车总成各种矿车：固定式矿车，翻斗式矿车，3吨底卸式矿车，万能式矿车，MLC2-6 MLC3-6煤矿材料车，材料车，侧卸式矿车和梭式矿车及平板车矿车配件：40连接插销，矿车销子，橡胶矿车碰头，聚氨酯矿车碰头，碰头弹簧，矿车轮，矿车轮对，矿车三环链，万能环。

JD-2.5调度绞车实物图。

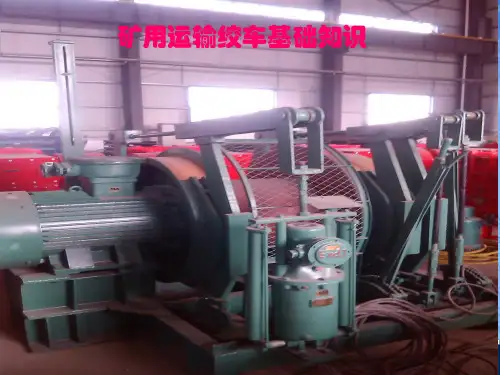

矿用双速绞车基本知识矿用双速绞车主要用于井下采煤工作面,综采设备及各类机电设备的搬迁等辅助运输工作,以及井下采掘工作面,井底车场,上山下山,煤矿地面等处的矿车调度,物料运输工作,还可用于回采工作面的回柱放顶矿用双速绞车为隔爆型绞车,主要供煤矿井下有煤尘或爆炸性气体的环境下采煤工作面液压支架的推移,掉向和搬运,矿山在倾角小于30度的工作面或巷道提升和下方重物,具有两种速度,两种牵引力。

矿用双速绞车主要特点1.采用“双轴多级”传动特点，实现了大的传动比。

2.采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大速比，很好地实现了快、慢速矿用绞车的一体化。

3.采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的作业，也很方便地进行不同工作地点的自移。

4.传动效率高、工作效率高、容绳量大、节能。

5.操作简单、使用方便，并具有可靠的双闸制动。

6.结构工艺简单，可靠，成本低。

7.使用寿命长、维护维修费用低矿用双速绞车参数：钢丝绳静张力：外层静张力：快速40KN,慢速300KN内层静张力: 快速82KN,慢速470KN平均静张力：快速61KN,慢速380KN绳速：绳速（外层）：快速1.5m/s，慢速0.2m/s平均绳速：快速1.1m/s，慢速0.15m/s传动比：快速40.45，慢速255.36卷筒：直径*宽度：650*830容绳量：700m钢丝绳：直径:36MM结构：绳6*19公称抗拉强度：1670Mpa电动机：型号：YBK2-315S-6功率：75KW转速：980rpmymhy1外形尺寸：长*宽*高：4100*1500*1300整机重量：（包含电机）：9500kg配套设备：隔爆开关QBZ-120/1140(660)AN隔爆按钮BZA1-5/36-3 山东中煤矿用双速绞车电液制动器BYWZB-600/90双速绞车是工作效率非常高的提升设备，很多用户们选购之前对矿用双速绞车进行了解，根据是滴工作需要，选择满意的绞车。

调度绞车技术参数调度绞车调度绞车(dispatch winder)调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作，也可用于回采工作面和掘进工作面装载站上调度编组矿车。

JD型绞车均用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。

调度绞车均为隔爆型，供矿井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。

JD系列绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。

调度绞车是用于调度车辆的一种绞车，常用于井下采区、煤仓及装车站调度室、牵引矿车，也可用于其他辅助牵引作业。

调度绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井.熟悉改设备的李振波操作员围大家介绍调度绞车的主要参数，他对于这一方面比较熟悉下面就是技术参数:型号JD-0.5 JD-1(JD-11.4) JD-1.6 JD-2 JD-2.5 JD-3 zmkj001机重kg:220牵引力KN 5 10 20 20 25 30绳速m/s 0.6-1.2 0.43-1.03 0.61-1.2 0.6-1.2 1.115-1.632 1.115-1.63绳径mm 9.3 12.5 15.5 15.5 20 20容绳量m 150 400 400 400 400-650 400-650电动功率Kw 3 11.4 22 25 40 45外型尺寸mm 955*540*450 1100*765*730 1350*1140*1190 1385*1140*1190 1900*2350*1370 1900*2350*1370提供技术参考：*151*54721*833机重Kg 220 550 1460 1650 2800 2800牵引力:5绳速m/s:0.6-1.2绳径mm:9.3容绳量m:150电动功率kw:3外型尺寸mm:955*540*450工作条件：1.环境温度－10～40℃2.环境相对湿度不超过95%（25℃）3.海拔高度在2000m以下。
