GY-831A进线备自投装置1.基本配置GY-831A进线备自投装置（以下简称装置）适用于进线开关的备用电源自投和测控，系统示意图如下。
正常运行时，一条母线有两条进线，一条运行，一条备用。
保护功能：●双向进线自投功能●母线的PT断线检测●两条进线的PT断线检测●两个开关的控制回路断线检测测控功能：●14路遥信开入采集、装置遥信变位、事故遥信●2路脉冲量输入通讯功能：●装置的通讯卡支持多种通信接口，用户可根据工程需要选择高速RS485、CAN。
2.工作原理装置引入母线电压和进线电压，用于有压、无压判别，母线有压定值、母线无压定值、进线有压定值和进线无压定值均可独立整定。
为防止PT三相断线后造成进线开关误投，每个进线开关各引入一相电流，无流定值可整定。
装置引入1DL、2DL开关位置接点，作为系统运行方式判别、自投充电和自投方式选择。
2.1方式一#1进线运行，#2进线备用，即1DL在合位，2DL在分位。
当#1进线电源因故障或其他原因被断开后，#2进线备用电源应能自动投入，且只允许动作一次。
动作时间的定值可整定，并可通过控制字控制方式一的投退。
2.1.1充电条件：●母线三相有压●当#2进线电压检测控制字投入时，#2进线有压●1DL在合位、2DL在跳位在上述条件全部满足15S后，充电完成。
2.1.2放电条件：●当#2进线电压检测控制字投入时，#2进线无压●2DL在合位●有外部闭锁信号●控制回路断线上述条件有其一满足，则放电。
2.1.3动作条件：充电完成后，母线无压，#1进线无流，当#2进线电压检测控制字投入时，#2进线有压。
2.1.4动作过程：经延时后跳开1DL，确认1DL跳开后合上2DL。
保护逻辑框图见图2.1 方式一保护逻辑框图。
U AB ＞母线有压定值U BC ＞母线有压定值U CA ＞母线有压定值U L2＞进线有压定值HWJ 1= 1TWJ 2= 1U L2＜进线无压定值KI8 = 1KI9 = 1U AB ＜母线无压定值U BC ＜母线无压定值U CA ＜母线无压定值I L1＜无流定值U L2＞进线有压定值TWJ 1= 1HWJ 2= 1HWJ 2= 11DL控制回路断线2DL控制回路断线KI8 = 1KI9 = 1KI8 = 1KI9 = 1KI8 = 1KI9 = 1图2.1 方式一保护逻辑框图2.2方式二#2进线运行，#1进线备用，即2DL在合位，1DL在分位。
正、负压保护器说明书正、负压保护器是一种安装在沼气发酵罐上，当罐体产生正、负压时，起到保护作用以防出现安全事故的一种装置。
正、负压保护器共有2种型号，分别为500pa型和4kpa型。
2种型号的保护器原理与基本构造相同，现场根据发酵罐体来对其进行选型，如果发酵罐体为搪瓷顶，则选用4kpa型；如果发酵罐体为膜顶，则选用500pa型。
一、正、负压保护器构造组成：1、正压保护器正压保护器为玻璃钢材质，要求做外模保证外表光滑。
厚度均为15mm。
活动顶盖法兰厚度25mm。
保护器外部有一玻璃液位指示管，上部设有一个DN20进水口，通过此口向保护器内加水。
下部相应配有一个DN20放水口。
中心管的管径为100mm，此管与正、负压保护器套管相连接。
在保护器侧壁上开有一个DN100的套管，此套管的作用是用来安装烟囱。
2、负压保护器负压保护器材质和加工要求与正压保护器相同，同样为玻璃钢材质，要求做外模保证外表光滑。
负压保护器中心管制作是加工的关键，中心管采用UPVC 管，底部与玻璃钢连接，可采用加焊一结合环来解决。
负压保护器与正压保护器在外表结构上十分相似，同样配有DN20进、出水口各一个，玻璃液位指示管一根。
但负压保护器在底座上开有4个沿圆周均匀分布的进气孔。
负压保护器中心管顶端按图A所示车一倒角，保证顶面平整与后装的套筒严密结合。
管底十字撑PVC板为塑料焊连接。
二、正、负压保护器工作原理：1、正压保护器正压保护器的作用是用来对发酵罐体起正压保护作用的。
发酵罐体对于压力是有一个承受上限的，如果罐体内部压力超过这个数值，就很可能会导致罐体爆裂的严重安全事故。
例如：当罐体进料并搅拌的时候，产气量会骤然增加，大量的沼气迅速在罐体聚集，产生非常大的压力。
如果此时不能及时给罐体泄压，就很可能会导致安全事故。
因此我们用正压保护器对罐体进行泄压。
正压保护器的内部有一定深度的水封，作用有二。
第一是防止沼气泄露，因为保护器上部的套管是与发酵罐体相连接的。

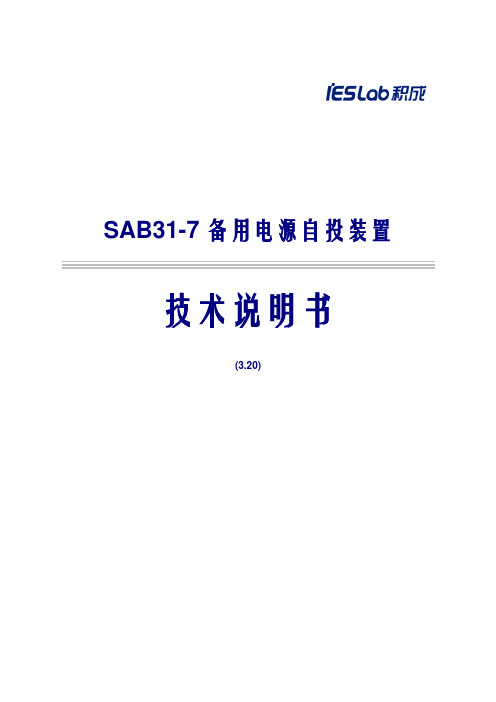

SAB31-7备用电源自投装置技术说明书(3.20)概述SAB31-7备用电源自投装置适用于110kV及以下电压等级变电站，可完成进线互投和分段自投，同时具备分段和进线充电保护功能。
