sdh时钟源的种类SDH(Synchronous Digital Hierarchy)是一种基于同步传输技术的数字电信传输体系,它提供了高容量和高可靠性的传输方案。
在SDH系统中,时钟同步是非常重要的,因为时钟同步问题会影响到整个系统的稳定性和性能。
SDH时钟源的种类有多种,下面将详细介绍一些常见的时钟源类型。
1. 系统主时钟(Primary Reference Clock,PRC):系统主时钟是指从网络层面提供时钟同步的源头时钟。
PRC通常由高精度的原子钟或者卫星导航定位系统(如GPS)提供。
2. 辅助主时钟(Secondary Reference Clock,SRC):SRC是指从PRC获得时钟同步的其他设备或者时钟源。
SRC通常由传输设备或者设备内部的高稳定度时钟提供,用于备份PRC,当PRC发生故障时能够保证系统的稳定性。
3. 网络时钟源(Network Timing Reference,NTR):NTR是指SDH 网络中的时钟源设备,它负责提供同步时钟信号给其他设备。
NTR通常是由主站设备提供,可以通过特定的信号线路将时钟信号传输到其他设备。
4. 设备时钟源(Equipment Timing Reference,ETR):ETR是指SDH网络中的接收设备,它接收NTR传输过来的时钟信号,并通过内部时钟回路产生本地的同步时钟供其他设备使用。
5. 设备本地时钟(Internal Clock):设备本地时钟指的是设备内部产生的时钟信号,通常用来负责设备本身的工作,不同设备的本地时钟可能有所不同。
一般情况下,设备本地时钟不用作为主要的同步时钟源,而是由ETR接收到的时钟信号来提供同步时钟。
6. 外部光时钟(External Optical Clock):外部光时钟是指通过光纤接收到的同步时钟信号。
通常,SDH系统采用外部光时钟来保持时钟同步,在光纤传输中,频率稳定度很高,能够提供较为可靠的同步时钟。

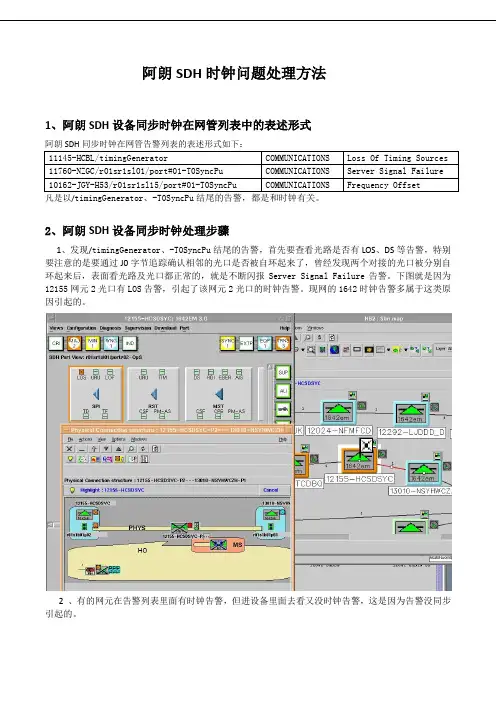

阿朗SDH时钟问题处理方法
1、阿朗SDH设备同步时钟在网管列表中的表述形式
凡是以/
2、阿朗SDH设备同步时钟处理步骤
1、发现/timingGenerator、-T0SyncPu结尾的告警,首先要查看光路是否有LOS、DS等告警,特别要注意的是要通过J0字节追踪确认相邻的光口是否被自环起来了,曾经发现两个对接的光口被分别自环起来后,表面看光路及光口都正常的,就是不断闪报Server Signal Failure告警。
下图就是因为12155网元2光口有LOS告警,引起了该网元2光口的时钟告警。
现网的1642时钟告警多属于这类原因引起的。
2 、有的网元在告警列表里面有时钟告警,但进设备里面去看又没时钟告警,这是因为告警没同步引起的。
告警没同步的网元面板如下图,特征是CRI、MAJ等告警栏的字母像虚线般。
处理方法:
在网络拓扑图上找到该我一定图标,停止监控(stop),再恢复监控(Align
告警同步后网元的面板图:
3、将时钟配置删除重配的步骤:
1、在设备面板上,Views-Synchronization
2、出现如下界面:
3、将原来配的时钟删除,删除前要记下该时钟是主用还是备用,1代表主用,2代表备用:
4、重新配时钟。
Synchronization-Time Source Configuration
5、搜索光口
6、选择时钟源来源及级别,光口提取选Extracted,主用选1,备用选2。
OK后就赔好了。
如果是1660、1662、1678设备有时钟告警,有可能交叉板原因引起,建议找厂家配合处理。
SDH 2.5Gbit/s 传输设备目录1. 概述2. 比特率和帧结构3. 复用结构4. 传输设备类型及性能要求5. 系统接口6. 公务联络7. 可靠性要求: 2.5G SDH技术规范书1 概述1.1本文件为光缆通信干线工程SDH2.5Gbit/s传输设备和系统的技术规范。
1.2本文件内所引用的ITU-T建议均是指ITU-T最新通过的建议。
对于那些在本文件中尚未作出明确规定的,而ITU-T已有建议的技术规范,应满足ITU-T最新建议。
对于到目前为止,ITU-T仍未形成最终建议的规范,投标方应在ITU-T形成最终建议以后,有义务将所供设备升级为符合ITU-T的建议。
1.3投标方对本招标文件的每一条款必须逐条作出明确的答复,并写出具体技术数据和指标,否则视该条回答无效。
1.4投标方应在投标文件中提供6份(1份原件,4份复印件,1份电子文档)至少包括以下内容的中文和英文技术文件。
1.5 投标方提供的SDH光纤数字传输设备类型必须是经过现场验证过的,并至少有以下数量的设备为两个电信主管部门提供一年以上的满意运行:投标方应在投标书中提供购买这种设备的用户证明,其中包括投入实际运行的电信主管部门的名称、地址、传真及电话号码,所供设备的详细类型、验收数据及应用地点等也应同时给出。
招标方保留证实所供设备性能的权力,如有必要,可到现场调查。
1.6 投标方所供设备和系统应与招标方已有的SDH传输网通道层中各通道互通,否则投标方应免费修改其设备和系统,保证与招标方SDH传输网通道层中各通道的互通。
1.7本文件的解释权属于招标方。
2 比特率和帧结构2.1 比特率基本模块STM-1信号的比特率是kbit/s,STM-4信号的比特率是kbit/s,STM-16信号的比特率是kbit/s。
2.2 PDH信号的帧结构应符合ITU-T建议G.704、G.751等,STM-1,STM-4,STM-16信号的帧结构应符合ITU-T建议G.707,其中段开销部分如表2.1、表2.2、和表2.3所示。
SDH试题(答案版)SDH原理测试题第⼀部分(填空题),每空⼀分,共30分。
1、SDH全称叫做同步数字传输体制,PDH 全称叫准同步数字传输体制。
2、SDH规范了数字信号的帧结构,复⽤⽅式,传输速率等级,接⼝码型等特性。
3、SDH信号的线路编码对信号进⾏扰码,⽬的是抑制线路码中的长连0 和长连1,便于从线路信号中提取时钟信号。
4、SDH信号STM-N的帧结构主要含三部分:段开销、管理单元指针、净负荷。
5、STM-N信号的帧频是8000帧/秒,即帧长或帧周期为恒定的125 µs。
6、SDH的复⽤步骤:映射(相当于信号打包),定位(相当于指针调整),复⽤(相当于字节间插复⽤)三个步骤。
7、端检测到K2(bit6,7,8)=110,则上报MS-RDI 告警。
8、2M复⽤在VC4中的位置是第⼆个TUG3、第三个TUG2、第⼀个TU12,那么该2M的时隙序号为8 。
9、光纤的传输特性主要指光损耗特性和⾊散特性10、根据ITU-T建议,SDH时钟⾃由振荡的精度优于±4.6ppm ,属于 G.813 时钟。
11、根据G.841建议,1:N线性复⽤段组⽹中,N最⼤为14。
12、净负荷在STM-N帧内是浮动的,AU-PTR指⽰了净负荷在STM-N帧内第个字节的位置,即字节的位置。
(答案:1、J1)13、接收端对所接收的解扰前STM-1帧进⾏BIP-8校验,所得的结果与所接收的下⼀个STM-1帧的B1字节相异或,结果为10001100表⽰STM -1帧出现()个误码块。
(答案:3)14、OptiX设备的VC12时隙编号采⽤顺序编号⽅式,其计算公式为:VC-12序号=TUG3编号+(TUG2编号-1)×3+(TU12编号-1)×21,⽽朗讯、西门⼦等⼚家的时隙编号采⽤间插编号⽅式,其计算公式为:VC-12序号=(TUG3编号-1)×21+(TUG2编号-1)×3+TU12编号。
s一、选择题1. (单选题) 时钟板在所有时钟源都丢失的情况下,根据所记忆的数据自动进入:(1分)A. 自由振荡B. 跟踪方式C. 保持方式D. 时钟输出方式正确答案:C2. (单选题) 时钟板在跟踪状态工作了3天后,由于跟踪时钟丢失自动进入保持模式,保持时间可以达()小时。
(1分)A. 6B. 12C. 24D. 48正确答案:C3. 简单定位系统故障的方法,按优先级从先到后顺序是:1、使用网管进行故障定位2、单站自环测试3、逐段环回方法,注意单双向业务4、替换单板方法A. 1 2 3 4B. 4 1 2 3C. 1 3 2 4D. 3 2 1 4正确答案:C4. 对性能事件的监视可分析判断网络的运行质量,()反映网络的同步性能,()反映网络的误码性能。
支路环回分为()和()。
①信号丢失告警②误码记数③通道告警指示④指针调整记数⑤内环回⑥外环回按顺序依次选择为:A. ①④⑤⑥B. ④②⑤⑥C. ①②⑤⑥D. ②④⑤⑥正确答案:B5. 利用支路板的各种自环功能来隔离设备故障和连线故障时,要判断是设备故障,应用()功能;要判断是连接电缆故障,应用()功能。
①外环回②内环回③不环回④清除环回A. ①③B. ①②C. ②①D. ④②正确答案:C6. 下列有关时钟跟踪说法正确的是:A. 当前跟踪的时钟基准源都丢失的情况下,时钟模块进入保持工作模式。
B. 最高优先级别的时钟基准源都丢失的情况下,时钟模块进入保持工模式。
C. 时钟板出现故障的情况下,时钟模块进入保持工作模式。
D. 当可跟踪的全部时钟源都丢失的情况下,时钟模块进入自由震荡模式。
正确答案:A7. 10BASET网线有一个设计规则:主机到HUB的距离最大为()米。
A. 100B. 80C. 150D. 200正确答案:A8. 下列有关时钟跟踪说法正确的是:A. 在同步时钟传送时用环路跟踪,可以对时钟进行保护。
B. 尽量减少定时传递链路的长度,避免由于链路太长影响传输的时钟信号的质量。
实验一SDH实验一、 实验目的1、通过对SDH设备实物的讲解,了解SDH设备的具体硬件情况;2、通过对SDH命令行的讲解,了解E-Bridge软件的使用方法;3、掌握2M业务在点对点组网方式时候的配置;4、掌握SDH光传输设备的光口、电口各种最常见的参数及测试方法。
二、 实验器材1、SDH 155/622设备3套;2、维护用终端;3、光功率计;4、可调光衰减器;5、2M误码仪三、 实验步骤系统硬件介绍:1、本实验平台为华为公司最新一代SDH光传输设备,采用多ADM技术,同时提供E1、64K语音、10M/100M、34M/45M等多种接口,满足现代通信网对复杂组网的需求。
2、实验终端通过局域网(LAN)采用SEVER/CLIENT方式和光传输网元通讯,并完成对网元业务的设置、数据修改、监视等来达到用户管理的目的。
O P T I X155/622网元外形如右图所示:O p t i X155/622设备由机柜、子架、风机盒以及若干可选插入式电路板等构成,可灵活配置为终端复用器(T M)、分插复用器(A D M)、再生中继器(R E G)。
系统可配置为S T M-1单系统或双系统、S T M-4单系统或双系统、两者的混合系统,并可实现由S T M-1向S T M-4的在线升级,又可以通过调整配置以满足网络灵活逐级扩容的需求。
下面就OPTIX155/622硬件构成做具体介绍:1.1 电源盒电源盒的外观及内部电路板的位置如右图所示:电源盒安装于O p t i X155/622机柜的顶部。
电源盒主要起-48V电源接入和分配的作用;为了给S D H设备提供更好的电性能,增强供电的安全性,电源盒配备了电源滤波器和过流保护器件。
此外电源盒内还配备了电源分配板(P D A)、 电源监测板(P M U)、过压保护板(O P U)、低压保护板(L V C)。
电源盒面板说明如下图所示:1.2 子架子架的外观如右图所示:O p t i X155/622的子架用于安插各类电路板并提供各类电接口。
SDH网同步网同步是数字网所特有的问题。
通过实现网同步可以使得网中各节点的时钟频率和相位都限制在预先确定的容差范围内,以免由于数字传输系统中收/发定位的不准确导致传输性能的劣化(误码、抖动)。
一、同步方式目前,各国通信网中节点时钟的同步有两种方式:伪同步方式和主从同步方式。
伪同步:各局使用不同的时钟,但具有极高的精度和稳定度,因此各局之间的误差很小,接近同步,于是称之为伪同步。
通常在国际网络之间、不同的经营者网络之间,该方式是正常工作方式。
2、主从同步方式主从同步:下级与上级同步,在网中的最高一级时钟称为基准主时钟或基准时钟(PRC)。
目前,ITU-T将各级时钟划分为4类:——基准主时钟(PRC),由建议G.811规范;——转接局从时钟(SSU-T),由建议G.812规范;——端局从时钟(SSU-L),由建议G.812规范;——SDH网元时钟(SEC),由建议G.813规范。
主从同步方式一般用于一个国家、地区内部的数字网,它的特点是国家或地区只有一个基准主时钟,网上其它网元均以此基准主时钟为基准来进行本网元的定时。
主从同步和伪同步的原理如图5.6.1所示。
主从同步方式特点:优点:网络稳定性较好;组网灵活;对从节点时钟的频率精度要求较低;控制简单;网络的滑动性能也较好。
缺点:一旦基准主时钟发生故障会造成全网的问题。
基准主时钟应采用多重备份。
同步分配链路也尽可能有备用。
二、我国数字同步网的网络结构我国主要采用“多基准钟,分区等级主从同步”方式,如图所示。
图我国数字同步网的网络结构我国数字同步网的网络结构特点如下。
(1)在北京、武汉(备用)各建了一个以铯(CS)钟为主的、包括了GPS接收机的高精度基准钟,称为PRC。
(2)在其他29个省中心以上城市(北京、武汉除外)各建立了一个以GPS接收机为主加铷(Rb)钟构成的高精度区域基准钟,称为LPR。
(3)LPR以GPS信号为主用,当GPS信号发生故障或降质时,该LPR转为经地面数字电路跟踪于北京或武汉的PRC。
SDH 高级网络分析仪 ANT-20SE操作使用手册JDSU1.主要技术指标ANT-20系列产品是JDSU公司生产的SDH网络综合分析仪,该仪表采用了先进的模块化设计,操作平台采用了Windows的界面风格,使操作使用方便易学,在技术指标上,ANT-20系列产品在全部的功能要求上满足了ITU-T的最新O.172建议,并且在抖动和漂移的测试能力上还部分超越了ITU-T建议的要求,其中一些强大的功能是目前的SDH传输测试仪表上所独有的。
在外观设计上,ANT-20系列产品采用了便携式的友好界面,并提供了触摸屏和操作笔,非常适合工程技术人员,维护人员和研发人员的使用。
ANT-20系列产品可同时提供SDH版本和SONET版本,也可分别提供。
现首先就SDH版本的ANT-20SE主要技术性能介绍如下:(1)ANT-20SE 支持的接口速率为:SDH:STM-1(电口),STM-1(光口),STM-4(光口),STM-16(光口);在光口提供可选的波长1310nm(和/或),1550nmPDH: 2Mbit/s, 8Mbit/s, 34Mbit/s, 140Mbit/s(2)ANT-20SE SDH版本支持的映射方式:C12,C3,C4以及ATM和Bulk 填充(3)ANT-20SE测试时钟可由仪表内部产生,也可由外部输入(4)ANT-20SE支持PDH中的复用/解复用功能,64K/140M逐级,跳级均可(5)ANT-20SE支持ATM业务的测试,提供STM-1/4/16映射,STM-4c 映射,STM-16c映射,E4映射,E3映射,DS3映射和E1映射;具有两种ATM测试模块:ATM模块和BAG模块,适用于PVC和SVC的测试(6)在抖动和漂移的产生与测试方面,可从PDH的2Mbit/s,8Mbit/s,34Mbit/s,140Mbit/s,一直到SDH的155Mbit/s,622Mbit/s和2.5Gbit/s,并且在不需另外的PC机情况下可完成MTIE/TDEV的脱线分析,在漂移的发生方面,ANT-20SE不仅可生成符合O.172建议的12uHz-10Hz的调制信号,而且ANT-20SE比ITU-T建议做得更好,调制频段为10uHz-100Hz。
sdh时钟源的种类SDH(Synchronous Digital Hierarchy)是一种同步数字层次结构,用于在光纤传输系统中传输大容量的数据和语音信号。
SDH网络中,时钟源是非常重要的组成部分,它提供了网络中各个设备之间同步的时钟信号。
本文将介绍几种常见的SDH时钟源的种类及其特点。
1. 内部时钟源(Internal Clock Source)内部时钟源是指SDH设备自身产生的时钟信号。
这种时钟源通常由设备内部的振荡器产生,具有较高的稳定性和精确性。
内部时钟源适用于小型网络或独立设备,对时钟同步要求不高的场景。
2. 外部时钟源(External Clock Source)外部时钟源是指从外部引入的时钟信号。
通常情况下,外部时钟源是由网络中的主时钟设备(Master Clock)产生的,通过时钟线路或GPS(全球定位系统)等方式传输到各个SDH设备中。
外部时钟源可以提供高精度的时钟信号,保证网络中各个设备之间的同步性。
3. 恢复时钟源(Recover Clock Source)恢复时钟源是指通过从传输信号中恢复出时钟信息来生成时钟信号。
在SDH网络中,信号会经过多个设备的传输,可能会受到传输线路噪声、时延等影响,导致时钟信号的畸变。
恢复时钟源可以通过对传输信号进行恢复和修正,生成稳定的时钟信号。
4. 保护时钟源(Protection Clock Source)保护时钟源是指在主时钟源发生故障时,自动切换到备用时钟源的机制。
在SDH网络中,主时钟设备通常会配置备用时钟设备,以应对主时钟源故障的情况。
当主时钟源发生故障时,保护时钟源会自动接管,保证网络的连续运行。
5. 多时钟源(Multiple Clock Sources)多时钟源是指在一个SDH网络中同时使用多个时钟源的机制。
这种时钟源可以提供更高的时钟精度和可靠性。
多时钟源可以通过时钟源选择电路,根据不同的需求选择合适的时钟源。
例如,在一个大型SDH网络中,可以使用外部主时钟源作为整个网络的主时钟源,同时使用内部时钟源作为备用时钟源,以提高网络的可靠性。
SDH告警、性能介绍及分析主要告警和性能介绍2 1.LOS:信号丢失告警2 2.OOF帧失步、LOF帧丢失、LOM复帧丢失3 3.LOP指针丢失5 4.AIS告警指示信号:包括MS-AIS、AU-AIS、TU-AIS。
5 5.B1性能记数及告警产生9 6.J0开销字节10 7.B2(M1)性能记数及告警产生:11 8.J1及C2开销字节12 9.B3(G1)性能记数及告警产生12 10.V5性能记数及告警产生13 11.CV、HDB3性能记数及告警产生16附录17告警信号的产生机理17传输故障处理流程36传输故障处理过程说明:39误码(一)43误码(二)50指针调整58主要告警和性能介绍1.LOS:信号丢失告警表示本端接收不到光或电信号。
当信号幅度在给定时间(例如100MS)内一直低于某一设定门限值(门限值很小,远远低于使BER小于10-3)时,则SDH设备应进入LOS状态。
如果检测到2个连续的有效的帧定位图案并且没有检测到LOS时,则SDH设备应退出LOS状态。
(1)光口LOS:网管告警为:光接受信号丢失、低光输入。
主要引起的原因是:①光缆断或光缆故障;②对端发送光信号没有;③本端收光模块坏;④收发光功率不在收光模块指标范围内。
处理方法:①先将本端用一根光纤自环,(自环必须保证收口光功率在灵敏度和过载点范围内)若告警消失,表示本端是好的,问题在对端。
若对端自环也好,则可以肯定两端间光纤断了;(注意:法兰盘连接处拧紧程度,拧紧方式和清洁程度直接影响收发光功率)②若对端自环不好,也是LOS告警,用光功率计测量其光发功率,若功率过小(-50dB或更低)则可断定光发坏了;③若功率正常,则是由于没有时钟引起的,换掉时钟板,告警消失;④若本端自环还是LOS告警,则是由于光收模块坏了,更换后告警消失。
(2)电口LOS:网管告警为:2M终端(接收)信号丢失。
检测PDH一侧是否有信号由接口送入SDH设备,支路板没有接收到输入信号,即检测到2M接口盒上传来的信号电平在一段时间内没有变化。
SDH 2.5Gbit/s 传输设备目录1. 概述2. 比特率和帧结构3. 复用结构4. 传输设备类型及性能要求5. 系统接口6. 公务联络7. 可靠性要求1 概述1.1本文件为光缆通信干线工程SDH2.5Gbit/s传输设备和系统的技术规范。
