信号完整性基础之九—— 时钟抖动测量和分析

抖动测量的几种方法测试抖动常用在测试数据通信IC或测试电信网络中。

抖动是应该呈现的数字信号沿与实际存在沿之间的差。

时钟抖动可导致电和光数据流中的偏差位，引起误码。

测量时钟抖动和数据信号就可揭示误码源。

测量和分析抖动可借助三种仪器：误码率(BER)测试仪，抖动分析仪和示波器(数字示波器和取样示波器)。

选用哪种仪器取决于应用，即电或光、数据通信以及位率。

因为抖动是误码的主要原因，所以，首先需要测量的是BER。

若网络、网络元件、子系统或IC的BER超过可接受的限制，则必须找到误差源。

大多数工程技术人员希望用仪器组合来跟踪抖动问题，先用BER测试仪、然后用抖动分析仪或示波器来隔离误差源。

BER测试仪制造商需要测量其产品的BER，以保证产品符合电信标准。

当需要表征数据通信元件和系统时，BER测试对于测试高速串行数据通信设备也是主要的。

BER测试仪发送一个称之为伪随机位序列(PRBS)的预定义数据流到被测系统或器件。

然后，取样接收数据流中的每一位，并对照所希望的PRBS图形检查输入位。

因此，BER测试仪可以进行严格的BER 测量，有些是抖动分析仪或示波器不可能做到的。

尽管BER测试仪可进行精确的BER测量，但是，对于10-12BER(每1012位为1位误差)精度的网络或器件测试需数小时。

为了把测试时间从数小时缩短为几分钟，BER测试仪采用“BERT sCAN”技术，此技术用统计技术来预测BER。

可以编程BER测试仪在位时间(称之为“单位间隔”或“UI”)的任何点取样输入位。

“澡盆”曲线表示BER是取样位置的函数。

若BER测试仪检测位周期(0.5UI)中心的位，则抖动引起位误差的概率是小的。

若BER测试仪检测位于靠近眼相交点上的位，则将增大获得抖动引起位误差的似然性。

抖动分析仪BER测试仪不能提供有关抖动持性或抖动源的足够信息。

抖动分析仪(往往称之为定时时间分析仪或信号完整性分析仪)可以测量任何时钟信号的抖动，并提供故障诊断抖动的信息。

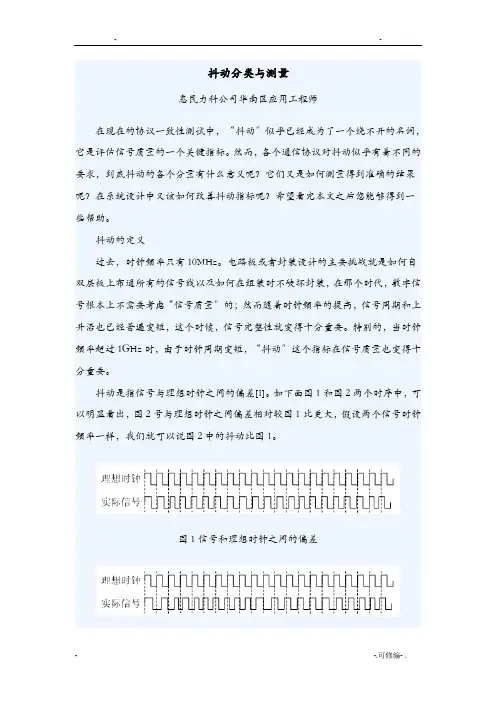

抖动分类与测量惠民力科公司华南区应用工程师在现在的协议一致性测试中，“抖动〞似乎已经成为了一个绕不开的名词，它是评估信号质量的一个关键指标。

然而，各个通信协议对抖动似乎有着不同的要求，到底抖动的各个分量有什么意义呢？它们又是如何测量得到准确的结果呢？在系统设计中又该如何改善抖动指标呢？希望看完本文之后您能够得到一些帮助。

抖动的定义过去，时钟频率只有10MHz。

电路板或者封装设计的主要挑战就是如何自双层板上布通所有的信号线以及如何在组装时不破坏封装，在那个时代，数字信号根本上不需要考虑“信号质量〞的；然而随着时钟频率的提高，信号周期和上升沿也已经普遍变短，这个时候，信号完整性就变得十分重要。

特别的，当时钟频率超过1GHz时，由于时钟周期变短，“抖动〞这个指标在信号质量也变得十分重要。

抖动是指信号与理想时钟之间的偏差[1]。

如下面图1和图2两个时序中，可以明显看出，图2号与理想时钟之间偏差相对较图1比更大，假设两个信号时钟频率一样，我们就可以说图2中的抖动比图1。

图1信号和理想时钟之间的偏差图2更“大〞的抖动需要注意的是，抖动和频偏并不是不是一样的概念，一般讨论抖动是要在一段时间实际信号和理想时钟之间速率一样或者相差很小的情况。

图3中，这段时间，实际信号和理想时钟之间的频率偏差约为7%，一般来说我们讨论抖动的时候频偏不会超过5000ppm(即0.5%)，图3这种情况不再我们的讨论围之。

图3“频偏〞并不是我们所讨论的抖动另外，抖动的绝对值在有些情况下参考意义并不太大。

假假设是10MHz的时钟频率，每个周期为100ns，1ns的抖动似乎对信号没有太大的影响。

然而当频率为500MHz时，1ns的抖动就很的能会影响信号信号质量，使得信号在传输过程在出现误码。

所以我们在很多情况下会用UI这个相对单位；1UI即为1个时钟周期所花费的时间。

假设信号的时钟周期为10MHz时，1UI对应为100ns。

相应的还有mUI，1mUI即0.001UI。

时间抖动(jitte‎r)的概念及其‎分析方法随着通信系‎统中的时钟‎速率迈入G‎H z级，抖动这个在‎模拟设计中‎十分关键的‎因素，也开始在数‎字设计领域‎中日益得到‎人们的重视‎。

在高速系统‎中，时钟或振荡‎器波形的时‎序误差会限‎制一个数字‎I/O接口的最‎大速率。

不仅如此，它还会导致‎通信链路的‎误码率增大‎，甚至限制A‎/D转换器的‎动态范围。

有资料表明‎在3GH z‎以上的系统‎中，时间抖动（jitte‎r）会导致码间‎干扰（ISI），造成传输误‎码率上升。

在此趋势下‎，高速数字设‎备的设计师‎们也开始更‎多地关注时‎序因素。

本文向数字‎设计师们介‎绍了抖动的‎基本概念，分析了它对‎系统性能的‎影响，并给出了能‎够将相位抖‎动降至最低‎的常用电路‎技术。

本文介绍了‎时间抖动（jitte‎r）的概念及其‎分析方法。

在数字通信‎系统，特别是同步‎系统中，随着系统时‎钟频率的不‎断提高，时间抖动成‎为影响通信‎质量的关键‎因素。

关键字：时间抖动、jitte‎r、相位噪声、测量时间抖动的‎概念在理想情况‎下，一个频率固‎定的完美的‎脉冲信号（以1MHz‎为例）的持续时间‎应该恰好是‎1us，每500n‎s 有一个跳‎变沿。

但不幸的是‎，这种信号并‎不存在。

如图1所示‎，信号周期的‎长度总会有‎一定变化，从而导致下‎一个沿的到‎来时间不确‎定。

这种不确定‎就是抖动。

抖动是对信‎号时域变化‎的测量结果‎，它从本质上‎描述了信号‎周期距离其‎理想值偏离‎了多少。

在绝大多数‎文献和规范‎中，时间抖动（jitte‎r）被定义为高‎速串行信号‎边沿到来时‎刻与理想时‎刻的偏差，所不同的是‎某些规范中‎将这种偏差‎中缓慢变化‎的成分称为‎时间游走（wande‎r），而将变化较‎快的成分定‎义为时间抖‎动（jitte‎r）。

图1 时间抖动示‎意图1．时间抖动的‎分类抖动有两种‎主要类型：确定性抖动‎和随机性抖‎动。

译自： SiT-AN10007 Rev 1.2 January 2014Clock Jitter Definitions and Measurement Methods时钟抖动的定义与测量方式[译]懒兔子1 简介抖动是实际信号的一组边沿与理想信号之间的偏差（兔子：说白了，抖动就是实际情况和理想情况不一样，差别越大抖动越大）。

时钟信号的抖动通常由系统中的噪声或其他干扰因素引起。

影响因素包括热噪声、电源变化（波动）、负载的状况（负载也可以反过来影响时钟信号）、设备噪声和临近电路耦合进来的干扰。

2 抖动的分类抖动可以通过许多方式测量（不同方式测量到的抖动被分别加以定义），以下是主要的抖动分类：1. 周期抖动（Period Jitter）2. 相邻周期间的抖动（Cycle to Cycle Period Jitter）3. 长时间抖动（Long Term Jitter）4. 相位抖动（Phase Jitter）5. 单位时间间隔抖动（TIE，Time Interval Error）2.1 周期抖动周期抖动是时钟信号的实际周期长度与理想周期长度之间的偏差，测量样本为数目不定（随机）的一组周期。

如果给定一定数目的单个时钟周期，我们就可以通过测量每个周期的长度并计算平均的周期长度，以及这些时钟周期的标准差和峰峰值（peak-to-peak value）。

这里所说的标准差和峰峰值也分别被称为RMS抖动和Pk-Pk周期抖动。

许多文献将周期抖动直接定义为被测时钟周期与理想周期之间的误差。

但是真实情况下很难对理想周期进行量化。

如果我们用示波器观察一个标称100MHz的晶振，测得的平均时钟周期却可能是9.998ns，而不是理想的10ns。

所以退而求其次，通常将平均周期作为理想周期看待（兔子：因为实际周期都是在理想值周围按照一定规律分布的，如果测量时间足够长，得到的平均值就可以非常接近理想值）。

2.1.1 周期抖动的应用周期抖动对于计算数字系统的时序裕量十分有用。

网络测量中的时延抖动和丢包延迟测量方法解析现如今，网络已经渗透到我们生活的方方面面，人们对网络速度的要求也越来越高。

而在网络测量中，时延抖动和丢包延迟成为了两个重要的指标，其直接关系到网络质量的稳定性和可靠性。

本文将为大家解析时延抖动和丢包延迟的测量方法，并探讨它们的影响和应用。

时延抖动，也叫延时抖动，指的是网络中数据包传输延时的不稳定性。

网络中时延抖动通常由交换机或路由器的排队延迟、链路中的抖动引起。

测量时延抖动的方法有多种，其中一种常用的方法是计算数据包的抵达间隔时间的标准差。

通过测量一系列数据包的到达间隔时间，并计算它们之间的标准差，我们可以得到时延抖动的具体数值。

丢包延迟是指网络中的数据包因为各种原因而未能正常传输到目的地的时间。

丢包延迟通常由网络拥塞、传输错误等问题引起。

测量丢包延迟的方法较为复杂，但也有一些常用的方法可以参考。

例如，我们可以使用Ping命令来测量目的主机和源主机之间的往返时间（RTT），从而间接估算出丢包延迟。

此外，还有一些专业的测量设备和软件可以准确测量丢包延迟，但需要专业技术人员进行操作。

时延抖动和丢包延迟的测量方法对于网络运维和性能优化非常重要。

首先，通过测量时延抖动和丢包延迟，我们可以了解到网络的工作状态和质量状况，从而判断出是否需要进行调整和优化。

其次，时延抖动和丢包延迟的测量结果可以作为网络服务等级协议（SLA）的重要依据，帮助服务提供商和用户进行服务质量的评估和监控。

时延抖动和丢包延迟的测量结果还可以用于网络故障排查和问题定位。

当网络出现异常情况时，我们可以通过测量时延抖动和丢包延迟，找出问题所在，进而采取相应的措施进行修复。

同时，测量结果也可以为网络安全监控提供参考，及时发现并应对潜在的网络攻击。

除了上述的应用，时延抖动和丢包延迟的测量方法还在很多领域得到了广泛的应用。

例如，在实时音视频传输和网络游戏中，时延抖动和丢包延迟的测量可以帮助保证音视频的流畅传输和游戏的稳定性。

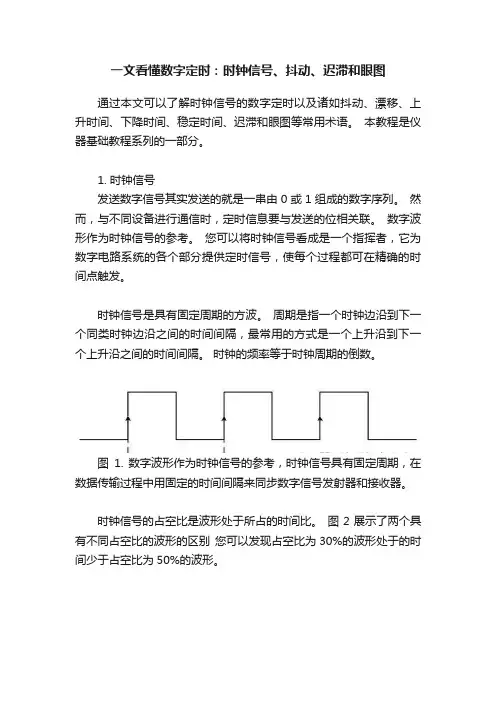

一文看懂数字定时：时钟信号、抖动、迟滞和眼图通过本文可以了解时钟信号的数字定时以及诸如抖动、漂移、上升时间、下降时间、稳定时间、迟滞和眼图等常用术语。

本教程是仪器基础教程系列的一部分。

1. 时钟信号发送数字信号其实发送的就是一串由0或1组成的数字序列。

然而，与不同设备进行通信时，定时信息要与发送的位相关联。

数字波形作为时钟信号的参考。

您可以将时钟信号看成是一个指挥者，它为数字电路系统的各个部分提供定时信号，使每个过程都可在精确的时间点触发。

时钟信号是具有固定周期的方波。

周期是指一个时钟边沿到下一个同类时钟边沿之间的时间间隔，最常用的方式是一个上升沿到下一个上升沿之间的时间间隔。

时钟的频率等于时钟周期的倒数。

图1. 数字波形作为时钟信号的参考，时钟信号具有固定周期，在数据传输过程中用固定的时间间隔来同步数字信号发射器和接收器。

时钟信号的占空比是波形处于所占的时间比。

图2展示了两个具有不同占空比的波形的区别您可以发现占空比为30%的波形处于的时间少于占空比为50%的波形。

图2.信号的占空比是指波形处于的时间百分比。

时钟信号用于在数据传输过程中同步数字信号发射器和接收器。

比如，发射器可以在时钟信号的每个上升沿发送一个数据位，接收器可使用相同的时钟读取数据。

在这种情况下，设备的确定边沿是上升沿(从低电平到高电平)。

对于其他设备则可能是下降沿(从高电平到低电平)。

时钟的确定边沿又称为有效时钟边沿。

数字信号发射器在每个有效时钟边沿触发新的数据发送，而接收器则在每个有效时钟边沿上进行采样。

后来的设备开始同时使用时钟的上升验和下降沿;这种设备被称为双倍数据速率传输(DDR)设备。

事实上，数据传输对于有效边沿有短暂的短延;这种延时称为时钟到输出时间。

当接收器依据采集时钟接收数据时，我们需要注意两个定时参数，以确保接收数据的可靠性。

建立时间(ts)是指数据连续处于有效逻辑电平且接收器准备好接收输入信号所需的时间。

保持时间(tH)是指接收器采样后，数据发生变化前需要保持在原有状态的时间。

时间抖动(jitter)的概念及其分析方法随着通信系统中的时钟速率迈入GHz级，抖动这个在模拟设计中十分关键的因素，也开始在数字设计领域中日益得到人们的重视。

在高速系统中，时钟或振荡器波形的时序误差会限制一个数字I/O接口的最大速率。

不仅如此，它还会导致通信链路的误码率增大，甚至限制A/D转换器的动态范围。

有资料表明在3G Hz以上的系统中，时间抖动（jitter）会导致码间干扰（ISI），造成传输误码率上升。

在此趋势下，高速数字设备的设计师们也开始更多地关注时序因素。

本文向数字设计师们介绍了抖动的基本概念，分析了它对系统性能的影响，并给出了能够将相位抖动降至最低的常用电路技术。

本文介绍了时间抖动（jitter）的概念及其分析方法。

在数字通信系统，特别是同步系统中，随着系统时钟频率的不断提高，时间抖动成为影响通信质量的关键因素。

关键字：时间抖动、jitter、相位噪声、测量时间抖动的概念在理想情况下，一个频率固定的完美的脉冲信号（以1MHz为例）的持续时间应该恰好是1us，每500n s有一个跳变沿。

但不幸的是，这种信号并不存在。

如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。

这种不确定就是抖动。

抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。

在绝大多数文献和规范中，时间抖动（jitter）被定义为高速串行信号边沿到来时刻与理想时刻的偏差，所不同的是某些规范中将这种偏差中缓慢变化的成分称为时间游走（wander），而将变化较快的成分定义为时间抖动（jitter）。

图1 时间抖动示意图1．时间抖动的分类抖动有两种主要类型：确定性抖动和随机性抖动。

确定性抖动是由可识别的干扰信号造成的，这种抖动通常幅度有限，具备特定的（而非随机的）产生原因，而且不能进行统计分析。

随机抖动是指由较难预测的因素导致的时序变化。

例如，能够影响半导体晶体材料迁移率的温度因素，就可能造成载子流的随机变化。

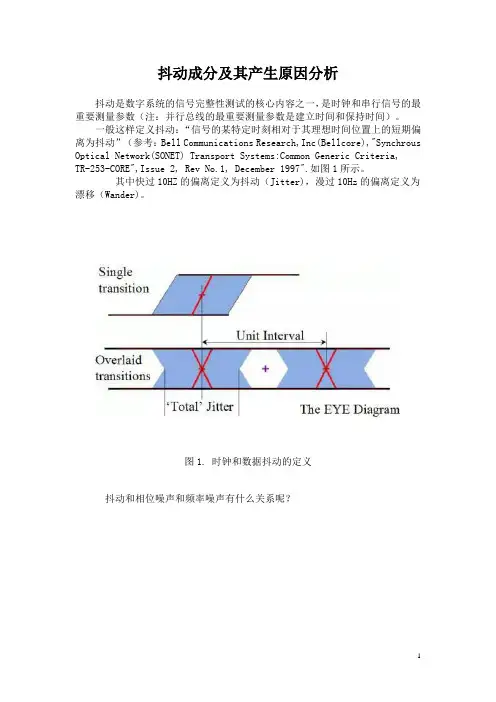

抖动成分及其产生原因分析抖动是数字系统的信号完整性测试的核心内容之一，是时钟和串行信号的最重要测量参数（注：并行总线的最重要测量参数是建立时间和保持时间）。

一般这样定义抖动：“信号的某特定时刻相对于其理想时间位置上的短期偏离为抖动”（参考：Bell Communications Research,Inc(Bellcore),"Synchrous Optical Network(SONET) Transport Systems:Common Generic Criteria,TR-253-CORE",Issue 2, Rev No.1, December 1997".如图1所示。

其中快过10HZ的偏离定义为抖动（Jitter)，漫过10Hz的偏离定义为漂移（Wander)。

图1. 时钟和数据抖动的定义抖动和相位噪声和频率噪声有什么关系呢？图2.抖动和相位噪声和频率噪声的关系随着信号速率的不断提高和对精度的越来越高要求，需要进行抖动成分的分离以更深入表征抖动特征和查找问题根源。

一般按图3进行抖动成分的分离。

图3.抖动成分分离图Total Jitter(TJ)：总体抖动；Random Jitter(RJ):随机抖动；Deterministic Jitter(DJ):确定性抖动；Data Dependent Jitter(DDJ)：数据相关抖动；Periodic Jitter(PJ):周期性抖动；Inter-symbol Interference(ISI):码间干扰Duty Cycle Distortion(DCD)：占空比失真；Sub Rate Jitter(SRJ):子速率抖动。

下面分别讨论每种抖动成分的特征和产生原因。

1、随机抖动RJ随机抖动是不能预测的定时噪声，因为它没有可以识别的模式。

典型的随机噪声实例是在无线电接收机调谐到没有活动的载频时听到的声音。

尽管在理论上随机过程具有任意概率分布，但我们假设随机抖动呈现高斯分布，以建立抖动模型。

【信号完整性测试方法】时域测试（波形、眼图、抖动、TDR、时序）要求及仪器设备信号完整性测试方法简介信号完整性设计，在电路板设计过程中备受重视。

熟悉各类测试方法的特性，按照测试对象的特征和需求，选用合适些测试方法，对于选择方案，验证效果能够大大提高效率。

目前信号完整性的测试方法较多，从大的方向有频域测试、时域测试、其它测试。

（3类方法不是任何情况下都适合使用，信号完整性的测试方法，需要用到的仪器也很多。

）时域测试时域测试涵盖波形测试、眼图测试、抖动测试、TDR测试、时序测试。

01波形测试波形测试：是信号完整性测试最基础的方法，通常使用示波器进行测试。

测试波形的幅度、毛刺、边沿等。

通过测试波形的特征，分析幅度、边沿时间等指标是否满足要求。

波形测试需要遵循一定要求，才能保证测试误差尽量小。

⏹主机和探头一起配套的带宽要满足要求。

基板上测试系统的带宽应该在测试信号带宽的3倍以上。

在工程实践中，有的工程师随意找些探头就测试，不同厂家的探头匹配不同厂家的示波器，综合情况测试系统的误差就会很大。

⏹其次，需要注重细节。

如测试点一般选择在接收器件的附近，若条件限制无法测试，像BGA封装这类的器件，需要放在靠近Pin脚的PCB走线上或者Via上。

间隔接收器件PIn脚太远，信号发射，可能会促使测试结果和实际真实信号差异较大。

探头的接地线，也尽可能选择短的地线等。

⏹最后，应该考虑匹配。

主要关于使用同轴电缆测试的应用场景，同轴接到示波器上，负载常规是50Ω阻抗的直流耦合，对于有的电路，需要直流偏置，直接将测试系统接入会导致电路工作状态有影响，最终导致测试不到正常的波形。

02眼图测试眼图测试：针对有相关规范要求的接口（USB、SATA、HDMI、光接口）等。

通过具有MASK的示波器（含通用示波器、采样示波器、信号分析仪）。

这类示波器内部具有的时钟提取功能，能够显示眼图。

然而对于没有MASK的示波器，需要使用外接时钟实现触发。

时钟抖动定义与测量方法引言以5G无线技术、电动汽车和先进移动设备为代表的应用大趋势正影响着全球社会，并将重塑未来的各个产业。

这些大趋势为电子产品，尤其是传感器和MEMS，提供了巨大的商机。

SiTime作为MEMS时钟解决方案的领先供应商，已经出货超过20亿颗MEMS时钟器件，拥有超过90％的MEMS时钟器件市场份额.。

SiTime的使命是为5G通讯、移动物联网、汽车和工业市场的客户解决最具挑战的时钟问题。

1、抖动的定义今天我们就来聊聊时钟抖动的定义与测量方法抖动是时钟信号边沿事件的时间点集合相对于其理想值的离散时序变量。

时钟信号中的抖动通常是由系统中的噪声或其他干扰导致的。

具体因素包括热噪声、电源变化、负载条件、器件噪声以及相邻电路耦合的干扰等。

2、抖动类型时钟信号抖动定义有多种主要如下：周期抖动(Period Jitter）相邻周期抖动(Cycle to Cycle Period Jitter)长期抖动 (Long Term Jitter)相位抖动 (Phase Jitter)时间间隔误差 (Time Interval Error or TIE)2.1 周期抖动周期抖动是时钟信号的周期时间相对于一定数量、随机选定的理想时钟信号周期的偏差。

如果我们能对一定数量的时钟周期进行测量，就可以计算出这一段时间测量窗口内的平均时钟周期以及其标准偏差与峰峰值。

我们通常将标准偏差和峰峰值分别称作RMS 值和Pk-Pk 周期抖动。

许多已发表的文献中往往将周期抖动定义为测得的时钟周期与理想周期之间的差异，但在实际应用中，想要量化理想周期往往有困难。

如果用示波器观察设定频率为 100 MHz 的振荡器的输出，测得的平均周期可能是9.998 ns，而非理想周期的10 ns。

因此，在实际测量中可将测量时间窗口内的平均周期视为理想周期。

2.1.1 周期抖动应用周期抖动在数字系统中的时序冗余度计算方面非常实用。

例如，在一个基于微处理器的系统中，处理器在时钟上升之前需要 1 ns的数据建立时间。

高速信号完整性测试之抖动分析和眼图JITTER ANAL YSIS&EYE DIAGRAM高速信号完整性测试的意义随着电子技术的飞速发展，数字信号的传输速率不断提升，码元周期（一个码元的持续时间或周期）越来越窄。

使得信号在传输过程中更容易受到各种干扰和损耗。

信号完整性测试能够帮助工程师准确评估信号质量，预测系统在实际运行中的性能，从而在设计阶段就避免潜在的问题。

通过信号完整性测试，可以优化电路设计、选择合适的元器件和布线方式，提高系统的抗干扰能力和稳定性。

高速串行总线介绍优势：1.并行总线时钟速率物理限制在1GHz至2GHz左右，因为单个时钟和数据线引入的偏斜会在更高的速率下导致误码。

串行总线有效的解决了这个问题;2.以差分信号进行传输，有很高的共模抑制比;3.使用嵌入式时钟，免除时钟与数据传输的延时误差;4.多条串行链路可以连贯地捆绑在一起，使之有更高的数据吞吐量，PCB布线也更加简洁;5.更长的传输距离，更快地传输速度。

如USB3.2单条lane传输速率可以达到10Gbps，更高的USB4.0可以达到20Gbps。

劣势：1.码元周期越来越窄，信号高于5Gbps时，信号质量会给模拟设计带来极大的挑战；码元：数字通信系统中的基本单位，一个码元可包括一位二进制数“1”、“0”，也可包括二位二进制数“00”、“01”、“10”、“11”，当然也可包括三位及以上二进制数。

这个码元的持续时间长度就是码元周期，码元周期越窄，信号速率越高，因为单位时间内传输更多的码元需要更短的码元周期。

2.需要使用高质量的PCB、连接器和线缆才能保证高速信号完美的传输；3.设计高速串行链路时需要考虑采用合适的技术来最大限度地减少信号失真；在如此快速的信号环境中，信号完整性测试就变得尤为重要。

特别是数据的抖动以及使用眼图进行信号质量的评估，是工程师最常用最直接的方法。

高速信号中的抖动抖动的概念：抖动指的是信号理想边沿和实际边沿之间的偏差。

文章编号:100429037(2006)0120099204时钟抖动测量方法吴义华　宋克柱　何正淼(中国科学技术大学近代物理系,合肥,230026)摘要:研究了时钟抖动的测量方法,并根据时钟抖动与ADC 采样信号信噪比之间的关系,提出利用信噪比测量时钟抖动的两种方法:(1)通过信噪比与信号频率之间的关系计算时钟抖动的频率扫描法;(2)通过信噪比与信号幅度之间的关系计算时钟抖动的幅度扫描法。

同时利用M atlab 分别对两种方法进行了仿真和验证。

最后用这两种方法分别测量了锁相环时钟和晶振时钟的抖动。

测量结果表明,频率扫描法、幅度扫描法测量时钟抖动操作简单、测量精确,并且具有很好的一致性。

关键词:时钟抖动;信噪比;频率扫描法;幅度扫描法中图分类号:T P 27412 文献标识码:A　收稿日期:2005205231;修订日期:2005212203Clock J itter M ea surem en t M ethodW u Y ihua ,S ong K ez hu ,H e Z hengm iao(D epartm ent of M odern Physics ,U niversity of Science &T echno logy of Ch ina ,H efei ,230026,Ch ina )Abstract :M easu rem en t m ethods fo r the clock jitter are review ed ,and tw o new m ethods fo r m easu ring the clock jitter are pu t fo r w ard based on the relati on sh i p betw een the inpu t clock jit 2ter and the signal 2to 2no ise rati o (SN R )of the signal sam p led by an ADC :(1)T he frequency 2scann ing m ethod based on the relati on sh i p betw een the SN R and the signal frequency ;(2)T he am p litude 2scann ing m ethod based on the the relati on sh i p betw een the SN R and the signal am 2p litude .Tw o m ethods are si m u lated in M atlab ,and the actual jitters of a PLL clock and a crys 2tal o scillato r clock are m easu red .M easu rem en t resu lts show that the frequency 2scann ing and the am p litude 2scann ing m ethods are easy ,accu rate to m easu re the clock jitter ,and have a good con sistency .Key words :clock jitter ;signal 2to 2no ise rati o ;frequency 2scann ing m ethod ;am p litude 2scann ingm ethod 现代数据采集、串行通信等系统的时钟速度越来越高,时钟抖动对系统性能的影响也越来越大。

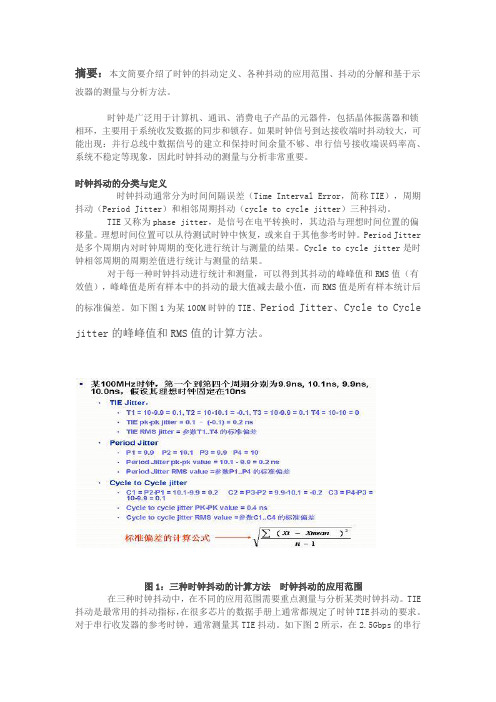

摘要：本文简要介绍了时钟的抖动定义、各种抖动的应用范围、抖动的分解和基于示波器的测量与分析方法。

时钟是广泛用于计算机、通讯、消费电子产品的元器件，包括晶体振荡器和锁相环，主要用于系统收发数据的同步和锁存。

如果时钟信号到达接收端时抖动较大，可能出现：并行总线中数据信号的建立和保持时间余量不够、串行信号接收端误码率高、系统不稳定等现象，因此时钟抖动的测量与分析非常重要。

时钟抖动的分类与定义时钟抖动通常分为时间间隔误差（Time Interval Error，简称TIE），周期抖动（Period Jitter）和相邻周期抖动（cycle to cycle jitter）三种抖动。

TIE又称为phase jitter，是信号在电平转换时，其边沿与理想时间位置的偏移量。

理想时间位置可以从待测试时钟中恢复，或来自于其他参考时钟。

Period Jitter是多个周期内对时钟周期的变化进行统计与测量的结果。

Cycle to cycle jitter是时钟相邻周期的周期差值进行统计与测量的结果。

对于每一种时钟抖动进行统计和测量，可以得到其抖动的峰峰值和RMS值（有效值），峰峰值是所有样本中的抖动的最大值减去最小值，而RMS值是所有样本统计后的标准偏差。

如下图1为某100M时钟的TIE、Period Jitter、Cycle to Cycle jitter 的峰峰值和RMS值的计算方法。

图1：三种时钟抖动的计算方法时钟抖动的应用范围在三种时钟抖动中，在不同的应用范围需要重点测量与分析某类时钟抖动。

TIE抖动是最常用的抖动指标，在很多芯片的数据手册上通常都规定了时钟TIE抖动的要求。

对于串行收发器的参考时钟，通常测量其TIE抖动。

如下图2所示，在2.5Gbps的串行收发器芯片的发送端，参考时钟为100MHz，锁相环25倍频到2.5GHz后，为Serializer （并行转串行电路）提供时钟。

当参考时钟抖动减小时，TX输出的串行数据的抖动随之减小，因此，需要测量该参考时钟的TIE抖动。

时钟的抖动及相噪分析动测量一直被称为示波器测试测量的最高境界。

传统最直观的抖动测量方法是利用余辉来查看波形的变化。

后来演变为高等数学概率统计上的艰深问题，抖动测量结果准还是不准的问题就于是变得更加复杂。

时钟的特性可以用频率计测量频率的稳定度，用频谱仪测量相噪，用示波器测量TIE抖动、周期抖动、cycle-cycle抖动。

但是时域测量方法和频域测量方法的原理分别是什么? TIE抖动和相噪抖动之间的关系到底是怎么推导的呢? ScopeArt先生就常遇到类似的问题，为此，特向本文作者主动邀稿。

作者是高人，但很低调。

他为此文花费了很多时间，最终奉献给大家的这篇文章很干货。

希望对仍然纠结在抖动的迷雾中的朋友们有所启发。

抖动是衡量时钟性能的重要指标，抖动一般定义为信号在某特定时刻相对于其理想位置的短期偏移。

这个短期偏移在时域的表现形式为抖动(下文的抖动专指时域抖动)，在频域的表现形式为相噪。

本文主要探讨下时钟抖动和相噪以及其测量方法，以及两者之间的关系。

1、抖动介绍抖动是对时域信号的测量结果，反映了信号边沿相对其理想位置偏离了多少。

抖动有两种主要成分：确定性抖动和随机抖动。

确定性抖动是可以重复和预测的，其峰峰值是有界的，通常意义上的DJ是指其pk-pk值;随机抖动是不能预测的定时噪声，分析时一般使用高斯分布来近似表征，理论上可以偏离中间值无限大，所以随机抖动是没有峰到峰边界的，通常意义上的RJ指标是指其RMS值，可以根据其RMS值推算其在一定误码率时的值。

目前最常用的分析方法是使用双狄拉克模型。

该模型假定概率密度函数两侧的尾部是服从高斯分布的，高斯分布很容易模拟，并且可以向下推算出较低的概率分布。

总抖动是RJ和DJ概率密度函数的卷积。

但是，业界对于高斯分布能否精确地描绘随机抖动直方图的尾部还存在争议。

真正的随机抖动是遵守高斯分布的，但实际的测量中多个低幅度的DJ会卷积到一个分布函数，这导致测量出的概率密度分布的中心接近高斯分布，而尾部却夹杂了一些DJ。

时钟的抖动测量与分析时钟抖动的分类与定义时钟抖动通常分为时间间隔误差（Time Interval Error，简称TIE），周期抖动（Period Jitter）和相邻周期抖动（cycle to cycle jitter）三种抖动。

TIE又称为phase jitter，是信号在电平转换时，其边沿与理想时间位置的偏移量。

理想时间位置可以从待测试时钟中恢复，或来自于其他参考时钟。

Period Jitter是多个周期内对时钟周期的变化进行统计与测量的结果。

Cycle to cycle jitter是时钟相邻周期的周期差值进行统计与测量的结果。

对于每一种时钟抖动进行统计和测量，可以得到其抖动的峰峰值和RMS值（有效值），峰峰值是所有样本中的抖动的最大值减去最小值，而RMS值是所有样本统计后的标准偏差。

如下图1为某100M时钟的TIE、Period Jitter、Cycle to Cycle jitter的峰峰值和RMS值的计算方法。

图1：三种时钟抖动的计算方法时钟抖动的应用范围在三种时钟抖动中，在不同的应用范围需要重点测量与分析某类时钟抖动。

TIE抖动是最常用的抖动指标，在很多芯片的数据手册上通常都规定了时钟TIE抖动的要求。

对于串行收发器的参考时钟，通常测量其TIE抖动。

如下图2所示，在2.5Gbps的串行收发器芯片的发送端，参考时钟为100MHz，锁相环25倍频到2.5GHz后，为Serializer（并行转串行电路）提供时钟。

当参考时钟抖动减小时，TX输出的串行数据的抖动随之减小，因此，需要测量该参考时钟的TIE抖动。

另外，用于射频电路的时钟通常也需测量其TIE抖动（相位抖动）。

在并行总线系统中，通常重点关注period jitter和cycle to cycle jitter。

比如在共同时钟总线（common clock bus）中（如图3所示），完整的数据传输需要两个时钟脉冲，第一个脉冲用于把数据锁存到发送芯片的IO Buffer，第二个脉冲将数据锁存到接收芯片中，在一个时钟周期内让数据从发送端传送到接收端，当发送端到接收端传输延迟（flight time）过大时，数据的建立时间不够，传输延迟过小时，数据的保持时间不够；同理，当这一个时钟的周期值偏大时，保持时间不够；周期值偏小时，建立时间不够。
