双速绞车——JSDB型双速绞车
JSDB型双速绞车的使用环境
本绞车可用于煤矿井下采煤工作面综采设备及各类机电设备的搬迁等辅助运输
工作，也可用于煤矿井下采掘工作面井底车场、上山、下山、煤矿地面等处的矿
车调度，物料运输等工作，还可用于回采工作面的回柱放顶。该绞车具有快速和
慢速两档速度，可根据现场的需要变换速度和牵引力进行不同条件下的工作。如
果更换电器产品，必须选用在有效期内有煤炭安全标志证的产品，严禁作为提升
绞车使用。Zmxx012
绞车应在环境温度为-10℃～+40℃，环境相对湿度不超过95%（+25℃），海拔
高度不超过1000m的情况下工作。对于海拔高度超过1000m，需要考虑到空气
冷却作用和介电强度的下降，选用的电器设备应根据制造厂和用户的协议进行
设计或使用。
山东中煤
JSDB型双速绞车的工作原理
JSDB型双速多用绞车系列产品在技术原理上，采用“齿-联”传动系统和“双轴多级”的传动特
点，实现了快、慢两个速度，其慢速可代替现有的回柱绞车和慢速绞车，其快速可代替现有
的调度绞车和运输绞车。在结构特点上，不仅实现了小结构，大拉力的特点，也实现了长条
形对称结构特点，适合于煤矿井下狭小的作业空间，操作灵活方便。它克服了目前慢速、回
柱等系列绞车存在的传动效率低，寿命短，工效低等特点，也克服了调度、运输等系列绞车
存在的牵引力小，宽型结构等特点。
JSDB型双速多用绞车系列产品由电动机1、联轴器2、手动制动闸3、变速箱4、电液制动
器5、卷筒装置6、底座7等组成。
三、JSDB型双速多用绞车主要特点
1. 采用“双轴多级”传动特点，实现了大的传动比。
2. 采用“齿-联”传动系统的传动原理，不但实现了慢、快两个速度，并实现了快、慢速的大
速比，很好地实现了快、慢速矿用绞车的一体化。
3. 采用“长条形对称”结构，实现了结构紧凑、外形美观实用，适合于煤矿井下狭窄空间的
作业，也很方便地进行不同工作地点的自移。
4. 传动效率高、工作效率高、容绳量大、节能。
5. 操作简单、使用方便，并具有可靠的双闸制动。
6. 结构工艺简单，可靠，成本低。
7. 使用寿命长、维护维修费用低。
赵君君；186----6076-----1571

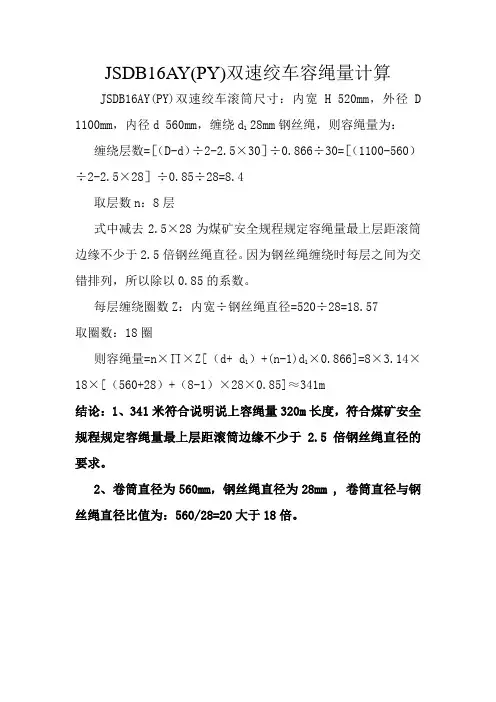

JSDB型双速绞车
的主要参数zmxx012
参 数 / 型 号
JSDB-10 (原(JDHD-14/1) JSDB-13 (原JDHB-20/1.6) JSDB-19
(原JDHB-30/3.5)
牵引力KN
慢速 外层 100 130 190 平均
120 165 250
内层
140 200 320
快速
≥12 ≥15 ≥25
型 号
JSDB-19 JSDB-25 JSDB-30
快速 慢速 快速 慢速 快速 慢速
钢 外层最大
26 210 31 260 50 312
丝 静张力KN
绳
静
张 内层最大
50 391 55 423 86 536
力 静张力KN
平均静张
38 300 43 340 68 424
力KN
绳 最大绳速
1.61 0.2 1.7 0.21 1.51 0.24
速 (外层)m/s
平均绳速
1.23 0.16 1.35 0.17 1.19 0.19
m/s
传动比
30.22 242.49 30.22 242.49 40.45 255.36
卷
直径 × 宽
度mm
540×600 540x700 650x760
筒 容绳量m
400 500 700
钢 直径mm
30 30 36
丝 结构 绳6×19
绳 公称抗拉
1670
强度MPa
电 型号
YBK2280S-6 YBK2-280M-6 YBK2-315S-6
动 功率KW
45 55 75
机 转速rpm
980 980 980
外形尺寸(长×宽×高
mm)
3505×1200×1250
3800x1200x 4100x1500x
1220 1300
绳速m/s
慢速
0.115-0.157 0.103-0.152 0.118-0.204
快速
0.756-1.03 0.833-1.23 0.86-1.5
减速比
慢速
175.62 209.66 247.44
快速
26.89 25.82 34.13
钢丝绳
直径mm
20 24 30
容绳量m
120 180 400
电动机 型号 YBK2-200L1-6 YBK2-200L2-6 YBK2-280S-6 功率KW
18.5 22 45
转速r.pm
970 970 980
卷筒尺寸
mm
直径
380 400 540
宽度
408 531 560
外形尺寸
mm
长
2630 3158 3845
宽 770 1215（970）
1315
高
855 1030 1255
整机重量
（包括电机kg）
2000 2960 6500
整机重量kg（包括电机） ～6000
~7500 ~11000
JSDB型双速绞车的安装说明；
绞车的固定方法和安设位置
1、绞车在现场的固定方法见图4、5、6，绞车固定后应牢固、可靠，不得有松动现象。
2、绞车的安设位置
本绞车使用范围广，安设位置多样，现列出二种安设位置供用户参考，现象也可根据具体情
况确定其安设位置，但应符合《煤矿安全规程》的有关规定：
第一种安设位置，参见图4，用作运搬绞车，安设在巷道内，用于上山、下山、平巷等综采
工作面设备的搬迁及其他各类机电设备的运搬。亦可代用调度绞车、运输绞车，用于采掘工
作面、井底车场，煤矿地面等处的矿车调度、物料运输等，但其坡角不能超过30°。
JSDB型双速绞车的操作规程
绞车的操作比较简单，按动按钮，启动电动机，操纵制动手把即可实现绞车的整个动作过程。
1、工作前的注意事项
（1）检查纲丝绳，钢丝绳应符合《煤矿安全规程》的有关规定；
（2）检查钢丝绳连结的是否可靠，各联结螺栓是否紧固，绞车安装是否牢固等；
（3）检查减速箱润滑油是否充足，发现不足应补充，润滑油油质不得随意更改。
（4）检查制动闸，将制动闸手把放置在松开的位置上；
（5）检查制动器带（块）的磨损程度，若磨损严重应立即更换；
（6）检查使用电源、电缆和电器设备的接线是否正确，接地是否安全，是否有漏电现象。
2、工作时应遵守下列规定：
（1）绞车司机应集中精力，注意倾听信号；
（2）绞车工作时，注意整理钢丝绳，使其缠绕整齐，工作时钢丝绳不能全部放完，在卷筒
上至少保留三圈；
（3）变换速度时，在绞车停稳且空载下方可搬动调速手柄换速，切勿在绞车运转情况下换
速，以避免打齿。若调速手柄搬不动，可点动电机，再搬调速手柄，切勿硬搬、硬砸。
