Fluent按钮中文说明(最新整理-精华版)

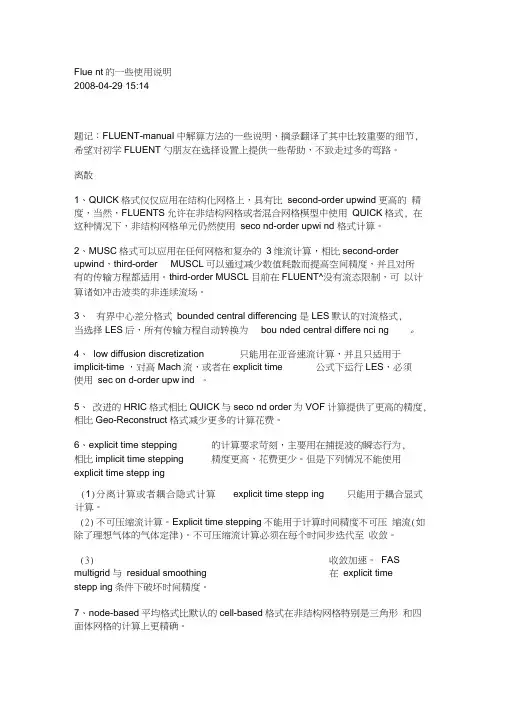

Fluent 使用步骤指南（新手参考） 步骤一：网格 1．读入网格（*.Msh） File → Read → Case 读入网格后，在窗口显示进程 2．检查网格 Grid → Check' Fluent对网格进行多种检查，并显示结果。注意最小容积，确保最小容积值为正。 3．显示网格 Display → Grid ①以默认格式显示网格 可以用鼠标右键检查边界区域、数量、名称、类型将在窗口显示，本操作对于同样类型的多个区域情况非常有用，以便快速区别它们。 4．网格显示操作 Display →Views （a）在Mirror Planes面板下，axis （b）点击Apply,将显示整个网格 （c）点击Auto scale, 自动调整比例，并放在视窗中间 （d）点击Camera,调整目标物体位置 （e）用鼠标左键拖动指标钟，使目标位置为正 （f）点击Apply，并关闭Camera Parameters 和Views窗口 步骤二：模型 1. 定义瞬时、轴对称模型 Define → models→ Solver （a）保留默认的，Segregated解法设置，该项设置，在多相计算时使用。 （b）在Space面板下,选择Axisymmetric; （c）在Time面板下，选择Unsteady 2. 采用欧拉多相模型 Define→ Models→ Multiphase （a）选择Eulerian作为模型 （b）如果两相速度差较大，则需解滑移速度方程 （c）如果Body force比粘性力和对流力大得多，则需选择implicit body force 通过考虑压力梯度和体力，加快收敛 （d）保留设置不变 3. 采用K-ε湍流模型（采用标准壁面函数） Define → Models → Viscous (a) 选择K-ε ( 2 eqn 模型) (b) 保留Near wall Treatment面板下的Standard Wall Function设置 (c)在K-ε Multiphase Model面板下，采用Dispersed模型，dispersed湍流模型在一相为连续相，而材料密度较大情况下采用，而且Stocks数远小于1，颗粒动能意义不大。 4．设置重力加速度 Define → Operating Conditions (a)选择Gravity (b) 在Gravitational Acceleration下 或 方向 填上－9.81m/s2 步骤三：材料 Define → Materials 1．复制液相数据作为基本相 （a）在Material面板。点击Database, 在Fluid Materials 清单中，选Water-Liquid (h2o(1)) （b）点击Copy，复制数据 （c）关闭Database Materials面板 2．创建名为Sand的新材料 （a）在Name 文本匡中，填上Sand （b）在Properties面板中，填上2500kg/m3，为密度 （c）删除Chemical formula文本, 空置 （d）点击Change/creat按钮，关闭面板。可能有对话框，问是否覆盖，点击NO，保留液相设置，添加固相，材料面板中数据被更新。 步骤四：相设置 定义基本相和次相 Define → Phase （a）指定水为基本相 选择Phase-1，并点击Set按钮 ii. 填上Water，在材料相选择 Water-liquid. (b) 定义沙作为次相 选择Phase-2，点击Set按钮 在Secondary phase面板中，填入Sand 名称 iii. 在phase material 下拉表中，选择Sand iv. 选择Granular选项 v. 定义次相的属性 （1）填入直径 （2）在Granular viscosity下拉表中，选择Syambal-obrien (3) 在Granular Bulk Viscosity 下拉表中，选择Lun-et-al (4) 填入0.6作压实极限系数，即极限浓度 (c)针对相间动量转换，设置拖曳力 在Phase 面板中，点击Interaction按钮 ii. 在Phase interaction面板中，Drag coefficient下拉表中，选择gidaspow iii. 如果有Slip velocity，则选择。 步骤五：边界条件 Define → Boundary Conditions 1．设定入流条件。对于Mixture，可分别设定每个边界Mixture、各相的边界条件。2 }3 ]0对于自定义边界 1.在Interpreted UDFs面板中，编辑UDF (*.c)" Define → User-defined → Functions → Interpreted (a) 在Source File Name 面板中，填入名称（自定义文件名） （b）保留Stack Size设置为10000 （c）选择 Display Assembly Listing 选项 (d) 点击compile ，编辑UDF 2. 设定流体边界区域条件 可以分别设定水、沙的条件，在此没有混合物条件，混合物默认设置可接受0 W/ E* |# S0 Define → Boundary Conditions （a）对于水，选用fix-zone条件（水边界条件来自UDF） i. 在Boundary Conditions面板中，从Phase下拉表中，选Water，并点击Set ii. 选择Fixed value选项，出现相关输入项 iii. 在右边的Axial Velocity 下拉表中，选择Udf-fixed-u iv. 在Radial Velocity 下拉表中，选择Udf-fixed-v iii. 在Turbulence kinetic Energy 下拉表中，选择Udf-fixed-kenetic iii. 在Turbulence Dissipation Rate 下拉表中，选择Udf-fixed-dissi (b) 对于次相（沙）设定条件 i. 在Boundary Conditions panel中，在Phase下拉表中，选Sand，并点击Set ii. 选中Fixed values选项 iii. 对于轴向速度，选择Udf fixede-u iv 对于径向速度是Udf fixede-v 步骤六：解法 1．设定解法参数 Solve → Controls → Solution （a）对Under-Relaxation Factors,设定Pressure为0.5, Momentum为 0.2, Turbulent Viscosity为 0.8 （b）在Discretezation窗口中，保留默认设置 2．在计算中显示残差 Solve → Monitors → Residual 3．使用默认初始化值，初始化 Solve→ Initialize → Initialize 4．修整初始沙床图 （a）在Variable表中, 选择Sand Volume Fraction （b）在Zones to Patch 表中，initial-sand （c）设定value 为0.56 （d）点击Patch 5．设定时间 Solve → Iterate (a)设定Time Step Size 为0.005秒 (b)在Iteration面板中，设定Max Iterations Per Time Step 40 (c)点击Apply, 6．保存初始文件和数据文件 File → Write → Case ＆ Data 7．运行计算0.005 Solve → Itera (a)设定Number of Time Steps 为1 (b)点击Itera 8．检查初始速度和沙体积分数 (a)为Fix － Zone创建区域表面 Surface → Zone i 在Zone表中，选 fix －zone ii 在New Surface Name 中,保留默认名称 iii 点击Create, 关闭面板 （b）显示初始叶轮速度 Display Vectors i 在 Vectors of下拉表中, 选择 Water-Velocity ii 在Color By下拉表中选择 ,Velocity和 Water Velocity Magnitude iii 在Surface表中，选Fix-Zone iv 在style下拉表中，选择arrow v 点击Display （c）显示沙样初始速度 Display → Vectors i 在 Vectors of下拉表中，选 Sand Velocity ii 在Color by 下拉表中，选.Velocity 和Sand Velocity iii 点击Display (d) 显示沙样体积浓度轮廓 Display → contours i. 在Contours of下拉表中，选择Phase和Volume fraction of sand ii. 在Options中选择Filled iii. 点击Apply 9. 运行计算1秒 Solve → Itera (a) 设定Number of time steps 为199 (b) 点击Itera 10. 保存案例和数据文件 File → Write → Case & Data 11. 检查1秒后的计算结果 （a） 显示液相速度 Display → Vectors 记住要在Surface表中去掉fix-zone选择 （b）显示次相速度 Display → Vectors 步骤七： 后处理 显示速度、浓度等
