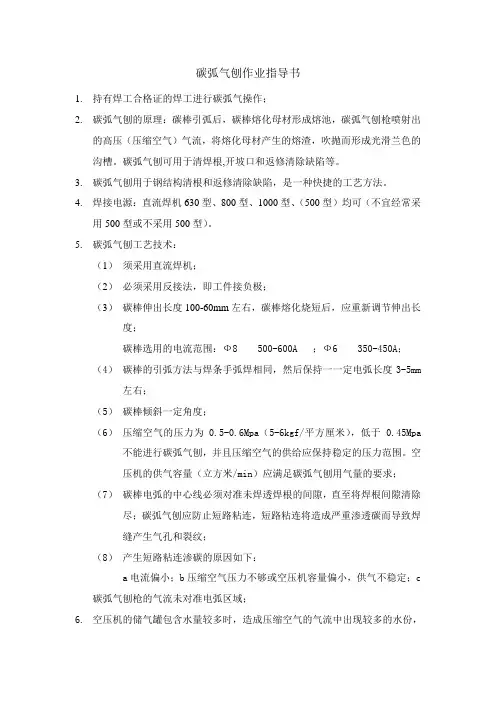

碳弧气刨作业指导书1.持有焊工合格证的焊工进行碳弧气操作；2.碳弧气刨的原理：碳棒引弧后，碳棒熔化母材形成熔池，碳弧气刨枪喷射出的高压（压缩空气）气流，将熔化母材产生的熔渣，吹抛而形成光滑兰色的沟槽。
碳弧气刨可用于清焊根,开坡口和返修清除缺陷等。
3.碳弧气刨用于钢结构清根和返修清除缺陷，是一种快捷的工艺方法。
4.焊接电源：直流焊机630型、800型、1000型、（500型）均可（不宜经常采用500型或不采用500型）。
5.碳弧气刨工艺技术：（1）须采用直流焊机；（2）必须采用反接法，即工件接负极；（3）碳棒伸出长度100-60mm左右，碳棒熔化烧短后，应重新调节伸出长度；碳棒选用的电流范围：Ф8 500-600A ；Ф6 350-450A；（4）碳棒的引弧方法与焊条手弧焊相同，然后保持一一定电弧长度3-5mm 左右；（5）碳棒倾斜一定角度；（6）压缩空气的压力为0.5-0.6Mpa（5-6kgf/平方厘米），低于0.45Mpa 不能进行碳弧气刨，并且压缩空气的供给应保持稳定的压力范围。
空压机的供气容量（立方米/min）应满足碳弧气刨用气量的要求；（7）碳棒电弧的中心线必须对准未焊透焊根的间隙，直至将焊根间隙清除尽；碳弧气刨应防止短路粘连，短路粘连将造成严重渗透碳而导致焊缝产生气孔和裂纹；（8）产生短路粘连渗碳的原因如下：a电流偏小；b压缩空气压力不够或空压机容量偏小，供气不稳定；c 碳弧气刨枪的气流未对准电弧区域；6.空压机的储气罐包含水量较多时，造成压缩空气的气流中出现较多的水份，容易出现淬火倾向而导致产生焊接裂纹和气孔；7.为了提高压缩空气的质量和供气的稳定性，车间内应增加一台能去除压缩空气中的油与水并且能稳定供气储气罐（储气罐：即油水分离器、可外协，可自制）；8.清根的刨槽以焊根焊缝隙为中心，深浅均匀刨槽中的渗碳、铜斑和刨槽内的粘渣应清除干净并打磨。
9.>30mm的16Mn低合金钢清焊根时，应预热≥100℃后进行气刨（否则可能产生裂纹）；10.环境温度或钢材工件温度小于5℃时，碳弧气刨前预热100℃左右。
碳弧气刨是利用碳极和金属之间产生的高温电流，把金属局部加热到熔化状态，同时利用压缩空气的高速气流把这些熔化金属吹掉，从而实现对金属母材进行刨削和切割的一种加工工艺方法。
作用：对金属母材进行刨削和切割
原理：利用碳极和金属间的高温电流
碳棒：发红长度为25mm
应用范围：
1. 清焊根。
2. 利用碳弧气刨开坡口，尤其是U型坡口。
3. 返修焊件时，可使用碳弧气刨消除焊接缺陷（挖出）。
4. 清除铸件表面的毛边、飞刺、冒口和铸件中的缺陷。
5. 切割不锈钢中、薄板
6. 在板材工件上打孔。
7. 刨削焊缝表面的余高。
现场气刨图：。
碳弧气刨原理和使用方法一、原理碳弧气刨是利用碳极和金属之间产生的高温电流，把金属局部加热到熔化状态，同时利用压缩空气的高速气流把这些熔化金属吹掉，从而实现对金属母材进行刨削和切割的一种加工工艺方法，如下图：图1 碳弧气刨示意图二、应用范围1.焊缝挑焊根工作中。
2.利用碳弧气刨开坡口，尤其是U型坡口。
3.返修焊件时，可使用碳弧气刨消除焊接缺陷（挖出）。
4.清除铸件表面的毛边、飞刺、冒口和铸件中的缺陷。
5.切割不锈钢中、薄板6.在板材工件上打孔。
7.刨削焊缝表面的余高。
三、碳弧气刨的工艺参数（主要）1.碳棒规格及适用电流（表1）电流对刨槽的尺寸影响很大，电流增加时，刨槽的宽度增加，深度增加更多，采取大电流可以提高刨削速度，并获得较光滑的刨槽。
但电流过大时，碳棒头易发红，镀铜层易脱落。
正常电流下，碳棒发红长度为25mm，电流小则容易产生夹碳现象。
实际生产中可参考表1选用电流。
2.刨削速度刨削速度对刨槽尺寸、表面质量都有一定影响。
速度太快会造成碳棒与金属相碰，会使碳粘于刨槽顶端，形成“夹碳”的缺陷。
相反，速度过慢又易出现“粘渣”问题。
通常刨削速度为0.5—1.2m/min 较合适。
3.电弧长度气刨时，电弧长会引起电弧不稳定，甚至造成息弧。
操作一般宜用短弧，以提高生产效率和碳棒利用率。
一般电弧长度以1—2mm 为宜。
4.碳棒伸出长度碳棒从钳口到电弧端的长度为伸出长度（如图1所示）伸出长度越长，钳口离电弧越远，压缩空气吹到熔池的吹力就不足，不能将熔化的金属顺利吹掉；另一方面伸出长度越长，碳棒的电阻越大，烧损也越快。
操作时，碳棒合适的伸出长度为80—100 mm，当烧损到20—30 mm后就要进行调整。
5.碳棒倾角碳棒与工件沿刨槽方向的夹角称为碳棒倾角，刨槽的深度与倾角有关。
倾角增大，刨槽深度增加；反之，倾角减小，则刨槽深减小。
碳棒的倾角一般为25°-- 45°四、基本操作1.准备工件刨削前应先检查电源的极性是否正确（一般刨枪接正极、工件接负极）。
