八年级人教版物理光学作图专题

初中物理光学作图题集训题30道1.画出图中S发出的光线经平面镜反射后过P点的光路．2.请利用平面镜成像的特点在图中作出从光源S发出的一条光线经平面镜反射后过A点的光路图。

3.有一光源S在平面镜前，射向平面镜的两束光线被反射后反射光如图所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。

4.请在图中画出对应的入射光线。

5.如图所示，一束光线AO从空气斜射入水中，请画出法线和折射光线的大致方向6.完成下面作图：(1)如图甲，路灯下站着小芳，小刚，请根据两人的影长，标出图中路灯灯泡S的位置．(2)一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图乙中画出它的入射光线和反射光线的大致方向．7.如图中的平面镜与水平面的夹角为30°，入射光线平行于水平面，请作出相应的反射光线，并标出反射角的大小。

8.如图所示，OA′是入射光线AO的折射光线，请在图中画出入射光线BO的反射光线和该入射光线在水中的折射光线的大致方向。

9.站在岸上的人看到平静水面下有一静止的物体，如图所示，请画出该物体实际所在的大致位置(保留作图痕迹)。

10.小明站在水池旁观赏游鱼，恰好看见一只蜻蜓飞过，分别用A代表小明的眼睛、B代表看到的鱼、C代表蜻蜓，请画出小明看见蜻蜓和水中鱼的光路图，并用“D”大致标出鱼在池水里的实际位置。

(保留作图痕迹)11.如图所示，入射光线与镜面成30°，请按照要求作答：①画反射光线；②标出反射角。

12.完成下面作图：(1)如图甲，路灯下站着小芳，小刚，请根据两人的影长，标出图中路灯灯泡S的位置(2)现在时刻是下午的2点40分，请在图乙画出此刻从时钟正对面竖直墙上的镜子里看见的时针和分针的位置．(说明：①注意分针要比时针长；②时针只要画在对应的区间范围内即可．(3)一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图丙中画出它的入射光线和反射光线的大致方向13.作图：如图所示的a、b是两条由点光源S发出后又经平面镜反射的反射光线。

人教版八年级物理《透镜及其应用》经典作图题（含详细解
析）
1如图，方框内填上适当的光学元件．
解答：解：对于前五幅图，光线能够经光学元件透过去，所以前五幅图中可能为透镜．（1）（3）图的折射光线比起入射光线更加远离主光轴，所以这些透镜对光线有发散作用，因此填凹透镜．
（2）（4）（5）图的折射光线比入射光线向主光轴靠拢，所以这些透镜对光线有会聚作用，因此填凸透镜．
（6）图中的光学元件不能使光线透过，但能改变光路，所以该图中是平面镜．
故答案为：
2完成图中的光路图．
解答：解：①平行于主光轴的光线经凸透镜折射后折射光线通过焦点；
②平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；
③过焦点的光线经凸透镜折射后折射光线平行于主光轴；
④指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；
⑤过光心的光线经凸透镜后其传播方向不变；
⑥过光心的光线经凹透镜后其传播方向不变．如下图所示：
3 请在图中填透镜、面镜．
解答：解：（1）光线经过第一个透镜后变得会聚，所以是凸透镜；原来发散的光线经过第二个透镜后变成平行光线，比原来会聚了，所以是凸透镜；平行光线经过第三个透镜后变得发散，所以是凹透镜，如下图所示：
（2）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第三个框后变得发散，所以是凹透镜．
答案如下图所示：
（3）原来发散的光线经过第一个框后变成平行光线，比原来会聚了，所以是凸透镜；经过第二个框后仍然是平行光线，只是改变了传播方向，所以是平面镜；平行光线经过第三个框后变得发散，所以是凹透镜．
答案如下图所示：。

人教版八年级物理光学作图选编——平面镜成像特点及成像原理作图1．如图所示，根据平面镜成像特点，在图中画出点光源S在平面镜中的像。

2．如图所示，物体AB放在平面镜前，请作出物体AB在平面镜中所成的像''A B。

3．在图中作出物体AB在平面镜中所成的像A'B'。

4．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分。

请在图中画出AB通过水面反射所成的像A'B'。

5．请利用平面镜成像特点在图中画出三角形ABC在平面镜MN中所成的像。

6．根据像画出物体7．根据平面镜成像特点作出物体AB在平面镜中像。

8．如图甲所示，'O是O在平面镜中成的像，在图中画出平面镜的位置。

9．如图所示，物体AO放置在水平面上，A O 是AO在平面镜中的像，并标出镜面与水平面夹角的大小。

10．如图，作出物体A在平面镜MM'中所成的像A'。

若镜面绕M点顺时针转动，则物像之间的距离会随之变化，请画出物像距离最大时的像A''的位置。

11．如图所示，停留在水池上方的一只蜻蜓，用A点表示。

请用一个点，在图中标出蜻蜓所成的像A′。

（要求保留作图痕迹）12．如图所示，M是苹果上的一点，N是人眼的位置，请画出M点在平面镜中的像M及某点发出的一条光线经平面镜反射后经过N点的光路图。

13．图是用两块平面镜制作的昆虫观察箱，能同时观察到昆虫的腹部和背部，用A点表示昆虫的腹部，请在图中作出观察者通过平面镜OM看到昆虫腹部的光路图。

（忽略玻璃板的厚度）14．如图甲所示是河南淮阳“曲桥渡贤”景观图，湖面倒映着桥影。

图乙中A点表示水中桥影拱形顶部，请你画出乙图中人眼看见拱顶的光路图。

15．如图所示，水池上方有一只小鸟A，请画出人眼B通过水面看到小鸟眼睛像的光路图。

16．如图所示，室外有一路灯S发出的光透过窗户射到室内的平面镜上，请画出A点的人眼通过平面镜看到路灯S的光路图。

初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。

2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。

3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。

4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。

（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。

6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。

7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。

8．如图所示，画出烛光下杆AB在桌面上的影子范围。

9．画出图中入射光线的反射光线。

10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。

11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。

如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。

请画出本次控制电视机的光路。

12．有时，黑板反光会“晃”着部分同学的眼睛。

如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。

13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。

14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。

15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。

《光的折射》作图专题练习1.（1）如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。

2.按照题目要求作图或作答。

（1）如图甲所示，一束光从空气斜射向水面，入射光线及法线已画出。

请画出这条入射光线的反射光线和折射光线（注意角度特点并标出箭头方向）。

3.按题目要求完成。

如图一束光从空气斜射入水中，请画出反射光线和折射光线。

4. （2017黄冈，12,2分）如图所示，一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕MN上出现两个光斑，请画出形成两个光斑的光路图。

5.如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。

请画出平面镜并完成光路图。

6.如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点。

现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点。

用一条光线示意以上光学现象（并画出水面、法线）。

7.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．8.运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图（保留痕迹），标出人眼看到车外的范围。

9.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线．10.一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．11.如图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）12.按照要求作图．如图甲所示，S是点光源，作出入射光线SO的反射光线和大致的折射光线．甲13.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

14.如图所示，一束光从空气斜射到玻璃表面，请画出进入玻璃的折射光线。

15.一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。

初中物理八年级光学作图题综合测试
考试时间：40分钟 满分：100分
一、基础知识题（共50分）
1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分）
2．在各图的方框内填上适当的光学元件，并补全光路图。

（每题4分，共20分）
3．完成下列各透镜的光路（每题2分，共12分）
二、综合应用题（每题5分，共50分）
1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。

2．根据平面镜成像特点画出镜前的物体。

3．画出发光点S
发出的光线经平面镜反射后过图中P
点的光路
空气 玻璃 空气 水
A ’
B ’
‘
图。

4．如图所示，S’为点光源S在平面镜MN中的像，SA为光源S发出的一条光线，请
画出平面镜MN，并完成光线SA的光路。

5．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。

6．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜．
7．如图所示，玻璃水缸底部C点处有一块小雨花石，人眼在A点看到雨花石在B点，要使从A点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。

8．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。

9．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。

10．如图所示，一束光线斜射向一块玻璃砖的侧面。

请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

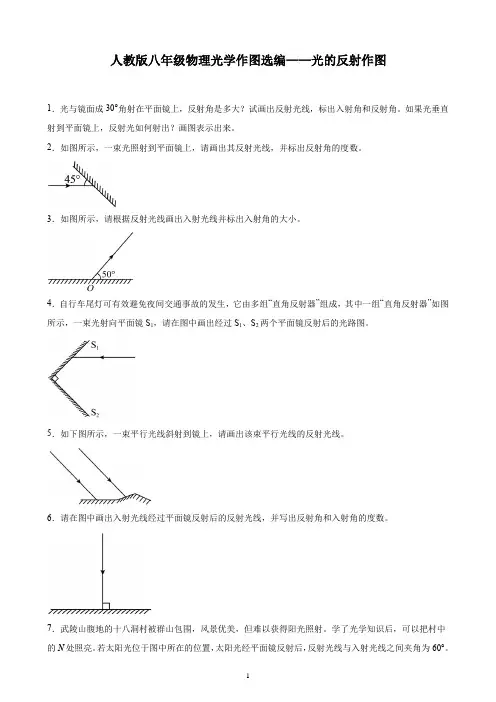

人教版八年级物理光学作图选编——光的反射作图1．光与镜面成30°角射在平面镜上，反射角是多大？试画出反射光线，标出入射角和反射角。

如果光垂直射到平面镜上，反射光如何射出？画图表示出来。

2．如图所示，一束光照射到平面镜上，请画出其反射光线，并标出反射角的度数。

3．如图所示，请根据反射光线画出入射光线并标出入射角的大小。

4．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

5．如下图所示，一束平行光线斜射到镜上，请画出该束平行光线的反射光线。

6．请在图中画出入射光线经过平面镜反射后的反射光线，并写出反射角和入射角的度数。

7．武陵山腹地的十八洞村被群山包围，风景优美，但难以获得阳光照射。

学了光学知识后，可以把村中的N处照亮。

若太阳光位于图中所在的位置，太阳光经平面镜反射后，反射光线与入射光线之间夹角为60°。

请帮小明在M处添加平面镜，并标出反射角的大小（保留作图痕迹）。

8．某村被群山包围，B点的蔬菜大棚因为较少获得阳光照射产量很少。

小明参观后建议在位置A处安装平面镜照亮B处。

若太阳位于如图所示位置，请在A处添加平面镜并完成反射光路图。

（保留作图痕迹）9．航关员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子（如图甲）进行观察。

乙图中A点代表航天员的眼睛，B点代表胸前某一按钮，C点是小镜子的位置，请你根据反射光路图在C点准确画出镜面并标出镜面与竖直面的夹角。

（保留作图痕迹）10．如图所示，太阳光与水平面成60°角，要利用平面镜使太阳光沿竖直方向以照亮井底，请通过作图确定平面镜的位置并标出反射角的度数。

11．在如图中，根据给出的入射光线和反射光线，画出平面镜．12．小宇想让室外太阳光照射到室内盆中花上的B处，如图所示，请你在图中把光路补充完整13．如图甲所示是奥运会圣火采集画面，其原理图如图乙；太阳光照到凹面镜上O点，光线经凹面镜反射后，射入采火器B点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）。

光学作图专项练习题1.如图所示，请你画出烛焰上A点经平面镜MN所成的像A'。

保留作图痕迹。

2.一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线。

注意标出法线，不考虑光的反射。

3.(2020·山东德州中考)光与平面镜成30°角射在平面镜上，如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

4.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点。

请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

5.如图所示，画出小丑帽子顶点S发出的光线经平面镜反射后，进入小丑眼睛的光路图(画出进入其中一只眼睛的光线即可)，保留作图痕迹。

6.自行车尾灯的反光原理如图所示。

请完成反射光路，并标出反射角的大小。

7.如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

8.如图所示，OA'是入射光线AO的折射光线，请在图中画出入射光线BO 的反射光线和该入射光线在水中的折射光线的大致方向。

9.一束光线从空气射入玻璃时，界面MN上的反射光线如图所示，请画出对应的入射光线和大致的折射光线。

10.(2020·山东滨州中考)如图所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。

11.如图所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。

请你作出这条入射光线并完成光路图。

12.如图所示，请画出两条光线经过凹透镜后的折射光线。

13.(2020·山东菏泽中考)如图所示，F是透镜两个焦点所在的位置，一条光线平行主光轴射向凸透镜，请作出经凸透镜后的折射光线。

14.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。
