2018年中考物理专题练习题：动态电路分析

28动态电路分析15．（2018·泰安）如图所示，电源电压保持6V 不变，电流表量程为0 ~ 0.6A，电压表量程为0 ~ 3V，定值电阻R1 的规格为“10Ω0.5A”，滑动变阻器R2 的规格为“20Ω1A”。

闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是A①电阻R1 消耗电功率允许的变化范围为0.4W~ 0.9W②电流表示数允许的变化范围为0.2A~ 0.5A③滑动变阻器R2 允许接入电路阻值的变化范围为10Ω ~ 20Ω④电路消耗总电功率允许的变化范围为1.8W~ 3WA．只有①和③B．只有①和④C．只有②和③ D ．只有②和④14．（2018•烟台）在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A．灯泡L变亮B．电压表V示数变大C．电流表A1示数变小D．电流表A2示数变大【分析】由图可知，该电路为并联电路；电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化。

【解答】解：由图可知，该电路为并联电路；电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压，测量的也是电源电压，保持不变，故B错误；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，故AD错误；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，故C正确。

故选：C。

【点评】本题考查了滑动变阻器的应用原理和并联电路中电压、电流的特点，较为简单。

10．（2018•枣庄）在如图所示的电路中，闭合开关，电源电压保持不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小，电压表的示数变大B．电流表的示数变大，电压表的示数变小C．电流表的示数不变，电压表的示数不变D．电流表的示数变小，电压表的示数不变【分析】由电路图可知，灯泡与滑动变阻器并联，电流表A测L的电流，电压表测电源的电压。

2018年湖南中考物理专题复习动态电路分析(含电功率)专项训练类型1滑动变阻器引起的动态电路分析1. (2017龙东)如图所示，电源电压不变，闭合开关S，当滑片P向上移动时，下列说法正确的是()第1题图A. 电压表示数变大，小灯泡变暗B. 电流表示数变小，小灯泡变暗C. 电压表示数不变，小灯泡变亮D. 电流表示数不变，小灯泡变亮2. (2017遂宁)如图所示电路，电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向右滑动．以下说法错误的是()A. 电流表的示数变大B. 电压表和电流表示数的比值变大C. 电压表的示数变小D. 电路消耗的总功率变大第2题图3. (2017安徽)如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则()A. L1和L2都变亮B. L1变暗，L2变亮C. L1变亮，L2变暗D. L1和L2都变暗4. (2017自贡)如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中()第4题图A. 电流表示数变小B. 灯泡L亮度变亮C. 电压表示数变大D. 电路消耗的总功率变大5. (2017临沂)如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中()第5题图A. 灯泡变暗B. 电压表示数变大C. 电流表示数变小D. 电路总功率变小6. (2017齐齐哈尔)如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，其中变小的是()第6题图A. 电压表的示数B. 电流表的示数C. 电压表与电流表的示数的比值D. 电压表与电流表的示数的乘积7. (2017南充)如图所示，电源电压恒为6 V，R1是定值电阻，A、B是滑动变阻器R2的两端．闭合开关，当滑片P在A端时，的示数为0.6 A；当滑片P移到B端时，的示数为0.2 A．则R1和滑动变阻器R2的最大阻值分别是()第7题图A. 10 Ω，15 ΩB. 10 Ω，20 ΩC. 10 Ω，30 ΩD. 30 Ω，10 Ω类型2开关引起的动态电路分析1. (2017黄石)如图所示，将一节干电池和三只均标有“1.5 V、0.5 W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则()第1题图A. 只有灯泡L1熄灭B. 三只灯泡均熄灭C. 灯泡L2、L3熄灭，L1更明亮D. 灯泡L3熄灭，L1、L2均更明亮2. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则()第2题图A. 电流表示数减小，电压表示数不变B. 电流表示数增大，电压表示数不变C. 电流表示数减小，电压表示数减小D. 电流表示数增大，电压表示数增大3. (2014上海)在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合．当开关S2由闭合到断开时，电路中()第3题图A. 电压表的示数变小B. 电流表的示数变大C. 电压表示数与电流表示数的比值变大D. 电压表示数与电流表示数乘积变大4. (2016长沙)如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后．判断正确的是()第4题图A. 同时闭合S1、S2，电流表示数变大，灯变亮B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变C. 同时闭合S1、S3，电压表示数不变D. 断开S1，只闭合S2，电流表、电压表示数都变大5. (2017丽水)如图所示电路中，R1的阻值为4欧，当开关S1和S2都闭合时，电流表示数为3安；当只闭合S2时，电流表示数为2安．下列说法正确的是()第5题图A. 电源电压为6伏B. R2的阻值为1欧C. S1和S2都闭合时，R2消耗的功率为18瓦D. 只闭合S2时，电路消耗的总功率为24瓦6. (2017长沙模拟)如图所示，电源电压不变，R为定值电阻，L1上标有“8 V4 W”字样，L2的额定电压模糊不清，额定功率为6 W．当开关S接a端时，L1恰好正常发光，电路的总功率为P1，当开关S接b端时，L2两端电压为9.6 V，电路的总功率为P2.已知P1∶P2＝5∶4(忽略温度变化对灯丝电阻的影响)，下列说法错误的是()第6题图A. 电源电压为16 VB. 灯泡L2的额定电压为12 VC. 定值电阻的阻值为24 ΩD. 当开关S接b端时，电路的总功率为6.4 W类型3特殊电阻引起的动态电路分析1．图甲是一种常见的烟雾传感器，常用于小区、工厂、公司、学校、家庭、宾馆、仓库等场所，其原理如图乙所示，R1是一种能发出尖锐声音的报警器，R2是烟雾传感器，它的阻值随烟雾浓度的增大而减小，开关闭合后，若发生火灾时，下列说法正确的是()A．电流表示数减小，报警器响起B．电流表示数增大，R2两端电压减小C．R1两端的电压不变D．电路消耗的总电功率减小第1题图2. (2017大庆)某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是()第2题图A. 电压表和电流表示数均变大B. 电压表和电流表示数之比不变C. 电压表和电流表的乘积不变D. 电压表变化量和电流表变化量之比不变3. (2017孝感)利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是()第3题图A. 称得的重物越重时，电压表的读数越大B. 称得的重物越重时，电流表的读数越大C. 电流表改装成电子秤的表盘，表盘刻度是均匀的D. 将电压表和电流表位置互换，电子秤仍能正常使用4. (2017贵港)我国法律规定，驾驶员醉驾要负刑事责任．为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测．如图所示是酒精测试仪的原理图，图中R1为定值电阻，R2为酒精气敏电阻，电源电压保持不变，R2的阻值随酒精气体浓度的增大而减小．当酒精气敏电阻测试到酒精气体浓度增加时，电压表示数________，电流表示数________(均选填“变大”“变小”或“不变”)．第4题图5. (2017黔南州)如图所示，是一种自动测定油箱内油面高度的装置，其中，油量表是用________表改装的；当油箱中的油面下降时，R的电阻值将________，油量表的示数将________．(后两空均选填“增大”“减小”或“不变”)第5题图答案类型1滑动变阻器引起的动态电路分析1. C【解析】此电路为滑动变阻器与小灯泡串联，电压表测量电源电压，P向上移动时，滑动变阻器接入电路电阻变小，电流变大，即电流表示数变大，则小灯泡变亮，电压表示数不变．故选C.2. B【解析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变小，电路中的总电阻变小，由I ＝U R 可知，电路中的电流变大，即电流表的示数变大，A 正确；电压表和电流表示数的比值等于R 1接入电路中的阻值，由于P 向右移动，R 1接入的阻值减小，所以两者的比值减小，B 错误；由U ＝IR 可知，R 2两端的电压变大，由串联电路中电压特点可知，R 1两端的电压变小，即电压表的示数变小，C 正确；由P ＝UI 可知，电源电压不变，电流增大，电路消耗的总功率变大，D 正确．故选B.3. B 【解析】将滑动变阻器的滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，因此总电阻变大，由欧姆定律可知，电路中的总电流变小，灯泡L 1两端的电压变小，L 1的电功率变小，因此L 1变暗；L 2两端的电压变大，因此L 2的电功率变大，L 2变亮．故选B.4. A 【解析】由电路图可知，灯泡L 与滑动变阻器R 并联，电压表测电源电压，电流表测干路电流，因电源电压不变，所以，滑片向左移动时，电压表的示数不变，故C 错误；因并联电路中各支路独立工作、互不影响，所以，滑片向左移动时，通过灯泡的电流和实际功率不变，所以灯泡的亮暗不变，故B 错误；在滑动变阻器滑片向左移动过程中，接入电路中的电阻变大，由I ＝U R 可得，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表的示数变小，故A 正确；根据P ＝UI ，电源电压不变，电路电流变小，所以电路总功率变小，故D 错误．故选A.5. D 【解析】由电路图可知，电灯与滑动变阻器并联，电流表测量电灯的电流，电压表测量电源电压，滑动变阻器的滑片P 从中点向b 端移动的过程中，电源电压不变，所以电压表的示数不变，B 错误；因并联电路各支路互不影响，所以电灯的亮度不变，电流表的示数不变，A 、C 错误；滑动变阻器的电阻变大，通过滑动变阻器的电流变小，并联电路中干路电流等于各支路电流之和，所以干路电流变小，电源电压不变，由P ＝IU 知，电路总功率变小，D 正确．故选D.6. D 【解析】此电路为并联电路，电压表测量电源电压，电压表示数不变，电流表测量干路电流，电流表测量电阻R 1支路电流，当滑片P 向右移动时，接入电路的电阻变大，因此通过R 2电流变小，电阻R 1支路电流不变，因此电流表示数不变，电流表示数变小，故电压表与电流表示数乘积变小比值变大，故D 正确．故选D.7. B 【解析】①当滑片P 在A 端时，只有R 1接入电路中，此时电流表示数为0.6 A ，所以定值电阻R 1的电阻为：R 1＝U I 1＝6 V 0.6 A ＝10 Ω；②当滑片P 移到B 端时，滑动变阻器R 2的最大阻值与定值电阻R 1串联在电路中，此时电流表的示数为0.2 A ，所以此时电路的总电阻为：R 总＝U I ＝6 V 0.2 A ＝30 Ω，所以R 2的最大电阻为：R 2＝R 总－ R 1＝30 Ω－10 Ω＝20 Ω.故选B.类型2 开关引起的动态电路分析1. C 【解析】若将开关S 1、S 2均闭合，小灯泡L 2和L 3被短路，L 2和L 3不亮，只有L 1被接入电路中，由于此时灯泡L 1两端电压为电源电压，比原来L 1两端的电压高，实际电功率比原来大，L 1比原来亮．故选C.2. A 【解析】闭合开关S 1和S 2，电路中R 1与R 2并联，电流表测量干路电流，电压表测量电源电压．现只将S 2断开，电路变为只有R 1的简单电路，电流表测量电路中的电流，电压表还测量电源电压，因为电源电压不变，所以电压表示数不变，又因为电路中的电阻变大，根据欧姆定律可知，通过电路的电流变小，即电流表的示数变小．故选A.3. C4. B5. D 【解析】当S 1和S 2都闭合时，R 2被短路，即此时电路中只有R 1，根据U ＝IR ，得电源电压为U ＝I 1R 1＝3 A ×4 Ω＝12 V ，A 不正确；当只闭合S 2时，电阻R 1和R 2串联，根据串联电路的特点，串联电路中电流处处相等，总电阻为各电阻之和，即R 2的电阻为R 2＝U I 2－R 1＝12 V 2 A －4 Ω＝2 Ω，B 不正确；S 1和S 2都闭合时，R 2被短路，即R 2消耗的功率为0，C 不正确；当只闭合S 2时，电路中消耗的总功率为总电压和总电流之积，即P ＝UI ＝12 V ×2 A ＝24 W ，D 正确．故选D.6. C类型3 特殊电阻引起的动态电路分析1. B2. D 【解析】由电路图可知，R 1与R 2并联后与R 0串联，电压表测R 0两端的电压，电压表测R 1或R 2两端的电压，电流表测干路中的电流．当温度降低时，R1增大，电路中的总电阻变大，从而使电路中的总电流减小，即电流表示数变小，定值电阻R0两端的电压变小，即电压表变小，故A错误；电压表和电流表示数之比等于R1与R2并联后的总阻值，由于R2不变，R1增大，故并联后的总阻值变大，即：电压表和电流表示数之比变大，故B错误；电压表示数是减小的，电流表示数也是减小的，故二者的乘积也是减小的，故C错误；电压表变化量和电流表变化量之比等于定值电阻R0阻值，由于R0阻值是不变的，所以比值是不变的，故D正确．故选D.3. A【解析】由电路图可知，定值电阻R1和滑动变阻器R2串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当称得的重物越重，即压力F 增大时，R2接入电路的电阻变大，电路中的总电阻变大，由欧姆定律公式I＝错误!可知，电路中的电流变小，即电流表的示数变小，选项B错误；由公式U＝IR 可知，定值电阻R1两端的电压变小，根据串联电路总电压等于各分电压之和，滑动变阻器两端的电压变大，即电压表的示数变大，选项A正确；当压力增大时，滑片向下移动，滑动变阻器接入电路电阻增大，电路总电阻增大，电流表示数减小，即电流表示数变化与电阻成反比，此时刻度不均匀，选项C错误；将电压表和电流表位置互换，滑动变阻器R2与电流表并联，也就是R2被短路，电压表串联在电路中，不管滑片P怎么移动，电流表的示数都是0，电压表的示数接近电源电压，此时电子秤不能正常使用，选项D错误．故选A.4. 变大变大5. 电压减小减小【解析】由电路图可知，油量表并联在电路中，故油量表是由电压表改装的；当油量减少时，浮标向下运动，滑片P下移，R接入电路中的阻值减小，根据串联电路用电器两端电压与其阻值成正比知，R两端的电压减小，电压表示数减小．。

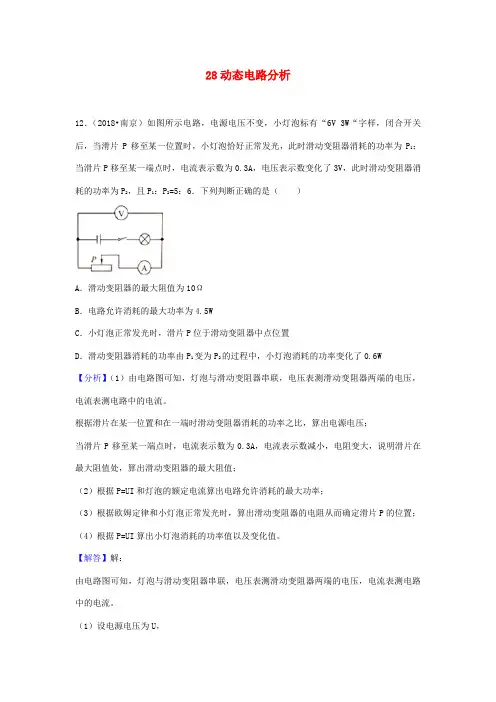

28动态电路分析12．（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。

根据滑片在某一位置和在一端时滑动变阻器消耗的功率之比，算出电源电压；当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，电阻变大，说明滑片在最大阻值处，算出滑动变阻器的最大阻值；（2）根据P=UI和灯泡的额定电流算出电路允许消耗的最大功率；（3）根据欧姆定律和小灯泡正常发光时，算出滑动变阻器的电阻从而确定滑片P的位置；（4）根据P=UI算出小灯泡消耗的功率值以及变化值。

【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。

（1）设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P=UI可得，此时电路中的电流为：I=I L===0.5A，滑动变阻器消耗的功率为：P1=（U﹣U L）I=（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U﹣6V+3V=U﹣3V，此时滑动变阻器消耗的功率为：P2=U滑I′=（U﹣3V）×0.3A﹣﹣﹣﹣﹣﹣②已知P1：P2=5：6﹣﹣﹣﹣③联立①②③解得，电源电压U=9V；则滑动变阻器的最大阻值为：R滑大====20Ω，故A错误；（2）灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大=UI大=9V×0.5A=4.5W，故B正确；（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′=U﹣6V=9V﹣6V=3V，此时滑动变阻器的电阻为：R滑′===6Ω，因为滑动变阻器的最大阻值为20Ω，所以此时滑片P不在中点位置，故C错误；（4）由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率P L=P额=3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U L′=6V﹣3V=3V，此时灯泡消耗的电功率：P L′=U L′I′=3V×0.3A=0.9W，则灯泡消耗的功率变化了：△P=P L﹣P L′=3W﹣0.9W=2.1W，故D错误。

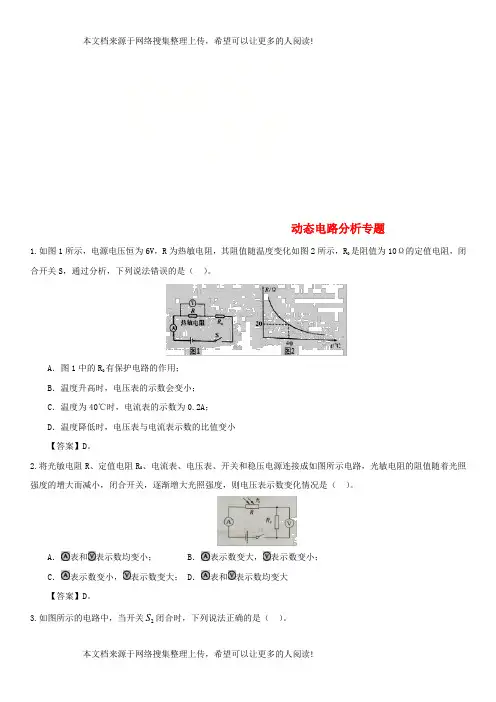

动态电路分析专题1.如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）。

A．图1中的R0有保护电路的作用；B．温度升高时，电压表的示数会变小；C．温度为40℃时，电流表的示数为0.2A；D．温度降低时，电压表与电流表示数的比值变小【答案】D。

2.将光敏电阻R、定值电阻R0、电流表、电压表、开关和稳压电源连接成如图所示电路，光敏电阻的阻值随着光照强度的增大而减小，闭合开关，逐渐增大光照强度，则电压表示数变化情况是（）。

A．表和表示数均变小； B．表示数变大，表示数变小；C．表示数变小，表示数变大； D．表和表示数均变大【答案】D。

S闭合时，下列说法正确的是（）。

3.如图所示的电路中，当开关2A.电流表示数不变，电压表无示数；B.电流表示数增大，电压表有示数；C.电流表示数减小，电压表有示数；D.电流表示数增大，电压表无示数【答案】B。

4.图中是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）。

A．M的电阻R M变大； B．电路消耗的总功率变大；C．电压表与电流表的示数乘积不变；D．电压表与电流表的示数之比变大【答案】B。

5.如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中（）。

A．电流表的示数变大，小灯泡变亮；B．电流表的示数变小，小灯泡变亮；C．电压表的示数变小，小灯泡不亮；D．电压表的示数变大，小灯泡不亮【答案】D。

6.如题图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）。

A．L2两端的电压为1.5V； B．L1两端的电压为1.5V；C．L1与L2的灯丝电阻之比为2：1；D．通过L1与L2的电流之比为1：2【答案】B。
