钢包自开率影响因素分析及改进

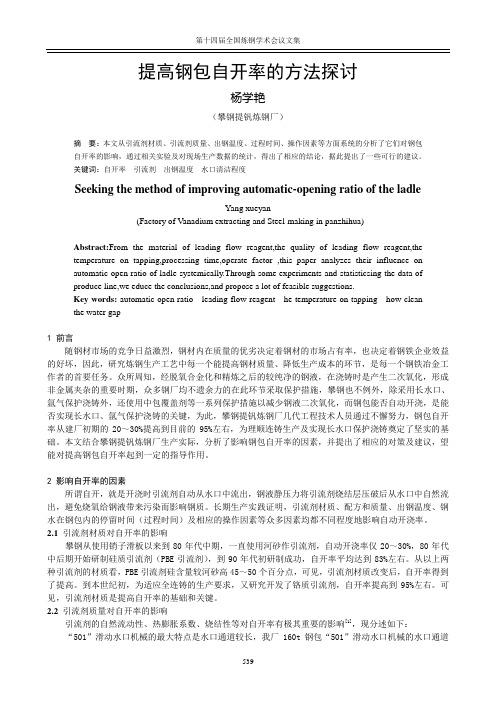

提高钢包自开率的方法探讨杨学艳（攀钢提钒炼钢厂）摘要：本文从引流剂材质、引流剂质量、出钢温度、过程时间、操作因素等方面系统的分析了它们对钢包自开率的影响，通过相关实验及对现场生产数据的统计，得出了相应的结论，据此提出了一些可行的建议。

关键词：自开率引流剂出钢温度水口清洁程度Seeking the method of improving automatic-opening ratio of the ladleYang xueyan(Factory of Vanadium extracting and Steel-making in panzhihua)Abstract:From the material of leading flow reagent,the quality of leading flow reagent,thetemperature on tapping,processing time,operate factor ,this paper analyzes their influence onautomatic-open ratio of ladle systemically.Through some experiments and statisticsing the data ofproduce line,we educe the conclusions,and propose a lot of feasible suggestions.Key words: automatic-open ratio leading flow reagent he temperature on tapping how cleanthe water gap1 前言随钢材市场的竞争日益激烈，钢材内在质量的优劣决定着钢材的市场占有率，也决定着钢铁企业效益的好坏，因此，研究炼钢生产工艺中每一个能提高钢材质量、降低生产成本的环节，是每一个钢铁冶金工作者的首要任务。

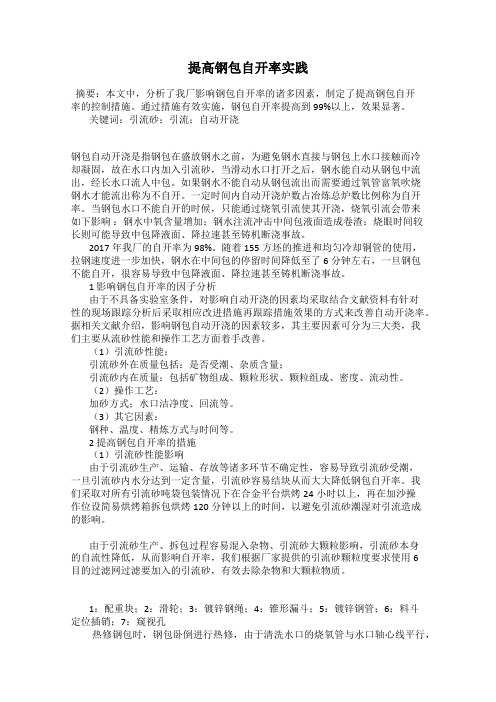

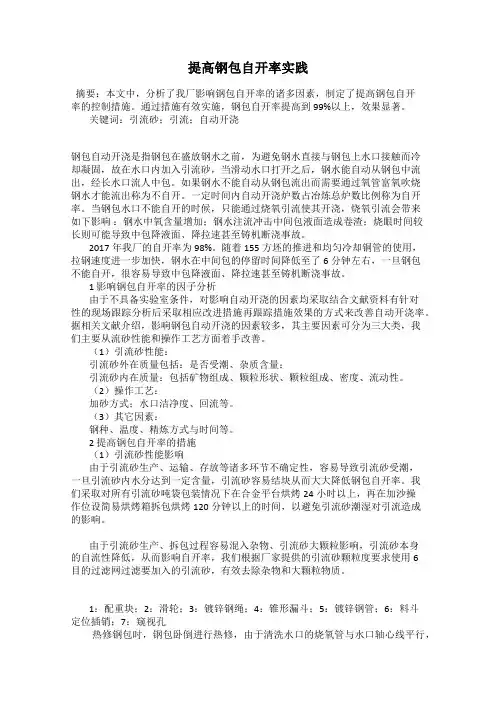

提高钢包自开率实践摘要：本文中，分析了我厂影响钢包自开率的诸多因素，制定了提高钢包自开率的控制措施。

通过措施有效实施，钢包自开率提高到99%以上，效果显著。

关键词：引流砂；引流；自动开浇钢包自动开浇是指钢包在盛放钢水之前，为避免钢水直接与钢包上水口接触而冷却凝固，故在水口内加入引流砂，当滑动水口打开之后，钢水能自动从钢包中流出，经长水口流人中包。

如果钢水不能自动从钢包流出而需要通过氧管富氧吹烧钢水才能流出称为不自开。

一定时间内自动开浇炉数占冶炼总炉数比例称为自开率。

当钢包水口不能自开的时候，只能通过烧氧引流使其开浇，烧氧引流会带来如下影响：钢水中氧含量增加；钢水注流冲击中间包液面造成卷渣；烧眼时间较长则可能导致中包降液面、降拉速甚至铸机断浇事故。

2017年我厂的自开率为98%。

随着155方坯的推进和均匀冷却铜管的使用，拉钢速度进一步加快，钢水在中间包的停留时间降低至了6分钟左右，一旦钢包不能自开，很容易导致中包降液面、降拉速甚至铸机断浇事故。

1 影响钢包自开率的因子分析由于不具备实验室条件，对影响自动开浇的因素均采取结合文献资料有针对性的现场跟踪分析后采取相应改进措施再跟踪措施效果的方式来改善自动开浇率。

据相关文献介绍，影响钢包自动开浇的因素较多，其主要因素可分为三大类，我们主要从流砂性能和操作工艺方面着手改善。

（1）引流砂性能：引流砂外在质量包括：是否受潮、杂质含量；引流砂内在质量：包括矿物组成、颗粒形状、颗粒组成、密度、流动性。

（2）操作工艺：加砂方式；水口洁净度、回流等。

（3）其它因素：钢种、温度、精炼方式与时间等。

2 提高钢包自开率的措施（1）引流砂性能影响由于引流砂生产、运输、存放等诸多环节不确定性，容易导致引流砂受潮，一旦引流砂内水分达到一定含量，引流砂容易结块从而大大降低钢包自开率。

我们采取对所有引流砂吨袋包装情况下在合金平台烘烤24小时以上，再在加沙操作位设简易烘烤箱拆包烘烤120分钟以上的时间，以避免引流砂潮湿对引流造成的影响。

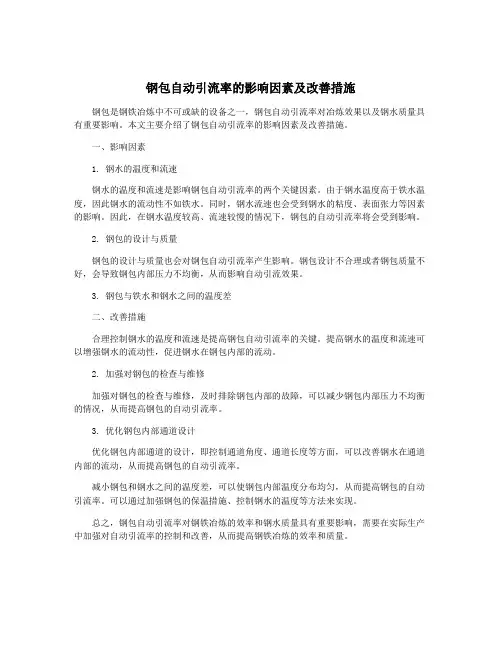

钢包自动引流率的影响因素及改善措施
钢包是钢铁冶炼中不可或缺的设备之一，钢包自动引流率对冶炼效果以及钢水质量具有重要影响。

本文主要介绍了钢包自动引流率的影响因素及改善措施。

一、影响因素
1. 钢水的温度和流速
钢水的温度和流速是影响钢包自动引流率的两个关键因素。

由于钢水温度高于铁水温度，因此钢水的流动性不如铁水。

同时，钢水流速也会受到钢水的粘度、表面张力等因素的影响。

因此，在钢水温度较高、流速较慢的情况下，钢包的自动引流率将会受到影响。

2. 钢包的设计与质量
钢包的设计与质量也会对钢包自动引流率产生影响。

钢包设计不合理或者钢包质量不好，会导致钢包内部压力不均衡，从而影响自动引流效果。

3. 钢包与铁水和钢水之间的温度差
二、改善措施
合理控制钢水的温度和流速是提高钢包自动引流率的关键。

提高钢水的温度和流速可以增强钢水的流动性，促进钢水在钢包内部的流动。

2. 加强对钢包的检查与维修
加强对钢包的检查与维修，及时排除钢包内部的故障，可以减少钢包内部压力不均衡的情况，从而提高钢包的自动引流率。

3. 优化钢包内部通道设计
优化钢包内部通道的设计，即控制通道角度、通道长度等方面，可以改善钢水在通道内部的流动，从而提高钢包的自动引流率。

减小钢包和钢水之间的温度差，可以使钢包内部温度分布均匀，从而提高钢包的自动引流率。

可以通过加强钢包的保温措施、控制钢水的温度等方法来实现。

总之，钢包自动引流率对钢铁冶炼的效率和钢水质量具有重要影响，需要在实际生产中加强对自动引流率的控制和改善，从而提高钢铁冶炼的效率和质量。

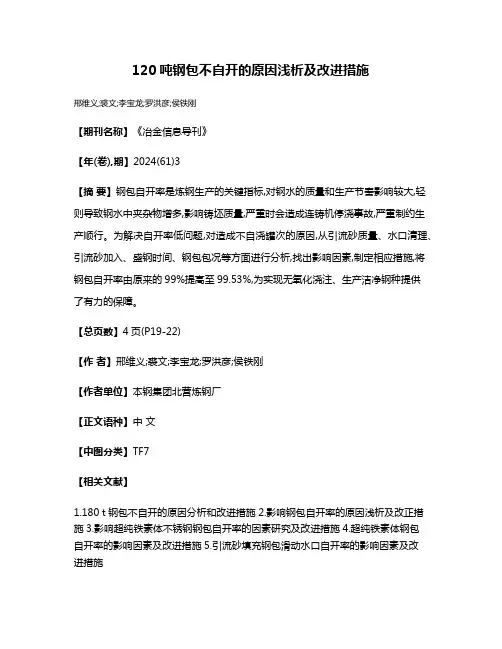

120吨钢包不自开的原因浅析及改进措施
邢维义;裘文;李宝龙;罗洪彦;侯铁刚
【期刊名称】《冶金信息导刊》
【年(卷),期】2024(61)3
【摘要】钢包自开率是炼钢生产的关键指标,对钢水的质量和生产节奏影响较大,轻则导致钢水中夹杂物增多,影响铸坯质量,严重时会造成连铸机停浇事故,严重制约生产顺行。

为解决自开率低问题,对造成不自浇罐次的原因,从引流砂质量、水口清理、引流砂加入、盛钢时间、钢包包况等方面进行分析,找出影响因素,制定相应措施,将钢包自开率由原来的99%提高至99.53%,为实现无氧化浇注、生产洁净钢种提供
了有力的保障。

【总页数】4页(P19-22)
【作者】邢维义;裘文;李宝龙;罗洪彦;侯铁刚
【作者单位】本钢集团北营炼钢厂
【正文语种】中文
【中图分类】TF7
【相关文献】
1.180 t钢包不自开的原因分析和改进措施
2.影响钢包自开率的原因浅析及改正措施
3.影响超纯铁素体不锈钢钢包自开率的因素研究及改进措施
4.超纯铁素体钢包
自开率的影响因素及改进措施5.引流砂填充钢包滑动水口自开率的影响因素及改
进措施
因版权原因，仅展示原文概要，查看原文内容请购买。

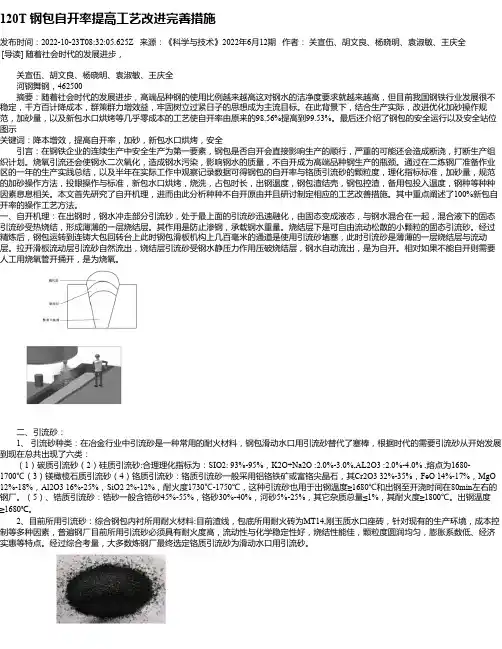

120T 钢包自开率提高工艺改进完善措施发布时间：2022-10-23T08:32:05.625Z 来源：《科学与技术》2022年6月12期作者：关宣伍、胡文良、杨晓明、袁淑敏、王庆全[导读] 随着社会时代的发展进步，关宣伍、胡文良、杨晓明、袁淑敏、王庆全河钢舞钢，462500摘要：随着社会时代的发展进步，高端品种钢的使用比例越来越高这对钢水的洁净度要求就越来越高，但目前我国钢铁行业发展很不稳定，千方百计降成本，群策群力增效益，牢固树立过紧日子的思想成为主流目标。

在此背景下，结合生产实际，改进优化加砂操作规范，加砂量，以及新包水口烘烤等几乎零成本的工艺使自开率由原来的98.56%提高到99.53%。

最后还介绍了钢包的安全运行以及安全站位图示关键词：降本增效，提高自开率，加砂，新包水口烘烤，安全引言：在钢铁企业的连续生产中安全生产为第一要素，钢包是否自开会直接影响生产的顺行，严重的可能还会造成断浇，打断生产组织计划。

烧氧引流还会使钢水二次氧化，造成钢水污染，影响钢水的质量，不自开成为高端品种钢生产的瓶颈。

通过在二炼钢厂准备作业区的一年的生产实践总结，以及半年在实际工作中观察记录数据可得钢包的自开率与铬质引流砂的颗粒度，理化指标标准，加砂量，规范的加砂操作方法，投眼操作与标准，新包水口烘烤，烧洗，占包时长，出钢温度，钢包渣结壳，钢包控渣，备用包投入温度，钢种等种种因素息息相关。

本文首先研究了自开机理，进而由此分析种种不自开原由并且研讨制定相应的工艺改善措施。

其中重点阐述了100%新包自开率的操作工艺方法。

一、自开机理：在出钢时，钢水冲走部分引流砂，处于最上面的引流砂迅速融化，由固态变成液态，与钢水混合在一起，混合液下的固态引流砂受热烧结，形成薄薄的一层烧结层。

其作用是防止渗钢，承载钢水重量。

烧结层下是可自由流动松散的小颗粒的固态引流砂。

经过精炼后，钢包运转到连铸大包回转台上此时钢包滑板机构上几百毫米的通道是使用引流砂堵塞，此时引流砂是薄薄的一层烧结层与流动层。

影响钢包自动开浇率的因素分析及措施米源李凤喜邹继新韩树良（武汉钢铁（集团）公司第三炼钢厂，武汉430083）摘要文章介绍了影响钢包自动开浇率的各种因素,提出改进引流砂的材质性能、改进引流砂加入方法、加强钢包水口清理、防止钢渣回流、强化生产组织、合理安排钢水调度及控制钢水温度的措施。

自2005年采取相应的措施后，2005年自动开浇率上升到98.0%；2006年钢包自动开浇率平均为99.5%，且稳定，为我厂生产顺行和铸坯质量的提高创造了良好的条件。

关键词自开率引流砂钢包The Factors Influencing Rate of Ladle Free-opening and Its ControlMeasuresMi Yuan Li Fengxi Zou Jixin Han Shuliang(No.3 Steel-making Plant of WISCO,Wuhan ,430083)Abstract The factors influencing rate of ladle free-opening were discussed in the paper. A series of measures were put forward, such as improving the performance of sand, improving adding sand method, enhancing production buildup, reasonable arrangement steel adjusting, and controlling proper molten steel temperature . After the homologous measures were adopted in 2005,the rate of ladle free-opening in 2005 is enhanced above 98.0% , the rate of ladle free-opening in 2006 was rises to 99.5% averagely and stably.Key words rate of ladle free-opening, ladle sand, ladle钢包自动开浇是指钢包开浇时滑动水口打开后钢水能从钢包内经上水口、上滑板流钢孔、下滑板流钢孔、下水口自动流出，经长水口流入中间包。

七点提高钢包滑板自开率经过多年给钢厂供应滑板的经验，给大家分享一下，导致滑板自开率的原因，相信很多人都为此烦恼过，在这里我可以和打击一起探讨探讨如何才能提高钢包滑板自开率。

具体原因分析如下：引流剂本身的物化性能对自然开浇显然是决定性因素;理想的引流剂因具有良好的烧结性和流动性;而烧结层的厚度直接关系到钢包自开的效果;钢水在钢包内的镇静时间越短，自开率越高。

在安装滑板，清洗水口，罐沙过程中，操作必须规范化;向钢包内投入脱氧剂，脱S渣等时应避开水口处。

具体情况分析如下：一、钢包自开的基本原理引流沙在钢包水口内呈二层结构。

靠近钢水一层为烧结层，下面一层为原始层即未变化的原有引流剂，打开滑板后，未发生变化的引流沙在重力作用下自然落下，烧结层则在钢水静压力作用下破碎，钢水则冲出水口达到自然开浇的目的。

引流沙烧结层的厚度及其烧结状态对钢包自然开浇具有决定性影响。

而烧结层的厚度及状态与引流沙的化学成分和颗粒配比有重要关系。

碱性氧化物含量过高或过低，影响烧结，钢包自开率显然困难。

当引流沙中小粒度沙粒比例较大时，引流沙易于烧结成块状，即烧结层增厚，因此，减少或排除引流沙中的细沙有利于改善烧结性，提高自开率。

从使用情况来看，硅质引流沙自开率达到90%左右，但不能满足当前全连铸生产的需要。

二、大包的影响：1、保证透气砖畅通，使其出完钢后吹氩时对大包内钢水温度均匀，防止大包底部钢水温度低造成引流。

2、对于大包的方砖孔径符合流动力学要求，要将方砖孔上方(与罐底打结料结合部)做成喇叭形状。

以前包括到现在修砌提供给我们的大包方砖口三、热修罐操作的影响铸完钢后水口内通常回留有残钢及残渣，烧氧时一定要将上水口以及方砖孔内的残钢以及残渣清理干净，更换滑板时上，下滑板要同心(不同心误差小于5厘米)。

滑板安装完毕后滑板与水口之间残余的耐火泥要清理干净。

包括更换上水口时一定要将残余的耐火泥和在高温作用下上水口渗出的沥青清除掉，以确保在滑板打开时，钢水经上水口，上滑板，下滑板和下水口自动流出。
