FC400G游离氯分析仪

  • 格式：pdf
  • 大小：297.43 KB
  • 文档页数：9

General FC400G 型游离氯分析仪 EXA FC Specifications （无试剂型）■概 述供水法规定的淡水分配系统中自来水的游离氯含量为0.1mg/l 左右。

然而，过量的有效游离氯存在会导致水不新鲜，超过1mg/l 的游离氯据报道对人体有害。

因此，用游离氯分析仪测量和监控供水系统中的游离氯含量近年来变得越来越重要。

FC400G 无试剂型游离氯分析仪采用极谱分析方法，用旋转电极连续测量在线游离氯的浓度。

FC400G 是一种以微处理器为基础的，真正智能化的游离氯分析仪，它集中了YOKOWA 公司在余氯分析仪上的长期经验。

商用的FC400G 的主要特点是维修方便和不使用试剂。

与需使用试剂的余氯分析仪（RC400G 型）相比，这种型号有如下使用限制。

试剂型和无试剂型在使用条件下的主要不同之处 使用条件 无试剂型游离氯分析仪（FC400G ）试剂型余氯分析仪（RC400G ）测量对象 游离氯 游离氯或总氯 样液pH 范围 pH6.5～7.5 pH3～9样液SS （悬浊颗粒）范围10mg/L 或更小 500mg/L 或更小样液电导范围 100～300uS/cm 无特殊限制范围 游离氯测量中化合氯的影响影响大 (注) 几乎不影响 测量时精度要求高时 不适合 适合 测量点 水净化，供水，和水龙头 水净化和供水蓄水池的每个工序T01。

EPS注）：在水净化、供水水源水龙头处几乎没有化合氯存在，该问题就不会实际存在。

■特 点：基于微处理器的智能化变送器 ·一触式校准校准时，变送器会自动分析（零点，斜率，和灵敏度）·在0～1mg/l 到0～3mg/l 范围内，输出量程可任意设置。

·提供线段输出信号，实现线性输出功能。

·应用电压/电流特性（稳定特性）容易判断内电极的情况。

这可以了解使用过程中传感器的详细特性。

·放大显示和触点输出功能。

·具有优良操作性能的操作面板长期应用的高品质传感器·已改进的旋转电极/陶瓷珠清洗功能可实现进一步有效和连续的自动清洗。

·采用可靠的滑动触点探测 ·易维护（清洗）的池体结构■标 准 规 格1． 游离氯分析仪（无试剂型） 测量对象：自来水中的游离氯测量系统：使用旋转电极的极谱分析方法测量范围：0～3mg/l输出范围：0～1到0～3mg/l范围内的任何值（出厂设置为0～2mg/l）两段式线性输出适用于：0～100%输入范围内的任何点可设置为输出范围的50%输出信号：4～20mA DC（负载电阻：不大于550Ω）或1～5V DC（输出电阻：不大于300Ω）显示方式：数字显示（三位半LCD）触点输出：干触点触点容量：最大250V AC，最大1A，最大125V A（电阻负载）最大220V DC，最大1A，最大60W（电阻负载）错误故障中的触点输出：过大的扩散电流值，测量温度错误，使用电压错误，变送器错误，温度补偿超范围维护状态下的触点输出：除测量（MEAS）模式外的任何模式主机电源OFF主机电源ON—在非操作状态下操作状态下错误状态下的触点开关开维护状态的触点关开关T02。

EPS 取样条件温度：0～50℃pH ：6.5～7.5(见图1。

)流速：0.1～2.5l/min压力：1～150kPa100～740kPa(用于已提供指定取样器的情况) 电极：指示电极：旋转金电极参比电极：银电极（带Pt1000Ω RTD）电极清洗：陶瓷珠清洗变送器功能：显示功能：浓度，温度，使用电压，扩散电流，输出信号%，零点，斜率，错误显示，相互作用信息，及键操作要求显示诊断功能：过大扩散电流值，测量温度错误，、使用电压错误，变送器错误，温度补偿超范围，零点误差，斜率不正常，灵敏度误差操作状态时，可设置/执行的功能：one-touch校准信息区域显示容量选择保持设置/消除池体电机ON/OFF选择设置状态时，可设置/执行的功能：输出范围设置保持参数设置保持yes/no选择，选择当前-以前值保持/预设值保持，及预设值设定单键稳定特性汇集服务状态时，利用服务状态代码设置/执行的功能：℃/℉的转换，温度补偿范围超差检查ON/OFF，熄火ON/OFF，启动/停机选择，响应时间检查决定参数设置，直线/两线段输出选择，使用电压设置，及使用电压补偿额定值设置主要湿处理部分材料：测量箱：丙烯酸树脂管道：软PVC和硬PVC附件颜色：FC400G ：Munsell 0.6GY3.1/2.0及Munsell2.5Y8.4/1.2NO.项目名称 数量 提示 1 磨料 12 陶瓷珠 2瓶3 熔断器4 2A 4方形螺钉扳手一套 1.5mm 和2mm喷涂涂料：聚氨基甲酸酯烤漆 使用条件：环境温度：-10～55 ℃T03. EPS环境湿度：5～95%RH（允许无冷凝水珠存在） 型号及MS 代码贮存温度：-30～70 ℃安 装：室内(室外安装需单独的防雨遮盖.)(避（1） 游离氯分析仪(无试剂型)免阳光直射)应 用：型号 基本代码选项代码 描述FC400G ……………………游离氯分析仪(无试剂型)输出信号-5…… -6…… ……………………1～5V DC 4～20mA DC 电源 1… 2… 3… 4… 5… 6… 7… 8… …………………… ………… ………… ………… ………… ………… ………… 200V AC,50Hz 200V AC,60Hz 220V AC,50Hz 220V AC,60Hz100V AC ±10%,50Hz 100V AC ±10%,60Hz 110V AC ±10%,50Hz 110V AC ±10%,60Hz — *A …………A 型选项 /PPM …/SCT … /ST …… /SPS ……/CC ……单位：ppm 带不锈钢标牌 取样系统安装用 带特氟纶螺钉，保护盐腐蚀用化合氯不灵敏型电源：100V AC±10% 50/60Hz110V AC±10% 50/60Hz 200V AC±10% 50/60Hz 220V AC±10% 50/60Hz 功耗：大约15V A安装：2B 管道式安装或墙式安装 重量：FC400G ：大约6kg2． 游离氯分析仪专用取样器（无试剂型）功能：用在高压和流速大的情况 重量：大约40kg颜色：Munsell 0.6GY3.1/2.0 喷涂涂料：聚氨基甲酸酯树脂烤漆 参数(与量程上限相关的%显示值) 重现性：2% T04. EPS线性度：±5% （2）(无试剂型) 游离氯分析仪取样器漂移：型号 基本代码 选项代码 描述 ST401G ………………… ………… 取样器与分析仪组合－FC …… ………… 用于FC400G — －N …… ………… 总是－N — －A … ………… 总是－A选项/R ………与后接管相配零点漂移：每月±1%或更少 量程漂移：每月-10%或更少 响应时间：大约2min(90%响应时间)温度补偿误差(水温)： 不超过±3% (温度补偿范围:0～40℃)T05. EPS(3)备用部件环境温度影响：±0.5%/10℃电源变化影响：±0.5%/10%额定电压值 NO.部件名称 部件编号 描述 1 电极(指示电极) K9332MB 旋转电极 2 电极(后置电极) K9332MK 后置电极3 陶瓷珠 K9332ZP 用于清洗电极(指示电极)4 刷洗剂 K9088PE 用于刷洗电极(指示电极)5 刷子 K9332JX 电极结构的部件 6滑动环K9332JZ电极结构的部件T06. EPS外形尺寸（单位：mm）（1）游离氯分析仪（无试剂型）接线图(2)(无试剂型)游离氯分析仪专用取样流程FC400G游离氯分析仪调查表1．一般信息公司名称：负责人：所属部门：（电话：）工厂名称：测量点：用途：□指示 □记录 □报警 □控制电源 ： V AC Hz2．测量条件（1）液体温度：到，正常[℃]（2）液体压力：到，正常[kPa]（3）流 速：到，正常[l/min]（4）氨污染物：□无 □有（5）泥浆或脏物成分：□无 □有（6）测量液体名称：（7）测量液体组成：（8）其他：3．安装位置（1）环境温度：（2）安装位置：（3）其他：4．用户要求（1）测量范围：到mg/l（2）输出传送：□ 4～20mA DC □ 1～5V DC（3）仪器组成选择：□游离氯分析仪 □取样装置 □附件（4）其他重庆横河川仪有限公司YOKOGAWA SICHUAN分析仪器部地址： 重庆市北部新区黄山大道中段61号川仪工业园 电话：（023）68222866传真：（023）68222581,68222703邮编： 401121主页： Http//。

合集下载

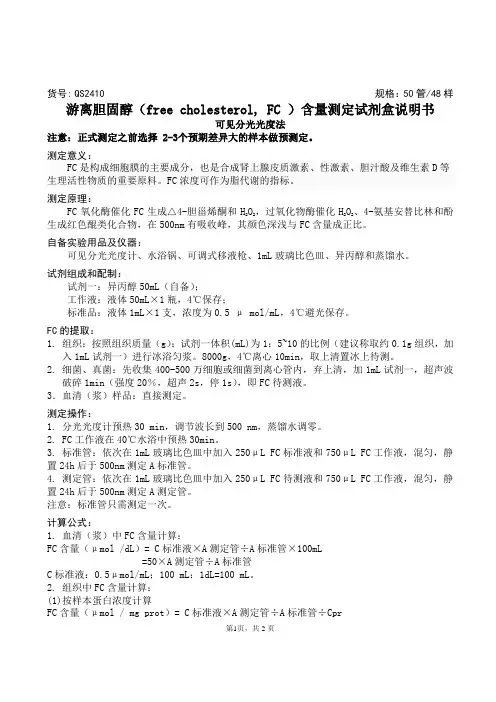

游离胆固醇(free cholesterol, FC)含量测定试剂盒说明书

游离胆固醇(free cholesterol, FC)含量测定试剂盒说明书

货号: QS2410 规格：50管/48样游离胆固醇（free cholesterol, FC ）含量测定试剂盒说明书可见分光光度法注意：正式测定之前选择 2-3个预期差异大的样本做预测定。

测定意义：FC是构成细胞膜的主要成分，也是合成肾上腺皮质激素、性激素、胆汁酸及维生素D等生理活性物质的重要原料。

FC浓度可作为脂代谢的指标。

测定原理：FC氧化酶催化FC生成△4-胆甾烯酮和H2O2，过氧化物酶催化H2O2、4-氨基安替比林和酚生成红色醌类化合物，在500nm有吸收峰，其颜色深浅与FC含量成正比。

自备实验用品及仪器：可见分光光度计、水浴锅、可调式移液枪、1mL玻璃比色皿、异丙醇和蒸馏水。

试剂组成和配制：试剂一：异丙醇50mL（自备）；工作液：液体50mL×1瓶，4℃保存；标准品：液体1mL×1支，浓度为0.5 μ mol/mL，4℃避光保存。

FC的提取：1.组织：按照组织质量（g）：试剂一体积(mL)为1：5~10的比例（建议称取约0.1g组织，加入1mL试剂一）进行冰浴匀浆。

8000g，4℃离心10min，取上清置冰上待测。

2. 细菌、真菌：先收集400-500万细胞或细菌到离心管内，弃上清，加1mL试剂一，超声波破碎1min（强度20％，超声2s，停1s），即FC待测液。

3．血清（浆）样品：直接测定。

测定操作：1. 分光光度计预热30 min，调节波长到500 nm，蒸馏水调零。

2. FC工作液在40℃水浴中预热30min。

3. 标准管：依次在1mL玻璃比色皿中加入250μL FC标准液和750μL FC工作液，混匀，静置24h后于500nm测定A标准管。

4. 测定管：依次在1mL玻璃比色皿中加入250μL FC待测液和750μL FC工作液，混匀，静置24h后于500nm测定A测定管。

注意：标准管只需测定一次。

计算公式：1. 血清（浆）中FC含量计算：FC含量（μmol /dL）= C标准液×A测定管÷A标准管×100mL=50×A测定管÷A标准管C标准液：0.5μmol/mL；100 mL：1dL=100 mL。

水中消毒剂游离氯、总氯不确定度评定

水中消毒剂游离氯、总氯不确定度评定

100 mL 水样（或稀释后的水样）和 1.0 g 碘化钾加入到 250 mL 锥形瓶中，混匀。在与绘制校准曲线相同条件下测定吸光度。
2 不确定度来源分析 水中消毒剂游离氯、总氯不确定度来源 [4] 主要包括计
量器具引入的不确定度、水样稀释引入的不确定度、取样时
水样体积引入的不确定度、标准曲线系列稀释过程引入的不
( ) ur= el V容1 000
0= .62 mL 1 000 mL
0.062%
3.1.2 1 mL 移液管
按矩形分布，A 级 1 mL 移液管引入的标0.0.0004400mmLL。重复性引入的标准不确定度为
0.005
mL。
作者简介：唐玉玲（1993—），女，吉林白山人，本科，助理工程师。研究方向：生活饮用水。
确定度、重复测量引入的不确定度、校准曲线拟合引入的不
确定度 6 个部分。
3 不确定度的评定
3.1 计量器具引入的不确定度
3.1.1 1 000 mL 容量瓶 根据 JJG 196—2006[5] 的规定在 20 ℃时 A 级 1 000 mL
容量瓶的容量最大允许误差为 ±0.30 mL，按三角分布，
0= .057 7 mg 1 006 mg
0.005 7%
3.4.3 氯标准使用溶液引入的不确定度
3.1.3 100 mL 容量瓶
按 三 角 分 布，A 级 100 mL 容 量 瓶 引 入 的 标 准 不 确 定 温0.度160变=化0.按04矩m形L分。布重，复则性标引准入不的确标定准度不确0.1定30度5 =为0.00.6013mmLL。。
计算。
则 1 000 mL 容 量 瓶 体 积 变 化 =±(1 000×5×2.1×10-4)=
游离氯上岗考核报告环境监测

游离氯上岗考核报告环境监测

考核样品监测结果编号:任务来源：四川省环境监测上岗考核评审样品名称：现场操作监测目的：测定水中的游离氯接样日期：2014年3月14日报告日期：2014年3月14日监测结果及说明：1、分析方法名称：N.N-二乙基-1,4-苯二胺硫酸亚铁铵滴定法。

分析方法标准：GB11897-892、分析仪器名称：10ml滴定管3、样品监测结果（见原始记录）4、说明（实验室分析部分见附页及原始记录）监测：校核: 室主任:附页:游离氯分析实验报告一、方法原理游离氯在pH6.2-6.5与N,N-二乙基-1,4-苯二胺（DPD）直接反应生成红色化合物。

用硫酸亚铁铵标准滴定液滴定至红色消失。

二、仪器5ml微量滴定管无分度吸管100ml三、试剂配制1、缓冲溶液，pH6.5：在水中依次溶解24g无水磷酸氢二钠和46g 磷酸二氢钾，加入100ml浓度为8g/L的二水合EDTA二钠，或0.8g 固体。

必要时，加入0.020g氯化汞防霉菌繁殖及试剂内痕碘化物对游离氯检验的干扰。

稀释至1000ml，混匀。

2、N,N-二乙基-1,4-苯二胺硫酸盐溶液，1.1g/L：将250ml水，2ml 硫酸和25ml的8g/L的二水合EDTA二钠溶液（或0.2g固体）混合，溶解1.1gg无水DPD硫酸盐（或1.5g五水合物），或1gDPD草酸盐于此混合液中，稀释至1000，混匀。

试液装在棕色瓶内，于冰箱内保存。

一个月后，如溶液变色，应重配。

3、碘化钾：晶体。

4、硫酸亚铁铵贮备液：浓度56mmol/L。

配制：溶解22g六水合硫酸亚铁铵于含有5ml硫酸的水中，移入1000ml 容量瓶内，加入水至标线，混匀。

存放在棕色瓶中。

经常按下述步骤标定此溶液。

如需大量测定，应每天标定一次。

标定：向250ml 锥形瓶中，放入50.0ml 贮备液，50ml 水，5ml 正磷 酸和4滴二苯胺磺酸钡指示液。

用重铭酸钾标准参考溶液滴定到出现 深紫色，再加入重铬酸钾溶液后颜色保持不变时为终点。

FC-400全自动生化分析仪应用体会

FC-400全自动生化分析仪应用体会

FC-400全自动生化分析仪应用体会FC-400全自动生化分析仪是日本古野电器株式会社的产品，为全自动多项参数生化分析仪，该仪器可设定200个测定项目，仪器可用于一点终点法、二点终点法一点速率法、二点速率法，每小时可进行400次测定，FC-400全自动生化分析仪在我国仅有少数医院应用，故特作评价，以供同道了解其主要性能。

1.材料与方法以健康人血清、病人血清及四川迈克生物科技股份有限公司质控品为测定样品，测定方法有：1速率法 2终点法；采用四川迈克生物科技股份有限公司液体试剂。

2.结果2.1 以健康人及病人血清做重复性测定。

均在早晨7-8时空腹抽血并且及时分离血清，在抽血后4h内完成测定，选出不同浓度的标本，每个项目各重复测定10次，得出各项目的均值和标准差，然后再分别计算出各项目的变异系数CV(%) ,现列举几个代表项目：TP GLU CHO TG BUN Cr ALT AST见表1表2表1各代表项目的均值（n=10）2.3总变异系数测定取10份标本，各重复测定3次，计算总变异系数，结果为：TP3.16 GLU3.40CHO 3.68 TG 3.22 BUN 5.19 Cr 6.18 ALT 3.32 AST3.40.2.4 携带污染率先取一份高值四川迈克生物科技股份有限公司质控样品，重复测定3次得出各项结果 i1 i2 i3，然后用一份低值四川迈克生物科技股份有限公司质控样品，重复测定3次得出各项结果 j1 j2 j3，按照公式携带污染率(%)=(j1-j3)/(i3-j3)×100%。

计算出各项目携带污染率均为零。

2.5 线性取一份高值四川迈克生物科技股份有限公司质控样品，溶解后，经过加大样品量和一系列稀释，使样本含量依次为1/24 1/12 1/6 2/6 3/6 4/6 5/6 6/6 ALT AST BUN 用速率法测定，TP GLU CHO TG Cr用终点法测定，测定结果均线性良好。
