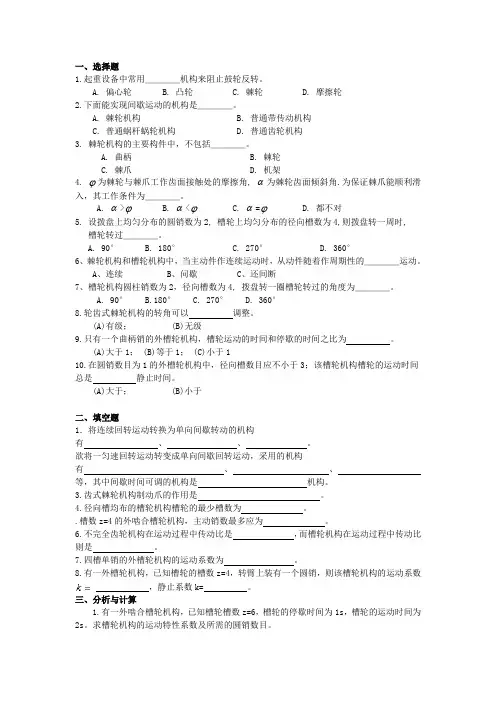

《四杆机构、凸轮机构及间歇机构》单元测试题

一、选择题

1.起重设备中常用＿＿＿＿机构来阻止鼓轮反转。

A. 偏心轮 B. 凸轮 C. 棘轮 D. 摩擦轮

2.下面能实现间歇运动的机构是＿＿＿＿。

A. 棘轮机构 B. 普通带传动机构

C. 普通蜗杆蜗轮机构 D. 普通齿轮机构

3. 棘轮机构的主要构件中，不包括＿＿＿＿。

A. 曲柄 B. 棘轮

C. 棘爪 D. 机架

4. 为棘轮与棘爪工作齿面接触处的摩擦角, 为棘轮齿面倾斜角.为保证棘爪能顺利滑入，其工作条件为＿＿＿＿。

A. > B. < C. = D. 都不对

5. 设拨盘上均匀分布的圆销数为2, 槽轮上均匀分布的径向槽数为4,则拨盘转一周时,

槽轮转过＿＿＿＿。

A. 90° B. 180° C. 270° D. 360°

6、棘轮机构和槽轮机构中，当主动件作连续运动时，从动件随着作周期性的＿＿＿＿运动。

A、连续 B、问歇 C、还间断

7、槽轮机构圆柱销数为2，径向槽数为4, 拨盘转一圈槽轮转过的角度为＿＿＿＿。

A. 90° B.180° C. 270° D. 360°

8.轮齿式棘轮机构的转角可以

调整。

(A)有级； (B)无级

9.只有一个曲柄销的外槽轮机构，槽轮运动的时间和停歇的时间之比为

。

(A)大于1； (B)等于1； (C)小于1

10.在圆销数目为1的外槽轮机构中，径向槽数目应不小于3；该槽轮机构槽轮的运动时间总是

静止时间。

(A)大于； (B)小于

二、填空题

1．将连续回转运动转换为单向间歇转动的机构有 、 、 。

单项选择题 (每题有4个备选项，其中只有1个为正确答案。)

(1) 铰链四杆机构中，若最短杆与最长杆的长度之和大于其余两杆的长度之和，则机构有____。 (5分)

A 一个曲柄

B 两个曲柄

C 没有曲柄

D 两个摇杆

(2) 曲柄摇杆机构中，曲柄的长度____。 (5分)

A 最短

B 最长

C 大于摇杆长度

D 大于连杆长度

(3) 曲柄滑块机构由____机构演化而成。 (5分)

A 双曲柄

B 曲柄摇杆

C 导杆机构

D 摇块机构

(4) 以滑块为主动件的曲柄滑块机构有____个死点位置。 (5分)

A 0

B 1 C 2

D

3

(5) 机械工程中，通常利用____的惯性储蓄能量，以越过平面连杆机构的死点位置。 (5分)

A 主动构件

B 连接构件

C 从动构件

D 辅助机构

(6) 下列平面连杆机构中，具有急回特性的是____。 (5分)

A 曲柄摇杆机构

B 平行双曲柄机构

C 双摇杆机构

D 对心曲柄滑块机构

(7) 不出现死点位置的机构是____。 (5分)

A 平行双曲柄机构

B 转动导杆机构

C 曲柄摇杆机构

D 曲柄滑块机构

(8) 在曲柄摇杆机构中，只有当____为主动件时，才会出现死点位置。 (5分)

A 摇杆 B 连杆

C 机架

D 曲柄

(9) 当曲柄摇杆机构的摇杆带动曲柄运动时，曲柄在死点位置的瞬间运动方向是____。 (5分)

A 确定的

B 不确定的

C 接原运动方向

D 反方向

(10) 平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫____机构。 (5分)

A 曲柄摇杆

B 双曲柄

C 双摇杆

第 1 页 共 28 页

机械设计基础（上）

绪 论

复习思考题

1、 试述构件和零件的区别与联系？

2、 何谓机架、原动件和从动件？

第一章 机械的结构分析

复习思考题

1、两构件构成运动副的特征是什么？

2、如何区别平面及空间运动副？

3、 何谓自由度和约束？

4、 转动副与移动副的运动特点有何区别与联系？

5、 何谓复合铰链？计算机构自由度时应如何处理？

6、 机构具有确定运动的条件是什么？

7、 什么是虚约束？

习题

1、 画出图示平面机构的运动简图，并计算其自由度。

（a） (b) (c)

2、一简易冲床的初拟设计方案如图。设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压第 2 页 共 28 页

的目的。试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)

(d) (e) (f)

第二章 平面机构的运动分析

第

3 页 共 28 页

复习思考题

1、已知作平面相对运动两构件上两个重合点的相对速度12AAV及12BBV的方向，它们的相对瞬心P12在何处？

2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？

3、如何考虑机构中不组成运动副的两构件的速度瞬心？

4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？

5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？

机械原理综合测试卷Ⅰ

一、填空题（每空1分，共10分）

1. 机器中，零件是______的基本单元；构件是______的基本单元。

2. 齿轮、带轮等回转件的平衡属于______问题；电动机转子、机床主轴、滚筒等回转件的平衡属于______问题。

3. 等效转动惯量的等效条件是______；等效力矩的等效条件是______。

4. 下图为一对心曲柄滑块机构，若以滑块3为机架，则该机构转化为______机构；若以构件2为机架，则该机构转化为______机构；若以曲柄1为机架，则该机构转化为______机构。

试卷Ⅰ-一-4图

5. 滚子推杆盘形凸轮机构中，凸轮的实际廓线是理论廓线的______曲线。

二、判断题（每题1分，共10分）（认为正确的在题末括号中打√，否则打×）

1. 机构的自由度就是构件的自由度。 （ ）

2. 在转动副中，设外加驱动力为一单力F，则不论F切于摩擦圆还是作用于摩擦圆之外，总反力RF都恒切于摩擦圆。 （ ）

3. 为了调节机器运转的速度波动，在一部机器中可能需要既安装飞轮又安装调速器。（ ）

4. 铰链四杆机构中，若有曲柄，曲柄不一定是最短杆。 （ ）

5. 四杆机构顶死在死点不能运动是由机构自锁造成的。 （ ）

6. 要想改善凸轮机构的受力状况，应适当减小凸轮的基圆半径。 （ ）

7. 平底与推杆导路垂直的对心直动平底推杆盘形凸轮机构的压力角始终为o0。 （ ）

8. 渐开线齿轮分度圆上压力角的变化，对齿廓的形状有影响。 （ ）
