当前位置：文档之家 › (完整版)风管计算公式

(完整版)风管计算公式

  • 格式：doc
  • 大小：1.02 MB
  • 文档页数：3

圆直风管展开面积：F=πDH

矩形直风管展开面积：F=2（A+B）H

圆形异径管展开面积：F圆=HDD2)21(

矩形异径管展开面积：F矩=（A+B+a+b）H

圆形管弯头展开面积：F圆=1802DR=0.05483RD

当R=1.5D,θ=90°，公式：F=7.4021D2

矩形管弯头展开面积：：F矩=)(2180BAR

当L=2（A+B），R=1.5A时，公式：F=0.017453LR

圆形管变径正三通管展开面积：H≥5D，F=π（D+d）H

圆形管变径斜插三通展开面积：F=1.5078[(D+d)H+(D+d1)h1l

斜插三通展开面积：F=πDH+πdh

正插三通展开面积：F=πDH+πdh

加弯三通分段计算面积，相加即得展开面积，其计算公式如下：

加弯三通直管部分展开公式：F=πDH F1=πd1h1

弯管部分展开公式：F2=πd2（h2+h3+0.017453Rθ）

合计面积：F′=F+F1+F2

①正断面三通展开面积公式：F=(A+B+a+b)H+(H-100+B+a1+b1)h1

②插管式三通展开面积公式：F=400×（a+b+50)

③加弯三通展开面积公式：F=0.5（L+l）H+0.62832l2R

④斜插变径三通展开面积公式：F=(A+B+a+b)H+(A+B+a1+b1)h 计算公式如上！

面积展开计算公式：F圆=HBAD)2(

合集下载

风管沿程阻力计算公式

风管沿程阻力计算公式

风管沿程阻力计算公式

风管阻力是指风管内风流的摩擦阻力和弯曲阻力，计算风管沿程阻力需要结合多个因素，如风管形状、风速、管道长度、管道内壁粗糙度等。

一般来说，风管沿程阻力的计算公式包括：Darcy–Weisbach公式、Colebrook公式、Fanning公式等。其中，Darcy–Weisbach公式比较常用，其公式为：hf = f * (L/D) * (V^2/2g)。

其中，hf表示风管沿程阻力，f表示风管内的摩擦系数，L表示风管长度，D表示风管内直径，V表示风速，g表示重力加速度。

在实际应用中，为了更精确地计算风管沿程阻力，需要进行多次实验和数据处理。一般来说，可以利用CFD（计算流体动力学）软件进行模拟计算；也可以通过测试仪器测量风管内流体的速度、温度、压力等参数，来计算阻力。此外，在设计风管系统时，还需要充分考虑风管的材料、管道的连接方式、管道附属设备等因素，以保证系统的安全、稳定运行。

总之，风管沿程阻力计算是设计和优化风管系统的重要环节，应该进行充分的实验和计算，并结合系统的实际情况，进行合理的改进和调整，以确保系统的运行效率和稳定性。

风管阻力计算公式方法

风管阻力计算公式方法

风管阻力计算公式方法

风管阻力计算方法

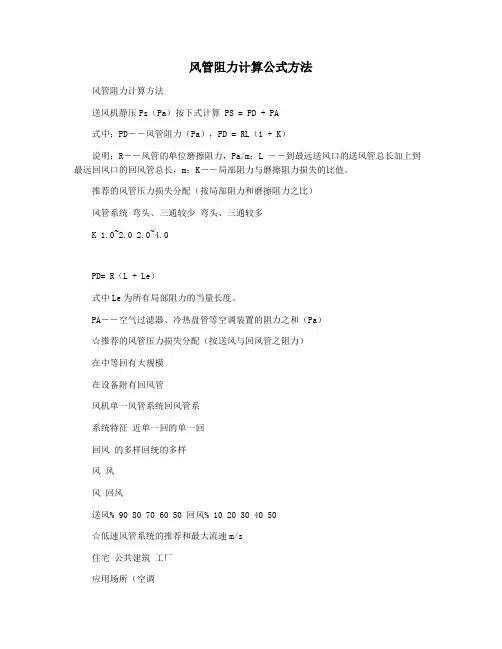

送风机静压Ps（Pa）按下式计算 PS = PD + PA

式中：PD――风管阻力（Pa），PD = RL（1 + K）

说明：R――风管的单位磨擦阻力，Pa/m；L ――到最远送风口的送风管总长加上到最远回风口的回风管总长，m；K――局部阻力与磨擦阻力损失的比值。

推荐的风管压力损失分配（按局部阻力和磨擦阻力之比）

风管系统 弯头、三通较少 弯头、三通较多

K 1.0~2.0 2.0~4.0

PD= R（L + Le）

式中Le为所有局部阻力的当量长度。

PA――空气过滤器、冷热盘管等空调装置的阻力之和（Pa）

☆推荐的风管压力损失分配（按送风与回风管之阻力）

在中等回有大规模

在设备附有回风管

风机单一风管系统回风管系

系统特征 近单一回的单一回

回风 的多样回统的多样

风 风

风 回风

送风% 90 80 70 60 50 回风% 10 20 30 40 50

☆低速风管系统的推荐和最大流速m/s

住宅 公共建筑 工厂

应用场所（空调

风管中功能段）

推荐 最大 推荐 最大 推荐 最大

室外空气入口 2.5 4.0 2.5 4.5 2.5 8.0 空气过滤器 1.3 1.5 1.5 1.8 1.8

1.8

加热排管 2.3 2.5 2.5 3.0 3.0 3.5

冷却排管

风机出口

主风管

2.3

6.0

4.0

2.3

8.5

6.0

2.5

9.0

6.0

2.5

11.0

8.0

3.0 10.0 9.0

风量风速计算公式

风量风速计算公式

风量风速计算公式

风速与风量计算公式是，风量=风速*截面积，以直径为600毫米，风速为12米每秒为例，风量=12*3600*3.14*0.6*0.6/4。

1、风量（Q）：所谓风量（又称体积流率）指的是风管之截面积所通过气流之流速，一般在使用上以下式来表示：

Q=60VAQ（风量）＝m3/min V（风速）＝m/sec A（截面积）＝m2。

2、风速与风量是怎么换算的？

风速与风量换算公式：L=3600*F*V。

公式中：F风口通风面积m2。

V测得的风口平均风速（m/s）。

计算排风机出口的风量，风速，管道直径：管径D(m)；风速U(m/s)；风量Q(m3/h)；S截面积（m)。L管道长度（m)D=√｛4Q/(3.14U3600)}U=Q*4/{(D/2)^2*3.14*3600}。

符号：

风冷散热器风扇每分钟送出或吸入的空气总体积，如果按立方英尺来计算，单位就是CFM；如果按立方米来算，就是CMM，散热器产品经常使用的风量单位是CFM。 在散热片材质相同的情况下，风量是衡量风冷散热器散热能力的最重要的指标。显然，风量越大的散热器其散热能力也越高。这是因为空气的热容是一定的，更大的风量，也就是单位时间内更多的空气能带走更多的热量。当然，同样风量的情况下散热效果和风的流动方式有关。

矩形风管面积计算公式

矩形风管面积计算公式

矩形风管面积计算公式

面积=长度×宽度

其中，长度和宽度分别指矩形风管的长边和短边的尺寸。矩形风管是一种常见的通风、空调系统中使用的风管形式，因其结构简单且易于制作和安装而被广泛采用。

在一些特殊情况下，矩形风管的尺寸可能不是直接给出的。但是，我们可以根据矩形的长度、宽度和高度来计算矩形风管的面积。公式如下：

面积=（长度+宽度）×2×高度

此公式假设矩形风管的底部和顶部是开放的，即没有封闭的顶盖或底座。如果底部或顶部是封闭的，需要将对应封闭部分的长度或宽度计算在内。

另外，在一些情况下，可能需要根据风管的形状来计算其面积。例如，如果矩形风管的两个侧面是斜面的，可以使用下面的公式来计算面积：

面积=（底+顶）/2×高

其中，“底”和“顶”分别指斜面的底边和顶边的长度。当然，此公式仅适用于底边和顶边是水平的情况。

总之，矩形风管的面积计算公式非常简单，可以根据矩形的尺寸或形状使用不同的公式进行计算。无论采用哪种公式，最终的结果都是矩形风管的面积。
