废气处理的风量风管计算方法

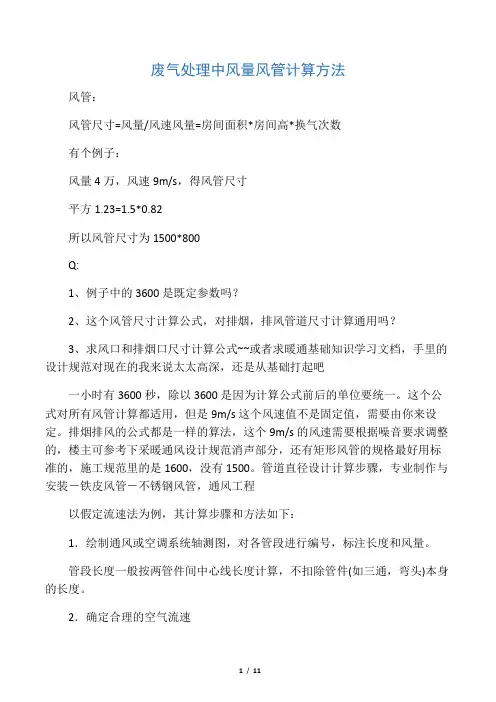

废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3中的数值适当减小。

WORD格式专业技术整理分享表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～1 44～12 2～82～61.5～3.51.5～3.02.5～3.52.0～3.05.5～6.55～6工业辅助及民用建筑自然通风机械通风 0.5～1.05～80.5～0.72～50.2～1.02～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。

废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量 4 万，风速9m/s ，得风管尺寸=40000/9/3600=1.23 平方1.23=1.5*0.82所以风管尺寸为1500*800Q：1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~ 或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s 这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s 的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件（如三通，弯头）本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2 及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3 中的数值适当减小。

表6-2-1 一般通风系统中常用空气流速（m/s ）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等 6 〜1 4 2 〜8 1 . 5 〜3 . 5 2 . 5 〜3 . 5 5. 5 〜6 .54〜122〜6 1.5〜3.0 2.0〜3.05〜6工业辅助及民用建筑0.2〜1.0自然通风0.5〜1.00.5〜0.7机械通风5〜82〜52〜4表6-2-2 空调系统低速风管内的空气流速频率为1000Hz 时室内允许声压级（dB）部位V 4040〜60> 60新风入口 3.5 〜4.04.0〜 4.55.0〜 6.0总管和总干管 6.0〜8.06.0〜8.07.0〜12.0无送、回风口的支管 3.0〜4.05.0〜7.06.0〜8.0有送、回风口的支管 2.0〜3.03.0〜 5.03.0〜 6.0表6-2-3除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管干锯末、小刨屑、纺织尘1012木屑、刨花1214干燥粗刨花、大块干木屑1416纤维粉尘潮湿粗刨花、大块湿木屑1820棉絮810麻1113石棉粉尘1218耐火材料粉尘1417粘土1316石灰石1416水泥1218湿土（含水2%以下）1518矿物粉尘重矿物粉尘1416轻矿物粉尘1214灰土、砂尘1618干细型砂1720金刚砂、刚玉粉1519钢铁粉尘1315金属粉尘钢铁屑1923铅尘2025其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）810煤尘 11 13 L原设计的支管风量，m3/h焦炭粉尘 14 18 谷物粉尘10123•根据各风管的风量和选择的流速，按式(6-2-1 )计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。

废气处理中风量风管计算方法风管：风管尺寸= 风量/ 风速风量= 房间面积* 房间高* 换气次数有个例子：风量4 万，风速9m/s ，得风管尺寸=40000/9/3600=1.23平所以方风管1.23=1.5*0.82尺寸为1500*800Q:1 、例子中的3600 是既定参数吗？2 、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3 、求风口和排烟口尺寸计算公式~~ 或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600 秒，除以3600 是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s 这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s 的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600 ，没有1500 。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件（如三通，弯头）本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1 、表6-2-2 及表6-2-3 确定。

除尘器后风管内的流速可比表6-2-3 中的数值适当减小。

表 6-2-1风管材料干管薄钢板、混凝土砖等6 〜1 44〜120.5 -1.05〜8类 另|J工业建筑机械通讯工业辅助及民用建筑自然通风 机械通风一般通风系统中常用空气流速(m/s)支管室内进风口室内回风口新鲜空气入口2 〜8 1 . 5 〜3 . 5 2 . 5 〜3 . 5 5 . 5 〜6 . 5 2〜6 1.5 〜3.0 2.0 〜3.0 5〜60.5 〜0.7 2〜50.2 -1.0 2〜4部位V 4040〜 60 > 60新风入口 3.5 〜 4.0 4.0 〜 4.5 5.0〜 6.0 总管和总干管 6.0〜8.0 6.0 〜 8.0 7.0〜 12.0无送、回风口的支管 3.0〜4.0 5.0 〜 7.0 6.0 〜 8.0 有送、回风口的支管 2.0〜3.03.0 〜5.03.0 〜 6.0表 6-2-3 除尘风管的最小风速（ m/s ）粉尘类别粉尘名称垂直风管水平风管干锯末、小刨屑、纺织尘1012木屑、刨花1214干燥粗刨花、大块干木屑1416纤维粉尘潮湿粗刨花、大块湿木屑1820棉絮810麻1113石棉粉尘1218耐火材料粉尘1417粘土1316石灰石1416 水泥1218湿土（含水 2%以下）1518矿物粉尘重矿物粉尘1416轻矿物粉尘1214灰土、砂尘1618干细型砂1720金刚砂、刚玉粉1519钢铁粉尘1315金属粉尘钢铁屑1923铅尘2025轻质干粉尘（木工磨床粉尘、烟草8 10 灰其它粉尘煤尘1113焦炭粉尘1418dB)频率为 1000Hz 时室内允许声压级（6-2-1 )计算各管段的断面尺寸，并计算摩擦阻力和局部 阻力。

废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3中的数值适当减小。

表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～1 44～12 2～82～61.5～3.51.5～3.02.5～3.52.0～3.05.5～6.55～6工业辅助及民用建筑自然通风机械通风 0.5～1.05～80.5～0.72～50.2～1.02～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。

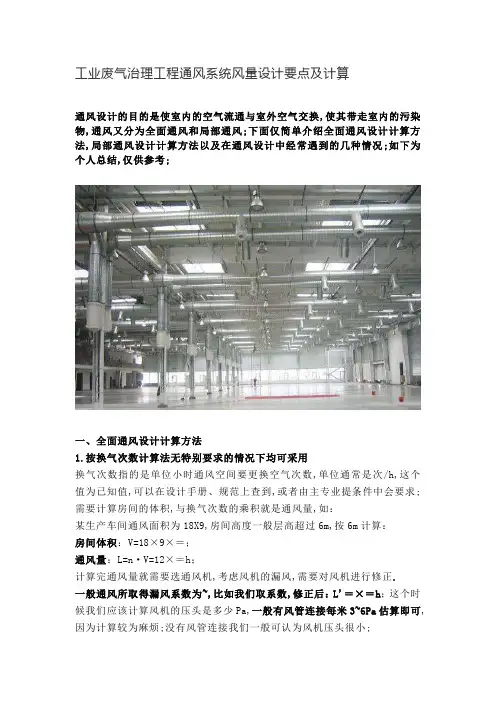

工业废气治理工程通风系统风量设计要点及计算通风设计的目的是使室内的空气流通与室外空气交换,使其带走室内的污染物,通风又分为全面通风和局部通风;下面仅简单介绍全面通风设计计算方法,局部通风设计计算方法以及在通风设计中经常遇到的几种情况;如下为个人总结,仅供参考;一、全面通风设计计算方法1.按换气次数计算法无特别要求的情况下均可采用换气次数指的是单位小时通风空间要更换空气次数,单位通常是次/h,这个值为已知值,可以在设计手册、规范上查到,或者由主专业提条件中会要求;需要计算房间的体积,与换气次数的乘积就是通风量,如：某生产车间通风面积为18X9,房间高度一般层高超过6m,按6m计算：房间体积：V=18×9×＝；通风量：L=n·V=12×＝h；计算完通风量就需要选通风机,考虑风机的漏风,需要对风机进行修正.一般通风所取得漏风系数为~,比如我们取系数,修正后：L'＝×＝h；这个时候我们应该计算风机的压头是多少Pa,一般有风管连接每米3~6Pa估算即可,因为计算较为麻烦;没有风管连接我们一般可认为风机压头很小;计算完通风量,我们就要选风机了,风机可以按照计算数据,参照风机样本选基本对应的型号,已便于我们确定风机的用电量和尺寸、重量等,给电气提配电、给建筑提留洞,还可能会给结构提风机重量的条件;风机的排布一般根据选型的台数自由均匀排布即可;以上说的是最普通的房间通风计算,一般是排除余热余湿及异味,无特殊严格要求;2.热平衡计算法主要根据发热量计算,有相关专业提设备的功率,根据功率就算发热量,根据发热量及室内外温差,计算出排风量手册有公式;二、通风设计的几种情况1.是否考虑补风有时候,房间无窗户,或者设固定窗,这是只排风,封闭的房间就会形成负压,更不利于有害气体的排除,这时就要考虑设补风,补风位置最好能考虑气流不留死角;一般上排风,做下进风;2.排风机或风口的位置高度一般情况下排除余热及异味等均可采用上排风,具体的说只要排除的气体密度比空气轻,就可以采用上排风,风机放在房间的上部位置;如果排除的气体比空气中,会下沉,就要采用下部排风,但下部排风通常不把风机设置房间的下部,而是用风管接到上部,通过上部风机排除,下部在风管上开风口,风口风速控制在3m/s左右,风管风速控制在7m/s以下;3.是否要设事故通风在下列情况下需要设事故通风,A.气体聚集到一定浓度会发生爆炸、中毒;B.电气变电所,配电室内;这个主要考虑火灾后排出烟气;三.局部排风计算前面排风说的是整体换气,局部排风意思即是局部换气,主要用在几种散发有害气体的点,比如实验柜,通风柜;1.局部通风的计算方法局部通风一般不是按照换气次数计算,因为是局部,无法确定换气体积;我们这时就要按操作面风速计算法,比如局部排风罩,按照通过罩口面的风速,通风橱按照通风橱开口处的风速,一般取s的风速;具体可以查设计手册;2.排风罩的设计尺寸和高度可以参照设计手册,没人记公式;四、风机形式的选择风机的样式有多种,什么情况下选什么型号的风机1.安装在墙上,不接风管,一般就用轴流风机,T35型比较多,也可以选低噪音壁式轴流风机等;轴流风机根据需要也可以接一段风管,能接多长,就要看风机的压头是否可以满足压力的损耗;2.一般接风管较长,就需要选用混流风机或者斜流风机或者离心风机,这类风机压头比较大;3.有时候可以选屋面风机,直接在屋面上做基础,风机安装在上面,方便;风管、风道内风速风流动的速度一般控制在3~7m/s,这样噪音小;百叶口风速控制在4m/s以下,百叶要取~的有效系数;。

风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量 4 万，风速 9m/s，得风管尺寸 =40000/9/3600=1.23 平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的 3600 是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式 ~~ 或者求暖通根抵知识学习文档，手里的设计规*对现在的我来说太太高深，还是从根抵打起吧一小时有 3600 秒，除以 3600 是因为计算公式先后的单位要统一。

这个公式对所有风管计算都合用，但是 9m/s 这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个 9m/s 的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规 *消声局部，还有矩形风管的规格最好用标准的，施工规*里的是 1600，没有 1500。

以假定流速法为例，其计算步骤和方法如下：1 ．绘制通风或者空调系统轴测图，对各管段发展编号，标注长度和风量。

管段长度普通按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积阻塞管道。

因此，必须通过全面的技术经济比拟选定合理的流速。

根据经历总结，风管内的空气流速可按表 6-2-1、表 6-2-2 及表 6-2-3 确定。

除尘器后风管内的流速可比表 6-2-3 中的数值适当减小。

类别工业建筑机械通讯工业辅助及民用建筑自然通风机械通风风管材料薄钢板、混凝土砖等 6干管~ 14~120.5~1.05~8支管4 2 ~2~60.5~0.72~5室内进风口8 1 . 5 ~ 3 . 51.5~3.0室内回风2 . 5 ~2.0~3.0.表 6-2-2 空调系统低速风管内的空气流速频率为 1000Hz 时室内允许声压级〔dB〕部位＜40 40~60 ＞60新风入口 3.5~4.0 4.0~4.5 5.0~6.0 总管和总干管 6.0~8.0 6.0~8.0 7.0~12.0 无送、回风口的支管 3.0~4.0 5.0~7.0 6.0~8.0 有送、回风口的支管 2.0~3.0 3.0~5.0 3.0~6.0 表 6-2-3 除尘风管的最小风速〔m/s〕粉尘类别粉尘名称干锯末、小刨屑、纺织尘木屑、刨花枯燥粗刨花、大块干木屑垂直风管101214水平风管121416纤维粉尘矿物粉尘金属粉尘其它粉尘潮湿粗刨花、大块湿木屑棉絮麻石棉粉尘耐火材料粉尘黏土石灰石水泥湿土〔含水 2%以下〕重矿物粉尘轻矿物粉尘灰土、砂尘干细型砂金刚砂、刚玉粉钢铁粉尘钢铁屑铅尘轻质干粉尘〔木工磨床粉尘、烟草灰〕1881112141314121514121617151319208201013181716161818161418201915232510煤尘焦炭粉尘谷物粉尘1114101318123．根据各风管的风量和选择的流速，按式〔6-2-1〕计算各管段的断面尺寸，并计算磨擦阻力和局部阻力。

废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3中的数值适当减小。

WORD格式专业技术整理分享表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～1 44～12 2～82～61.5～3.51.5～3.02.5～3.52.0～3.05.5～6.55～6工业辅助及民用建筑自然通风机械通风 0.5～1.05～80.5～0.72～50.2～1.02～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。

废气处理风量计算用什么方式和方法？在企业安装废气处理设备的时候，通常会有一个问题会困扰客户，这个问题就是环保公司给选择的废气处理设备的风量是不是不够，或者是不是选择的风量过大了，因为风量大了以后投资金额肯定要增加，如果风量设计小了，废气经过收集处理后，更是满足不了排放标准的要求，这是企业比较关心的问题，当然有的环保公司承诺不达标退货退款，实际怎么说呢，这样给客户承诺，实际是不好实现的。

本文就由清大环保公司小编带您了解废气处理风量计算用什么方式和方法？对于风量的计算，通常可以有三种可以选择：1、按车间容纳人数计算；《万国觉醒》中国区上线了，G.E.M.邓紫棋力荐广告2、按新风占送风的百分比计算；3、按车间大小及换气量计算。

正确计算处理风量对客户选择合适的有机废气VOCs处理设备来说至关重要。

在治理有机废气污染过程中，我们首先按照各企业排放的废气种类，,比如主要成分为苯类还是其它气体，对于主要气体都要统计其含量,然后根据含量和产气量进行计算。

其次，要测量企业废气排放空间的长、宽、高，作为理论计算的依据值。

展开剩余65%目前使用比较多的计算公式和方法：1、实测法：即当废气排放量有实测值时，使用的计算公式：Q = q×B/b/10000；公式中各字母的含义：Q——全年废气排放量，单位“万标m3/y”；q——废气小时排放量，单位“标m3/h”；B——全年燃料耗量（或熟料产量），单位“kg/y”；b——在正常工况下每小时的燃料耗量（或熟料产量），单位“kg/h”。

2、理论法：即风量计算公式，使用的风量计算方式：风量 = 工厂体积（长*宽*高）m3*常数（60~100）上述公式中的常数60~100是经验值，如果工厂作业时间很短、产生废气量很小，则常数可以选择60；如果作业时间较短、产生废气量较小，则常数可以选择70-80；如果作业时间长、产生废气量大，则常数可以选择90-100。

为大家举个简单的例子，假如要处理长宽高都是3米的喷漆房，我们应该如何确定风量呢？首先看喷漆房适合怎样的吸气通风模式。

工业废气治理工程通风系统风量设计要点及计算通风设计的目的是使室内的空气流通与室外空气交换，使其带走室内的污染物，通风又分为全面通风和局部通风。

下面仅简单介绍全面通风设计计算方法，局部通风设计计算方法以及在通风设计中经常遇到的几种情况。

如下为个人总结，仅供参考。

一、全面通风设计计算方法1.按换气次数计算法（无特别要求的情况下均可采用）换气次数指的是单位小时通风空间要更换空气次数，单位通常是次/h，这个值为已知值，可以在设计手册、规范上查到，或者由主专业提条件中会要求。

需要计算房间的体积，与换气次数的乘积就是通风量，如：某生产车间通风（面积为18X9），房间高度4.7m（一般层高超过6m，按6m 计算）：房间体积：V=18×9×4.7＝761.4m3；通风量：L=n·V=12×761.4＝9136.8m3/h；计算完通风量就需要选通风机，考虑风机的漏风，需要对风机进行修正. 一般通风所取得漏风系数为1.05~1.1，比如我们取1.1系数，修正后：L'＝9136.8×1.10＝10050.5m3/h；这个时候我们应该计算风机的压头是多少Pa，一般有风管连接每米3~6Pa估算即可，因为计算较为麻烦。

没有风管连接我们一般可认为风机压头很小。

计算完通风量，我们就要选风机了，风机可以按照计算数据，参照风机样本选基本对应的型号，已便于我们确定风机的用电量和尺寸、重量等，给电气提配电、给建筑提留洞，还可能会给结构提风机重量的条件。

风机的排布一般根据选型的台数自由均匀排布即可。

以上说的是最普通的房间通风计算，一般是排除余热余湿及异味，无特殊严格要求。

2.热平衡计算法主要根据发热量计算，有相关专业提设备的功率，根据功率就算发热量，根据发热量及室内外温差，计算出排风量（手册有公式）。

二、通风设计的几种情况1.是否考虑补风？有时候，房间无窗户，或者设固定窗，这是只排风，封闭的房间就会形成负压，更不利于有害气体的排除，这时就要考虑设补风，补风位置最好能考虑气流不留死角。

废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3中的数值适当减小。

WORD格式专业技术整理分享表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～1 44～12 2～82～61.5～3.51.5～3.02.5～3.52.0～3.05.5～6.55～6工业辅助及民用建筑自然通风机械通风 0.5～1.05～80.5～0.72～50.2～1.02～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。

工业废气治理工程通风系统风量设计要点及计算通风设计的目的是使室内的空气流通与室外空气交换，使其带走室内的污染物，通风又分为全面通风和局部通风。

下面仅简单介绍全面通风设计计算方法，局部通风设计计算方法以及在通风设计中经常遇到的几种情况。

如下为个人总结，仅供参考。

一、全面通风设计计算方法1.按换气次数计算法（无特别要求的情况下均可采用）换气次数指的是单位小时通风空间要更换空气次数，单位通常是次/h，这个值为已知值，可以在设计手册、规范上查到，或者由主专业提条件中会要求。

需要计算房间的体积，与换气次数的乘积就是通风量，如：某生产车间通风（面积为18X9），房间高度4.7m（一般层高超过6m，按6m 计算）：房间体积：V=18×9×4.7＝761.4m3；通风量：L=n·V=12×761.4＝9136.8m3/h；计算完通风量就需要选通风机，考虑风机的漏风，需要对风机进行修正. 一般通风所取得漏风系数为1.05~1.1，比如我们取1.1系数，修正后：L'＝9136.8×1.10＝10050.5m3/h；这个时候我们应该计算风机的压头是多少Pa，一般有风管连接每米3~6Pa估算即可，因为计算较为麻烦。

没有风管连接我们一般可认为风机压头很小。

计算完通风量，我们就要选风机了，风机可以按照计算数据，参照风机样本选基本对应的型号，已便于我们确定风机的用电量和尺寸、重量等，给电气提配电、给建筑提留洞，还可能会给结构提风机重量的条件。

风机的排布一般根据选型的台数自由均匀排布即可。

以上说的是最普通的房间通风计算，一般是排除余热余湿及异味，无特殊严格要求。

2.热平衡计算法主要根据发热量计算，有相关专业提设备的功率，根据功率就算发热量，根据发热量及室内外温差，计算出排风量（手册有公式）。

二、通风设计的几种情况1.是否考虑补风？有时候，房间无窗户，或者设固定窗，这是只排风，封闭的房间就会形成负压，更不利于有害气体的排除，这时就要考虑设补风，补风位置最好能考虑气流不留死角。

废气处理的风量风管计算方法Modified by JACK on the afternoon of December 26, 2020废气处理中风量风管计算方法风管：风管尺寸=风量/风速?风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=平方?=*所以风管尺寸为1500*800Q:1、例子中的3600是既定参数吗2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3中的数值适当减小。

除尘管道风量计算公式
非钢材破坏承载力标准值
非钢材破坏承载力标准值是指不同种类的非钢材料在相同条件
下抵抗压力、拉力或弯曲力等外部作用而发生破坏时所能承受的最大载荷。

对于不同种类的非钢材料，其破坏承载力标准值也不同。

例如混凝土、木材、玻璃等，它们的特性和结构都不一样，所以其破坏承载力标准值也不同。

这些标准值在工程设计和施工中具有重要的参考价值，可以帮助工程师和技术人员更好地进行材料选型、设计和施工等工作。

除尘管道风量计算公式
除尘管道是工业生产中常用的设备，主要用于去除气体中的颗粒物。

在除尘系统的设计和运行过程中，需要对除尘管道的风量进行计算，以保证系统的正常工作。

除尘管道风量计算公式如下：
Q=V×n
其中，Q为除尘管道的风量，单位为m/h；V为气体流速，单位为m/s；n为除尘管道的横截面积，单位为m。

除尘管道风量计算公式的推导基于连续介质力学和流体力学原理，可以根据不同的气体流速、管道直径和管道长度等参数进行具体计算。

在实际工程应用中，需要根据具体情况进行计算，并结合其他参数进行综合分析和判断，以保证除尘系统的稳定运行和高效清洁。

废气处理中风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规范对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规范消声部分，还有矩形风管的规格最好用标准的，施工规范里的是1600，没有1500。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管内的流速可比表6-2-3中的数值适当减小。

word...文件格式精心整理版...........内容结构完整...学用共享... 表6-2-1 一般通风系统中常用空气流速（m/s）类别风管材料干管支管室内进风口室内回风口新鲜空气入口工业建筑机械通讯薄钢板、混凝土砖等6～1 44～12 2～82～61.5～3.51.5～3.02.5～3.52.0～3.05.5～6.55～6工业辅助及民用建筑自然通风机械通风 0.5～1.05～80.5～0.72～50.2～1.02～4表6-2-2 空调系统低速风管内的空气流速部位频率为1000Hz时室内允许声压级（dB）＜40 40～60 ＞60新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管 3.0～4.0 5.0～7.0 6.0～8.0有送、回风口的支管 2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13 石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。
