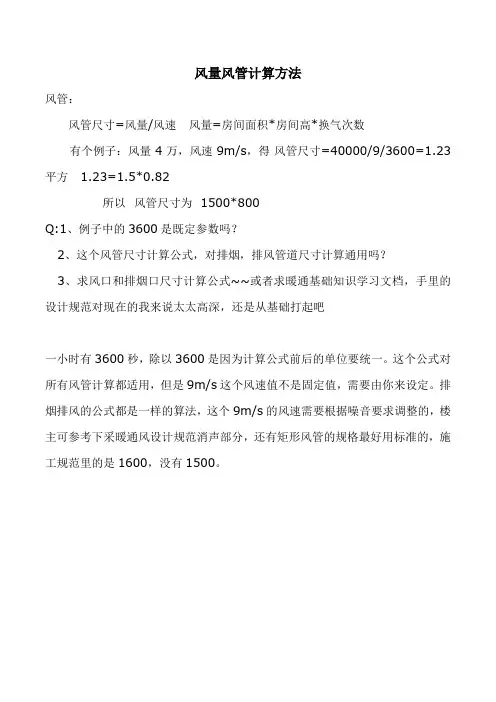

风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数有个例子：风量4万，风速9m/s，得风管尺寸=40000/9/3600=1.23平方 1.23=1.5*0.82所以风管尺寸为 1500*800Q:1、例子中的3600是既定参数吗？2、这个风管尺寸计算公式，对排烟，排风管道尺寸计算通用吗？3、求风口和排烟口尺寸计算公式~~或者求暖通基础知识学习文档，手里的设计规对现在的我来说太太高深，还是从基础打起吧一小时有3600秒，除以3600是因为计算公式前后的单位要统一。

这个公式对所有风管计算都适用，但是9m/s这个风速值不是固定值，需要由你来设定。

排烟排风的公式都是一样的算法，这个9m/s的风速需要根据噪音要求调整的，楼主可参考下采暖通风设计规消声部分，还有矩形风管的规格最好用标准的，施工规里的是1600，没有1500。

管道直径设计计算步骤，专业制作与安装－铁皮风管－不锈钢风管，通风工程以假定流速法为例，其计算步骤和方法如下：1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。

管段长度一般按两管件间中心线长度计算，不扣除管件(如三通，弯头)本身的长度。

2．确定合理的空气流速风管的空气流速对通风、空调系统的经济性有较大的影响。

流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。

对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。

流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。

对除尘系统流速过低会使粉尘沉积堵塞管道。

因此，必须通过全面的技术经济比较选定合理的流速。

根据经验总结，风管的空气流速可按表6-2-1、表6-2-2及表6-2-3确定。

除尘器后风管的流速可比表6-2-3中的数值适当减小。

- --- 专业资料-表6-2-1 一般通风系统中常用空气流速（m/s ）类 别风管材料干管 支管 室进风口室回风口新鲜空气入口工业建筑机械通讯 薄 钢板、混凝土砖等 6～1 44～122～8 2～61.5～3.5 1.5～3.02.5～3.5 2.0～3.05.5～6.5 5～6工业辅助及民用建筑自然通风 机械通风0.5～1.0 5～80.5～0.72～50.2～1.0 2～4表6-2-2 空调系统低速风管的空气流速部位频率为1000Hz时室允许声压级（dB）＜40 40～60 ＞60 新风入口 3.5～4.0 4.0～4.5 5.0～6.0总管和总干管 6.0～8.0 6.0～8.0 7.0～12.0无送、回风口的支管3.0～4.05.0～7.06.0～8.0有送、回风口的支管2.0～3.0 3.0～5.0 3.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类别粉尘名称垂直风管水平风管纤维粉尘干锯末、小刨屑、纺织尘10 12 木屑、刨花12 14 干燥粗刨花、大块干木屑14 16 潮湿粗刨花、大块湿木屑18 20 棉絮8 10 麻11 13石棉粉尘12 18矿物粉尘耐火材料粉尘14 17 粘土13 16 石灰石14 16 水泥12 18 湿土（含水2%以下）15 18 重矿物粉尘14 16 轻矿物粉尘12 14 灰土、砂尘16 18 干细型砂17 20 金刚砂、刚玉粉15 19金属粉尘钢铁粉尘13 15 钢铁屑19 23 铅尘20 25其它粉尘轻质干粉尘（木工磨床粉尘、烟草灰）8 10煤尘11 13 焦炭粉尘14 18谷物粉尘10 123．根据各风管的风量和选择的流速，按式（6-2-1）计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。

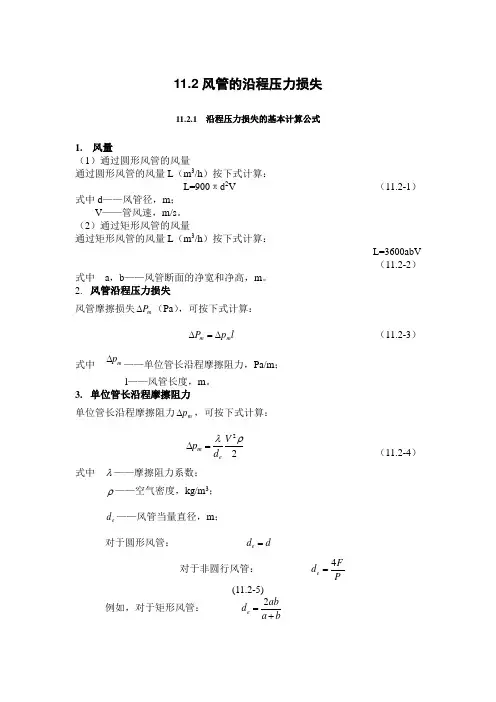

11.2风管的沿程压力损失11.2.1 沿程压力损失的基本计算公式1. 风量（1）通过圆形风管的风量通过圆形风管的风量L （m 3/h ）按下式计算：L=900πd 2V （11.2-1）式中d ——风管径，m ；V ——管风速，m/s 。

（2）通过矩形风管的风量通过矩形风管的风量L （m 3/h ）按下式计算：L=3600abV（11.2-2）式中 a ，b ——风管断面的净宽和净高，m 。

2. 风管沿程压力损失风管摩擦损失m P ∆（Pa ），可按下式计算：l p P m m ∆=∆ （11.2-3）式中mp ∆——单位管长沿程摩擦阻力，Pa/m ；l ——风管长度，m 。

3. 单位管长沿程摩擦阻力单位管长沿程摩擦阻力m p ∆，可按下式计算：22ρλV d p e m =∆ （11.2-4）式中 λ——摩擦阻力系数；ρ——空气密度，kg/m 3； e d ——风管当量直径，m ；对于圆形风管： d d e =对于非圆行风管： PFd e 4=(11.2-5)例如，对于矩形风管： ba abd e +=2对于扁圆风管： )(42A B A A F -+=π)(2A B A F -+=πF ——风管的净断面积，m 2； P ——风管断面的湿周，m ； a ——矩形风管的一边，m ； b ——矩形风管的另一边，m ； A ——扁圆风管的短轴，m ； B ——扁圆风管的长轴，m 。

4.摩擦阻力系数摩擦阻力系数λ，可按下式计算：)51.271.3log(21λλe e R d K +-= （11.2-6） 式中 K ——风管壁的绝对粗糙度，m ； e R ——雷诺数：νee Vd R =（11.2-7）ν——运动粘度，s m /2。

11.2.2 沿程压力损失的计算风管沿程压力损失的确定，有两种方法可以选择。

第一，按上述诸公式直接进行计算；第二，查表计算：可以按规定的制表条件事先算就单位管长沿程摩擦阻力)/(m Pa p m ∆，并编成表格供随时查用，当已知风管的计算长度为)(m l 时，即可使用式（11.2-3）算出该段风管的沿程压力损失m P ∆（Pa ）了。

风管风速计算方法
1，总风量.每小时的立方数除3600再除以风管的横截面积(平方米)所得的数就是风速(每秒米)。

2，知道了风量；风速；和静压；截面面积；要怎样才能知道风管的长和高：如果你所说的截面积是管道的截面积的话，那么只要计算出管道每米的摩擦阻力就可以了。

当风机压力大于管道总长度累计摩擦阻力的10%时，也就是管道的最长值。

下面就是管道每米的摩阻计算公式：
R=λ/d*(υ^2γ/2)
R-摩阻(Pa)；λ-摩阻系数，可取0.09；υ-风速(m/s)；γ-空气重度。

中央空调的新风系统的风管风速怎么确定
