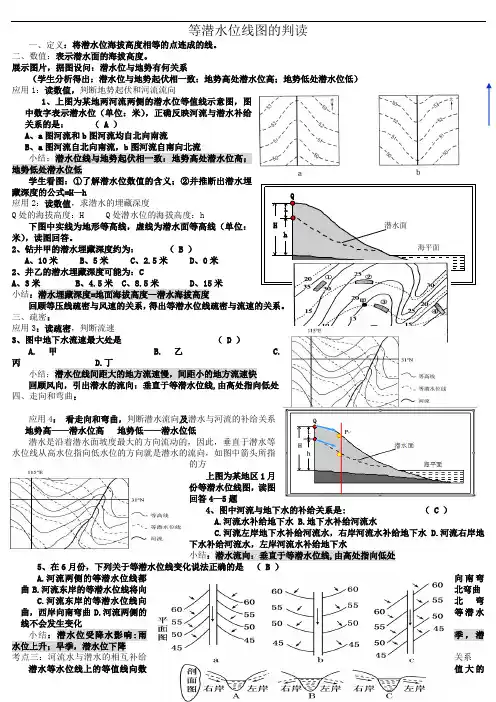

等潜水位线图的判读
一、定义：将潜水位海拔高度相等的点连成的线。
二、数值：表示潜水面的海拔高度。
展示图片，据图设问：潜水位与地势有何关系
（学生分析得出：潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低）
应用1：读数值，判断地势起伏和河流流向
1、上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），正确反映河流与潜水补给关系的是： （ A ）
A、a图河流和b图河流均自北向南流
B、a图河流自北向南流，b图河流自南向北流
小结：潜水位线与地势起伏相一致：地势高处潜水位高；地势低处潜水位低
学生看图：①了解潜水位数值的含义；②并推断出潜水埋藏深度的公式=H—h
应用2：读数值，求潜水的埋藏深度
Q处的海拔高度：H Q处潜水位的海拔高度：h
下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答。
2、钻井甲的潜水埋藏深度约为： （ B ）
A、10米 B、5米 C、2.5米 D、0米
2、井乙的潜水埋藏深度可能为：C
A、3米 B、4.5米 C、8.5米 D、15米
小结：潜水埋藏深度=地面海拔高度—潜水海拔高度
回顾等压线疏密与风速的关系，得出等潜水位线疏密与流速的关系。
三、疏密：
应用3：读疏密，判断流速
3、图中地下水流速最大处是 （ D ）
A.甲 B.乙 C.丙 D.丁
小结：潜水位线间距大的地方流速慢，间距小的地方流速快
回顾风向，引出潜水的流向：垂直于等潜水位线,由高处指向低处
四、走向和弯曲：
应用4： 看走向和弯曲，判断潜水流向及潜水与河流的补给关系
地势高——潜水位高 地势低——潜水位低
潜水是沿着潜水面坡度最大的方向流动的，因此，垂直于潜水等水位线从高水位指向低水位的方向就是潜水的流向，如图中箭头所指的方
等潜水位线专题-
1 / 11 80 70 80 70 80 70 a b
c
甲图 潜水等水位线专题
二、如何判读等潜水位线图
【知识归纳】
1．潜水位线的概念：
潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。
2．等潜水位线的判读
①潜水的流向。
潜水是沿着潜水面坡度最大的方向流动。因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。
甲图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。
②潜水埋藏深度。
等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。
乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。
③潜水与地表水的相互关系。
俗话说：井水不犯河水。实际上潜水和地表水特别是河水之间是互补的关系。主要是根乙图 等潜水位线专题-
2 / 11 据两者的水位高低对比。
潜水等水位线图及其绘制
潜水是指埋藏在地表以下第一个隔水层之上，具有自由水面的重力水，一般埋藏较浅，分布较广，便于开采。但由于在含水层以上无稳定的隔水层存在，所以容易受到污染。
潜水的自由水面即潜水面，通常是一个起伏的曲面，一般向邻近的低洼地区，即潜水的排泄区，如河谷、冲沟等倾斜。在地形图上往往用潜水等水位线来表示潜水面的形状。所谓潜水等水位线图就是潜水的等高线图。它是根据潜水面上各点的水位高度(海拔)绘制的，绘制的方法与绘制地形等高线的方法类似，但要注意的是：
①在绘制潜水等水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间而变化的。
②在绘制潜水等水位线图时，等水位线只能与地形起伏保持一致，在一般情况下决不能与地形等高线垂直。
③在沼泽地区，若地下水出露地表，则等水位线应与地形等高线重合。
1

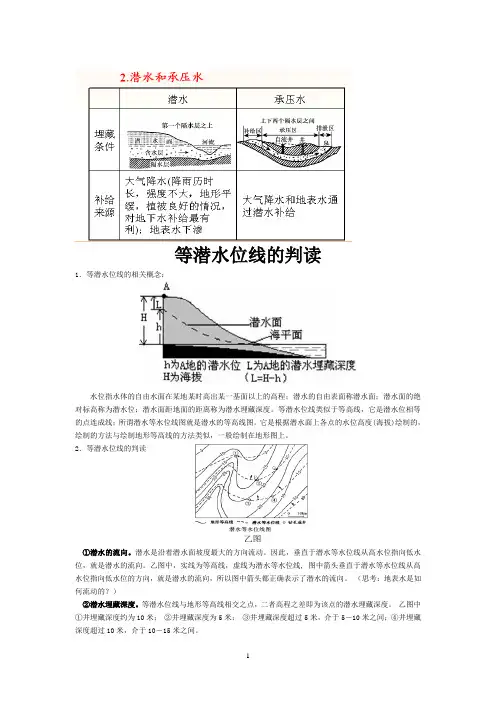

等潜水位线的判读
1．等潜水位线的相关概念：
水位指水体的自由水面在某地某时高出某一基面以上的高程；潜水的自由表面称潜水面；潜水面的绝对标高称为潜水位；潜水面距地面的距离称为潜水埋藏深度。等潜水位线类似于等高线，它是潜水位相等的点连成线；所谓潜水等水位线图就是潜水的等高线图。它是根据潜水面上各点的水位高度(海拔)绘制的，绘制的方法与绘制地形等高线的方法类似，一般绘制在地形图上。
2．等潜水位线的判读
①潜水的流向。潜水是沿着潜水面坡度最大的方向流动。因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。乙图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。 （思考：地表水是如何流动的？）
②潜水埋藏深度。等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。 乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。 乙图 2 ③潜水的流速（潜水面的坡度）。因为潜水是一种具有自由水面的重力水，其自由水面称潜水面，所以潜水的流速取决于潜水面坡度的陡缓。在同一幅等潜水位线图中，等潜水位线越密集的地方，潜水面坡度越陡，潜水流速越快；等潜水位线越稀疏的地方，潜水面坡度越缓，潜水流速越慢。
④潜水与地表水的相互关系。
潜水和地表水特别是河水之间是互补的关系，主要是根据两者的水位高低对比。
、
对于河流与等潜水位线的分布有如图三种基本关系。根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。在A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧的潜水补给河水；在B图中河床两侧潜水位低于河流水位，河水流向潜水，因此河水补给两侧的潜水；在C图中，河流右岸潜水面高于河面，左岸潜水面低于河面，因此河流右岸潜水补给河水，左岸河水补给潜水。
欧阳道创编 2021.03.06
欧阳道创编 2021.03.06 等潜水位线的判读
时间：2021.03.06 创作：欧阳道
一、定义：将潜水位海拔高度相等的点连成的线。
二、判读步骤
1、数值：表示潜水位的海拔高度。
潜水位与地势起伏相一致：地势高处潜水位高，地势低处潜水位低
潜水的埋藏深度=地面海拔高度—潜水位海拔高度
2、疏密：等潜水位线间距大的地方流速慢，间距小的地方流速快。
3、走向和弯曲：
潜水流向：垂直于等潜水位线，由高处指向低处。
考点一：潜水的埋藏深度
1、Q处潜水的埋藏深度=H－h
Q处的海拔高度：H Q处潜水位的海拔高度：h
将地形等高线与潜水等水位线绘于同一张地图上时，可以根据地形等高线与等潜水位线确定潜水埋藏深度。即将地形等高线数据减去潜水水位线数据即为该点的潜水埋藏深度
应用1： 求潜水的埋藏深度 乙 欧阳道创编 2021.03.06
欧阳道创编 2021.03.06 右图中实线为等高线，虚线
为等潜水位线（单位：米），
读图回答。
1、井甲的潜水埋藏深度约为：B
A、10米 B、5米
C、2.5米 D、0米
2、井乙的潜水埋藏深度可能为：C
A、3米 B、4.5米
C、8.5米 D、15米
潜水的埋藏深度=地面海拔高度－ 潜水位的海拔高度
考点二：潜水的流向、流速
2、潜水位与地势有何关系？
地势高——潜水位高 地势低——潜水位低 潜水面HhL海平面Q
潜水是沿着潜水面坡度最大的方向流动的，因此，垂直于潜水等水位线从高水位指向低水位的方向就是潜P 欧阳道创编 2021.03.06
