旋转密封原理

水管旋转接头工作原理

水管旋转接头，也称为旋转快速接头或旋转接头，是一种可以实现水管或其他管道的旋转连接的装置。它可以在管道传输介质的同时，实现管道的旋转，方便在不同的角度和方向上使用。

水管旋转接头的工作原理是通过内部的密封圈实现密封和转动。通常，水管旋转接头由两个主要部分组成：一个连接在管道的端部的外部部分和一个连接在另一根管道的内部部分。

当两根管道需要旋转连接时，将这两个部分插入并通过绞合或压入的方式紧密连接在一起。在这个过程中，内外两个部分之间形成了一个密封的旋转接口，并通过内部的密封圈确保介质不会泄漏。

当介质通过旋转接头流动时，接头内部的密封圈可以根据管道的旋转角度和方向进行相应的调整，确保管道仍然保持密封。同时，由于接头的旋转性能，可以灵活地改变管道的角度和方向，方便使用。

水管旋转接头一般用于需要灵活连接、旋转和传输介质的场合，例如工业设备中的输送管道、喷淋系统、消防系统等。它的主要优点是方便安装、拆卸和维护，提高了操作的灵活性和效率。

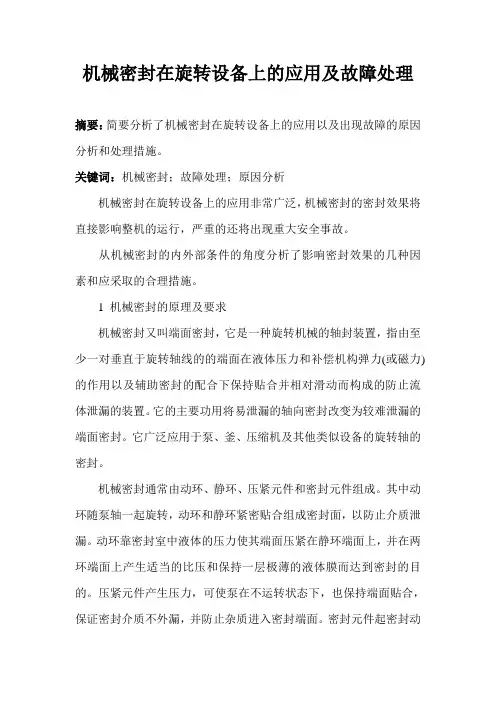

机械密封在旋转设备上的应用及故障处理

摘要：简要分析了机械密封在旋转设备上的应用以及出现故障的原因分析和处理措施。

关键词：机械密封；故障处理；原因分析

机械密封在旋转设备上的应用非常广泛，机械密封的密封效果将直接影响整机的运行，严重的还将出现重大安全事故。

从机械密封的内外部条件的角度分析了影响密封效果的几种因素和应采取的合理措施。

1 机械密封的原理及要求

机械密封又叫端面密封，它是一种旋转机械的轴封装置，指由至少一对垂直于旋转轴线的的端面在液体压力和补偿机构弹力(或磁力)的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。它的主要功用将易泄漏的轴向密封改变为较难泄漏的端面密封。它广泛应用于泵、釜、压缩机及其他类似设备的旋转轴的密封。

机械密封通常由动环、静环、压紧元件和密封元件组成。其中动环随泵轴一起旋转，动环和静环紧密贴合组成密封面，以防止介质泄漏。动环靠密封室中液体的压力使其端面压紧在静环端面上，并在两环端面上产生适当的比压和保持一层极薄的液体膜而达到密封的目的。压紧元件产生压力，可使泵在不运转状态下，也保持端面贴合，保证密封介质不外漏，并防止杂质进入密封端面。密封元件起密封动环与轴的间隙、静环与压盖的间隙的作用，同时弹性元件对泵的振动、冲击起缓冲作用。机械密封在实际运行中是与泵的其它零部件一起组合起来运行的，机械密封的正常运行与它的自身性能、外部条件都有很大的关系。但是我们要首先保证自身的零件性能、辅助密封装置和安装的技术要求，使机械密封发挥它应有的作用。

2 机械密封的故障表现及原因

2.1 机械密封的零件的故障旋转设备在运行当中，密封端面经常会出现磨损、热裂、变形、破损等情况，弹簧用久了也会松弛、断裂和腐蚀。辅助密封圈也会出现裂口、扭曲和变形、破裂等情况。

旋转接头的结构和⼯作原理（图解⼀）

旋转接头的结构和⼯作原理（图解⼀）

机械密封结构旋转接头(简称旋转接头)的⼯作原理，是通过轴向⼒将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在⾮补偿的动环上，使其保持密封。动环(空⼼轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断⾯的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。

在⼀般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空⼼轴，球⾯弹簧座等)以及轴向密封元件⼀起构成的。它具有密封⾯加⼯精确、费⽤少和消除空⼼轴磨损的优点。为了调整和补偿摩擦副本⾝的轴向热膨胀以及摩擦剐端⾯，球⾯的磨损⽽造成的不良状态，旋转接头内⾄少要包含⼀个弹性元件，例如，弹簧、波纹管。

图2-1为球⾯或球⾯和端⾯组合型密封结构，双向内管旋转式旋转接头。

为什么把密封⾯做成球⾯?这是因为球⾯摩擦运动副结构在间隙允许的范围内⾃由度较多，能适应配⽤设备的强烈振动和摇摆。

从图2-1中看出，动环是固定于外管2上的球⾯体4和由它带动⼀起旋转并能轴向移动的球⾯弹簧座17；补偿环是两个静⽌或游动的凹形环3、5是⽆油滑动轴承。

这⼀结构有六个密封点(⾯)，即a、b、c、d、e、f。a、b点(⾯)相对转动密封，，是靠弹簧18和被密封的流体压⼒在相对运动的球⾯体(动环)4和17(球⾯弹簧座)与补偿环(静环或游动环)3接触⾯(球⾯)上产⽣⼀合适的压紧⼒，使这两个光洁的球⾯紧密贴合⽽达到密封的⽬的。两球⾯之所以必须光洁，零件的同⼼度，球⾯度要求较⾼，是为了给球⾯创造完全或接近完全贴合和压紧⼒均匀的条件。c、d点(⾯)，是两个端⾯密封。当配⽤设备振动和摇摆不⼤，压紧⼒合适时，两个补偿环3⼀般处于静⽌状态，属于静密封情况。当配⽤设备振动和摇摆强烈，压紧⼒较⼤时，由于补偿环3的外径与壳体6的内径之间因留有较⼤

的间隙，它将随球⾯体(动环)4和17不·同步地在相应的端⾯上作相对游动，

旋转密封阀气封原理

一、旋转密封阀气封概述

旋转密封阀气封是一种用于控制流体流动的阀门，其特点在于使用旋转式的密封结构实现对流体的控制。由于其结构简单、可靠性高、操作方便等优点，被广泛应用于石油化工、电力、冶金等行业中。

二、旋转密封阀气封结构

旋转密封阀气封主要由阀体、旋转芯轴和密封圈组成。其中，阀体是整个阀门的主体部分，通常采用铸造或锻造方式制成；旋转芯轴则是通过精密加工而成，其作用是通过旋转来控制流体的开关；而密封圈则是在旋转芯轴和阀体之间进行紧密配合，以达到有效的气密性能。

三、旋转芯轴原理

旋转芯轴是整个旋转密封阀气封中最为关键的部分，其作用在于通过不同的角度和方向来控制流体的开关。具体而言，当芯轴处于某一位置时，与之相连的蝶板或球型阀瓣会随之旋转，从而改变流体的通道大小和方向。此外，芯轴还可以通过对密封圈的压力控制来实现对流体的截止或调节。

四、密封圈原理

密封圈是旋转密封阀气封中用于保证气密性能的关键部件。其作用在于通过与旋转芯轴相配合，形成一个完整的密闭结构，从而有效地防止气体泄漏。具体而言，当芯轴旋转时，密封圈会随之移动，并且逐渐与芯轴表面形成紧密接触。在此过程中，由于密封圈的材质和表面处理方式不同，可以实现不同程度的气密性能。

五、气动控制原理

旋转密封阀气封通常采用气动控制方式进行操作。其基本原理在于通过对进出口压力差异的调节，来实现对流体开关的控制。具体而言，在操作过程中，当进口压力高于出口压力时，则会使得蝶板或球型阀瓣沿着芯轴方向旋转，并且逐渐打开通道；反之，则会使得蝶板或球型阀瓣沿着相反方向旋转，并且逐渐关闭通道。

六、优缺点分析

旋转密封阀气封具有以下优点：首先，其结构简单、可靠性高、操作方便，可以满足不同工况下的流体控制需求；其次，采用气动控制方式可以实现远程操作，提高了工作效率和安全性；最后，由于密封圈的特殊设计和材质选择，可以实现较高的气密性能。但是，旋转密封阀气封也存在一些缺点，主要表现在：其一，在高温、高压等特殊工况下容易出现泄漏问题；其二，在长期使用过程中需要定期检修和更换部件，维护成本较高。
