旋转油封原理

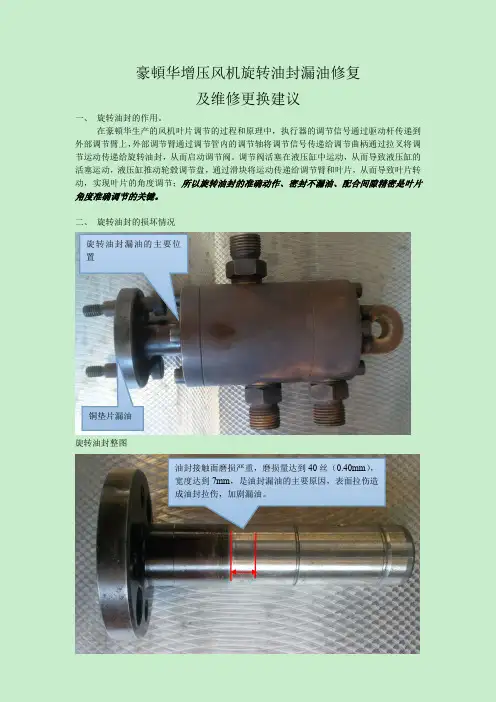

豪頓华增压风机旋转油封漏油修复

及维修更换建议

一、旋转油封的作用。

在豪頓华生产的风机叶片调节的过程和原理中，执行器的调节信号通过驱动杆传递到

外部调节臂上，外部调节臂通过调节管内的调节轴将调节信号传递给调节曲柄通过拉叉将调

节运动传递给旋转油封，从而启动调节阀。调节阀活塞在液压缸中运动，从而导致液压缸的

活塞运动，液压缸推动轮毂调节盘，通过滑块将运动传递给调节臂和叶片，从而导致叶片转

动，实现叶片的角度调节；所以旋转油封的准确动作、密封不漏油、配合间隙精密是叶片

角度准确调节的关键。

二、旋转油封的损坏情况

铜垫片漏油旋转油封漏油的主要位置

旋转油封整图旋转芯轴油封接触面磨损严重，磨损量达到40丝（0.40mm），

宽度达到7mm，是油封漏油的主要原因，表面拉伤造

成油封拉伤，加剧漏油。磨损形成的沟槽旋转芯轴磨损处与之相配合的油封内孔拉伤造成漏油

油封内径被芯轴磨损

毛刺拉伤的位置此处原本为1.4mm的卡环槽，因来回窜动，

造成卡环与芯轴磨损严重，达到了5mm。

后果有：1.芯轴磨损；2.轴承窜动损坏，保持

架脱离。3.芯轴拉掉，无法调节叶片角度

旋转芯轴卡环槽磨损及芯轴段配合处磨损严重

单向专用轴承保持架引来会窜动而损坏

修复处理：修复轴磨损部位；配做定制油封；更换轴承、卡圈；配铜垫片，滑阀密封等；

三、维修建议及更换备件建议增压风机旋转油封对比备注

旋转油封原厂新件我方更换内部备件

价格对比原价按换件或修复件计

价，便宜

工期对比较长备件到现场1天内

完成组装，当天恢复

设备运转含全套备件：芯轴（高精度，高耐磨）、

轴承、卡环、配制油封、调整圈、波

形弹簧等

售后服务有偿售后免费技术服务

联系我们：

请直接将型号和照片发到545265803@，我们将及时回复您。

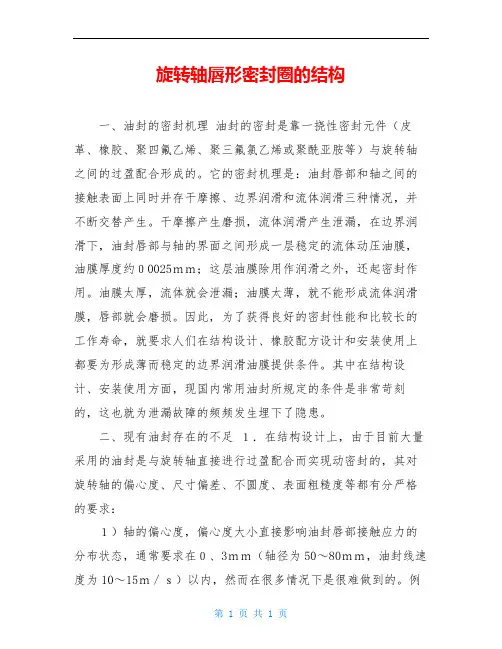

第 1 页 共 1 页 旋转轴唇形密封圈的结构

一、油封的密封机理 油封的密封是靠一挠性密封元件（皮革、橡胶、聚四氟乙烯、聚三氟氯乙烯或聚酰亚胺等）与旋转轴之间的过盈配合形成的。它的密封机理是：油封唇部和轴之间的接触表面上同时并存干摩擦、边界润滑和流体润滑三种情况，并不断交替产生。干摩擦产生磨损，流体润滑产生泄漏，在边界润滑下，油封唇部与轴的界面之间形成一层稳定的流体动压油膜，油膜厚度约０0025ｍｍ；这层油膜除用作润滑之外，还起密封作用。油膜太厚，流体就会泄漏；油膜太薄，就不能形成流体润滑膜，唇部就会磨损。因此，为了获得良好的密封性能和比较长的工作寿命，就要求人们在结构设计、橡胶配方设计和安装使用上都要为形成薄而稳定的边界润滑油膜提供条件。其中在结构设计、安装使用方面，现国内常用油封所规定的条件是非常苛刻的，这也就为泄漏故障的频频发生埋下了隐患。

二、现有油封存在的不足 １．在结构设计上，由于目前大量采用的油封是与旋转轴直接进行过盈配合而实现动密封的，其对旋转轴的偏心度、尺寸偏差、不圆度、表面粗糙度等都有分严格的要求：

１）轴的偏心度，偏心度大小直接影响油封唇部接触应力的分布状态，通常要求在０、3ｍｍ（轴径为50～80ｍｍ，油封线速度为10～15ｍ／ｓ）以内，然而在很多情况下是很难做到的。例

第 1 页 共 1 页 如驱动桥主减速器油封的装配技术要求：输入法兰中心线对油封座孔中心线的偏心度小得超过０、1ｍｍ。但由于座孔中心线取决于轴承座与托架配合止口的中心位置，输入法兰中心线又取决于其与主动螺旋锥齿轮配合花键的中心位置，这两个中心线的偏移量很难控制在０、1ｍｍ的范围内。

２）轴的尺寸偏差：只有正确地选择轴的尺寸偏差才可能获得性能良好的密封效果。过大的轴会增加唇端的接触载荷，而过小的轴则会使唇端接触面上的密封压力不够。压力过大会促使密封过早失效，而接触压力过小则会引起泄漏。

３）轴的不圆度：轴的不圆度很可能会使弹性体密封唇按照轴的不规则运动而产生变形或失去弹性，从而引起疲劳破坏。

旋转油封原理

旋转油封原理

旋转油封是机械密封中的一种重要形式，广泛应用于工业设备、汽车、农机等机械设备中的液压传动系统和旋转轴传动系统中，它可以有效防止介质的泄漏和吸气，保证设备运行的稳定性和可靠性。那么，旋转油封是如何起到上述的作用的呢？下面我们来了解一下旋转油封的原理。

一、旋转油封的定义

旋转油封又称回转式机械密封，是由一个密封件和一个支撑件构成的，一般用于液压传动的轴封和旋转轴传动系统的轴封或者端盖封。旋转油封的密封件是由一个气体紧密填充的弹性橡胶套管和金属支撑结构组成，在旋转轴基础上的密封环受到密封件的支撑和摩擦作用，从而实现旋转轴的密封。

二、旋转油封的结构

旋转油封由内部和外部两个部分组成。内部是密封元件，由轴套、填料环、密封唇和弹性橡胶等组成。外部是金属外壳，主要负责支撑和定位密封元件。

1. 密封元件

密封唇是密封元件的主要部分，其内部的填料环、弹性橡胶等组成了整个密封系统。其原理是将唇与旋转轴橡胶圈接触时产生摩擦力，使油不会在固体壳与唇接触处泄漏出来。

2. 外壳

外壳主要起支撑和固定作用，采用可锁定或弹性连接方式，制造工艺相对简单。

三、旋转油封的工作原理

旋转油封的工作原理就是通过旋转轴周围的密封唇对旋转轴进行密封，防止润滑油从密封面泄漏出去。

具体工作原理如下： 润滑油被旋转轴周围的密封唇阻隔，形成一定的油压；

由于密封唇在旋转轴上的摩擦力和作用力，使其能够微微变形，使密封唇尽可能贴合旋转轴表面，从而保证对旋转轴的密封；

密封唇的变形和相对位置变化可以引起油压的变化，从而平衡油封内外压力差，防止油泵进入油封内部，同时也防止外部杂质进入油封内部，从而保证油封的正常工作。

四、旋转油封的应用范围

旋转油封的应用范围非常广泛，特别是在液压传动和旋转轴传动系统中应用广泛。液压传动系统的主要应用领域包括：工程机械、农业机械、挖掘机、装载机、推土机、压路机等；旋转轴传动系统的主要应用领域包括：汽车、拖拉机、摩托车等。在这些设备中，旋转油封主要起到防止液压油或润滑油泄漏的作用。

解读骨架油封的密封原理及应用

骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。按结构形式可分单唇骨架油封和双唇骨架油封。双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。按工作条件可分为旋转骨架油封和往返式骨架油封。用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。

骨架油封结构有三部分组成：油封体、加强骨架和自紧螺旋弹簧。密封体按照不同部位又分为底部、腰骨架油封构造图部、刃口和密封唇等。通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于旋转轴，是一种旋转轴唇密封。骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。按骨架型式可分为内骨架油封，外骨架油封，内外露骨架油封。骨架油封是采用优质丁腈橡胶和钢板制作而成，质量稳定，使用寿命长。广泛用于汽车，摩托车曲轴，凸轮轴，差速器，减震器，发动机，车桥，前后轮等部位。 1、防止泥沙、灰尘、水气等自外侵入轴承中；
