第一章第三节尺规绘图开始说明退出本演示文稿中的Flash均可以单击鼠标右键选择放大观看；Flash中的、图标表示可选择不同的演示；、、分别表示返回、上一页、下一页；请勿将本演示文稿及其中的素材用于商业用途，违者必究。
建议在PowerPoint2003或以上版本中运行本演示文稿；本演示文稿中的Flash必须启用宏和ActiveX控件才能正常观看；一、尺规绘图的工具和仪器用法二、几何图形画法三、圆弧连接四、平面图形的分析与作图五、平面图形的尺寸标注六、尺规绘图的操作步骤一、尺规绘图的工具和仪器用法1．图板和丁字尺用三角板、丁字尺画水平线和垂直线2．三角板两块三角板配合使用，可画任意已知直线的平行线或垂直线3．圆规和分规二、几何图形画法已知椭圆长、短轴端点画椭圆三、圆弧连接用一段圆弧光滑地连接相邻两已知线段（直线或圆弧）的作图方法称为圆弧连接圆弧连接两已知直线圆弧连接已知直线和圆弧1212连接弧分别内、外切两已知圆弧R1、R2四、平面图形的分析与作图平面图形是由若干直线和曲线封闭连接组合而成，这些线段之间的相对位置和连接关系根据给定的尺寸来确定。
在平面图形中，有些线段的尺寸已完全给定，可以直接画出，而有些线段要按照相切的连接关系画出。
因此，绘图前应对所绘图形进行分析，从而确定正确的作图方法和步骤。
五、平面图形的尺寸标注平面图形标注尺寸的基本要求是：正确、齐全、清晰。
标注尺寸首先要遵守国家标准有关尺寸注法的基本规定，通常先标注定形尺寸，再标注定位尺寸。
通过几何作图可以确定的线段，不要标注尺寸。
尺寸标注完成后要检查是否有重复或遗漏。
在作图过程中没有用到的尺寸是重复尺寸，要删除；如果按所注尺寸无法完成作图，说明尺寸不齐全，应补注所需尺寸。
标注尺寸时应注意布局清晰。
平面图形的尺寸注法示例几种常见平面图形尺寸注法示例六、尺规绘图的操作步骤1．画图前的准备工作准备好必须的绘图工具和仪器，将图纸固定在图板的适当位置。

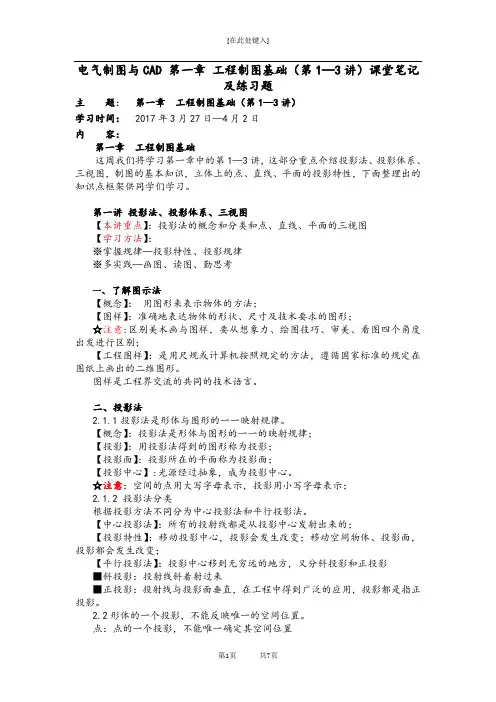

电气制图与CAD 第一章工程制图基础（第1—3讲）课堂笔记及练习题主题：第一章工程制图基础（第1—3讲）学习时间：2017年3月27日—4月2日内容：第一章工程制图基础这周我们将学习第一章中的第1—3讲，这部分重点介绍投影法、投影体系、三视图，制图的基本知识，立体上的点、直线、平面的投影特性，下面整理出的知识点框架供同学们学习。
第一讲投影法、投影体系、三视图【本讲重点】：投影法的概念和分类和点、直线、平面的三视图【学习方法】：※掌握规律—投影特性、投影规律※多实践—画图、读图、勤思考一、了解图示法【概念】：用图形来表示物体的方法；【图样】：准确地表达物体的形状、尺寸及技术要求的图形；☆注意:区别美术画与图样，要从想象力、绘图技巧、审美、看图四个角度出发进行区别；【工程图样】：是用尺规或计算机按照规定的方法，遵循国家标准的规定在图纸上画出的二维图形。
图样是工程界交流的共同的技术语言。
二、投影法2.1.1投影法是形体与图形的一一映射规律。
【概念】：投影法是形体与图形的一一的映射规律；【投影】：用投影法得到的图形称为投影；【投影面】：投影所在的平面称为投影面；【投影中心】:光源经过抽象，成为投影中心。
☆注意：空间的点用大写字母表示，投影用小写字母表示；2.1.2 投影法分类根据投影方法不同分为中心投影法和平行投影法。
【中心投影法】：所有的投射线都是从投影中心发射出来的；【投影特性】：移动投影中心，投影会发生改变；移动空间物体、投影面，投影都会发生改变；【平行投影法】：投影中心移到无穷远的地方，又分斜投影和正投影■斜投影：投射线斜着射过来■正投影：投射线与投影面垂直，在工程中得到广泛的应用，投影都是指正投影。
2.2形体的一个投影，不能反映唯一的空间位置。
点：点的一个投影，不能唯一确定其空间位置形体：只凭形体的一个（两个）投影，不能反映唯一的空间形状。
2.3工程上常用的投影图■面正投影图特点：直观性差，度量性好，作图简单；■轴侧投影图特点：平行投影，单面平行投影，直观性好，度量性差，用于辅助投影；■标高投影图特点：用正投影获得的空间几何元素投影后，再用数字表示空间几何元素距离投影面的距离。

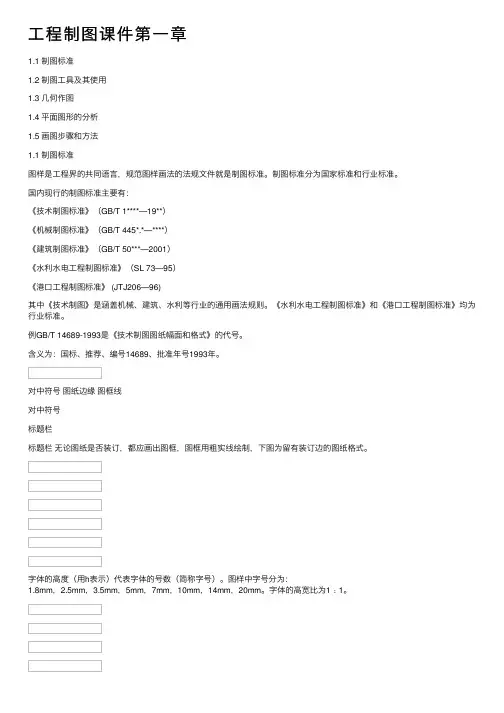

⼯程制图课件第⼀章1.1 制图标准1.2 制图⼯具及其使⽤1.3 ⼏何作图1.4 平⾯图形的分析1.5 画图步骤和⽅法1.1 制图标准图样是⼯程界的共同语⾔，规范图样画法的法规⽂件就是制图标准。
制图标准分为国家标准和⾏业标准。
国内现⾏的制图标准主要有：《技术制图标准》（GB/T 1****—19**）《机械制图标准》（GB/T 445*.*—****）《建筑制图标准》（GB/T 50***—2001）《⽔利⽔电⼯程制图标准》（SL 73—95）《港⼝⼯程制图标准》 (JTJ206—96)其中《技术制图》是涵盖机械、建筑、⽔利等⾏业的通⽤画法规则。
《⽔利⽔电⼯程制图标准》和《港⼝⼯程制图标准》均为⾏业标准。
例GB/T 14689-1993是《技术制图图纸幅⾯和格式》的代号。
含义为：国标、推荐、编号14689、批准年号1993年。
对中符号图纸边缘图框线对中符号标题栏标题栏⽆论图纸是否装订，都应画出图框，图框⽤粗实线绘制，下图为留有装订边的图纸格式。
字体的⾼度（⽤h表⽰）代表字体的号数（简称字号）。
图样中字号分为：1.8mm，2.5mm，3.5mm，5mm，7mm，10mm，14mm，20mm。
字体的⾼宽⽐为1﹕1。
斜体字格式四、绘图⽐例⽐例＝图上线段长度实际线段长度1. ⽐例是图形与其实物相应要素的线性尺⼨之⽐，即：⽐值⼩于1为缩⼩⽐例（如1∶2），⽐值⼤于1为放⼤⽐例（如2∶1）。
平⾯图 1:2003.⽐例的标注：a.在标题栏中标注b.随图名标注 2. ⽔⼯图的绘图⽐例，应选⽤ 1:1、1:10n 、1:2×10n 、1:5×10n（n 为正整数）。
必要时也可⽤ 1:2.5×10n 、1:3×10n 、1:4×10n 1.1 制图标准1.尺⼨组成：a.尺⼨界线b.尺⼨线c.尺⼨数字2.尺⼨界线的画法：a.尺⼨界线应⽤细实线绘制，并应从图形的轮廓线、轴线或对称中⼼线引出，轮廓线、轴线或对称中⼼线也可作为尺⼨界线。

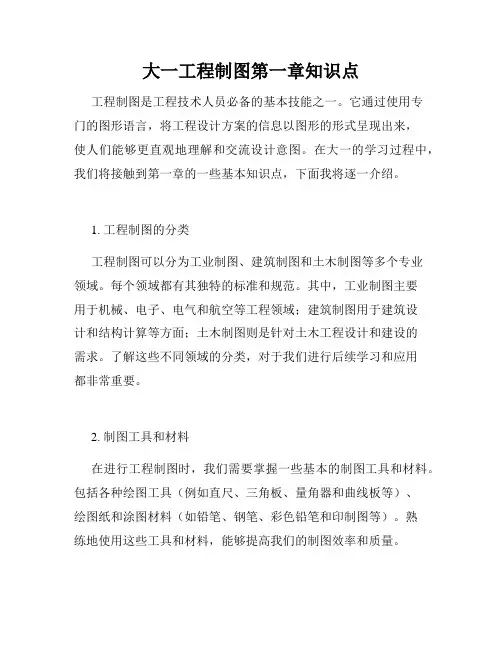

大一工程制图第一章知识点工程制图是工程技术人员必备的基本技能之一。
它通过使用专门的图形语言，将工程设计方案的信息以图形的形式呈现出来，使人们能够更直观地理解和交流设计意图。
在大一的学习过程中，我们将接触到第一章的一些基本知识点，下面我将逐一介绍。
1. 工程制图的分类工程制图可以分为工业制图、建筑制图和土木制图等多个专业领域。
每个领域都有其独特的标准和规范。
其中，工业制图主要用于机械、电子、电气和航空等工程领域；建筑制图用于建筑设计和结构计算等方面；土木制图则是针对土木工程设计和建设的需求。
了解这些不同领域的分类，对于我们进行后续学习和应用都非常重要。
2. 制图工具和材料在进行工程制图时，我们需要掌握一些基本的制图工具和材料。
包括各种绘图工具（例如直尺、三角板、量角器和曲线板等）、绘图纸和涂图材料（如铅笔、钢笔、彩色铅笔和印制图等）。
熟练地使用这些工具和材料，能够提高我们的制图效率和质量。
3. 坐标系和尺度坐标系和尺度是工程制图中重要的概念。
坐标系用于确定物体在平面上的位置，常见的坐标系有直角坐标系和极坐标系。
而尺度则决定了绘图与实际尺寸之间的比例关系，通常用比例尺或图形尺来表示。
理解和运用坐标系和尺度对于准确地表达设计意图至关重要。
4. 制图规范和符号在进行工程制图时，各个领域都有其特定的制图规范和符号集。
这些规范和符号用于统一图纸的表达方式，使得不同人员能够更好地理解和解读图纸内容。
例如，机械制图中常见的符号有螺纹、轴线和尺寸标注；电气制图中常见的符号有电源、开关和电阻等。
掌握并正确使用这些规范和符号，能够提高工作效率和减少误解。
5. 投影方法和视图投影方法是将三维物体投影到二维图纸上的方法。
常见的投影方法有平行投影和透视投影。
而视图则是通过不同的投影方法，将物体从不同角度观察后的图形呈现在图纸上。
例如，主视图、俯视图和剖视图等。
理解和运用投影方法和视图，能够帮助我们准确地描述物体的形状和结构。
