《工程制图》2014年秋学期在线作业(二)

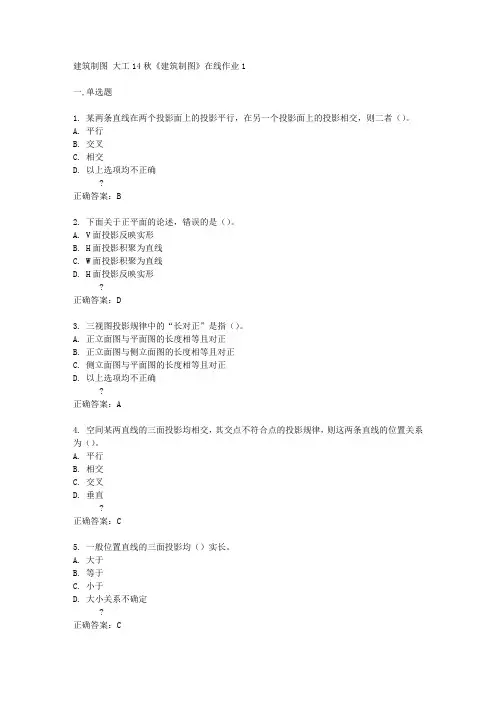

建筑制图大工14秋《建筑制图》在线作业1一,单选题1. 某两条直线在两个投影面上的投影平行，在另一个投影面上的投影相交，则二者（）。

A. 平行B. 交叉C. 相交D. 以上选项均不正确?正确答案：B2. 下面关于正平面的论述，错误的是（）。

A. V面投影反映实形B. H面投影积聚为直线C. W面投影积聚为直线D. H面投影反映实形?正确答案：D3. 三视图投影规律中的“长对正”是指（）。

A. 正立面图与平面图的长度相等且对正B. 正立面图与侧立面图的长度相等且对正C. 侧立面图与平面图的长度相等且对正D. 以上选项均不正确?正确答案：A4. 空间某两直线的三面投影均相交，其交点不符合点的投影规律，则这两条直线的位置关系为（）。

A. 平行B. 相交C. 交叉D. 垂直?正确答案：C5. 一般位置直线的三面投影均（）实长。

A. 大于B. 等于C. 小于D. 大小关系不确定?正确答案：C二,多选题1. 下列关于三视图投影规律的说法中，正确的有（）。

A. 长平齐B. 宽相等C. 长对正D. 高平齐?正确答案：BCD2. 平面图可以反映形体的（）。

A. 前后B. 左右C. 上下D. 体积?正确答案：AB三,判断题1. 斜投影的投影线相交于一点。

A. 错误B. 正确?正确答案：A2. 垂直于圆锥轴线的平面截圆锥，所得截交线为圆形。

A. 错误B. 正确?正确答案：B3. 水平线垂直于V面。

A. 错误B. 正确?正确答案：A4. 两条平行直线在V面上的投影可能相交。

A. 错误B. 正确?正确答案：A5. 物体上平行于直角坐标轴的直线段投影到轴测投影面上的长度与其相应的原长之比称为轴向伸缩系数。

A. 错误B. 正确?正确答案：B6. 若一直线垂直于平面内任意两条相交直线，则该直线垂直于该平面内的一切直线。

A. 错误B. 正确?正确答案：B7. 五棱柱的截交线不可能是四边形。

A. 错误B. 正确?正确答案：A8. 正平线平行于V面。

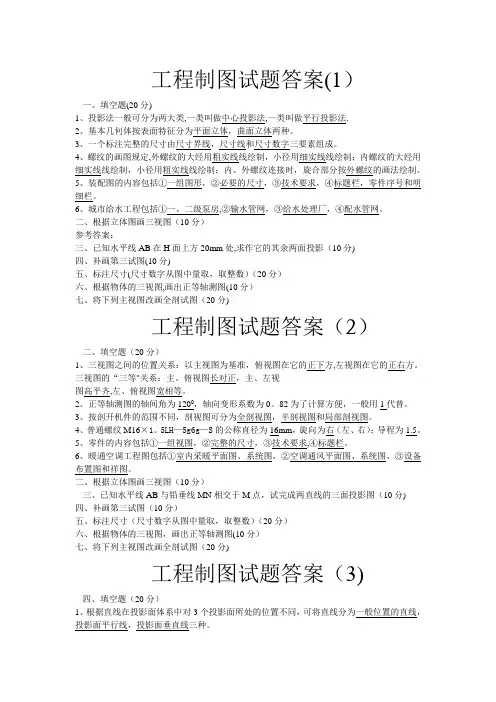

工程制图试题答案(1）一、填空题(20分)1、投影法一般可分为两大类,一类叫做中心投影法,一类叫做平行投影法.2、基本几何体按表面特征分为平面立体，曲面立体两种。

3、一个标注完整的尺寸由尺寸界线，尺寸线和尺寸数字三要素组成。

4、螺纹的画图规定,外螺纹的大经用粗实线线绘制，小径用细实线线绘制；内螺纹的大经用细实线线绘制，小径用粗实线线绘制；内、外螺纹连接时，旋合部分按外螺纹的画法绘制。

5、装配图的内容包括①一组图形，②必要的尺寸，③技术要求，④标题栏，零件序号和明细栏。

6、城市给水工程包括①一、二级泵房,②输水管网，③给水处理厂，④配水管网。

二、根据立体图画三视图（10分）参考答案：三、已知水平线AB在H面上方20mm处,求作它的其余两面投影（10分)四、补画第三试图(10分)五、标注尺寸(尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图,画出正等轴测图(10分）七、将下列主视图改画全剖试图（20分)工程制图试题答案（2）二、填空题（20分）1、三视图之间的位置关系：以主视图为基准，俯视图在它的正下方,左视图在它的正右方。

三视图的“三等"关系：主、俯视图长对正，主、左视图高平齐,左、俯视图宽相等。

2、正等轴测图的轴间角为1200，轴向变形系数为0。

82为了计算方便，一般用1代替。

3、按剖开机件的范围不同，剖视图可分为全剖视图，半剖视图和局部剖视图。

4、普通螺纹M16×1。

5LH—5g6g—S的公称直径为16mm，旋向为右（左、右）；导程为1.5。

5、零件的内容包括①一组视图，②完整的尺寸，③技术要求,④标题栏。

6、暖通空调工程图包括①室内采暖平面图、系统图，②空调通风平面图、系统图，③设备布置图和祥图。

二、根据立体图画三视图（10分）三、已知水平线AB与铅垂线MN相交于M点，试完成两直线的三面投影图（10分)四、补画第三试图（10分）五、标注尺寸（尺寸数字从图中量取，取整数）（20分）六、根据物体的三视图，画出正等轴测图(10分）七、将下列主视图改画全剖试图（20分)工程制图试题答案（3)四、填空题（20分）1、根据直线在投影面体系中对3个投影面所处的位置不同，可将直线分为一般位置的直线，投影面平行线，投影面垂直线三种。

1-1标注下列尺寸（尺寸数值由图中量取整数）1.补全尺寸数字和箭头。

2.标注直径和半径尺寸。

3.标注下列小间距尺寸。

1.参照所示图形，用1 : 4在指定位置处画出图形，并标注尺寸。

r12002.参照所示图形，用1 ： 1在指定位置处画出图形，并标注尺寸。

5 103.参照所示图形，用1：2在指定位置处画出图形，并标注尺寸。

104"36 365.在下面图形上用1 ： 1度量后标注尺寸（取整数）1402,已知点碓雨之上20,点雎V®之前15,点碓V®上，点碓卜面上，点E&投影 轴上，补全诸点的两面投影。

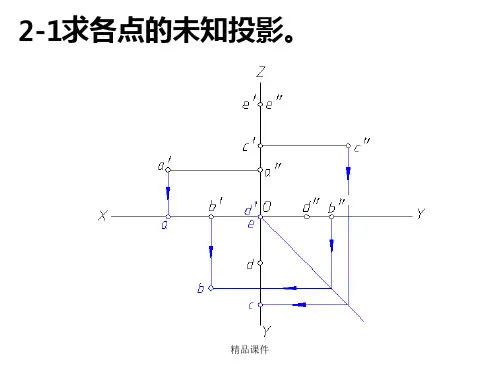

第二章投影法基础2-1点的投影。

3.已知点睦点而勺左方15,前方10,上方5,又知点有点晌高，且其坐标X=Y=Z 请作出点Effl 点C 勺投影。

4.判断下列各对重影点的相对位置，并填空。

(1)点疽点成勺正企 m224.根据轴测图，在三视图中标出线段A 前CD 勺三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。

1.判断下列直线对投影面的相对位置，并填写名称。

A 堰正平线；EF 是 侧裁;正裁;C 羌侧垂线；K 曜2.按已知条件画出下列直线的三投影 (1)画水平线AE 距雨20mm^\® 成30°角，实长25mm(2)画侧平线EF,距嫡20mm 与V® 成30°夹角，实长25mm30'3.分别在图(a).(b).(c) 中，由点A 乍直线AE^CD 目交,交点印巨离\®25mmZ W Z 。

CD: V, // H,A 渥正平线；C 曜 侧垂线。

2.已知线段A助正平线£为该线段上的一点，根据给出的投影，画出线段A前点C勺水平投影和侧面投影。

4.已知直线AES勺正面投影及其实长为L,求其水平投影及直线与雨、V面的夹角a、3.用直角三角形法求直线AE#勺实长及其对雨和V面的倾角（3。

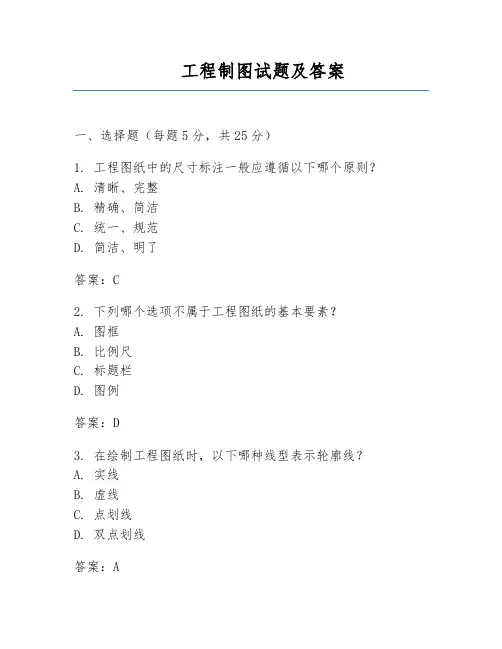

工程制图试题及答案一、选择题（每题5分，共25分）1. 工程图纸中的尺寸标注一般应遵循以下哪个原则？A. 清晰、完整B. 精确、简洁C. 统一、规范D. 简洁、明了答案：C2. 下列哪个选项不属于工程图纸的基本要素？A. 图框B. 比例尺C. 标题栏D. 图例答案：D3. 在绘制工程图纸时，以下哪种线型表示轮廓线？A. 实线B. 虚线C. 点划线D. 双点划线答案：A4. 下列哪个选项是工程图纸中的投影方法？A. 正投影B. 透视投影C. 斜投影D. 轴测投影答案：A5. 以下哪个选项不属于工程图纸的绘制工具？A. 铅笔B. 尺子C. 圆规D. 计算器答案：D二、填空题（每题5分，共25分）6. 工程图纸中的尺寸标注一般分为__________、__________、__________三种。

答案：线性标注、径向标注、角度标注7. 在绘制工程图纸时，常用__________表示中心线，__________表示尺寸线。

答案：点划线、实线8. 工程图纸中的视图分为__________视图、__________视图、__________视图三种。

答案：正视图、侧视图、俯视图9. 以下__________线用于表示物体的轮廓线，__________线用于表示不可见的轮廓线。

答案：实线、虚线10. 工程图纸中的尺寸标注应遵循__________、__________、__________三个原则。

答案：清晰、完整、规范三、判断题（每题5分，共25分）11. 工程图纸中的尺寸标注应尽量标注在图形的内部。

（）答案：错误12. 在工程图纸中，投影方法的选择不影响图形的绘制。

（）答案：错误13. 工程图纸中的比例尺表示图纸与实际物体的比例关系。

（）答案：正确14. 在绘制工程图纸时，可以先绘制轮廓线，再绘制细节部分。

（）答案：正确15. 工程图纸中的视图可以随意组合，不影响图纸的阅读。

（）答案：错误四、简答题（每题10分，共30分）16. 简述工程图纸中尺寸标注的基本原则。

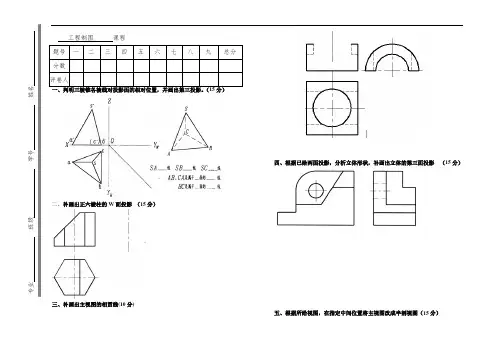

专业 班级 学号 姓名 工程制图 课程 题号 一 二 三 四 五 六 七 八 九 总分 分数
评卷人
二、补画出正六棱柱的W 面投影 （15分）
三、补画出主视图的相贯线(10分)
四、根据已给两面投影，分析立体形状，补画出立体的第三面投影 （15分）
五、根据所给视图，在指定中间位置将主视图改成半剖视图（15分）
专业 班级 学号 姓名
六、、根据投影图,画立体正等轴侧图 （15分）
七、读零件图并回答问题：（15分）
（1）该零件的名称是 。

（2）该零件共用了 个图形表达，其中主视图采用了 ， B-B 为 ， 另外一个图形为 。

（3）轴套零件左右两端的倒角尺寸是：_____________。

(4) 轴套零件所选用的材料为：____________。

（5） 在指定位置画出A-A 剖面图。

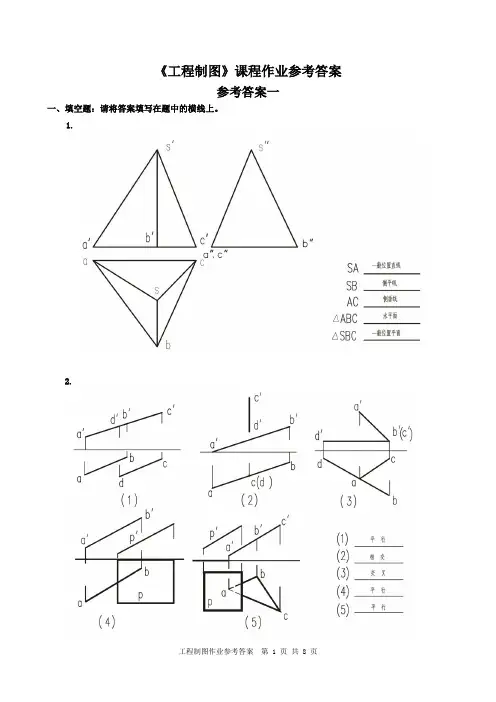

《工程制图》课程作业参考答案
参考答案一
一、填空题：请将答案填写在题中的横线上。

1.
2.
3.
4.在建筑平面图和建筑剖面图中，凡被剖切到的墙、柱的断面轮廓线用粗实线表示；未被剖切到的
可见轮廓线，如窗台、花台等用中实线表示；定位轴线用细点画线表示；尺寸线用细实线表示；尺寸界线用细实线表示。

二、求直线与平面的交点K的二投影，并判定其投影的可见性。

三、补全圆柱被截切后的三面投影图。

四、按 1:1的比例标注下列视图的尺寸(精确到毫米)；并画出其水平斜等轴测图(p=q=r=1)。

14秋《现代工程设计制图》在线作业3
单选题判断题
一、单选题（共14 道试题，共70 分。

）
1. 由母线绕一轴线旋转而形成的曲面称为（）。

A. 回旋体
B. 旋转体
C. 对称体
D. 空间曲面
-----------------选择：A
2. 点（7，11，13）与H面的距离是（）。

A. 7
B. 11
C. 13
D. 无法确定
-----------------选择：C
3. 平圆柱螺旋面被一同轴小圆柱所截，截交线为（）。

A. 圆
B. 椭圆
C. 直线
D. 圆柱螺旋线
-----------------选择：D
4. GB的正确含义是（）。

A. 国际标准代号
B. 国家标准代号
C. 某公司标准代号
D. 某行业标准代号
-----------------选择：B
5. 下列曲面中，属曲线面的为（）。

A. 圆柱面
B. 双曲抛物面
C. 圆锥面
D. 圆环面
-----------------选择：B
6. 粗牙普通螺纹大径为20，螺距为2.5，中径和顶径公差带代号均为5g，其螺纹标记为（）。

A. M20×2.5-5g
B. M20-5g
C. M20-5g5g
D. M20×2.5-5g5g
-----------------选择：D。

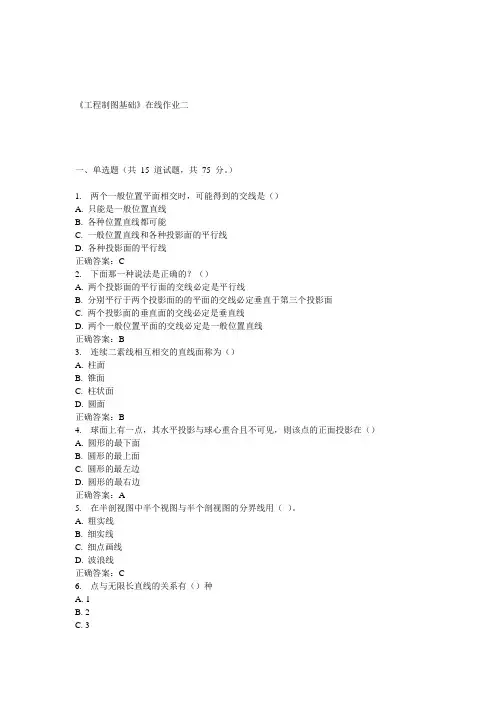

《工程制图基础》在线作业二
一、单选题（共15 道试题，共75 分。

）
1. 两个一般位置平面相交时，可能得到的交线是（）
A. 只能是一般位置直线
B. 各种位置直线都可能
C. 一般位置直线和各种投影面的平行线
D. 各种投影面的平行线
正确答案：C
2. 下面那一种说法是正确的？（）
A. 两个投影面的平行面的交线必定是平行线
B. 分别平行于两个投影面的的平面的交线必定垂直于第三个投影面
C. 两个投影面的垂直面的交线必定是垂直线
D. 两个一般位置平面的交线必定是一般位置直线
正确答案：B
3. 连续二素线相互相交的直线面称为（）
A. 柱面
B. 锥面
C. 柱状面
D. 圆面
正确答案：B
4. 球面上有一点，其水平投影与球心重合且不可见，则该点的正面投影在（）
A. 圆形的最下面
B. 圆形的最上面
C. 圆形的最左边
D. 圆形的最右边
正确答案：A
5. 在半剖视图中半个视图与半个剖视图的分界线用（）。

A. 粗实线
B. 细实线
C. 细点画线
D. 波浪线
正确答案：C
6. 点与无限长直线的关系有（）种
A. 1
B. 2
C. 3。

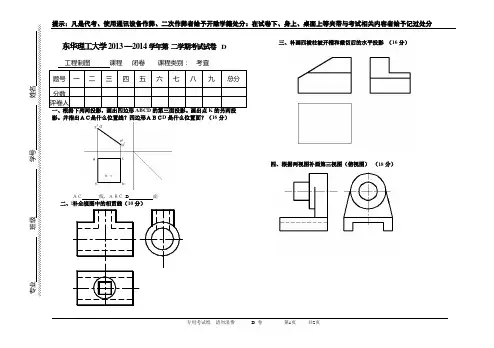

专业 班级 学号 姓名 东华理工大学2013 —2014学年第 二学期考试试卷 D
工程制图 课程 闭卷 课程类别： 考查 题号 一 二 三 四 五 六 七 八 九 总分 分数 评卷人
一、根据下列两投影，画出四边形ABCD 的第三面投影。

画出点K 的另两投影。

并指出ＡＣ是什么位置线？四边形ＡＢＣD 是什么位置面？（16分）
ＡＣ 线，ＡＢＣ D 面
二、|补全视图中的相贯线（10分）
三、补画四棱柱被开槽和截切后的水平投影 （16分）
四、根据两视图补画第三视图（俯视图） （18分）
专业 班级 学号 姓名 五、根据投影图,画立体正等轴测图 （15分）
六、在指定位置将主视图画成全剖视图。

（15分）
七、读零件图题(每空1分，共10分) 看懂端盖零件图，回答下列问题：
1．端盖的材料是______，属于四类典型零件中的______类零件。

2．主视图采用了B-B______剖视图，左视图是______视图。

3．右端面上φ11圆孔的高度方向定位尺寸为______。

4．Φ16H7孔的公差等级为______级，其基本偏差为______。

5．3xM6深13表示______ 个______ 孔，螺孔深为______。

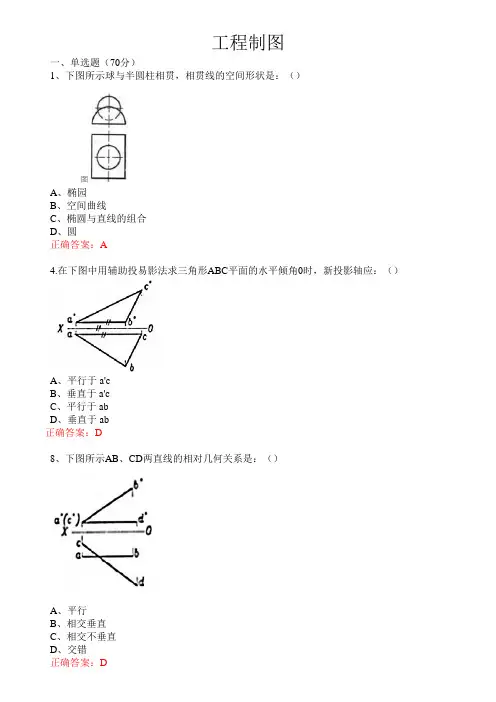

工程制图一、单选题（70分）1、下图所示球与半圆柱相贯，相贯线的空间形状是：（）A、椭园B、空间曲线C、椭圆与直线的组合D、圆正确答案：A4.在下图中用辅助投易影法求三角形ABC平面的水平倾角0时，新投影轴应：（）A、平行于a'cB、垂直于a'cC、平行于abD、垂直于ab正确答案：D8、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交垂直C、相交不垂直9、下图中已知圆锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A10、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、无法判断正确答案：C12、下图为截切后正圆柱的三面投影，正确的W面投影是：（）A、AB、BC、CD、D正确答案：A13、下图所示P、Q两平面的相对几何关系是：（）A.平行B、垂直C、相交D、不确定正确答案：B14、下图为截切后正四棱推的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示的平面是：（）A、水平面B、侧垂面C、铅垂面21、在下图中：（）A、C点在正垂线AB上B、C点不在正垂线AB上C、C点在侧平线AB上D、C点不在侧平线AB上正确答案：D22、下图所示C.D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B25、在下图中用辅助投影法求线段AB的正面倾角时，新投影轴应：（）A、平行于a'b'B、垂直于a'b’C、平行于abD、垂直于ab27、下图所示AB直线是：（）A、水平线B、正平线C、侧平线D、一般倾斜直线正确答案：D30、下图中三棱锥的侧面投影是：（）A、AB、BC、CD、D正确答案：C33、下图所示的曲面是：（）A、锥面B、锥状面C、单叶旋转双曲面34、右图中长度尺寸注法错在：（）A、尺寸起止符号倾斜方向不对B、尺寸线距离标注位置太远C、该尺寸应注写在图形轮廓内D、尺寸线不应是图形轮廓线的延长线正确答案：D35、下图A点到W面的距离是：（）A.alaxB、a'azC、aaxD.a"ayw正确答案：B36、在下面的投影图中，反映线段实长的投影是：（）A.a'b'B、by'c'C.acD.、无正确答案：A37、下图所示圆锥被正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线C、双曲线与直线D、抛物线与直线正确答案：B38、右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字没有居中C、尺寸线应该倾斜D、直径尺寸应该注在圆外正确答案：C39、下图所示圆柱波两平面所截切，切口的空间形状是：（）A、椭圆与椭圆的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合40、下图所示位于球面正面投影轮廓线上的点是：（）A、M点B、N点C、K点D、无正确答案：A41、下图所示的曲面是：（）A、柱面B、柱状面C、单叶旋转双曲面D、螺旋面正确答案：C47、下图所示三棱柱与半圆柱相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭圆的组合B、空间曲线C、圆曲线.椭园与直线的组合D、椭圆、椭圆与椭园的组合51、在下图中已知形体的三面投影图，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：D52、下图为球面被两个正垂面切割，其切口的空间形状是：（）A、椭圆曲线与椭圆曲线的组合B、椭圆曲线与双曲线的组合C、.圆曲线与圆曲线的组合D、矩形与椭圆曲线的组合正确答案：C53.下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行48、下图所示六棱锥被正垂面P所截，其截交线的形状是：（）A、三角形B、五边形C、六边形D、七边形正确答案：D55、右图中两直线的相对几何关系是：（）A、相交B、交错C、相交垂直D、交错垂直正确答索：C56、右图所示平面的类型是：（）A、水平面B、正平面C、侧平面59、下图所示的曲面是：（）A、柱面B、锥面C、回转面D、螺旋面正确答案：D63、下图为截切后正圆锥的正面投影，它的两段截交线是：（）A、双曲线与椭圆曲线的组合B、等腰三角形与半圆曲线的组合C、抛物线与半圆曲线的组合D、等腰三角形与椭圆曲线的组合正确答案：B67.右图中直径尺寸注法错在：（）A.尺寸起止符号应为短斜线B、尺寸数字不能水平注写C、尺寸数字应注写在圆内D、尺寸数字注写的引出线不应从尺寸线端点引出正确答案：D69、右图所示平面的类型是：（）A、铅垂面B、正平面C、侧平面D、任意倾斜平面正确答案：B70、下图所示正垂面圆O的水平投影是：（）A、直线B、椭圆C、圈D、双曲线正确答案：B2、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（）A、平行于ab'B、垂直于a'b’C、平行于ab5、在下图中已知形体的正面投影和水平投影，则与其吻合的轴测图是：（）A、AB、BC、CD、D正确答案：C6、右图中两直线的相对几何关系是：（）A、相交B、交错C、平行D、交错垂直正确答案：B11、下图所示ABCDE平面的类型是：（）A、正垂面B、铅垂面C、侧垂面17、下图所示三棱柱与半球相贯，相贯线的空间形状是：（）A、圆曲线.椭圆与椭园的组合B、空间曲线C、圆曲线.圆曲线与圆曲线的组合D、椭圆.椭圆与椭园的组合正确答案：C19、下图为截切后正四棱锥的投影，正确的水平投影是：（）A、AB、BC、CD、D正确答案：B20、下图所示圆锥波正垂面P所截，其截交线的形状是：（）A、三角形B、椭圆与直线28、下图中已知园锥表面上一点M的正面投影m'，补画其水平投影m的正确作图方法是：（）A、AB、BC、CD、D正确答案：A31、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（）A、AB、BC、CD、D正确答案：A32、在下图中用辅助投影法求三角形ABC平面的水平倾角a时，新投影轴应：（）A、平行于a'c'B、垂直于a'c'C、平行于ab34、下图所示组合体，正确的左侧立面图是：（）A、AB、BC、CD、D正确答案：D43、下图所示圆柱被两平面所截切，切口的空间形状是：（）A、椭圆与椭园的组合B、椭圆与矩形的组合C、椭圆与双曲线的组合D、圆与矩形的组合正确答案：B53、下图所示球与圆锥相贯，相贯线的空间形状是：（）A、圆B、空间曲线C、矩形54、下图所示C.D两是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：B59、下图所示AB直线与三角形CDE平面的相对几何关系是：（）A、AB在三角形CDE内B、AB与三角形CDE相交不垂直C、AB与三角形CDE垂直D、AB与三角形CDE平行正确答案：D69、下图所示五棱柱表面上一点K，其正确的侧面投影是：（）A、AB、BC、CD、D正确答案：B52、下图所示AB.C.D四点中位于H面上的点是：（）A、A点B、B点C、C点D、D点正确答案：D53.下图所示A、D两点是：（）A、V面投影重影点B、H面投影重影点C、W面投影重影点D、非投影重影点正确答案：C3.在下面的投影图中，表示交错两直线的是：（）A、AB、BC、CD、D正确答案：DA、平行B、相交C、相交垂直D、交错正确答案：B59、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示AB、CD两直线的相对几何关系是：（）A、平行B、相交C、相交垂直A、平行B、相交C、相交垂直D、交错正确答案：D9、下图所示正平面P与三角形平面ABC的交线是：（）A、正平线B、水平线C、铅垂线D、一般倾斜直线正确答案：A9、下图所示K点在球面上的位置是：A、球面的左下前部B、球面的右下前部C、球面的左上前部D、球面的右上后部9、下图为截切后正圆柱的三面投影，正确的H面投影是：A、AB、BC、CD、D正确答案：C2、徒手画圈草图时：（）A、只是不需要固定图纸，其它与仪器图相同B、可以了草随意一些C、所有图线一样，没有粗中细线型的要求D、画线靠徒手，定位靠目测，必须保持线型明确，比例协调正确答案：D3、多面正投影法的优点是：（）A、直观性强B、富有立体感和真实感C、绘图简便，立体感强D、绘图简便，度量性好正确答案：D5、下面哪一个性质不是中心投影法和平行投影法共有的基本性质？（）A、同素性B、从属性C、积聚性D、平行性正确答案：D17、绘图比例是：（）A、图形与实物相应要素的线性尺寸之比B、实物与图形相应要素的线性尺寸之比C、比例尺上的比例刻度D、图形上尺寸数字的换算系数正确答案：A26、正投影法是指：（）A.投射线都相交于投射中心，投射出形体投影的方法B、投射线互相平行且垂直于投影面，投射出形体投影的方法C、由互相平行的投射线投射出形体投影的方法D.投射线互相平行且倾斜于投影面，投射出形体投影的方法正确答案：B28、下面哪一个性质不是平行投影法特有的基本性质（）A.平行性B、定比性C、相似性D、接合性正确答案：D29、工程上常用的图示方法中使用最广泛的是那一种？（）A、多面正投影法B、轴测投影法C、标高投影法31、平行投影法中图形的相仿性是指：（）A、相似性B、全等性C、平面图形非退化的平行投影D、平行性正确答案：C32、手工绘制工程图时，在底稿上加深描黑的次序一般应该为：（）A、先上后下，先左后右，先曲后直，先粗后细B、由绘图者随意确定C、只需加深描黑相实线，细实线就用作图线D、先粗后细，其它随意正确答案：A42、下面关于轴测投影的说法哪一个是正确的？（）A、直观性强，有一定的度量性B、最具有真实感，但作图太繁杂费时C、绘图简便，有立体感，无度量性D、绘图简便，度量性好，无立体感正确答案：A43、制图标准是在全国范围内使图样标准化，规范化的统一准则。

2014年秋<建筑识图与构造》半期试卷一、填空（2分×10=20分）1.A2的图纸幅面尺寸为____________mm。

2.图样中的单点长画线在较小图形中绘制有困难时，可用____________代替。

3.比例宜写在图名的____________方，字的基准线应取平。

4. 绘图时不论选用多大的比例，所标注的尺寸数字均为图形的____________。

5.一个完整的尺寸标注包括______ 、______ 、______ 和______ 所组成。

.6.三个投影视图的排放尺度关系应保持“长对正，，______________”二、选择（3分×10=30分）1. 关于图纸的标题栏在图框中的位置，下列叙述正确的是( )。

A、配置在任意位置B、配置在右下角C、配置在左下角D、配置在图中2、根据《房屋建筑制图统一标准》（GB/T50001-2001）工程字体采用（）。

A、宋体B、长仿宋体C、黑体D、楷体3. 关于斜投影的定义，下列叙述正确的是( )。

A、投射线与投影面相倾斜的投影B、投影物体与投影面相倾斜的投影C、投射中心与投影面相倾斜的投影D、投射线相互平行且与投影面相倾斜的投影4. A、B、C……点的水平投影用( )表示。

A、a″、b″、c″……B、a、b、c……C、a′、b′、c′……D、A、B、C……5、物体在水平投影面上反映的方向是（）A、上下、左右B、前后、左右C、上下、前后D、上下、左右6. 点的正面投影，反映( ) 、z坐标。

A、oB、yC、xD、z 7．空间直线与投影面的相对位置关系有一般位置直线、投影面( )和投影面平行线3种。

A、倾斜线B、垂直线C、正垂线D、水平线8. 正垂线平行于( )投影面。

A、V、HB、H、WC、V、WD、V9. 一般位置直线( )于三个投影面。

A、垂直B、倾斜C、平行D、包含10．在尺寸标注中，尺寸线为（）。

A、粗实线B、点划线C、细实线D、虚线三、判断题：（2分×5=10分）1、丁字尺是用来画水平线的。

大工22秋《画法几何与工程制图》在线作业2
一、单选题
1.轴测投影中，投射线垂直于轴测投影面，得到的图形为()。

A.正轴测图
B.斜轴测图
C.反轴测图
D.三面投影图
答案：A
2.一个垂直于圆柱轴线的平面与圆柱相交，其截交线是()。

A.双曲线
B.抛物线
C.圆
D.椭圆
答案：C
3.一个平行于圆锥面上一条素线的平面与圆锥相交，得到的截交线的形状是()。

A.椭圆
B.圆
C.双曲线
D.抛物线加直线段
答案：D
4.某两条直线在两个投影面上的投影平行，在另一个投影面上的投影相交，则二者()。

A.平行
B.交叉
C.相交
D.以上选项均不正确
答案：B
5.下面论述中，不属于正等轴测图性质的是()。

A.投射方向垂直于轴测投影面
B.轴间角均为120度
C.轴向伸缩系数相等
D.由斜投影方法得来
答案：D
二、多选题
1.下列选项中，可能是圆锥上的截交线的有()。

A.三角形
B.圆形
C.椭圆形
D.矩形。
