机泵维修钳工装配图识图一、读轴套零件图并回答问题(图1)1、该零件的名称是，材料是，比例是，属于比例。
2、该零件共用了个图形来表达，其中主视图作，A—A是图，B—B是，D—D是，还有一个是。
3、在主视图中，左边两条虚线的距离是，与两条虚线右边相连圆的直径是。
中间正方形的边长是。
中间40长的圆柱孔的直径是。
4、该零件长度方向的尺寸基准是，宽度和高度方向的尺寸基准是。
5、主视图中，227和142±0.1属于尺寸，40和49属于尺寸。
①所指的曲线是与的相贯线，②所指的曲线是与的相贯线。
6、尺寸Øl32±0.2的最大极限尺寸是，最小极限尺寸是，公差是。
7、局部放大图中③所指位置表面粗糙度是。
8、轴套零件上表面Ra值要求最小的是，最大的是。
9、◎Ø0.04 C 表示：圆柱的对圆柱孔轴线的公差值为。
10、在图中标出轴套左端面对Ø 60H7轴线的垂直度公差0.02mm0.06 C表示：。
11、图中④尺寸为，其表面粗糙度为。
(图1)二、读齿轮油泵装配图并回答问题(图2)1、齿轮油泵由种共个零件组成，其中有种共个标准件，标准件的名称规格是。
2、齿轮油泵共用了个图形来表达，其中主视图作了剖视和剖视，左视图采用了画法，并有处作了，图中A、B是。
3、装配图中，尺寸Ø14、Ø15是尺寸，尺寸65是尺寸，尺寸70是尺寸，尺寸28.560-0.003是尺寸，尺寸110、86、96是尺寸。
4、尺寸Ø35中，Ø35是、H7是f6是，它们属于制的配合。
Ø14属于制的配合。
5、件7垫片的材料是，件8填料的材料是，它们在油泵中起的作用。
件5从动齿轮中间有上、下两个小通孔，起作用。
6、尺寸G3/8中的G表示，3/8表示。
7、件3泵盖与件1泵体属于联接，件1泵体与件9压紧螺母属于联接。
8、若主动齿轮(左视图)顺时针方向转动，则进油口为，出油口为。
项目三--识读零件图---任务一-识读简单轴类零件图
编制者：审核者：使用者：编号：QCJXJC0301
项目三识读零件图
任务一识读简单轴类零件图
高（）班组姓名教师评价: 编制人：审核人：
【学习目标】
1、了解零件图的作用和包含的内容
2、学会分析视图并掌握尺寸标注
3、学会分析与总结的方法，并能学以致用；
4、激情投入，疯狂记忆，体验学习的快乐。
视图分析重点：对零件图视图表达的具体运用难点：【使用说明与学法指导】
1.根据上一节课的内容，熟记基础知识。
自主高效预习，提升自己的理解能力.
2.先利用20分钟，精读教材P25-P29页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案题目
3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处.
【预习案】一、教材助读
1.零件图
表达单个零件形状、大小和特征的图样，也是在制造和检验机器零件时所用的图样，又称零件工作图。
在生产过程中，根据零件图样和图样的技术要求进行生产准备、加工制造及检验。
因此，它是指导零件生产的重要技术文件。
2.砂轮越程槽
越程槽是磨削加工时用的.砂轮的柱面和端面之间有个圆角,这个角很难控制,并且不稳定,工艺上没法利用,在需要台阶轴的外径和台阶端面时,夹角处没法磨到所需的精度和粗糙度,于是就在外径和台阶相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽,简称越程槽。
如,内园和台阶,V型槽,T型槽等等。
3.定位尺寸
用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸。
4.倒角
倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些.
5.退刀槽
在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具并将工序加工到毛坯底部，常在待
加工面末端，预先制出退刀的空槽，称为退刀槽。
为在加工时便于退刀，且在装配时与相邻零件保证靠紧，在台肩处应加工出退刀槽。
退刀槽和越程槽是在轴的根部和孔的底部做出的环形沟槽。
沟槽的作用一是保证加工到位，二是保证装配时相邻零件的端面靠紧。
一般用于车削加工中的（如车外圆，镗孔等）叫退刀槽
5
/ 1
项目三---任务一识读零件图识读简单轴类零件图---二、零件图识读

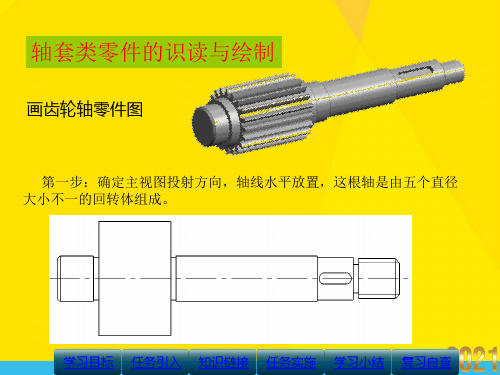

该零件选用了两个视图，主视图（结合尺寸）已将齿轮轴的主要结构表达清楚了，观察可知该零件由零件两端及轮齿两端有倒角，最大圆柱上制有轮齿，最右端圆柱上有一键槽，几段不同直径的回转体组成，最大直径处两端面有砂轮越程槽。
尺寸标注：均从该端面注出；图中的的中心轴线；长度基准为左端面，尺寸17mm,145mm该零件的径向基准为圆柱
，退刀槽宽2mm半径1.5mm的倒圆角一处；、25mm，其余均为定形尺寸；倒角C1.5有两处；定位尺寸有6mm 。
深度为0.5mm
：认真阅读教材，完成以下题目的图样；________和________、零件图表达单个零件________、1 的重要技术文件；零件图是指导________2、
,就叫砂轮越程槽；________相交处将外径和台阶的根部各车去一些,形成一个槽和3、在
________ _________________________________.；、倒角的好处是使好处是使4，预先制出退刀的空槽，称为退刀_________、5为便于退出刀具并将工序加工到毛坯底部，常在待加工面槽。
和正确、、（包括、、、和等），用一组视图、6。
地表达出零件的
【我的疑惑】
探究案【】一、根据上图齿轮轴的零件图，试着回答下列问题：5
/ 2
项目三--识读零件图---任务一-识读简单轴类零件图
（1）齿轮轴选用的材料为，模数是，零件图所选用的比例为；
（2）齿轮轴零件图共有个图形。
分别采用的表达方法是和。
（3）齿轮轴的长度为，最大直径为；
（4）齿轮轴的径向基准为，长度基准为；
（5）齿轮轴退刀槽的宽度为，键槽的定位尺寸为；
（6）齿轮轴表面粗糙度的最高要求为μm，最低要求为μm；
（7）?48f7是齿轮轴轮齿部分的直径尺寸。
48为，f7为。
（8）移出断面中所示键槽的宽度为 mm，轴向定位尺寸为 mm。
二、判断题：
1、零件图是指导零件生产的重要技术文件。
（）
2、可以不设置砂轮越程槽。
（）
3、定位尺寸就是零件的对称轴线。
（）
4、退刀槽是为了加工时方便退刀。
（）
5、砂轮越程槽必须开在轴的最大直径处。
（）
三、试着回答零件图必须包括几方面的内容？分别是什么？
训练案】【一、简答题
1、零件图的作用?
2、砂轮越程槽的作用？
3、定位尺寸的概念？
4、退刀槽的作用？
5
/ 3
项目三--识读零件图---任务一-识读简单轴类零件图
二、选择题：
1、表达轴类零件一般需要（）
A、一个基本视图
B、二个基本视图
C、三个基本视图
D、四个基本视图
2、轴套类零件选择主视图安放位置时，应采用（）。
A、加工位置
B、工作位置
C、形状特征最明显
D、任意位置
3、在下图的A-A断面图中，选出正确的断面图（）。
三、简单叙述零件图识读的一般步骤
四、齿轮轴零件图中表面粗糙度的要求不同的原因是什么？
5
/ 4
项目三--识读零件图---任务一-识读简单轴类零件图
