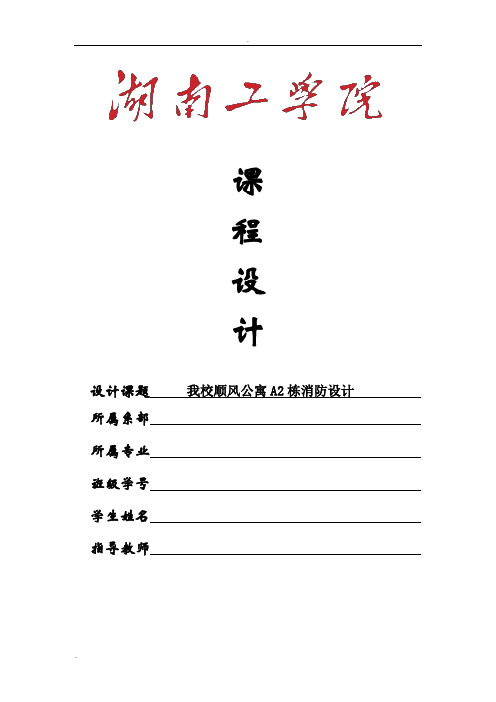

课程设计设计课题我校顺风公寓A2栋消防设计所属系部所属专业班级学号学生姓名指导教师课程设计（论文）任务书学院专业学生姓名：学号：专业：1.设计题目: 我校顺风公寓A2栋消防设计2.设计期限：自2012年月日开始至2012年月日完成3.设计原始资料：（1）基本生产资料与平面布局图；（2）基本的消防设备设施与消防现状资料；（3）设计规范或者标准（4）相关参考书籍。
4. 设计完成的主要内容：根据文章的内容来确定；如（1）灭火器的布置设计；（2）火灾探测报警系统；（3）消防自动喷淋系统设计；（4）火灾危险性评价等5. 提交设计（设计说明书与图纸等）及要求：提交一份某企业消防方面的设计报告（或论文）以及相关的设计图纸若干张（根据图内容的繁简可以选用适当的版面A1、A2或者A3）。
要求语句通顺、层次清楚、推理逻辑性强，设计改进明确、可实施性强。
报告要求用小四号宋体、A4纸型打印；图纸部分要求严格按照作图规范绘制（可出Auto CAD图，也可出手工图），采用国际统一标准符号和单位制，并打印。
6. 发题日期：2012年月日指导老师：学生：目录1.前言 (1)2.A2学生公寓简介 (1)3学生公寓火灾危险性分析 (2)3.1学生公寓的火灾特点 (2)3.2学生公寓的火灾危险性等级 (3)3.3学生公寓的耐火等级 (3)4.A2栋学生公寓防火分区划分 (5)4.1防火分区划分 (5)4.2防火间距 (6)5.A2栋公寓灭火器配置 (7)5.1灭火器的配置标准 (7)5.2灭火器最大保护距离 (7)5.3灭火器的选择 (8)5.4灭火器的配置要求 (8)5.5灭火器的配置计算 (9)6.安全疏散 (12)7.火灾自动报警系统设计 (14)7.1火灾探测器 (15)7.2手动报警按钮 (16)7.3报警控制及火灾联动 (17)8.结束语 (17)参考文献 (18)附图 (19)1.前言随着当代科学技术飞速发展，世界经济建设的快速增长。
消防设计方案引言概述：消防设计方案是为了保障建筑物和人员的安全而制定的一系列措施和规范。
它涉及到建筑物的防火构造、消防设备的选型和布置、人员疏散通道的设计等方面。
本文将从五个部分详细阐述消防设计方案的内容。
一、防火构造设计1.1 防火墙的设置：根据建筑物的用途和高度，合理设置防火墙，以阻止火势蔓延。
1.2 防火分区的划分：将建筑物划分为多个防火分区，通过设置防火门和防火窗，限制火势的传播。
1.3 防火材料的选择：选择符合国家标准的防火材料，如防火涂料、防火板等，提高建筑物的防火性能。
二、消防设备选型和布置2.1 灭火器的选择：根据建筑物的用途和面积，选择适合的灭火器，如干粉灭火器、二氧化碳灭火器等。
2.2 自动喷水灭火系统的布置：根据建筑物的结构和用途，合理布置自动喷水灭火系统，确保火灾发生时能及时进行灭火。
2.3 火灾报警系统的设置：安装火灾报警器、感烟探测器等设备，及时发现火灾并采取相应的措施。
三、人员疏散通道设计3.1 安全出口的设置：合理设置安全出口，确保人员能够快速疏散。
3.2 疏散通道的宽度和材料：根据建筑物的人员容量和用途，确定疏散通道的宽度和使用的材料。
3.3 疏散标识的设置：在疏散通道中设置疏散标识，指示人员正确疏散的方向。
四、消防设施维护管理4.1 定期检查消防设备：定期对消防设备进行检查和维护，确保其正常运行。
4.2 培训人员火灾应急知识：组织人员进行火灾应急知识培训，提高应对火灾的能力。
4.3 定期演练火灾逃生：定期组织火灾逃生演练，让人员熟悉疏散通道和灭火器的使用方法。
五、与相关部门的沟通合作5.1 消防设计方案的审批：与消防部门进行沟通，提交消防设计方案并获得审批通过。
5.2 消防设备的验收：与消防部门进行验收，确保消防设备符合相关标准和规定。
5.3 建立消防安全管理制度：与相关部门合作，建立消防安全管理制度，定期进行检查和评估。
结论：消防设计方案是确保建筑物和人员安全的重要措施。
目录摘要 (2)第1章绪论 (3)1.1设计题目及工程概况 (3)1.2设计目的及设计要求 (3)1.3设计程序及设计原则 (3)第2章方案论证 (5)2.1火灾自动报警系统的形式 (5)2.2消防系统接地 (5)第3章具体设计过程 (6)3.1火灾自动报警系统 (6)3.1.1火灾自动报警系统的分类 (6)3.1.2火灾自动报警系统形式的选择 (6)3.1.3探测器的选择及布置 (7)3.1.4手动报警按扭的选择及布置 (10)3.2消防联动控制系统 (10)3.3消防应急广播系统 (11)3.4消防电话系统 (11)第4章设计图纸 (12)4.1消防报警联动设计说明及图例 (12)4.2消防报警及联动系统图 (12)4.3一层消防平面图 (12)4.4二层消防平面图 (12)4.5三层消防平面图 (12)4.6六层消防平面图 (12)4.7九层消防平面图 (12)4.8电梯间消防平面图 (12)第5章结束语 (13)第6章心得体会 (14)第7章参考文献 (15)摘要该建筑地供十三层，地下一层，地上十二层。
为二类建筑，防火等级为二级。
设计的内容包括：火灾自动报警系统、消防联动控制系统、消防应急广播系统、消防电话系统等，采用集中报警控制系统。
通过对此建筑的消防设计，尽量减少火灾的发生。
本设计采用的消防产品是北大青鸟系列消防产品，其具有多方面的先进性、可靠性和方便性。
第一章绪论1.1 设计题目及工程概况（1）设计题目：长春市宽城区法院审判办公楼消防设计。
（2）工程概况：该建筑共十三层，地下一层。
地上十二层。
设计的内容包括：火灾自动报警系统、消防联动控制系统、消防应急广播系统、消防电话系统等。
1.2设计目的及设计要求目的：1 通过课程设计，使学生对所学的消防控制系统知识进行全面的复习和总结，巩固所学的理论知识。
2 使学生通过理论与实践相结合，提高其分析问题和解决问题的能力。
3 使学生学会使用规范、规程、标准及有关设计资料。
消防工程毕业设计【篇一：消防工程毕业设计_secret】二十五层住宅消防工程毕业设计河池金都二十七层商品楼消防工程设计本设计为河池金都房地产楼建筑给排水系统设计与消防系统设计（地上二十五层，地下一、二层）。
消防给水系统：包括消防栓用水量和湿式自动喷淋灭火系统；地下室消防贮水池贮备2小时室内消防栓用水量和1小时自动喷淋灭火系统用水量，火灾前10分钟消防用水由天面消防水箱供给。
关键词：高层建筑消火栓给水系统；自动喷水灭火系统；一、概述该综合楼是一栋二十七层的综合住宅建筑。
地上二十五层，地下一、二层；地下室功能为平时汽车库、发电机房、消防水池。
水泵机组、水池设于地下一层。
四～二十五层为住宅，二十五层为复式住宅，具体构成及房屋布局见二十五层平面与四～二十四层平面相似。
天面层设有高位水箱。
根据建筑的性质、用途等要求，要求消防给水安全可靠，设置独立的消火栓系统及自动喷水系统。
每个消火栓箱的设按钮，消防时直接启动消防泵，生活用水泵要求自动启动，管道全部暗装敷设。
二、建筑消防系统本建筑地下部分深7.2米，地面部分高84.60米，按高层民用建筑设计防火规范，自动喷水灭火系统设计规范规定：消火栓用水量室外15l/s,室内30l/s，每跟竖管最小流量10l/s,每支水枪最小流量5l/s。
本建筑属于危险等级一级，设计喷水强度8l/min〃m2，设计作用面积160m2。
火灾延迟时间：消火栓系统以2h计；自动喷水灭火系统以1h计。
室内消防灭火总水量148.60m3，自动喷水灭火总水量为127.62m3，消防前十分钟储水量24.8m3。
1、室外消火栓系统建筑附近120m内有市政消火栓可利用，故建筑不需要自己设室外消火栓。
2、室内消火栓系统建筑总高84.60m，规范规定静水压大于80m时系统需要分区，故本建筑室内消火栓系统采取分区。
管网竖向及水平形成环网，且保证相邻两支消火栓水枪充实水柱同时到达室内任何部位，系统消火栓水枪充实水柱不小于10m。
XXXXXXXXXXXXXXX建设项目消防设计专篇编制单位：XXXXXXXXXXXXXXX编制时间：XXXX.XX一、建筑专业消防设计1、工程概况：本工程建设单位为XXXXXX，基地位于XXXXXXXX。
本工程包含XXX、XXX。
总建筑面积XXXXX㎡。
XXX：框架结构，地上5层，建筑高度20.00m，建筑面积12228.34㎡。
建筑使用功能：XXXXXXX，首层设置消防控制室。
XXX：框架结构，地上1层，建筑高度4.05m，建筑面积13.50㎡建筑使用工程：XX。
2、建筑分类和耐火等级XXX：多层公共建筑工程等级：二级耐火等级：二级XXX：单层公共建筑工程等级：三级耐火等级：二级3、总平面设计1）疏散点：本工程场地条件比较有利，主要疏散节点位于建筑南侧，临南环路。
2）建筑间距：本工程与周边多层民用建筑之间均能满足不小于6米的防火间距。
3）消防控制室及高位消防水箱：本工程消防控制室设置于一层；消防水池埋地式，设置于建筑西南角外；高位消防水箱位于屋顶层。
4、防火分区安全疏散及单体设计1）防火分区：XXX防火分区遵照《建筑设计防火规范》GB50016-2014（2018版）的表5.3.1。
地上部分每层均为一个防火分区，具体划分详施工图防火分区示意图。
每个防火分区面积不大于2500平方米，安全出口不少于两个。
每个防火分区的安全出口及疏散距离均能满足要求。
窗间墙、窗槛墙均满足防火要求。
管道及洞口穿越防火墙时，用防火封堵材料将墙与管道、洞口之间空隙紧密填实。
2）外保温：外墙外保温材料无机轻集料保温砂浆，燃烧性能A 级；屋面保温材料为挤塑聚苯板，燃烧性能B1级。
3）室内装修材料：教室、公共教学用房、门厅、走道、楼梯间、配电间、电井、消防控制室的顶棚和吊顶均采用燃烧性能等级为 A 级的内装修材料;其它部位的顶棚和吊顶采用燃烧性能等级不低于B1级的内装修材料。
4）安全疏散:地上建筑房间内任一点到该房间直接通向疏散走道的疏散门的距离，不大于22m。
建筑消防工程课程标准一、概述建筑消防工程是指为了预防和控制火灾，保障人身安全和财产安全而进行的一系列工程措施。
建筑消防工程课程旨在培养学生对建筑消防工程的理论与实践知识的掌握，使其能够全面了解建筑消防的基本原理和技术要求，具备独立完成一般建筑消防设计与规划工作的能力。
二、课程目标本课程旨在培养学生具备以下能力：1. 理解建筑消防工程的重要性和作用，明确保障生命安全和财产安全的目标；2. 掌握建筑消防工程的基本原理和理论知识，了解火灾的发生机理和扩散规律；3. 熟悉建筑消防工程相关法律法规和标准，能够进行合规设计和检测；4. 能够运用专业软件进行建筑消防系统设计、施工与维护；5. 具备独立进行一般建筑消防设计与规划工作的能力。
三、课程设置1. 建筑消防工程导论本课程主要介绍建筑消防工程的概念、发展历程、目标和基本原理，使学生了解建筑消防的基本概念和重要性。
2. 火灾动力学本课程主要讲解火灾的发生机理和扩散规律，包括燃烧理论、火灾三要素、火灾的传播方式和速度等相关知识，为后续课程的学习打下基础。
3. 建筑消防法规与标准本课程重点介绍建筑消防相关法律法规和标准，包括国家和地方的建筑消防法规要求、建筑消防设计规范等，使学生了解建筑消防设计时需要遵循的法律法规和标准。
4. 建筑火灾控制与疏散本课程涵盖建筑火灾控制系统的设计原理和技术要求，包括火灾自动报警系统、消防给水系统、灭火系统等。
同时也介绍建筑疏散设计和疏散途径的规划要求。
5. 建筑消防工程实务本课程主要包括建筑消防工程的设计、施工和维护等实践内容。
学生将通过案例分析和实地考察等形式，了解建筑消防工程的实际应用和操作技术。
四、教学方法1. 理论授课：通过教师讲授、多媒体演示等形式，系统介绍建筑消防工程的相关理论知识。
2. 实践操作：通过实验、案例分析、模拟演练等方式，提高学生的实际操作能力和解决实际问题的能力。
3. 实地考察：组织学生参观建筑消防工程实施现场，了解消防系统设备的实际安装和维护情况。
火灾消防报警系统课程设计一、课程目标知识目标：1. 学生能够理解火灾消防报警系统的基本构成、工作原理及其在建筑安全中的重要性。
2. 学生能够掌握火灾报警控制器、感烟探测器、手动报警按钮等主要设备的功能和作用。
3. 学生能够描述火灾消防报警系统的安装、调试及维护的基本要求。
技能目标：1. 学生能够运用所学知识分析火灾消防报警系统的故障原因，并提出相应的解决方法。
2. 学生能够设计简单的火灾消防报警系统方案，并进行模拟安装和调试。
3. 学生能够运用消防报警系统进行紧急情况下的报警操作。
情感态度价值观目标：1. 培养学生关注消防安全，提高防火意识，养成安全用电、用火的好习惯。
2. 培养学生团结协作、积极参与实践操作的意识，提高动手能力。
3. 增强学生的责任感，使其明白在火灾发生时，正确使用消防报警系统的重要性。
课程性质：本课程为应用实践性课程，结合课本知识，注重培养学生的实际操作能力和消防安全意识。
学生特点：六年级学生具备一定的认知能力和实践能力，对新鲜事物充满好奇心，善于合作学习。
教学要求：教师需运用生动的案例、互动式的教学方法，引导学生掌握火灾消防报警系统的相关知识，提高实践操作能力，同时注重培养学生的消防安全意识。
在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 火灾消防报警系统基础知识- 火灾消防报警系统的定义及作用- 火灾消防报警系统的基本构成及工作原理2. 火灾消防报警系统主要设备- 火灾报警控制器的作用及分类- 感烟探测器、手动报警按钮等设备的功能和原理- 系统设备间的连接与通信3. 火灾消防报警系统的安装与调试- 系统安装位置及布线要求- 设备的安装方法及注意事项- 系统调试的基本步骤及方法4. 火灾消防报警系统的维护与故障处理- 系统日常维护保养方法- 常见故障现象及原因分析- 故障处理流程及方法5. 消防安全意识培养- 火灾发生时的应对措施- 消防报警系统在紧急情况下的正确使用- 消防安全知识普及与实践教学内容安排与进度：第一课时：火灾消防报警系统基础知识第二课时：火灾消防报警系统主要设备第三课时：火灾消防报警系统的安装与调试第四课时：火灾消防报警系统的维护与故障处理第五课时：消防安全意识培养与实践操作教学内容与教材关联性：本教学内容与教材中“建筑电气消防安全”章节相关，涵盖火灾消防报警系统的基本概念、设备、安装、调试、维护及消防安全意识等方面，确保教学内容科学、系统、全面。
中南大学土木工程学院消防工程概预算课程设计班级学号姓名指导老师成绩评定教师签名评定时间消防工程系2015年6月8日消防工程概预算课程设计编制说明书此次课程设计中我主要是设计七、八两层楼的喷淋系统工程量清单。
清单中标价的单价包括人工费、材料费、施工机械使用费和管理费及利润的单位全是元，并且由于七八两层楼的喷头以及网管系统比较简单，所以分部分项清单中人工费、材料费、机械费、管理费都相对其他楼层比较少，下面我来介绍分部分项工程量清单、措施项目清单计价表、其他项目计价表以及规费、税金项目清单与计价表中各项数据的计算过程。
一、分部分项清单计价表人工费=单价人工费*工程数量=7713.78，其中包括各种尺寸的热侵镀锌钢管、给水管、排水管、水喷头、水流指示器以及末端试水装置，所以清单中的人工费是所有设施人工费的总和。
材料费=单价材料费*工程数量=15804.02，其中包括各种尺寸的热侵镀锌钢管、给水管、排水管、水喷头、水流指示器以及末端试水装置，所以清单中的材料费是所有设施材料费的总和。
机械费=单价机械费*工程数量=878.42，其中包括各种尺寸的热侵镀锌钢管、给水管、排水管、水喷头、水流指示器以及末端试水装置，所以清单中的机械费是所有设施机械费的总和。
管理费=单价管理费*工程数量=4363.19，其中包括各种尺寸的热侵镀锌钢管、给水管、排水管、水喷头、水流指示器以及末端试水装置，所以清单中的管理费是所有设施管理费的总和。
分部分项工程费=人工费+材料费+机械费+管理费=7713.78+15804.02+878.42+4363.19=28179.41二、措施项目清单计价表措施项目清单计价表中所有费率以及计价基础都是根据网上广联达所提供。
安全文明施工费=（人工费+材料费+机械费）*费率=（7133.78+15804.02+878.42）*1.2%=285.79夜间施工费=人工费*费率=7133.78*0.5%=35.67二次搬运费=人工费*费率=7133.78*0.5%=35.67冬雨期施工=（人工费+管理费）*费率=（7133.78+4363.19）*1.2%=137.96大型机械设备进出场及安拆费=（人工费+机械费）*费率=（7133.78+878.42）*0.7%=56.09施工排水=（人工费+机械费）*费率=（7133.78+878.42）*0.5%=40.06 施工降水=（人工费+机械费）*费率=（7133.78+878.42）*0.5%=40.06地上、地下设施、建筑物的临时保护措施=（人工费+材料费+管理费）*费率=（7133.78+15804.02+4363.19）*0.9%=1255.85合计=安全文明施工费+夜间施工费+二次搬运费+冬雨期施工费+大型机械设备进出场及安拆费+施工排水费+施工降水费+地上、地下设施、建筑物的临时保护措施费=285.79+35.67+35.67+137.96+56.09+40.06+40.06+1255.85=1887.1 5三、其他项目清单计价表其他项目清单计价表中计价单位为元，并且其中的计价基础和费率都是由网上广联达上查找出来的。
建筑消防课程设计 Updated by Jack on December 25,2020 at 10:00 am 《建筑消防技术》课程设计 摘要 本次设计为长春市服装加工厂建筑消防工程设计及计算。工程地点为吉林省长春市。工程概况：占地面积约为1250m2。有地下室，地上部分共有5层，层高为，建筑高度为21m。室内外高差为.地下室内有水泵房。该建筑防火等级属于中危险级Ⅰ级，设计内容包括消火栓系统，自动喷洒系统。 室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。在火灾发生时能及时有效的灭火。本设计中消火栓给水管网呈环状布置，各消火栓箱内设消防水泵启动电钮，能直接启动消防泵。室外设地下式水泵结合器，保证消防安全可靠。并进行消火栓系统的水力计算及水泵的选型。 自动喷水灭火系统，是在火灾发生的情况下，能自动开启喷头喷水灭火，以保障人身和财产安全的一种灭火系统。本设计中每层楼设闭式自动喷水系统。自动喷水灭火系统的管道成枝状管网布置。自动喷水灭火系统由水源、加压贮水设备、喷头、管网、报警装置等组成。并进行自动喷水系统的水力计算及水泵的选型。
关键词：建筑消防 消火栓 自动喷水 设计 目录 第一章 工程概况 本次设计为长春市服装加工厂建筑消防工程设计及计算。工程地点为吉林省长春市。夏季最高温度为38℃，冬季冻土厚度为。本工程占地面积约为1250m2。有地下室，地上部分共有5层，层高为，建筑高度为21m，室内外高差为。地下室内有水泵房。该建筑防火等级属于中危险级Ⅰ级，设计内容包括消火栓系统，自动喷洒系统。 城市给水管网管径为200 mm，管顶埋深 m，城市可靠供水压力50Kpa。电源、城市可提供一路独立电源。 室内消火栓给水系统一般由水源、室内消火栓给水管网、室内消火栓、系统附件、屋顶水箱及稳压设备组成。 自动喷水灭火系统是指由洒水喷头、报警阀组、水流报警装置等组件以及管道、供水设施组成的自动灭火系统。自动喷水灭火系统是一种在火灾发生时，能自动打开喷头喷水灭火并同时发出火灾信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。 第二章 消火栓系统设计 消火栓系统方案设计 消火栓的选用 消火栓系统由消火栓给水泵、消火栓、消防管道、水泵接合器组成。 室内消火栓给水管网布置为环状，与临时高压给水系统相连。当其中一条进水管发生故障时，另一条仍能供给系统所需用水量。该厂房火灾危险性为丙类，且体积大于5000m3。根据《消防给水及消火栓系统技术规范GB50974-2014》，室内消火栓消防用水量为20L/s，每根竖管最小流量为15L/s，同时使用消防水枪数为4支。 室内消火栓水枪的充实水柱不应小于10m，取10m。消火栓口径应为65m，水枪口径应为19m。消防水龙带长度为25m，为衬胶水带，直径65 mm，长25 m。室内消火栓应设在明显易于取用的地点，栓口离地面高度宜为，其出水方向宜与设置消火栓的墙面相垂直。
管材的选择 消火栓管道安装要求与生活给水管基本相同，管材采用热镀锌钢管。连接方式为沟槽连接。消火栓立管管径为DN125mm，消火栓口径为DN65 mm。
消火栓系统的布置 室内消火栓给水管网布置为环状，与临时高压给水系统相连。每层设4套消火栓，地下一层设1套消火栓，顶层水箱间设1套试验用消火栓。底层换装管网与水泵接合器和给水泵相连，顶层换装管网与水箱相连。 消火栓的保护半径 消火栓保护半径按下式计算： 𝑅=0.8𝐿+𝑆𝑘𝑐𝑜𝑠45°=0.8×25+10×𝑐𝑜𝑠45°=27𝑚 式中 L——水带长度，m，应乘以折减系数，水带长度为25m； Sk——水枪充实水柱长度，m，为10m。 在消火栓平面布置时，结合建筑平面图，建筑防火分区，分别以27m为消火栓保护半径，室内消火栓应设在明显易于取用的地点。
消火栓系统水力计算及水泵选用 水力计算 (1)水带阻力损失 本设计中，19mm的水枪配65mm的水带，衬胶水带阻力较小，室内消火栓水带多为衬胶的。本设计中亦选择衬胶水带。 水带水头损失为： 𝐻𝑑=𝐴𝑑𝐿𝑑𝑞𝑥ℎ2=0.00172×25×4.62=0.91𝑚𝐻2𝑂 式中 dH——消防水带阻力损失，mH2O
dA——水带阻力系数，查表得dA=
dL——水带有效长度，m
xhq——水枪喷嘴出流量, L/s，查表得xhq= L/s (2)消火栓口所需水压XhH 𝐻𝑥ℎ=𝐻𝑑+𝐻𝑞+𝐻𝑠𝑘=0.91+13.5+2=16.41𝑚𝐻2𝑂 式中 xhH——消火栓口的水压，mH2O；
qH——水枪喷嘴处水压，mH2O，查表得qH= mH2O
dH——水带的水头损失，mH2O； skH——消火栓栓口水头损失，mH2O，宜取2mH2O (3)消火栓系统水力计算 消火栓水力计算管段划分如下图2-1所示。 1~2管段： 沿程水头损失： ℎ1=𝑖𝐿 𝑖=0.0000107𝑣2𝑑𝑗
−1.3
式中 h1——沿程水头损失，MPa； i——管道单位长度的水头损失，MPa/m； L——管道长度，m，1~2段为； dj——管道的计算内径，m，取值应按管内径减1mm确定，该段为124mm； v——管内水的平均流速，m/s，该段为s。 𝑖=0.0000107𝑣2𝑑𝑗
−1.3
=0.0000107×0.412×0.124−1.3 =0.000028𝑀𝑃𝑎/𝑚 ℎ1=𝑖𝐿=0.000028×4.2=0.00011633𝑀𝑃𝑎=0.011633𝑚𝐻2𝑂 局部水头损失： 局部水头损失为沿程水头损失的20%。 ℎ2=20%×ℎ1=20%×0.011633=0.002327𝑚𝐻2𝑂 其余管段计算见下表2-1。 表2-1 消火栓系统水力计算 管段 流量Q/L/s 管长L/m 管径DN/mm 流速v/m/s i 沿程水头损失h1/m 局部水头损失h2/m 水头损失h/m 1~2 5 125 2~3 10 125 3~4 15 125 4~5 15 125 5~6 20 125 6~7 20 9 125 8~9 20 200 9~10 200 合计 消火栓系统总水头损失为： H=∑ℎ+𝑍+𝑝0
=5.74+16.2+16.41=38𝑚𝐻2𝑂 式中 ∑ℎ——管道沿程和局部的水头损失累计值，mH2O； Z——高差，m,为； P0——最不利点出灭火设备的工作压力，mH2O。
图2-1 消火栓系统水力计算分段
水泵选用 水泵的安全系数取。 水泵扬程为： 𝐻𝑏=1.1×𝐻 =1.1×38=42𝑚𝐻2𝑂 水泵流量为： 𝑄𝑏=1.1𝑄=1.1×20=22𝐿/𝑠 式中 Q——自动喷水灭火系统所需水量，L/s，为20L/s。 消防泵的选用见下表2-1.
消火栓系统水泵接合器选用 消火栓系统水泵接合器采用地下式水泵接合器。消火栓系统水量为20L/s，故水泵接合器水量选10L/s，型号为SQX-100-A。采用水泵接合器2套。地下管道应采取防腐措施。
表2-1 消防水泵的选择 型号 流量L/s 扬程m 转速r/min 轴功率kW 汽蚀余量m 100-65-200A 26 44 2980 16 第三章 自动喷水灭火系统设计
自动喷水灭火系统的选择 自动喷水灭火系统特指由洒水喷头、报警阀组、水流报警装置等组件，以及管道、供水设施组成的自动灭火系统。自动喷水灭火系统是一种在发生火灾时，能自动打开喷头喷水灭火并同时发出火警信号的消防灭火设施，系统在火灾发生后能通过各种方式自动启动，并能同时通过加压设备将水送入管网维持喷头洒水灭火一定时间。 设计中自动喷灭火系统选用标准喷头K=80，水流指示器采用ZSJZ型，信号阀采用AXD71-16型，报警装置采用ZSFZx100型湿式自动喷水报警阀成套安装。喷头安装高度与吊顶平齐，其工作压力。
管道的布置 自动喷水灭火系统报警阀后的管道布置成枝状管网，以减少管径节约投资，同时方便施工与维修。但每根配水支管或配水管的直径不宜小于25毫米。 管道均采用热镀锌钢管，直径小于等于50mm的管道采用丝接，直径大于50mm的管道采用沟槽连接。报警阀前采用内壁不防腐钢管时，可焊接连接。设置吊架和支架位置以不妨碍喷头喷水为原则，吊架距喷头的距离应大于 m，距末端喷头的距离小于 m。 配水管道的工作压力不大于 MPa，并不设置其它用水设施。配水管入口处压力不大于 MPa
喷头的选择与布置
本设计选用标准玻璃球喷头，其动作温度为68℃，公称直径为15mm， K=80。 该建筑的火灾危险等级为中危险I级，设计喷水强度为6L/(min·m2),设计作用面积为160 m2，最不利喷头工作压力为10mH2O。 喷头采用正方形布置，间距为。离墙的距离为和。满足AB≤，≤A≤4m，≤l≤的要求，且布置均匀。 每个喷头的喷水量为： 𝑞=𝐾√10𝑃=80×√10×0.1=1.33𝐿/𝑠 式中：q——喷头出水流量，L/s； p——喷头工作压力，MPa,取 MPa； K——喷头流量系数，标准喷头K=80。
作用面积内的流量为： 𝑄=𝑛𝑞=16×1.33=21.28𝐿/𝑠 式中：Q——系统设计流量，L/s； q——喷头出水流量，L/s； n——最不利点处作用面积内的喷头个数，为16个。
自动喷水灭火系统的水利计算及水泵的选用 水力计算 自动喷水灭火系统的管道分段如图3-1、图3-2所示。 1~2管段： 沿程水头损失： ℎ1=𝑖𝐿 𝑖=0.0000107𝑣2𝑑𝑗
−1.3
式中 h1——沿程水头损失，MPa； i——管道单位长度的水头损失，MPa/m； L——管道长度，m，1~2段为3m； dj——管道的计算内径，m，取值应按管内径减1mm确定，该段为24mm；
