桥梁施工技术应用之悬臂挂篮技术

桥梁施工中悬臂挂篮技术研究近年来，随着我国经济的快速发展，基础设施建设日益加强，桥梁作为连接各个地区、交通要道的重要构建，其建设工程也逐渐增多。

在桥梁建设中，悬臂挂篮技术是桥梁施工中一种常用的施工技术，因其独特的优点，在工程实践中成为必不可少的一部分。

一、悬臂挂篮技术概述悬臂挂篮技术是将悬挑墩柱上的钢棚或者遮蔽板采用构架式或者吊货机式安装或拆卸，悬挂在桥体上方，用来保护施工作业的一种技术。

其主要作用是保护施工作业区域不受天气、风、尘、雨等因素的干扰，提供施工作业所需的脚手架和施工机具安全的作业位置，防止施工人员从高处坠落和受到坠物的伤害等。

由于桥梁建设在跨越河流、山谷、公路、铁路等众多复杂地形条件下进行，因此其施工难度极高，需要采用一些高科技手段进行施工。

而悬臂挂篮技术则能够满足施工过程中的需求，尤其是对比其他的传统施工方法，悬臂挂篮技术具有以下优点：1、安全可靠悬臂挂篮技术能够在高空作业过程中提供安全的保护，防止安全事故的发生。

同时，悬臂挂篮技术能够在恶劣天气下继续作业，保证施工进度的顺利进行。

2、高效节能通过悬臂挂篮技术，施工人员可以快速、高效地进行施工作业，而且该技术具有较低的能源消耗率，能够节约施工资金和材料成本。

3、适用范围广泛悬臂挂篮技术适用于各种桥梁工程施工，包括公路、高速公路、铁路等各类建设。

1、技术准备施工前需要进行技术准备工作，即制定详细的施工方案，并购买适用于施工要求的吊装设备和挂篮。

2、施工现场勘查对施工现场进行勘查，调查桥梁结构的承重能力是否符合悬臂挂篮技术的要求，并核实安全基础设施的设置是否完善。

3、悬挂架安装在确定了悬挂点的位置后，安装吊杆、支架及固定螺栓等。

4、吊装挂篮将挂篮悬挂在吊杆上。

5、施工作业开始桥梁施工作业。

6、拆除挂篮施工结束后，拆除挂篮并进行安全检查。

三、悬臂挂篮技术的施工注意事项1、安全防护在施工前，需要进行现场安全检查，并做好必要的安全防护措施。

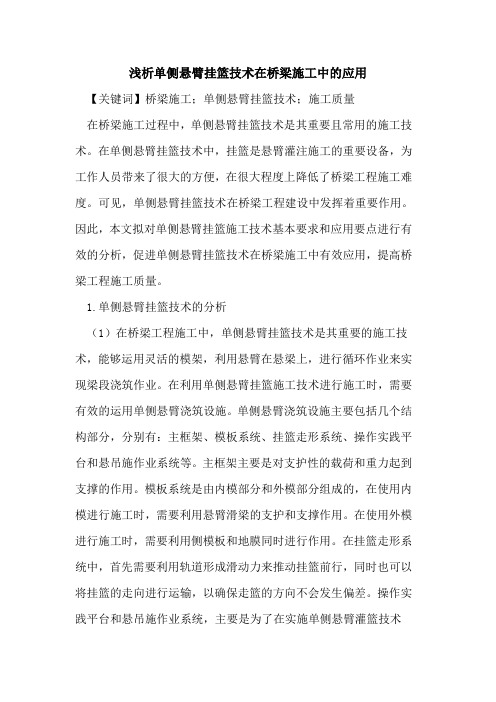

浅析单侧悬臂挂篮技术在桥梁施工中的应用【关键词】桥梁施工；单侧悬臂挂篮技术；施工质量在桥梁施工过程中，单侧悬臂挂篮技术是其重要且常用的施工技术。

在单侧悬臂挂篮技术中，挂篮是悬臂灌注施工的重要设备，为工作人员带来了很大的方便，在很大程度上降低了桥梁工程施工难度。

可见，单侧悬臂挂篮技术在桥梁工程建设中发挥着重要作用。

因此，本文拟对单侧悬臂挂篮施工技术基本要求和应用要点进行有效的分析，促进单侧悬臂挂篮技术在桥梁施工中有效应用，提高桥梁工程施工质量。

1.单侧悬臂挂篮技术的分析（1）在桥梁工程施工中，单侧悬臂挂篮技术是其重要的施工技术，能够运用灵活的模架，利用悬臂在悬梁上，进行循环作业来实现梁段浇筑作业。

在利用单侧悬臂挂篮施工技术进行施工时，需要有效的运用单侧悬臂浇筑设施。

单侧悬臂浇筑设施主要包括几个结构部分，分别有：主框架、模板系统、挂篮走形系统、操作实践平台和悬吊施作业系统等。

主框架主要是对支护性的载荷和重力起到支撑的作用。

模板系统是由内模部分和外模部分组成的，在使用内模进行施工时，需要利用悬臂滑梁的支护和支撑作用。

在使用外模进行施工时，需要利用侧模板和地膜同时进行作用。

在挂篮走形系统中，首先需要利用轨道形成滑动力来推动挂篮前行，同时也可以将挂篮的走向进行运输，以确保走篮的方向不会发生偏差。

操作实践平台和悬吊施作业系统，主要是为了在实施单侧悬臂灌篮技术时，有相关的平台进行支持。

（2）单侧悬臂挂篮技术的施工具有两大特点。

首先在使用单侧悬臂挂篮技术能够确保桥梁底线的完整性，即使将来桥梁底线发生变化时，也不会发生较大的变化。

同时使用单侧悬臂挂篮技术可以在很大程度上节省人力，能够有效提高施工速度，施工周期也得到相应的缩短，有利于时间的合理分配。

其次单侧悬臂挂篮技术适用范围较为广泛，对施工过程有着积极的推动作用。

2.桥梁施工中单侧悬臂挂篮技术应用（1）安装单侧悬臂挂篮。

在使用单侧悬臂挂篮技术时，首先必须要对各个部分的装置进行精确完整的安装。

大跨度桥梁悬臂法挂篮施工监测施工工法大跨度桥梁悬臂法挂篮施工监测施工工法一、前言大跨度桥梁是现代交通工程的重要组成部分，而悬臂法挂篮施工监测施工工法是大跨度桥梁施工中常用的一种工法。

本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例等方面进行详细介绍。

二、工法特点悬臂法挂篮施工监测施工工法的特点是可以实现无模板浇筑，加快施工速度，提高施工效率。

同时，该工法对桥梁的钢筋混凝土结构进行全程监测，可以及时发现结构变形和应力情况，保证施工质量和安全。

三、适应范围悬臂法挂篮施工监测施工工法适用于大跨度桥梁的施工，特别是在地势复杂、深谷悬崖陡峭的地区，可以充分利用该工法的优势，减少对地形的限制，提高施工的灵活性和可行性。

四、工艺原理悬臂法挂篮施工监测施工工法通过悬挂钢纤维混凝土挂篮进行悬臂施工，利用张拉杆件和支座实现施工平衡。

施工过程中，通过对挂篮的监测，能够实时获取结构的变形和应力情况，对施工过程进行有针对性的调整和控制。

五、施工工艺悬臂法挂篮施工监测施工工法包括以下几个施工阶段：1. 定位测量与钢梁安装：通过精确的定位测量，确定挂篮的位置，并安装钢梁作为支撑。

同时进行挂篮的悬挂和调平工作。

2. 悬挂混凝土挂篮：将钢纤维混凝土挂篮悬挂在钢梁上，并调整挂篮的水平度和垂直度，保证施工的精度。

3. 混凝土浇筑：按照混凝土浇筑工艺，将混凝土料浇筑至挂篮中，并采取适当的振捣措施，确保混凝土的密实性和均匀性。

4. 监测与调整：通过网格测定和红外线测量等手段，对挂篮进行监测，并根据监测结果对施工工艺进行调整，保证桥梁结构的稳定性和安全性。

5. 拆除挂篮与收尾工作：当混凝土强度达到要求后，拆除挂篮，并进行桥面铺装和必要的收尾工作。

六、劳动组织悬臂法挂篮施工监测施工工法需要合理的劳动组织，包括施工队伍的编组与作业安排、工人的技术培训与掌握、施工时间的合理安排等，以确保施工进度与质量的要求。

桥梁施工中悬臂挂篮浇筑技术分析摘要：连续钢构桥梁施工技术方法主要有两种，悬臂挂篮浇筑技术是其中一种，该技术从起始桥墩开始，将对称悬臂接长，原理简单，技术成熟，使用相当广泛。

但悬臂挂篮浇筑技术细节多，稍有不慎就可能导致严重事故发生，为保证桥梁施工质量，本文基于某桥梁项目实践，对悬臂挂篮浇筑技术进行了分析，明确了悬臂挂篮浇筑技术的技术原理、技术细节以及一些需要注意的事项，以期可以为连续钢构桥梁的施工提供一些理论参考。

关键词：连续钢构桥梁；悬臂挂篮浇筑技术；技术细节悬臂挂篮浇筑施工技术是目前桥梁建设，特别是连续钢构桥梁建设常用施工技术，施工技术成熟，但是施工方法的复杂程度较高，特别是质量控制方面难度较大，因而结合实际项目针对性地分析悬臂挂篮浇筑技术具有现实意义。

一、项目概况某桥梁项目，设计采用双幅路面，单幅宽度16m，三跨，分别长90m、150m、90m。

桥梁上部结构为变高、单箱、单室预应力混凝土箱梁。

截面单箱、单室腹杆箱型，中支点9m，高跨比1：16.7，跨中梁3m高，箱梁节段长宽分别为12m、15.8m。

其他位置节段最长4.5m，最短为3m。

总计17节段，其中合龙段长度2m，三个合龙段，其中主跨一个，边跨两个。

项目跨径较大，梁体重量大，施工期间可见显著不平衡受力情况，因设计要求不得设置永久支座，改用临时固结方案，固结结构刚度大，施工措施增加，合龙后可能出现线形问题.悬臂挂篮浇筑是本项目施工的关键技术，挂篮作为施工平台，由于节段自重大，长度长，高度变化大，挂篮自重要求必须要控制在80t以内，因而挂篮的设计制造要求高。

箱梁浇筑期间，可能会因为自重大而出现变形，且桥面未设置混凝土铺装层，线形调整不方便，因而需要在施工中进行高效的线形控制。

合龙段则先边跨后中跨，边跨合龙以后，悬臂可能出现变形，中跨合龙可能出现问题，因而需要控制合龙精度。

二、悬臂挂篮浇筑法悬臂挂篮浇筑技术，又称为无支架平衡挂篮法，该技术先从桥墩开始，利用挂篮的对称移动来实现两侧跨中依次浇筑，并实施预应力张拉。

浅谈桥梁悬臂挂篮施工技术桥梁建设是城市发展的重要组成部分，而桥梁施工技术也是桥梁建设中的关键环节。

桥梁悬臂挂篮施工技术是桥梁施工的重要方法之一。

本文将就桥梁悬臂挂篮施工技术进行深入探讨，介绍其特点、施工过程及注意事项，希望能对相关从业人员有所帮助。

一、桥梁悬臂挂篮施工技术的特点桥梁悬臂挂篮施工技术是一种高空施工方法，适用于跨径较大、结构复杂的桥梁建设。

其特点主要有以下几点：1. 高空施工：桥梁悬臂挂篮施工是一种高空施工方法，需要借助专业的设备和工具进行操作，施工人员需具备一定的高空作业技能和经验。

2. 灵活性强：悬臂挂篮可以进行多点悬挂，根据实际施工需要进行调整，适用范围广，操作灵活，具有较高的适应性。

3. 施工效率高：悬臂挂篮施工可以快速完成桥梁的悬臂段施工，节约时间成本，提高施工效率。

4. 安全性高：悬臂挂篮施工过程中，可以采用多种安全措施，确保施工人员和设备的安全，减少施工事故发生的可能性。

二、桥梁悬臂挂篮施工技术的施工过程1. 前期准备工作：包括对悬臂挂篮的设备和工具进行检查和维护，确保其正常使用；制定施工方案和安全计划，对施工过程中可能遇到的问题进行预防和控制。

2. 安装悬臂挂篮：选择安全可靠的悬挂点，进行悬臂挂篮的安装和调整，确保其稳定性和安全性。

3. 悬臂挂篮上岗：经过严格的培训和考核后，施工人员可以上岗操作悬臂挂篮，进行实际的施工作业。

4. 施工及监控：悬臂挂篮施工过程中，施工人员需密切配合，严格按照施工方案和安全计划进行作业，同时配合监控人员进行现场监控，确保整个施工过程安全、高效。

三、桥梁悬臂挂篮施工技术的注意事项1. 安全第一：桥梁悬臂挂篮施工是一项高风险作业，所以安全工作永远是第一要务。

施工人员必须严格遵守安全操作规程，配戴好安全防护装备，确保自身安全。

2. 现场管理：对桥梁悬臂挂篮施工现场进行全面管理，做到人员、设备、物料的井然有序，杜绝混乱。

3. 现场通风：悬臂挂篮施工过程中，产生大量的粉尘和废气，要做好现场通风，保障施工人员的健康。

桥梁悬臂浇筑法中挂篮施工安全技术与措施发布时间：2022-07-10T05:58:59.264Z 来源：《工程管理前沿》2022年5期3月作者：张杨[导读] 连续钢构桥梁施工技术方法主要有两种，悬臂挂篮浇筑技术是其中一种，张杨中建八局第二建设有限公司；山东省济南市；250000摘要:连续钢构桥梁施工技术方法主要有两种，悬臂挂篮浇筑技术是其中一种，该技术从起始桥墩开始，将对称悬臂接长，原理简单，技术成熟，使用相当广泛。

但悬臂挂篮浇筑技术细节多，稍有不慎就可能导致严重事故发生，为保证桥梁施工质量，本文对悬臂挂篮浇筑技术及措施进行了分析，为连续钢构桥梁的施工提供一些理论参考。

关键词：桥梁悬臂浇筑法;挂篮施工;安全技术;措施引言：悬臂挂篮技术为当前应用的新型桥梁施工技术，对于桥梁顺利施工有着重要的作用。

科学技术高速发展和进步，人们对于桥梁施工要求逐步提高，所以技术人员研发出悬臂挂篮技术，以满足当前桥梁施工的需要，促进桥梁建设领域的发展和进步。

1悬臂挂篮技术概述悬臂挂篮浇筑施工方式进行施工，是目前建设大中型跨度桥梁的重要方式之一，在施工中可以将桥梁结构切割成为2-5m的一个段落，通过挂篮作为主要施工机具进行悬臂浇筑作业。

挂篮可以作为独立空间行走进行施工，具备一定的承载能力，张拉工作完成后，可直接挂在前端梁结构上，通过吊篮完成下一个梁段的模板安装、钢筋绑扎、混凝土浇筑、预应力张拉、压浆等连接。

本段施工完成后，可将整个挂篮移至下一个梁段的位置，组织施工。

往复循环施工作业，保证全部悬臂结构都施工完成。

悬臂挂篮作业方式不会因为交通、通航、深谷等各种因素的干扰和影响，很多复杂地形条件应用该方式的效果非常好，可以达到工程的施工标准。

2施工安全技术2.1挂篮设计方案挂篮的受力结构是底模平台前后下横梁，如果在施工中对于刚度有着更高的要求，可以选择使用锚杆的结构形式，直接把下横梁锚固到混凝土箱梁的节段上，此时因为后下横梁的刚度是很大的，变形相对较小，在施工环节可以拉紧锚杆，进行预应力施加，所以并不需要进行测点设计。

桥梁施工中挂篮悬臂浇筑施工技术的应用探讨摘要：近年来，我国的桥梁工程建设越来越多，在桥梁施工的过程中，挂篮悬挂浇筑施工技术越来越先进。

挂篮悬臂浇筑技术在桥梁施工中较为关键，通过技术优势能够降低桥梁项目的施工难度，强化工程整体质量，但由于该技术对应用水平有较高要求，若施工人员无法灵活运用技术原理，必然会直接影响到技术优势。

为切实发挥挂篮悬臂浇筑技术的作用价值，本文就原合宁高速公路进行研究，其次探讨了挂篮悬臂浇筑在桥梁工程中应用关键技术，最后就挂篮施工过程中的注意事项进行研究，以供参考。

关键词：桥梁工程；挂篮悬臂浇筑；施工技术引言悬臂挂篮施工技术属于一种基础箱梁施工技术方法，可以简化桥梁项目工程建设施工流程，降低施工难度，同时保证桥梁施工的稳定性，全面提高桥梁工程项目的整体施工质量和安全性。

考虑到交通工程项目施工经常会面临一些比较复杂的地质条件，悬壁挂篮施工技术的应用可以最大限度降低外部环境对项目工程施工所产生的影响，因而受到工程施工单位的高度关注和重视。

1工程简述本项目为原合宁高速公路（大蜀山至周庄）的一部分，起点位于安徽省周庄与江苏省浦口相接处合宁高速公路的滁河大桥（省界处），起点桩号：K505+209.705，中间经过滁州市全椒县、巢湖市、合肥市肥东县，在肥东县境内店埠镇顺接沪陕高速公路大蜀山至陇西立交段，终点桩号：K594+532.741。

全长89.323km。

（全椒枢纽互通段2.74公里纳入已建的滁州至马鞍山高速公路建设规模，项目实际建设里程约86.583公里）。

本标段为滁河大桥及接线工程，起讫桩号为：K504+750.955~K507+034路线全长2.283km，合同造价2.28亿，合同工期20个月。

本标段除K505+209.705--K507+000段受滁河大桥改造方案影响，采用单侧加宽方案，其余路段均采用双侧加宽方案。

主要工程内容有：路基、路面、桥涵工程，项目设计特大桥1座（K505+249.705滁河特大桥）、中桥2座（K505+863.48陈浅中桥、K506+145.216东官圩中桥）、小桥2座（K506+897.3小桥、K507+017.5小桥），其中滁河大桥左右幅主桥为（30+50+2*55+50+30）m变截面预应力混凝土连续梁。

道路桥梁施工中挂篮悬浇施工技术探讨摘要：挂篮悬浇施工技术是桥梁建设中常用的一种施工方法，尤其在高墩大跨径桥梁施工中，其优势更为显著。

该技术能够有效解决桥梁施工过程中的线形控制、安全稳定、施工周期长等问题，对于提高桥梁建设质量和效率，降低工程成本，保障施工安全具有重要意义。

关键词：道路桥梁施工；挂篮悬浇；施工技术1挂篮悬浇施工技术概述挂篮悬浇施工技术主要通过在墩柱上悬挂可移动的工作平台（挂篮），分段对桥梁进行浇筑。

挂篮能够在已完成的混凝土段上逐步向前移动，逐段施工，无需设置大型临时支撑，减少了对周边环境的影响，也降低了施工难度。

2道路桥梁施工中挂篮悬浇施工技术应用2.1做好前期工作在道路桥梁施工中，挂篮悬浇技术的前期考察和准备至关重要，以确保技术优势的充分发挥。

挂篮悬浇的每个环节直接影响工程的整体质量，因此，相关人员需明确任务和职责，对机械设备、地理环境等进行详细考察，提前解决潜在问题，以保障施工计划的顺利实施，提高施工质量和水平。

另一方面，前期准备工作要充分，挂篮作为关键操作平台，其移动性、稳定性、拆装便利性和良好的载重性是关键。

这些特性将确保挂篮功能的充分发挥，增强施工安全系数。

对于涉及的机械设备，必须采取安全措施，确保技术应用的安全性。

2.2制作安装挂篮挂篮制作与安装需严格按照图纸步骤进行，确保规格符合工程要求，以最大化满足工程需求。

制作完成后，需对挂篮进行全面标准检查，保证安装的科学性和合理性。

安装过程中，应明确顺序，注意相关事项，整个过程需合理规范。

同时，安全防护工作不容忽视，需设置防护措施，防止垮塌，关键位置需加固，以确保挂篮价值和作用的最大化发挥。

2.3设置波纹管在挂篮悬浇施工中，施工人员应重点注意波纹管的设置。

首先，使用钢筋制成的小马镫作为支垫，固定波纹管并确保与网筋焊接牢固。

其次，将小马镫与波纹管绑扎，接长时通过波纹管套接，长度控制在10至50厘米之间。

接着，使用井字架固定波纹管，并将其焊连至主筋。
