旋转接头介绍

水管旋转接头工作原理
水管旋转接头，也称为旋转快速接头或旋转接头，是一种可以实现水管或其他管道的旋转连接的装置。

它可以在管道传输介质的同时，实现管道的旋转，方便在不同的角度和方向上使用。

水管旋转接头的工作原理是通过内部的密封圈实现密封和转动。

通常，水管旋转接头由两个主要部分组成：一个连接在管道的端部的外部部分和一个连接在另一根管道的内部部分。

当两根管道需要旋转连接时，将这两个部分插入并通过绞合或压入的方式紧密连接在一起。

在这个过程中，内外两个部分之间形成了一个密封的旋转接口，并通过内部的密封圈确保介质不会泄漏。

当介质通过旋转接头流动时，接头内部的密封圈可以根据管道的旋转角度和方向进行相应的调整，确保管道仍然保持密封。

同时，由于接头的旋转性能，可以灵活地改变管道的角度和方向，方便使用。

水管旋转接头一般用于需要灵活连接、旋转和传输介质的场合，例如工业设备中的输送管道、喷淋系统、消防系统等。

它的主要优点是方便安装、拆卸和维护，提高了操作的灵活性和效率。

旋转接头的原理和构造
一、旋转接头的工作原理旋转接头是一种用于传递旋转运动的机械传动装置。

它通过转动outer 和inner两个独立的同心圆环体来实现两个不在同一轴线上旋转轴的连接。

outer环与一个旋转轴相连,inner环与另一个旋转轴相连,两个环之间利用滚子、滚针等实现传动,从而使两个不共轴的旋转轴能够传递旋转运动。

二、旋转接头的主要构造1. 外环:与输入轴或输出轴相连,具有内环与之啮合的内齿。

2. 内环:与另一输入轴或输出轴相连,外周带有与外环啮合的外齿。

3. 滚子或滚针:设置在外环与内环之间,用来传递两环间的运动和载荷。

4. 盖板:设置在两侧将内外环覆盖,防止滚子脱落。

5. 密封件:设置在转动接触面的两端,防止润滑脂漏失。

6. 轴承:支撑接头的转动部件,保证其顺畅旋转。

7. 外壳:包覆住整个内外环和运动件,对接头提供保护。

三、旋转接头的种类根据用途不同,有电工滚环式、十字轮式、老虎接头、万向接头等不同结构形式的旋转接头。

四、旋转接头的工作特点1. 允许输入输出轴呈一定角度交叉。

2. 可以传递较大的扭矩。

3. 运动灵活,允许一定的轴向、径向位移。

4. 使用寿命长,安装和拆卸方便。

5. 结构紧凑,使用可靠。

综上所述,旋转接头通过外、内环齿轮啮合的方式传递两根交叉轴的扭矩,实现非共轴旋转运动的转接,是各种机械设备中不可或缺的部件。

选择合理的结构形式非常重要。

旋转接头的原理和作用旋转接头是一种用于管道系统中的连接器件，用于连接两段管道而能够实现旋转和转动的功能。

它可以应用于各种领域，如石油、化工、造纸、食品、制药等。

旋转接头的原理是利用浮动轴承和密封装置，在两个管道之间提供一个旋转连接，使两端的管道可以在一定角度范围内自由转动。

其主要组成部分包括固定法兰、转动法兰、导向轴承和密封装置。

固定法兰和转动法兰通过螺栓等连接方式固定在两段管道上，导向轴承安装在转动法兰和固定法兰之间，起到支撑和引导作用。

密封装置包括O型密封圈、密封垫片等，用于确保接头的密封性能。

1.缓解管道应力：在管道系统中，由于温度变化、管道膨胀、沉降等原因，会导致管道产生应力集中，如果没有旋转接头，这些应力可能会引起管道变形、开裂甚至破裂。

旋转接头可以通过其旋转功能，使管道能够在一定范围内自由转动，从而缓解管道应力，保护管道的完整性。

2.补偿管道位移：在管道系统中，受到温度变化、压力变化等因素的影响，管道可能会发生一定的位移。

旋转接头可以通过其旋转功能，使管道能够在一定范围内自由旋转和转动，从而补偿和调整管道的位移，保持管道系统的正常运行。

3.提供灵活性和可靠性：旋转接头能够提供一定的灵活性和可靠性，使得管道系统在运行过程中能够更好地适应各种复杂的工况和环境变化。

它可以降低管道系统的维护成本，延长管道的使用寿命。

4.减少振动和噪音：在管道系统中，由于流体的冲击和振动，可能会产生一定的振动和噪音。

旋转接头可以通过其转动和缓冲功能，减少管道振动和噪音的传递，提高工作环境的安全性和舒适性。

值得注意的是，旋转接头的设计和选型要考虑到管道的工作条件、介质特性、压力、温度等因素，以确保接头的安全可靠运行。

此外，对于一些特殊环境，还需要进行防腐、耐高温等特殊处理，以满足相应的工作要求。

综上所述，旋转接头作为一种重要的管道连接器件，通过其旋转和缓冲功能，能够有效缓解管道应力、补偿位移、提供灵活性和可靠性，减少振动和噪音，保护管道的安全运行。

旋转接头的原理和作用旋转接头是一种机械装配中常用的部件，用于连接两个可以相对旋转的部件。

其原理是通过设计特殊的结构，使得两个部件能够相对旋转而不影响整个机械装配的运动。

旋转接头主要由外圈、内圈、滚珠、保持架和密封圈等部件组成。

其中外圈和内圈通过轴承结构相互连接，滚珠则在内圈和外圈之间放置，起到减小摩擦力和传递转动力矩的作用。

保持架的作用是固定滚珠的位置，防止其偏移或滚动不畅。

而密封圈则用于防止灰尘、液体等外界物质进入旋转接头内部，以确保其正常运转。

1.传递力矩：旋转接头能够承受一定的转动力矩，并将其传递给连接的部件。

通过旋转接头的连接，可以使得两个部件能够相对旋转，同时传递转动力矩，实现整个装配的运动。

2.减小摩擦力：旋转接头采用滚珠结构，因此在两个相对旋转的部件之间会产生摩擦。

而滚珠的使用可以减小这种摩擦力，降低连接部件的磨损程度，提高装配的寿命。

3.调整角度：旋转接头通常具有一定的角度调整功能，可以使得连接部件在一定范围内相对旋转。

这样就可以根据实际需要灵活地调整部件的角度，以适应不同的工作环境和装配要求。

4.传递信号和能量：有些旋转接头还可以用于传递信号和能量。

例如，在电力传输设备中，旋转接头可以用于将电流和信号从静止部分传递到旋转部分，实现不间断的电力供应和数据传输。

除了上述的主要作用之外，旋转接头还具有一些其他的附加功能。

例如，一些旋转接头具有防水、防尘和防爆等特性，可以在特殊环境中使用。

另外，一些旋转接头还能够实现自动润滑、降噪和疏水等功能，进一步提高装配的性能和可靠性。

总之，旋转接头作为一种常用的机械连接部件，具有传递力矩、减小摩擦力、调整角度和传递信号和能量等多种作用。

其结构设计和使用特性能够有效地满足不同装配需求，提高机械装配的性能和可靠性。

杜博林旋转接头原理
杜博林旋转接头是一种通过其特殊的结构来实现柔性传动的装置。

其主要原理是通过两个相互嵌套的球体，使得旋转轴可在任意方向上进行转动。

杜博林旋转接头的原理可以简单归纳为以下几点：
1. 两球嵌套结构：杜博林旋转接头的核心部分是由两个球体组成，一个内球和一个外球。

这两个球体之间的接触面是球面形状，使得内球可以在外球内部自由旋转。

2. 接触点滚动：由于两球之间的接触面是球面形状，当旋转接头转动时，内球和外球之间的接触点会随着转动的不同位置发生变化。

接触点在两球之间滚动，而不是滑动，从而减小了摩擦和磨损。

3. 多个传动轴：杜博林旋转接头通常具有多个传动轴，可以同时实现多个方向上的传动。

每个传动轴都由一个内球和一个外球组成，它们可以独立地在不同的方向上旋转。

4. 柔性传动：由于杜博林旋转接头的特殊结构，它可以在多个方向上实现柔性传动。

这意味着它可以适应不同方向上的偏差，使得传动装置能够在不同姿态下工作。

总的来说，杜博林旋转接头通过其嵌套球体的结构和滚动接触点的特性，实现了在多个方向上的柔性传动，使得传动装置能够适应各种复杂的工作环境和运动要求。

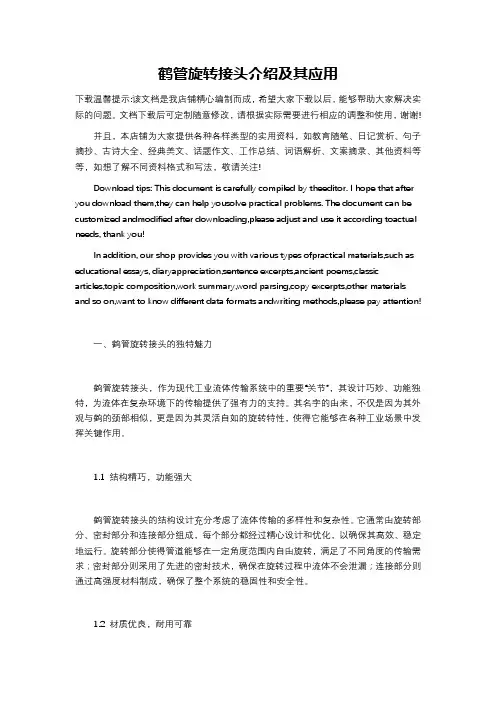

鹤管旋转接头介绍及其应用下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、鹤管旋转接头的独特魅力鹤管旋转接头，作为现代工业流体传输系统中的重要“关节”，其设计巧妙、功能独特，为流体在复杂环境下的传输提供了强有力的支持。

旋转接头的结构和工作原理（图解一）机械密封结构旋转接头(简称旋转接头)的工作原理，是通过轴向力将动环压在补偿静环或游动环上，或者反过来将补偿静环或浮动环(中间环)压在非补偿的动环上，使其保持密封。

动环(空心轴)和壳体、端盖、底盖之间的轴向不密封通路靠O形圈和各种断面的弹性密封圈等加以密封，其结构见图2-4、2-5和2-6。

在一般情况下，每种旋转接头都是由固定、浮动或游动的径向密封元件和旋转的动环(空心轴，球面弹簧座等)以及轴向密封元件一起构成的。

它具有密封面加工精确、费用少和消除空心轴磨损的优点。

为了调整和补偿摩擦副本身的轴向热膨胀以及摩擦剐端面，球面的磨损而造成的不良状态，旋转接头内至少要包含一个弹性元件，例如，弹簧、波纹管。

图2-1为球面或球面和端面组合型密封结构，双向内管旋转式旋转接头。

为什么把密封面做成球面?这是因为球面摩擦运动副结构在间隙允许的范围内自由度较多，能适应配用设备的强烈振动和摇摆。

从图2-1中看出，动环是固定于外管2上的球面体4和由它带动一起旋转并能轴向移动的球面弹簧座17；补偿环是两个静止或游动的凹形环3、5是无油滑动轴承。

这一结构有六个密封点(面)，即a、b、c、d、e、f。

a、b点(面)相对转动密封，，是靠弹簧18和被密封的流体压力在相对运动的球面体(动环)4和17(球面弹簧座)与补偿环(静环或游动环)3接触面(球面)上产生一合适的压紧力，使这两个光洁的球面紧密贴合而达到密封的目的。

两球面之所以必须光洁，零件的同心度，球面度要求较高，是为了给球面创造完全或接近完全贴合和压紧力均匀的条件。

c、d点(面)，是两个端面密封。

当配用设备振动和摇摆不大，压紧力合适时，两个补偿环3一般处于静止状态，属于静密封情况。

当配用设备振动和摇摆强烈，压紧力较大时，由于补偿环3的外径与壳体6的内径之间因留有较大的间隙，它将随球面体(动环)4和17不·同步地在相应的端面上作相对游动，但相匹配的接触端面必须光洁、平直。

旋转接头的原理及结构有三个油口和车间管路相连接，分别是A口、B口、和Y口中。

三个油口与旋转接头的外壳是静连接的。

外壳和开卷机或卷取机是保持相对不转动的。

心轴的直径小于外壳的直径，其间隙与一般液压缸的缸筒与活塞之间的间隙相当。

由于安装的原因使旋转接头在旋转过程中会产生摆动，两个轴承用于承受外壳摆动时产生的轴向力，并使心轴与外壳之间保持间隙。

旋转密封的材料为耐磨的复合材料或金属材料，旋转密封安装心轴与外壳之间。

旋转密封能承受高压，通常能达到200bar，材料较硬，密封性能不好。

油封是骨架唇形密封，不能承受过高的压力，通常不能超过3bar，但是其在低压高速情况下有很好的密封性，其作用是封闭来自旋转密封的泄漏油。

泄漏油必须在很低压力的情况下被排回油箱中，以保护油封不被损坏。

在泄漏油管上不能安装过滤器。

旋转接头通过最右端的法兰与涨缩缸把合在一起，旋转接头的油口与液压缸的油口对接。

旋转接头的旋转密封主要有两类，复合材料密封和机械密封。

复合材料密封的密封性能相对要好一些，用在液压缸有中间定位的场合。

使用复合材料密封的旋转接头由于密封本身的尺寸较小，可以使旋转接头制作的更加紧凑小巧。

复合材料密封本身的成本也要比机械密封便宜很多。

复合材料旋转密封由两部份组成，由一个PTFE材质的外环和一个NBR材质的O形圈组合而成。

O形圈起到支承外环的作用，使整个旋转密封更容易安装。

外环与旋转接头的外壳之间滑动。

机械密封在理论上可以实现无接触滑动，可以达到很长的寿命。

机械密封的制作比较复杂，精度要求也比较高，相对较贵。

目前采用机械密封的旋转接头国内还没有生产。

下图是德国GAT公司的产品内部结构示意图。

介质从外壳＞部件1＞部件3＞心轴＞液压缸。

机械旋转密封套在心轴上，心轴与旋转接头之间的密封用的是上面提到复合材料旋转密封，当机械旋转密封卡死时，机械旋转密封与心轴之间可以存在相对转动，复合材料旋转密封启着保险作用，机械旋转密封与外壳之间的配合与密封也是通过复合材料旋转密封实现的。

气动旋转接头
一、气动旋转接头工作原理：
气动旋转接头内部采用进口高速轴承支撑，支撑着旋转接头的转子的前段与后端，使得旋转接头的整体平衡发展，同时减少旋转接头转子重量，可以减少内部的摩擦力，从而减少旋转阻力，保证了旋转速度，气动旋转接头经常配合高速旋转平台使用，旋转接头速度分段，0-100r/s属于低速型，100-600r/s属于中速型，600r/s以上属于高速型，针对不同的速度的旋转接头，旋转内部结构不一样，密封件也不一样，根据设计选择最适合旋转接头使用的密封件，达到最好效果，
二、气动旋转接头的分类：气动旋转接头按尺寸分国标气动旋转接头和非标气动旋转接头按通道分单通气动旋转接头、双通气动旋转接头、多通道气动旋转接头流体介质分为水、蒸汽、热油、空气与真空、液压油、冷却水。

三、气动旋转接头特点：体积小，重量轻，磨擦扭距小等优点
四、气动旋转接头用途：用于冶金机械、电气自动化、电子配套服务、冶金化工等领域本文有滕州新天机械有限公司整理发布
第 1 页共 1 页。

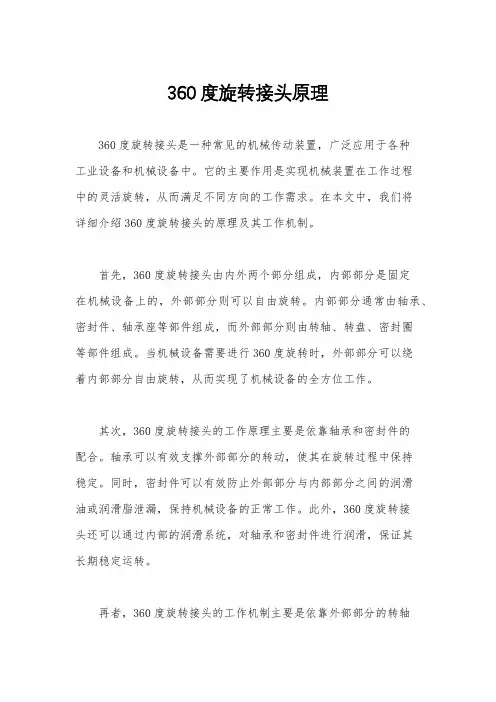

360度旋转接头原理360度旋转接头是一种常见的机械传动装置，广泛应用于各种工业设备和机械设备中。

它的主要作用是实现机械装置在工作过程中的灵活旋转，从而满足不同方向的工作需求。

在本文中，我们将详细介绍360度旋转接头的原理及其工作机制。

首先，360度旋转接头由内外两个部分组成，内部部分是固定在机械设备上的，外部部分则可以自由旋转。

内部部分通常由轴承、密封件、轴承座等部件组成，而外部部分则由转轴、转盘、密封圈等部件组成。

当机械设备需要进行360度旋转时，外部部分可以绕着内部部分自由旋转，从而实现了机械设备的全方位工作。

其次，360度旋转接头的工作原理主要是依靠轴承和密封件的配合。

轴承可以有效支撑外部部分的转动，使其在旋转过程中保持稳定。

同时，密封件可以有效防止外部部分与内部部分之间的润滑油或润滑脂泄漏，保持机械设备的正常工作。

此外，360度旋转接头还可以通过内部的润滑系统，对轴承和密封件进行润滑，保证其长期稳定运转。

再者，360度旋转接头的工作机制主要是依靠外部部分的转轴和转盘。

转轴通过内部部分的轴承支撑，可以实现自由旋转，而转盘则可以与机械设备的传动系统相连接，从而实现机械设备的全方位工作。

在工作过程中，转轴和转盘需要保持良好的配合，以确保机械设备的稳定运转。

最后，360度旋转接头在实际应用中具有广泛的用途。

它可以应用于各种工业设备和机械设备中，如起重机、挖掘机、混凝土泵车等。

通过360度旋转接头，这些机械设备可以实现全方位的工作，提高工作效率，同时也可以减少对设备的损耗，延长设备的使用寿命。

综上所述，360度旋转接头是一种实现机械设备全方位工作的重要装置，其工作原理主要依靠轴承和密封件的配合，以及外部部分的转轴和转盘的工作机制。

在实际应用中，它具有广泛的用途，可以满足各种工业设备和机械设备的工作需求，提高工作效率，延长设备的使用寿命。

旋转接头的结构和工作原理
旋转接头是一种常见的机械连接装置，用于实现两个或多个部件之间
的旋转连接。

它通常由内圈、外圈、滚珠和保持器等组成，结构简单而可靠。

在工作时，旋转接头通过润滑剂或油脂的润滑，使内圈和外圈之间的
摩擦减小到最小，从而能够实现高速、平稳的旋转。

旋转接头的结构主要包括内圈和外圈，内圈固定在两个相邻部件的中
心轴上，外圈连接到另一个部件上。

内圈和外圈之间通过滚珠和保持器相
连接。

滚珠通常由硬度高、耐磨、耐腐蚀的材料制成，如钢或陶瓷。

它们
被放置在内圈和外圈之间的凹槽中，形成滚动轨迹，从而减小了接点之间
的摩擦。

保持器则用于固定滚珠的位置，防止其脱离凹槽。

旋转接头的工作原理是通过滚珠的滚动来减小内圈和外圈之间的摩擦。

当两个部件连接在一起时，内圈和外圈之间的相对运动会使滚珠开始滚动。

由于滚珠的滚动摩擦较小，因此可以大大减小接触点之间的摩擦，从而减
少了能量损失和磨损。

旋转接头在工作时需要注入润滑剂或油脂，以保证内圈和外圈之间的
良好润滑。

润滑剂可以在接头的内外圈之间形成一层薄膜，减小接触面积，从而减少了摩擦，并提高了旋转效率。

此外，润滑剂还能够冷却接头，防
止过热和损坏。

旋转接头通常用于需要高速、平稳旋转的设备中，如汽车引擎、风力
发电机等。

由于其结构简单、工作可靠、使用寿命长等特点，旋转接头被
广泛应用于各个领域。

液压旋转接头标准液压旋转接头是一种常用于液压系统中的连接元件，它具有旋转功能，可以在两个连接管路之间实现液压油的传递，并且可以在运动过程中实现连接管路的旋转，因此在液压系统中起到了非常重要的作用。

液压旋转接头的种类繁多，有不同的标准，本文将介绍液压旋转接头的标准及其重要性。

一、液压旋转接头的标准液压旋转接头的标准主要包括以下几个方面：1.连接方式液压旋转接头的连接方式可以分为螺纹连接和卡箍连接两种。

螺纹连接是通过螺纹的方式将接头与管路连接在一起，具有结构简单、安装方便等优点；而卡箍连接则是通过卡箍夹紧的方式将接头与管路连接在一起，具有连接牢固、密封性好等特点。

2.材料种类液压旋转接头的材料种类非常丰富，常见的材料有铜、不锈钢、铝合金等。

不同材料具有不同的特性，选择合适的材料可以提高接头的使用寿命和适应性。

3.工作压力液压旋转接头的工作压力标准一般分为低压、中压和高压三个等级。

根据不同的工作压力要求，选择适合的接头可以保证液压系统的正常运行。

4.密封结构液压旋转接头的密封结构有O型密封圈、V型密封圈、沟槽密封等多种形式。

不同的密封结构对接头的密封性能和使用寿命有着直接影响，因此在选择接头时需要注意选择合适的密封结构。

5.安装形式液压旋转接头的安装形式有固定式和旋转式两种。

固定式接头通常固定在液压设备的固定部位，不具备旋转功能；而旋转式接头则可以在安装后实现旋转功能，适用于需要旋转的场景。

二、液压旋转接头的重要性液压旋转接头在液压系统中起到了极为重要的作用，其重要性主要体现在以下几个方面：1.实现连接和分离液压旋转接头可以实现液压管路的连接和分离，使得液压系统的组装和维护更加便捷。

通过使用旋转接头，可以避免液压管路的循环布置，减少系统的占地面积，提高系统的灵活性。

2.实现液压油的传递液压旋转接头可以实现液压油的传递，使得液压系统的各个部件能够正常工作。

通过合理选择接头的尺寸和材料，可以保证液压油的流通畅通，减少液压系统的压力损失。

旋转接头介绍
什么叫旋转接头：
旋转接头是将流体介质从静止的管道输入到旋转或往复运动的设备中，再从旋转接头中排出的连接密封装置，简称“旋转接头〞。

旋转接头的组成：
单通路旋转接头-就是一个方向进水
单通
双通-由进水孔〔弯头配长内管〕进入再由出口流出，全过程不泄露
以上介绍全是平面密封〔因为用量太大，也是应用最广泛的〕
旋转接头的类别
平面密封〔机械密封〕
球面密封〔凹凸严密配合密封〕大多用在造纸，印染，〔我也不太专业所以这个就不介绍了〕线密封〔O型圈密封〕大口径旋转接头〔海底输油管道-钢铁大型管道水，用量不大〕
这3种类别是最常见的也是国际都在用的密封方式
旋转接头的应用：
钢铁用量是最大的，连铸机，火红的钢材在运输线上温度太高，就要给运输棍冷却，旋转接头就用在运输棍两端给炉棍内部冷却。

其他行业也根本都是这样使用
要么用旋转接头给辊到冷却，要么通蒸汽或热油给辊道加热，
这是单通使用图
双通使用图
尺寸比照
DN 8 10 15 20 25 32 40 50
2 1/2 3〞4〞
DN 65 80 100。

旋转接头工作原理
旋转接头是一种常见的机械传动装置，它能够实现两个轴的连续连接并允许它们在垂直方向上旋转。

其工作原理如下：
1. 结构：旋转接头通常由内部的固定轴和外部的转动轴组成，其中固定轴通过轴承固定在机械设备上，而转动轴则可自由旋转。

2. 弹性材料：旋转接头内部还会有一层弹性材料，通常采用金属或橡胶等材料，用于增加连接部分的柔性和抗扭转能力。

3. 传递力矩：当固定轴和转动轴发生旋转时，旋转接头的转动轴将会通过内部的弹性材料传递转矩给固定轴，从而实现两轴之间的传动。

4. 减少振动和摩擦：由于旋转接头内部的弹性材料具有一定的减震和减摩特性，因此可以减少传动过程中的振动和摩擦，提高传动效率和整机的稳定性。

5. 增加旋转角度：旋转接头的工作原理还允许连接的两个轴在垂直方向上旋转，这使得复杂机械设备能够实现更大范围的运动和调整。

总的来说，旋转接头能够实现传动轴和旋转轴的连续连接，并通过内部的弹性材料传递力矩和减少振动摩擦，从而实现两轴之间的可靠传动和旋转。

旋转接头工作原理旋转接头是工业领域中常用的一种连接装置，其主要功能是在两个相对旋转的部件之间传递液体或气体，同时允许它们进行旋转运动。

旋转接头的工作原理如下：1. 结构组成：旋转接头由外壳、转子、密封件、轴承等组成。

外壳是旋转接头的外部固定结构，可以通过螺纹、焊接等方式连接到机器或设备上；转子是内部旋转的部分，通常为圆柱形，有通道用于导流介质；密封件用于保持两个部件之间的密封效果；轴承则是支撑转子的部分，保证其平稳运转。

2. 工作原理：旋转接头工作时，两个相对旋转的部件分别与旋转接头的两端连接。

当介质（液体、气体）从一个部件的通道进入旋转接头时，转子在旋转运动下会将介质传递到另一个部件的通道中，实现介质传输。

在传递过程中，密封件的作用是保持两个部件之间的密封效果，防止介质泄漏。

轴承则支持和导向转子的运动，保证旋转平稳。

3. 密封原理：旋转接头的密封原理主要有两种：机械密封和液体密封。

机械密封是通过密封面的堆积和轴向力使密封面紧密接触，防止介质泄漏。

常见的机械密封形式包括橡胶密封圈、螺纹连接、挤压密封等。

机械密封的密封性能较好，可以适用于高温、高压和侵蚀性介质的工况。

液体密封则是通过在密封界面附近形成液体封闭空间，利用液体的粘附力和表面张力形成密封。

常见的液体密封形式包括水封、气体密封和油封等。

液体密封的密封效果较差，适用于低温、低压和无腐蚀性介质的工况。

4. 适用范围：旋转接头广泛应用于各个工业领域，特别是在需要传输液体或气体的设备和机械中。

例如，在石油钻机、印刷机、造纸机、风力涡轮发电机等设备中，旋转接头被用于传输液压油、燃油、水等介质，使机器能够实现旋转运动而不受介质限制。

5. 维护和保养：为保证旋转接头的正常工作和延长使用寿命，需要定期进行维护和保养。

主要包括润滑轴承、更换密封件、检查连接件的紧固程度等。

同时，对于密封性能要求较高的旋转接头，还需要定期清洗和检测密封面的磨损情况，及时更换损坏的密封件。

一、塔吊旋转接头的使用背景：
塔吊旋转接头是用在塔吊喷淋系统中最广泛的旋转接头，在塔吊上装上喷头对建筑工地实施高空喷雾降尘，来解决建筑工地扬尘、混凝土养护、消除火灾隐患等问题，塔吊喷淋降尘系统包括塔吊旋转接头、支架、水管、过滤器、三通、活接、可调喷头等。

二、塔吊旋转接头的安装：
1、管路设置：根据塔吊的臂长来安装喷头，2-3m安装一个喷头
2、根据塔吊万向轮轴心设置喷淋系统旋转接头，管道支撑系统和旋转接头和塔吊万向轮轴轴心必须保持同轴同心。

3、由于塔吊标准件严禁焊接，专用旋转接头设置了两道固定支撑，通过螺丝卡扣与塔吊旋转接头连接固定，管道支撑采用螺丝卡扣与塔吊无缝连接。

三、塔吊旋转接头规格型号
注：JS代表江晟旋转接头DN代表公称直径
四、塔吊旋转接头的选型提供的参数
1、设备与旋转接头连接的结构形式及相关尺寸
2、设备转数及方向
3、介质名称及其温度、压力；
4、提供旋转接头与金属软管相连的接口形式及尺寸。

旋转接头工作原理旋转接头是一种用于连接管道或管道系统中的关键部件，它能够在管道系统中实现旋转和转动，以满足管道系统在运行过程中的各种需求。

旋转接头的工作原理是通过其特殊的结构和设计来实现的，下面将详细介绍旋转接头的工作原理。

1. 结构组成旋转接头通常由内外两个部分组成，内部部分被称为内轴承，外部部分被称为外轴承。

内轴承和外轴承之间通过一定的轴承结构相互连接，以实现旋转接头的旋转功能。

内轴承和外轴承之间通常还会设置密封结构，以防止介质泄漏。

2. 工作原理旋转接头的工作原理主要是通过内外轴承之间的相互配合来实现的。

当管道系统需要进行旋转或转动时，内轴承和外轴承之间会产生相对运动，内轴承会固定在管道系统内部，而外轴承则会固定在管道系统外部。

当管道系统需要进行旋转时，外轴承会随着管道系统的旋转而相对运动，而内轴承则会保持相对静止，从而实现了管道系统的旋转功能。

3. 特殊设计为了满足不同管道系统的需求，旋转接头通常会根据实际情况进行特殊设计。

例如，在一些高温、高压或腐蚀性介质的管道系统中，旋转接头会采用特殊的材料和密封结构，以确保其在恶劣环境下的稳定运行。

此外，一些特殊形状或特殊功能的旋转接头也会根据具体需求进行定制设计，以满足不同管道系统的特殊需求。

4. 应用领域旋转接头广泛应用于石油、化工、船舶、风力发电等领域的管道系统中。

在石油钻井平台上，旋转接头可以实现钻头的旋转功能，从而实现钻井作业；在化工厂中，旋转接头可以实现管道系统的旋转和转动，以满足生产过程中的各种需求；在船舶上，旋转接头可以实现船舶管道系统的旋转和转动，以满足船舶在航行过程中的各种需求；在风力发电场中，旋转接头可以实现风力发电机组的旋转功能，从而实现风力发电。

总之，旋转接头是一种非常重要的管道连接部件，它通过其特殊的结构和设计实现了管道系统的旋转和转动功能，广泛应用于石油、化工、船舶、风力发电等领域的管道系统中。

通过不断的技术创新和设计优化，旋转接头将会在未来的管道系统中发挥越来越重要的作用。

旋转接头国标【实用版】目录一、旋转接头的概述二、旋转接头的分类三、旋转接头的国家标准四、旋转接头的应用领域五、旋转接头行业的发展趋势正文一、旋转接头的概述旋转接头，顾名思义，是一种可旋转的连接部件，主要用于连接两根管道或设备，并允许它们在一定角度范围内旋转。

旋转接头具有补偿管道应力、减少安装和维修工作量、提高工程质量等优点，广泛应用于石油、化工、钢铁、船舶等行业。

二、旋转接头的分类根据结构和用途的不同，旋转接头可分为以下几类：1.通用型旋转接头：主要用于连接通用管道，安装简便，可承受较高的压力和温度。

2.高压旋转接头：适用于高压管道系统，具有承受高压、密封性能好等特点。

3.高温旋转接头：适用于高温环境下的管道系统，具有耐高温、抗氧化等特点。

4.化工旋转接头：用于化学工业管道系统，具有耐腐蚀、抗老化等特点。

5.船舶旋转接头：适用于船舶管道系统，具有抗海水腐蚀、抗震等特点。

三、旋转接头的国家标准我国对旋转接头的生产和应用有严格的标准，主要包括以下几个方面：1.尺寸和形状：旋转接头的尺寸和形状应符合国家标准或设计要求，以确保连接的可靠性和稳定性。

2.材质：旋转接头的材质应根据使用环境和工作条件选择，并应符合相关标准和规定。

3.密封性能：旋转接头的密封性能是衡量其质量的重要指标，应符合国家标准或设计要求。

4.强度和刚度：旋转接头应具有足够的强度和刚度，以承受管道在工作过程中的各种应力和变形。

四、旋转接头的应用领域旋转接头广泛应用于以下领域：1.石油、化工行业：用于输送高温、高压、易燃易爆介质的管道系统。

2.钢铁行业：用于连接高炉、转炉、加热炉等设备的管道系统。

3.船舶行业：用于连接船舶动力系统、辅助系统等管道系统。

4.水处理行业：用于输送水、污水、污泥等介质的管道系统。

5.纸浆造纸行业：用于输送纸浆、碱液等介质的管道系统。

五、旋转接头行业的发展趋势随着我国经济的持续发展，旋转接头行业也呈现出良好的发展态势。

旋转接头工作原理
旋转接头是一种常用的连接装置，工作原理如下：
旋转接头通常由两个相互连接的部件组成，一个部件固定不动，称为固定部件，另一个部件可以绕着固定部件旋转，称为旋转部件。

首先，固定部件和旋转部件之间会有一定的摩擦力，这样可以确保旋转部件能够稳定地绕着固定部件旋转。

同时，旋转接头内部还会放置一些润滑剂，以减小摩擦力，降低磨损。

当需要进行旋转时，通过外部力或者机械装置，施加力矩，使旋转部件绕着固定部件旋转。

由于固定部件和旋转部件之间的摩擦力，旋转接头可以在两个部件之间传递扭矩，并实现旋转。

旋转接头可以用于多种应用中，例如工业机械设备、汽车、航空航天等领域。

它能够实现连续的旋转运动，使设备的零部件能够灵活地连接和转动。

在使用旋转接头时，需要注意维护和保养，及时添加润滑剂，确保其正常工作。

此外，还需要根据实际需求选择合适的旋转接头，以保证其工作性能和可靠性。

总结起来，旋转接头通过摩擦力和润滑剂的作用，实现了固定部件和旋转部件之间的旋转连接，为各种设备的正常运转提供了便利。
