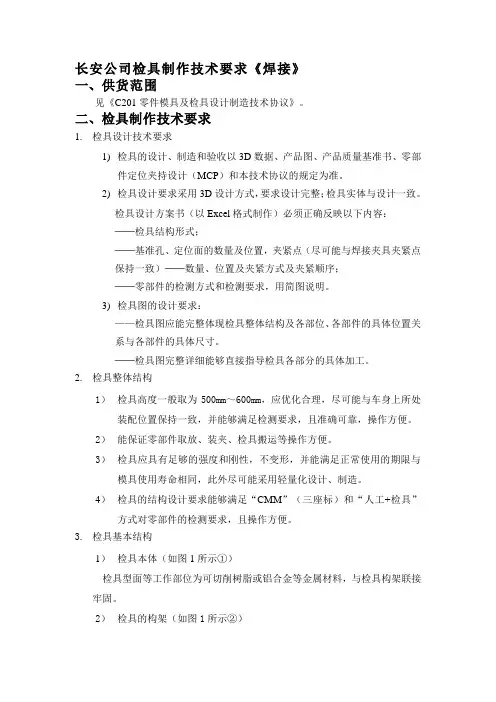

长安公司检具制作技术要求《焊接》一、供货范围见《C201零件模具及检具设计制造技术协议》。
二、检具制作技术要求1.检具设计技术要求1)检具的设计、制造和验收以3D数据、产品图、产品质量基准书、零部件定位夹持设计（MCP）和本技术协议的规定为准。
2)检具设计要求采用3D设计方式，要求设计完整；检具实体与设计一致。
检具设计方案书（以Excel格式制作）必须正确反映以下内容：——检具结构形式；——基准孔、定位面的数量及位置，夹紧点（尽可能与焊接夹具夹紧点保持一致）——数量、位置及夹紧方式及夹紧顺序；——零部件的检测方式和检测要求，用简图说明。
3)检具图的设计要求：——检具图应能完整体现检具整体结构及各部位、各部件的具体位置关系与各部件的具体尺寸。
——检具图完整详细能够直接指导检具各部分的具体加工。
2.检具整体结构1）检具高度一般取为500mm～600mm，应优化合理，尽可能与车身上所处装配位置保持一致，并能够满足检测要求，且准确可靠，操作方便。
2）能保证零部件取放、装夹、检具搬运等操作方便。
3）检具应具有足够的强度和刚性，不变形，并能满足正常使用的期限与模具使用寿命相同，此外尽可能采用轻量化设计、制造。
4）检具的结构设计要求能够满足“CMM”（三座标）和“人工+检具”方式对零部件的检测要求，且操作方便。
3.检具基本结构1）检具本体（如图1所示①）检具型面等工作部位为可切削树脂或铝合金等金属材料，与检具构架联接牢固。
2）检具的构架（如图1所示②）由型材角钢、方钢、钢管和基准块焊接组合而成。
构架必须牢固可靠。
3） 检具基准a.制造基准（如图1所示③）尺寸为100mm ×100mm ×30mm 以上，数量不少于4件。
制造基准应避免运输等造成的碰伤，如采用铝板制作保护盒，用螺栓与检具固定。
b.辅助测量基准（如图1所示④）采用孔及面的方式（如图2）设置辅助测量基准，尺寸为50mm ×50mm ×50mm ，数量不少于3件。
