② 扩颈后再缩颈时的曲线形态：缺陷处曲 线先产生正反射波，然后出现负反射。

③ 缩颈的二次及多次反射的曲线形态：缺陷处 曲线先产生正反射波，然后在间隔从桩头到缺 陷位置的时间产生第二次正反射，第三次正反 射…。

④ 扩颈的二次及多次反射的曲线形态：扩颈处 曲线先产生负反射波，然后在间隔从桩头到缺 陷位置的时间产生第二次正反射，…第三次负 反射…负正反射间隔出现。

（2）《建筑地基基础工程施工质量验收 规范》（GB50202-2002）： 桩身质量应进行检验。对设计等级 为甲级或地质条件复杂，成桩质量可靠 性低的灌注桩，抽检数量不应少于总数 的30％，且不应少于20根；其他桩基工 程的抽检数量不应少于总数的20％，且 不应少于10根；对地下水位以上且终孔 后经过核验的灌注桩，检验数量不应少 于总数的10％，且不应少于10根。每个 柱下承台不得少于l根。

（1）桩身阻抗不发生变化

图10 桩身阻抗不发生变化

（2）桩身存在一个阻抗变化界面 桩身的中间存在一个界面。 阻抗变化越 大，反射回来的波幅就越强，反之则越弱

（3）桩身存在两个界面 桩身中存在两个界面。


桩身存在两个阻抗界面
2.4 典型信号 （1）完整摩擦桩 实测速度曲线上反射波与入射波同向起 跳。
低应变检测
牡丹江科研建筑工程质量 检测有限公司 徐福贵
一、一般原则

1.1 检测目的


1.1.1检测目的
完整性是指反映桩身截面尺寸相对变化、 桩身材料密实性和连续性的综合定性指标。完 整性检测的目的是发现某些可能影响单桩承载 力的缺陷，最终仍是为减少安全隐患、可靠判 定工程桩承载力服务。所以，基桩质量检测时， 承载力和完整性两项内容密不可分。

桩头的处理平整 传感器安装紧密 采集完数据存盘
第三章 现场测试技术 波形读取
选文件夹
选文件名
单击完成读取
第三章 现场测试技术 波形处理
单击进入处理界面
第三章 现场测试技术 波形处理
原始波形
第一章 基本概念及检测原理 应力波在桩中的传播
一维杆应力波波动方程
方程：
其物理意义就是应力波在桩身中的传播速度
第一章 基本概念及检测原理 应力波在桩中的传播
应力波在自由端完整桩中的传播
第一章 基本概念及检测原理 应力波在桩中的传播
应力波在自由端完整桩中的传播
T
V
自动化出的缺陷示意图
完整性的评价
单击进入打印界面
第三章 现场测试技术 波形打印
点击打印后出的打印信息预览界面
单击进行打印
第三章 现场测试技术 波形打印
打印确定后出来的打印提示，当分析完四根桩的波形后并都打印确定后打印机才开始输出
T
V
L
L1
L2
T1
T2
T3
T4
整桩平均波速C： C=2L÷T4－T1 扩径位置L1： L1=C×T2－T1÷2 扩径范围L2－L1： L2－L1= C×T3－T2÷2
第一章 基本概念及检测原理 检测原理
检测原理
利用应力波在桩中传播时当桩身的波阻抗发生变化会产生反射的原理通过分析反射波的幅值、相位、到达时间得出桩缺陷的大小、性质、位置等信息最终对桩基的完整性给予评价
第二章 低应变检测系统 传感器
速度传感器
加速度传感器
第二章 低应变检测系统 组合手锤
第二章 低应变检测系统 采集仪
RSM—24FD分体机
第二章 低应变检测系统 采集仪

谢谢！
36、自己的鞋子，自己知道紧在哪里。——西班牙
37、我们唯一不会改正的缺点是软弱。——拉罗什福科
xiexie! 38、我这个人走得很慢ቤተ መጻሕፍቲ ባይዱ但是我从不后退。——亚伯拉罕·林肯
39、勿问成功的秘诀为何，且尽全力做你应该做的事吧。——美华纳
40、学而不思则罔，思而不学则殆。——孔子
低应变基桩完整性检测
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。

经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

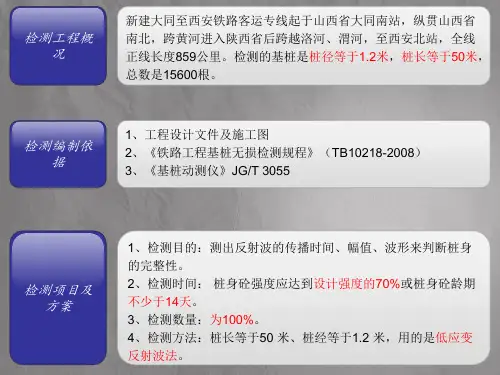

安全目标及保证措施
1、安全目标：坚持“安全第一，预防为主”，消灭 事故，杜绝人员伤亡。
2、安全保证措施：
（1）现场检测应严格遵守现场有关安全作业规定， 检测人员应熟悉现场环境，杜绝人身伤害及事故发生。
（桩顶表面应 平整干净无积水）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔 用
检测前准备
桩头打磨四个 平面，周边三个为
传感器安装点， 直径约60mm， 在钢筋笼内侧，距 桩中心2/3半径处。桩 中间平面为锤击点， 直径约100mm，
打磨面应平 顺、光洁、密实。）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
现场检测
1、传感器安装部 位应清理干净不得 有浮动沙土颗粒。2、传 感器应与桩轴线平行。 3、用黄油或其他粘合剂 时，保证有足够的粘结强 度，保证信号在采集过程 中不发生滑动、松动 激振方向沿桩轴线方向 ，采用榔头式锤激振时，不 得连击。（短桩或浅 部缺陷桩的检测宜采 用轻捶快击窄脉冲激振； 长桩或深部缺陷桩 检测宜采用重锤宽脉冲激振）
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
数据收集
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
