LED显示屏控制系统拓扑图

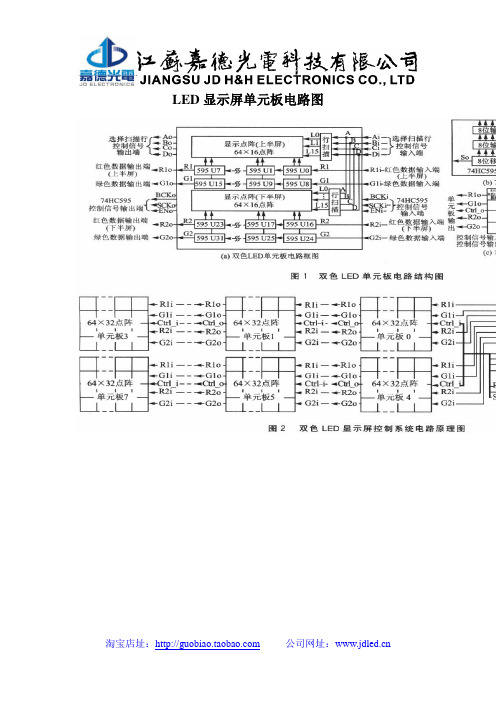

LED显示屏单元板电路图下面是一个8x8的点阵LED结构从图上看，8X8 点阵共需要64 个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管就亮。

将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如单片机之类的智能控制芯片。

通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

电路原理图示如下：无论文字还是图形都是由点阵组成的，比如我们常用的汉字，完整的点阵由16x16、32x32等等，每个点就是一个像素点。

将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD, 0xEF,0xFB,0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xB F,0xFF},{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07 ,0xF0,0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF, 0xFF},{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF, 0x1F,0xF8,0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0 xE7,0xEF},{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7 ,0xAD,0xEB,0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB, 0xFE,0xF7}这是16x16的点阵汉字，每个汉字32个字节。

led灯控制器线路图原理led灯控制器线路图由电源电路、脉冲发生器、控制电路和LED显示电路组成，如下图：元器件选择Rl选用1/2W金属膜电阻器;R2-R8选用1/4W或1/8W金属膜电阻器;宇灯单元中各电阻器均选用lW金属膜电阻器。

Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。

VDl、VD2和字灯单元中各隔离二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。

各字灯单元中的发光二极管均选用d5-pl2mm的红色发光二极管。

VS选用lW、l2V的硅稳压二极管。

VTl-VD2均选用MCRlO0-6型晶闸管。

ICl选用NE555型时基集成电路;IC2选用CD4017或CC4017型十进制计数/脉冲分配器集成电路。

电源电路由降压电容器Cl、泄放电阻器Rl、整流二极管VDl、VD2、稳压二极管VS和滤波电容器C2组成。

脉冲发生器由时基集成电路ICl、电阻器R2、R3和电容器C3、C4组成。

控制电路由十进制计数/脉冲分配器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成。

LED显示电路由4块字灯显示器构成，每块字灯显示器是由256个字灯单元组成的16x16阵列。

每个宇灯单元均由发光二极管VL、限流电阻器R和隔离二极管VD4-VD7组成，如图1-166所示。

在字灯单元中，V+为正电源输入端，VD4-VD7的负极作为字灯的句选择端(断点引出端1-4)。

当某一句选择端为低电平时，该句中的4字词组全部亮灯显示，即VLl-VL7的负极分别与4句4字词组中需点亮的发光二极管(按字形笔划)的负极相连。

例如VD4的负极与"庆祝五"词组中各发光一极管的负极相连，VD5-VD7的负极分别与"祖国万岁"、《国泰民安"、"普天同庆"词组中各发光二极管的负极相连。

LED 显示屏显示控制电路及数据处理技术分享
存储器有两种组织方式（图2）：①组合像素法（Packed Pixel Method）：即画面上每个像素的所有位均集中存放在单个存储体中；②位平
面法（Bit Plane Method）：即像素的每一位各自存放在不同的存储体中。

由于使用了多个存储体，它们可以一次同时读出更多的像素信息。

从两种存储
结构来分析，利用位平面结构有利于提高LED 屏的显示效果。

整个LED 显示屏显示控制电路结构框图如图3 所示。

其中，数据重构电
路完成RGB 数据的转换，将不同像素的同权位组合在一起，然后存放在相邻的单元中，从而以位的形式完成整个数据的重新组合。

数据重构电路主要由四大部分组成：8 位数据并行传送电路；8 位并-串转换电路；8 位数据锁存电路；8 位加1 计数器。

R/G/B 各8 位数据由经同步处理后的像素点频打入并行锁存器，8 位加1 计数器输出进位脉冲LD，将8 位数据同时锁存到8 位并-串转换电路，由时钟控制电路完成并-串转换电路时
钟的控制。

数据经过重构后，一个存储体中不再是一个像素值，而是不同像
素值的同权位。

将所有的同权位存放在一起，从而构成以位为单位的位平面
存储结构。

在读出时必须按相反的规则取出各像素的相邻权值。

读写地址发生器必须满足严格的时序。

对同一存储芯片来说，可将其分为N 片（一个像素值用N 位表示），每片表示一个位平面，像素经过转换向同
一存储器写入时，首先写0 位，再写1 位，最后写N 位。

对于8Col×Row点。

室外led显示屏工程方案(用户方案)室外LED显示屏工程方案项目背景：本公司为贵方设计一块功能强大、节能环保的LED电子显示屏，用于信息发布和视频播放。

该显示屏不仅提升了贵方企业的档次，而且功能强大，能满足各种信息发布要求，并具有震撼的效果。

具体方案如下：一、系统总述室外全彩色显示系统是一整套工程化、系统化的高技术产品，包括显示屏、控制及接口、计算机及外围设备、多种信号获取手段以及完善的软件等部分。

该系统能实现视频、声音及其它信息的接收、存储、管理和最终的显示、播放，是一种全新的室外传播媒体。

系统以计算机为处理和控制中心，显示面阵实现多色多灰度级。

LED屏幕的显示内容与计算机屏幕窗口上的内容实时同步，使播放图文动画和视频成为可能。

利用XXX在视频领域和多媒体技术上的领先优势，结合相应的软件，该系统可以将电视、录像、影碟等及计算机的内容作为播放的节目信息源。

我公司开发的节目制作和播放软件、多媒体软件功能强大，用户界面友好直观，操作简单方便，是一种极强的节目制作及播放手段。

1、系统设计原则对于用户，即信息的制作和编排者来说，系统实际上是一个环境而不仅仅是显示屏。

观众是广告或新闻及其它信息所直接作用者，在观众中的感受中，系统应该是丰富而活泼的视觉和听觉信息媒体，观众看到的是丰富多彩、生动活泼、妙趣横生的节目：图片、动画、文字、视频图像等，听到的是悦耳的音乐和解说词。

因此，我们可将室外大型LED显示屏设计成一个信息制作、接收、处理和显示的系统，而不单是一块显示屏。

2、系统的拓扑图注：此图为LED系统总体设备图，如只需其中几项功能，可单独配置。

二）、功能简介室外LED全彩色显示屏与广告媒体和一些新兴媒体（电视墙、液晶屏等）相比，具有不可替代的优势性，包括先进性、同步性、高亮度和多色多灰度等方面的优势。

1、先进性2(1)同步性：采用微机控制，实时显示。

屏体能与计算机监视器同步，点点对应，无闪烁现象。

2)高亮度：采用超高度LED发光管，屏幕显示内容在室光下清晰可见，整屏亮度4/8级可调。

第五节、电子原器件原理1、74HC2451脚为控制端，19脚为使能端；当1脚为高电平、19脚低为低电平时信号从2、 3、 4、 5、 6、 7、 8、 9 脚输入；18、17、16、15、14、13、12、11脚输出信号；当1脚为低电平、19脚低为低电平时信号从18、17、16、15、14、13、12、11脚输入；2、 3、 4、 5、 6、 7、8、 9位输出信号；10脚为GND ，20脚为+5V；（输入信号从排针上来，一般为红；绿；锁存；时钟；使能；A B C D 信号；这些信号一般分到2个245的针脚上，然后输出到595 （红；绿；锁存；时钟）；138（A B C D）；和输出的排针上（锁存；时钟）2、74HC1383线—8线译码器HC138有三个地址输入（A0-A2），三个选通输入（STA ，-STB ，-STC ）和八个输出（-Y0 -- -Y7）。

当STA 为高电平，-STB 和-STC 为低电平时器件被选通，A0-A2K 可确点-Y0 -- -Y7中的一个以低电平呈现，对于STA ，-STB ，-STC 的其它任何组合，-Y0 -- -Y7均为高电平。

A0---A1地址输入端 STA---选通端 -STB.-STC--选通端（低电平有效）-Y0--- -Y1输出端（低电平有效） GND---地VCC---电源A0—A2一般为A:B:C信号 Y0—Y7信号输出端，输出到4953的2，4脚上；有时使能信号也245到138（第5脚）上，此信号又从138上输出到排针。

3、74HC5958位移位寄存器（串行输入，3S 并行锁存输出）HC595内含8位串入，串/并出移位寄存器和8位三态输出锁存器。

寄存器和锁存器分别有各自的时钟输入（CPsr 和CPla ）。

当CPsr 从低到高电平跳变时，串行输入数据（DS ）移入寄存器。

当CPla 从低到高电平跳变时，寄存器的数据置入锁存器。

清除端（-CR ）的低电平仅对寄存器复位（Q7S 为低电平）。

Ied灯限制器线路图原理Ied灯限制器线路图由电源电路、脉冲发生器、限制电路和1.ED显示电路组成，如下图:元器件选择Rl选用1/2W金W膜电阻器;R2-R8选用1/4W或1/8W金属膜电阳器;宇灯单元中各电阻器均选用IW金属膜电阻器。

Cl选用耐压值为630V的CBB电容器或涤纶电容器;C2和C3均选用耐压值为25V的铝电解电容器;C4釉C5选用涤纶电容器或独石电容器。

VDkVD2和字灯单元中各隔岗二极管均选用1N4007型硅整流二极管;VD3选用1N4148型硅开关二极管。

各字灯单元中的发光二极管均选用d5-p12mm的红色发光二极管CVS选用1W、12V的硅稳压二极管。

VT1-VD2均选用MCR1O0-6型品闸管,ICl选用NE555型时基集成电路;1C2选用CD4017或CC4017型十进制计数/脉冲安排器集成电路。

电源电路由降压电容器Ck泄放电阻器Rk擦流二极管VD1、VD2、稳压二极管VS和滤波电容器C2组成。

脉冲发生器由时基集成电路IC1、电阻器R2、R3和电容器C3、C4组成，限制电路由十进制计数/脉冲安排器集成电路IC2、二极管VD3、电阻器R4-R8、电容器C5和晶闸管VTl-VW组成.1.ED显示电路由4块字灯显示器构成，每块字灯显示器是由256个字灯单元组成的16x16阵列。

每个宇灯单元均由发光二极管V1.、限流电阻器R和隔离二极管VD4-VD7组成，如图1-166所示。

在字灯单元中，V+为正电源输入端，VD4-VD7的负极作为字灯的句选择端（断点引出端1-4）。

当某∙句选择端为低电平常，该句中的4字词组全部亮灯显示，即V1.I-V1.7的负极分别与4句4字词组中需点亮的发光二极管（按字形笔划）的负极相连，例如VD4的负极与“庆况五”词组中各发光一极管的负极相连，VD5-VD7的负极分别与“祖国万岁"、《国泰民安“、”普天同庆“词组中各发光二极管的负极相连。

沟通220V电压路经VDl整流后，为宇灯显示器的V+端供应脉动直流电压;另路经Cl降压、VD2整流、VS稳压和C2滤波后，产生+12V直流电压，供应ICI和IC2<,时钟发生器通电工作后，从ICl的3脚输出方波脉冲（间隔为IoS）信号，作为IC2的计数脉冲。
