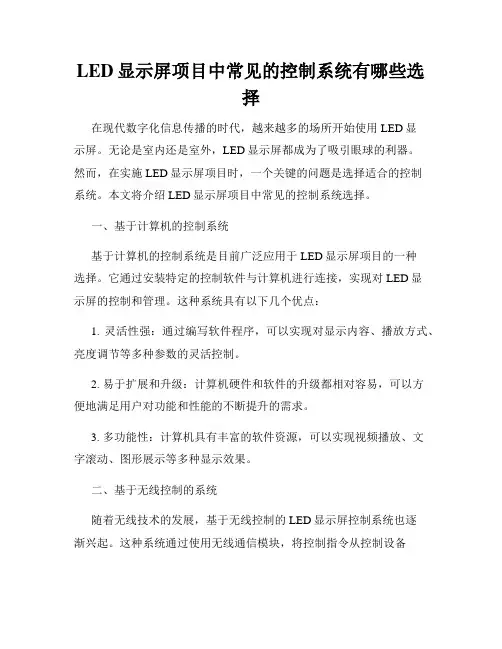

LED显示屏项目中常见的控制系统有哪些选择在现代数字化信息传播的时代,越来越多的场所开始使用LED显示屏。
无论是室内还是室外,LED显示屏都成为了吸引眼球的利器。
然而,在实施LED显示屏项目时,一个关键的问题是选择适合的控制系统。
本文将介绍LED显示屏项目中常见的控制系统选择。
一、基于计算机的控制系统基于计算机的控制系统是目前广泛应用于LED显示屏项目的一种选择。
它通过安装特定的控制软件与计算机进行连接,实现对LED显示屏的控制和管理。
这种系统具有以下几个优点:1. 灵活性强:通过编写软件程序,可以实现对显示内容、播放方式、亮度调节等多种参数的灵活控制。
2. 易于扩展和升级:计算机硬件和软件的升级都相对容易,可以方便地满足用户对功能和性能的不断提升的需求。
3. 多功能性:计算机具有丰富的软件资源,可以实现视频播放、文字滚动、图形展示等多种显示效果。
二、基于无线控制的系统随着无线技术的发展,基于无线控制的LED显示屏控制系统也逐渐兴起。
这种系统通过使用无线通信模块,将控制指令从控制设备(如手机、平板电脑)发送到显示屏,实现对显示屏的远程控制。
这种系统的优点包括:1. 方便性:通过手机等移动设备可以随时随地对显示屏进行控制,满足了用户对灵活、便捷操作的需求。
2. 实时性:无线控制系统可以实现即时的数据传输和响应,确保显示屏上内容的实时更新。
3. 灵活性:用户可以通过无线网络将多个显示屏进行联动,实现同步播放,或者针对不同的显示屏设置不同的播放内容。
三、基于点控制的系统基于点控制的LED显示屏控制系统是一种传统的控制方式。
该系统通过电脑主板上的点控卡,将图像信号传输到LED显示屏,实现对显示内容的控制。
该系统的特点包括:1. 性价比高:相对于其他控制系统,基于点控制的系统成本相对较低,适用于预算有限的项目。
2. 稳定性强:点控制系统不会受到网络延迟或通信干扰的影响,保证了显示内容的稳定性。
3. 易于维护:点控制系统硬件结构简单,维护成本低,对技术要求相对较低。
Led屏第八代控制系统使用手册一、进入设置对话框在菜单下点“设置”,“软件设置”后,输入“linsn”五个小写字母(注意电脑上没有显示,在键盘上直接按linsn五个字母,如有错误重新再按一次直到正确为止)即可进入设置对话框,如图1所示。
图1二、发送卡设置发送卡设置非常简单,如果你的显示屏工作在1024×768模式不用设置即可工作,否则需选择需要的显示模式,再点“保存到发送卡”后,重新设置你的电脑分辨率即可。
(注意:显示模式是指电脑的显示模式。
) 如图1所示。
三、接收卡设置在进入接收卡的设置之前,先了解接收设置界面上的各项是非常必要的,能让用户更好地了解控制系统,从而使操作更简单,快捷。
灯板芯片:可选专用PWM或点校正等芯片当前扫描模式:完成智能设置后,软件界面会写出当前单元板的驱动模式。
文件名称:是指经智能设置正确后,保存驱动设置时给驱动文件起的名称。
例如:通用全彩8扫8行8折。
LED刷新频率:LED显示屏更新图片的速率,刷新频率越高,频率图像越稳定,如果要用照相机拍摄画面时无水波纹无闪烁,刷新率应设置在600hz以上。
双色显示屏不追求效果一般设置成60-75HZ 即可,全彩屏要求效果一般户内屏设为180-600hz,户外屏300-1200hz。
同步刷新:对于双色显示屏,选与不选此项对效果影响不大。
但对于全彩显示屏,必须选此项,可以使电脑与显示屏同步,效果更好。
灰度级数:一般来说,双色显示屏选256级即可,全彩户内选4096级,户外选16384级。
当然也可以根据显示屏的要求提高灰度,灰度越高图片层次越好。
扫描移位时钟:取决于驱动板的性能和设计。
如果性能好,设计合理,能上的时钟就越高,那么单张接收卡带的面积(像素点)就会越大,或者在带面积不变的情况下支持更高的灰度和刷新频率。
占空比:是指移位时钟的占空比,改变此数据,可以使扫描移位时钟能上更高时钟。
一般设为50%。
消隐时间:如果显示屏出现有暗亮的情况,可以通过此项来消除。

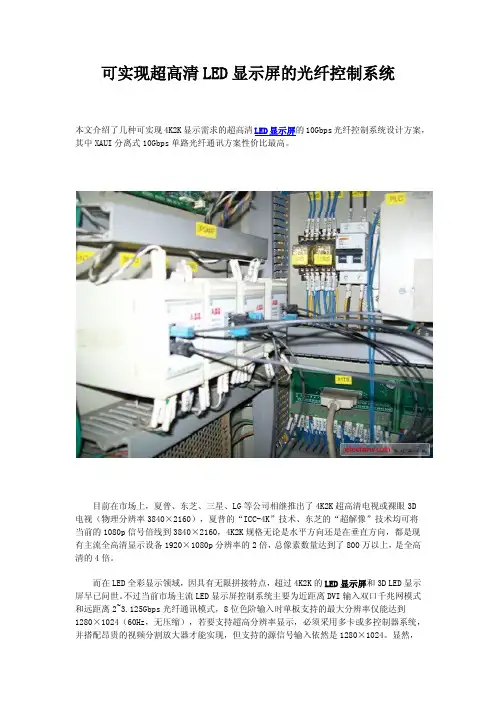

可实现超高清LED显示屏的光纤控制系统本文介绍了几种可实现4K2K显示需求的超高清LED显示屏的10Gbps光纤控制系统设计方案,其中XAUI分离式10Gbps单路光纤通讯方案性价比最高。
目前在市场上,夏普、东芝、三星、LG等公司相继推出了4K2K超高清电视或裸眼3D电视(物理分辨率3840×2160),夏普的“ICC-4K”技术、东芝的“超解像”技术均可将当前的1080p信号倍线到3840×2160,4K2K规格无论是水平方向还是在垂直方向,都是现有主流全高清显示设备1920×1080p分辨率的2倍,总像素数量达到了800万以上,是全高清的4倍。
而在LED全彩显示领域,因具有无限拼接特点,超过4K2K的LED显示屏和3D LED显示屏早已问世。
不过当前市场主流LED显示屏控制系统主要为近距离DVI输入双口千兆网模式和远距离2~3.125Gbps光纤通讯模式,8位色阶输入时单板支持的最大分辨率仅能达到1280×1024(60Hz,无压缩),若要支持超高分辨率显示,必须采用多卡或多控制器系统,并搭配昂贵的视频分割放大器才能实现,但支持的源信号输入依然是1280×1024。
显然,当前的LED显示屏控制系统已滞后于视频和通信技术的发展,满足不了市场和用户的更高需求。
为此,我们在研制前一代2~3.125Gbps LED显示屏光纤控制器的基础上,采用成熟的万兆网通讯技术和器件,设计了一种支持HDMI 1.4a音视频输入的超高清LED显示屏10Gbps 光纤控制系统,大幅度提升了传统LED显示屏控制器的带宽、功能和性价比。
总体设计方案图1所示为超高清LED显示屏10Gbps光纤控制系统整体逻辑设计,分为发送和接收两部分,其中发送部分包括HDMI输入口、DVI输入口、USB接口、ADV7619、CP2102、FPGA、DDR、Flash、PCIe插口、外设和光纤通讯,接收部分包括光纤通讯(与发送部分完全相同)、FPGA、10~12路千兆网PHY输出矩阵、DDR、Flash、外设、音频输出和多功能接口。

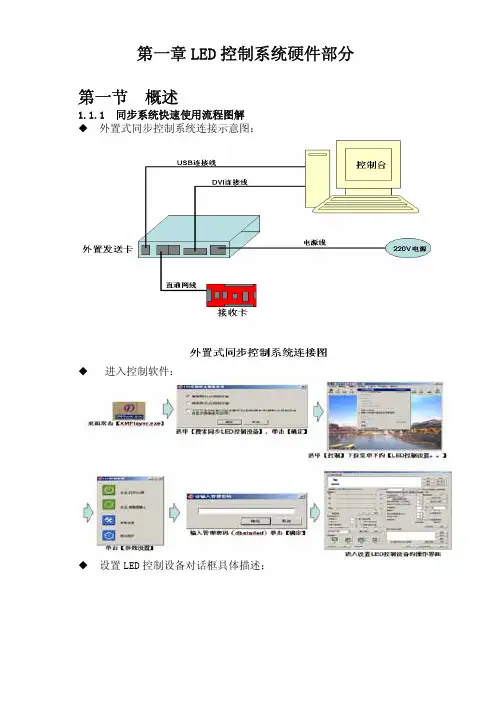

第一章LED控制系统硬件部分 第一节 概述1.1.1同步系统快速使用流程图解◆ 外置式同步控制系统连接示意图:◆ 进入控制软件:◆ 设置LED控制设备对话框具体描述:◆ 发送卡设置部分【屏体显示】 调整屏体的亮度,范围1-256。
【图像输出区域】 调整显示器模式,根据显示器的分辨率选择。
指定显示器上的内容的区域要在LED大屏上显示。
【屏体旋转】 显示器上的显示内容在LED大屏上旋转,旋转角度分别为0℃,90℃,180℃,270℃。
【定时指令】 指定时间进行相应的操作。
◆ 接收卡设置部分在进入接收卡的设置之前,先了解接收设置界面上的各项内容是非常必要的,能让用户更好的了解控制系统,从而使操作更简单,快捷。
【屏幕选项】 设置单块接收卡的基本参数。
【LED驱动芯片】 接收卡所带LED屏体驱动芯片型号。
主要支持的驱动芯片型号为:MBI5026/TB62726, MBI5027, MBI5030, MBI5039, 74HC595, LPD6803, DM413, MBI5042, MBI5020【帧同步模式】 可以使电脑与LED显示屏有相同的刷新率。
【上屏时钟】 驱动屏体驱动芯片的CLK,范围4-255,即时钟频率范围是490KHZ-31.25MHZ【占空比】 是指移位时钟的占空比,改变此数据,可以使扫描移位时钟能上更高时钟。
一般设为50%。
【灰度等级】 一般来说,双色显示屏选256级即可,全彩户内选4096级,户外选16384级。
当然也可以根据显示屏的要求提高灰度,灰度越高图片层次越好。
级数分别为4,8,16,32,64,128,256,512,1024,2048,4096,8192,16384,32768,65536。
【灰度效果】 与灰度等级改变屏体显示图片动画的层次感。
效果分别为最佳灰度,灰度佳,灰度较佳,中等灰度,灰度较好,灰度一般,基本灰度。
灰度等级越高灰度效果越好,则刷新率越低,单元接收卡所带的屏尺寸越小。
LED显示屏同步灵星雨控制系统设置LED显示屏同步灵星雨控制系统设置1.安装软件:从光盘打开标有“ledstudio10”的安装文件。
注意:在安装的过程中会弹出一个提示是否安装CP210USB驱动的窗口,请点击中间“Install”字样的选项安装即可。
注:有时软件提示输入序列号,则键入888888就可以了。
2.发送卡设置:打开演播室软件点“设置”菜单,选“软件设置”,然后直接在键盘键入五个小写英文字母“linsn”,弹出密码窗输入密码“168”确定就可进入到“设置硬件参数”的界面。
然后进“发送卡”把显示模式选中所用的模式,保存到发送卡。
然后进行显卡设置:右键鼠标进入到显卡的“属性”点“设置”进高级选项中打开控制中心,然后在设置多个显示器功能中选择复制模式。
观察发送卡数据灯(绿灯)快速闪烁即可。
(注意:根据本人多年维修同步LED显示屏经验,一般同步屏整屏不亮,均为此处电脑设置有故障导致。
)3.接收卡设置:进入到“设置硬件参数”的界面。
然后进“接收卡”作“智能设置”(具体操作详见LED控制系统使用手册),需要注意的是:(1)发送卡要从U口输出网线给接收卡(如用D口输出网线则智能设置是没有变化的。
),(2)显卡不能选扩展到第二监视器。
(3)接收卡的控制范围由四个方面来决定:LED 刷新频率;灰度级别;扫描移位时钟;屏体的扫描方式。
LED刷新频率和灰度级别越大接收卡带的宽度就越窄,而扫描移位时钟越大则宽度越大,但扫描移位时钟不是无限制加大的,如屏体出现闪点则说明该屏时钟上得太高。
而接收卡控制的高度是由屏体的扫描方式来定的(单指灯板左右级连,如为上下级连则相反。
),如全彩8扫每区8行,灯板级连从右到左,【接收卡有16组红绿蓝(全彩)数据,有32组红绿(双色)数据,每区几行是指一组红绿蓝数据带的行高。
(单指灯板左右级连)】则16*8=128像素点高;如全彩8扫每区16行,灯板级连从右到左,则16*16=256像素点高。
L E D全彩显示屏控制系统(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除LED(LargeElectronicDisplay),显示屏就是由若干个可组合拼接的显示单元(单元显示板或单元显示箱体)构成屏体,再加上一套适当的控制器(主控板或控制系统)。
所以多种规格的显示板(或单元箱体)配合不同控制技术的控制器就可以组成许多种LED显示屏,以满足不同环境,不同显示要求的需要。
分解一个LED显示屏,它由以下一些要素构成(以较为复杂的同步视频屏为例):①金属结构框架:户内屏一般由铝合金(角铝或铝方管)构成内框架,搭载显示板等各种电路板以及开关电源,外边框采用茶色铝合金方管,或铝合金包不锈钢,或钣金一体化制成。
户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成,外框可采用铝塑板进行装饰。
②显示单元:是LED显示屏的主体部分,由发光材料及驱动电路构成。
户内屏就是各种规格的单元显示板,户外屏就是单元箱体。
③扫描控制板:该电路板的功能是数据缓冲,产生各种扫描信号以及占空比灰度控制信号。
④开关电源:将220V交流电变为各种直流电提供给各种电路。
⑤双绞线传输电缆:主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。
⑥主控制仪:将输入的RGB数字视频信号缓冲,灰度变换,重新组织,并产生各种控制信号。
⑦专用显示卡及多媒体卡:除具有电脑显示卡的基本功能外还同时输出数字RGB信号及行,场,消隐等信号给主控仪。
多媒体除以上功能外还可将输入的模拟Video信号变为数字RGB信号(即视频采集)。
⑧电脑及其外设⑨其他信息源:电视机,DVD/VCD机,摄录像机及切换矩阵等。
LED全彩显示屏控制系统:功能特点1、支持DVI显示卡:直接接DVI显示卡2、单网线传输:一条标准超五类网线传输1280*512像素或者1024*640像素3、超大带载力:一块全彩主控卡最大可带1280*1024像素4、一拖多功能:一块全彩主控卡可以带任意多接受卡(既任意多块显示屏,可屏幕分割)5、一卡多用:可用于室内屏也可用于室外屏,支持16扫、8扫、4扫、2扫及静态屏体6、支持远距离传输:采用先进的数据传输技术,使用千兆网高数据通讯芯片,防静电、防雷击、支持无中继的远距离传输,传输最大距离130米,并实现100%数据恢复。

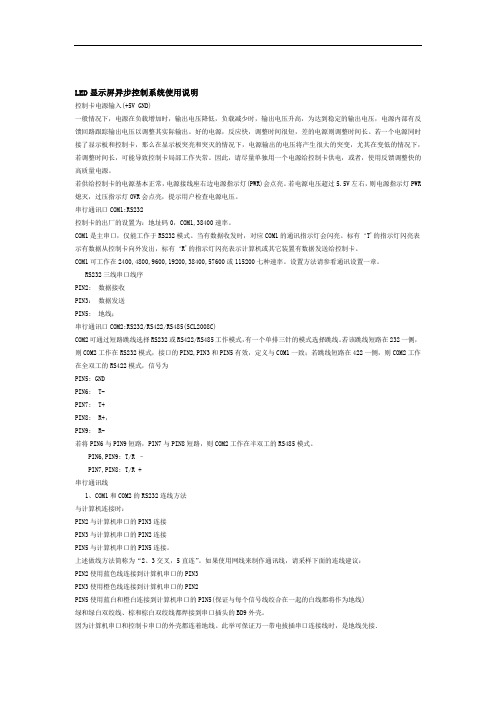

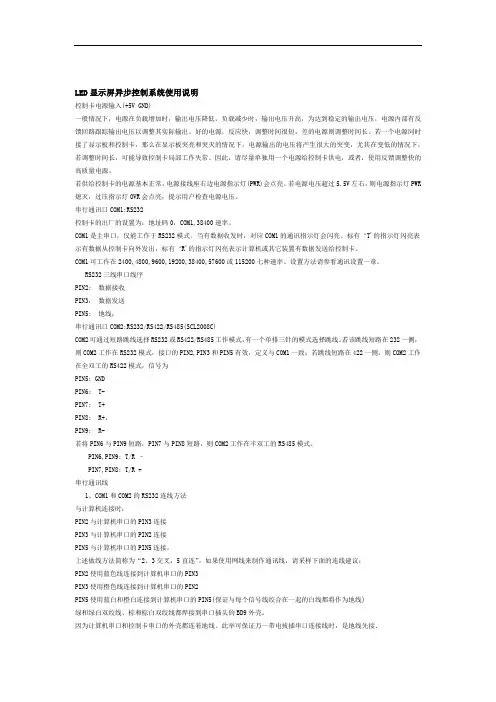

LED显示屏异步控制系统使用说明控制卡电源输入(+5V GND)一般情况下,电源在负载增加时,输出电压降低,负载减少时,输出电压升高,为达到稳定的输出电压,电源内部有反馈回路跟踪输出电压以调整其实际输出。
好的电源,反应快,调整时间很短,差的电源则调整时间长。
若一个电源同时接了显示板和控制卡,那么在显示板突亮和突灭的情况下,电源输出的电压将产生很大的突变,尤其在变低的情况下,若调整时间长,可能导致控制卡局部工作失常。
因此,请尽量单独用一个电源给控制卡供电,或者,使用反馈调整快的高质量电源。
若供给控制卡的电源基本正常,电源接线座右边电源指示灯(PWR)会点亮。
若电源电压超过5.5V左右,则电源指示灯PWR 熄灭,过压指示灯OVR会点亮,提示用户检查电源电压。
串行通讯口COM1:RS232控制卡的出厂的设置为:地址码0,COM1,38400速率。
COM1是主串口,仅能工作于RS232模式。
当有数据收发时,对应COM1的通讯指示灯会闪亮。
标有‘T'的指示灯闪亮表示有数据从控制卡向外发出,标有‘R'的指示灯闪亮表示计算机或其它装置有数据发送给控制卡。
COM1可工作在2400,4800,9600,19200,38400,57600或115200七种速率。
设置方法请参看通讯设置一章。
RS232三线串口线序PIN2: 数据接收PIN3:数据发送PIN5: 地线;串行通讯口COM2:RS232/RS422/RS485(SCL2008C)COM2可通过短路跳线选择RS232或RS422/RS485工作模式,有一个单排三针的模式选择跳线。
若该跳线短路在232一侧,则COM2工作在RS232模式,接口的PIN2,PIN3和PIN5有效,定义与COM1一致;若跳线短路在422一侧,则COM2工作在全双工的RS422模式,信号为PIN5: GNDPIN6: T-PIN7: T+PIN8: R+,PIN9: R-若将PIN6与PIN9短路,PIN7与PIN8短路,则COM2工作在半双工的RS485模式。
led显示屏控制系统工作原理LED显示屏控制系统是一种现代化的信息传递工具,广泛应用于商业广告、交通指示、体育赛事等场合。
本文将对LED显示屏控制系统的工作原理进行详细介绍。
一、LED显示屏的组成结构LED显示屏由多个LED模块组成,每个LED模块由多个LED点阵组成。
LED点阵的数量和排列方式决定了LED显示屏的分辨率和大小。
在LED模块中,还包括控制电路板和电源模块。
二、LED显示屏的控制原理LED显示屏控制系统主要由以下部分组成:主控制器、显示卡、传输线、LED模块。
主控制器负责控制LED显示屏的整体运行,显示卡负责将图像信号转化为LED点阵控制信号,传输线将控制信号传输到LED模块中。
1.主控制器主控制器是LED显示屏控制系统的核心部分,它负责整个系统的控制和运行。
主控制器通常由单片机、FPGA等芯片构成,它通过和显示卡的通信来控制LED显示屏的显示内容。
主控制器还可以通过网络接口与服务器进行通信,实现远程控制和管理。
2.显示卡显示卡是将计算机图像信号转化为LED点阵控制信号的设备。
显示卡通常由FPGA芯片、存储芯片、控制芯片等构成。
FPGA芯片可以根据不同的图像信号生成相应的控制信号,存储芯片用来存储控制信号,控制芯片则负责控制整个显示卡的工作。
3.传输线传输线负责将控制信号从显示卡传输到LED模块。
传输线的类型包括网线、串行线等。
网线通常用于短距离传输,串行线则适用于长距离传输。
4.LED模块LED模块是LED显示屏的最小单元,它由多个LED点阵构成。
每个LED点阵包含多个LED灯珠,通过控制电路板和电源模块完成LED灯珠的亮度和颜色控制。
LED模块中的控制电路板接收传输线传来的控制信号,并将控制信号转化为LED灯珠的亮度和颜色控制信号。
三、LED显示屏的工作流程LED显示屏的工作流程如下:1.计算机将图像信号发送给显示卡;2.显示卡将图像信号转化为LED点阵控制信号;3.传输线将控制信号传输到LED模块中;4.控制电路板将控制信号转化为LED灯珠的亮度和颜色控制信号;5.LED灯珠发光,显示图像内容。

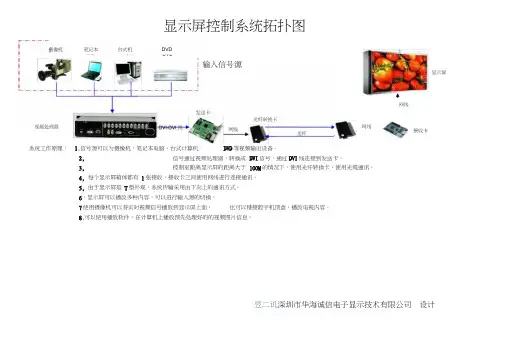

显示屏控制系统拓扑图
摄像机笔记本台式机DVD
显示屏
网线
网线
接收卡
系统工作原理:1,信号源可以为摄像机,笔记本电脑,台式计算机,DVD等视频输出设备。
2,信号通过视频处理器,转换成DVI信号,通过DVI线连接到发送卡。
3,控制室距离显示屏的距离大于100M的情况下,使用光纤转换卡。
使用光缆通讯。
4,每个显示屏箱体都有1张接收,接收卡之间使用网线进行连接通讯。
5,由于显示屏是T型外观,系统传输采用由下向上的通讯方式。
6,显示屏可以播放多种内容,可以进行输入源的切换。
7使用摄像机可以将实时视频信号播放到显示屏上面,也可以链接数字机顶盒,播放电视内容。
8,可以使用播放软件,在计算机上播放预先处理好的的视频图片信息。
昱二讥深圳市华海诚信电子显示技术有限公司设计。
led显示屏控制系统LED显示屏控制系统随着科技的不断进步和应用的广泛推广,LED显示屏在各个领域中被广泛应用,如商业广告、户外广告、演唱会、体育赛事等。
而想要实现对这些LED显示屏的有效控制,需要一个高效稳定的LED显示屏控制系统。
LED显示屏控制系统是一种基于电子技术的设备,它能够将文字、图片和视频等内容通过计算机和相关软件进行转换和控制,最终在LED显示屏上展示出来。
一个完善的LED显示屏控制系统应该具备以下几个基本要求:一是支持多种媒体格式,能够播放各种格式的图片、视频和文字等内容;二是具备高清、流畅的播放效果,确保内容能够清晰地展示在LED显示屏上;三是具备远程操作和控制功能,能够通过网络对LED显示屏进行实时调整和控制;四是支持多屏幕联动,能够对多块LED显示屏进行同步控制和展示。
在LED显示屏控制系统的实现过程中,需要利用到一些关键的技术和设备。
其中,计算机和相关软件被广泛应用于内容的编辑和管理,通过计算机上的软件,用户可以进行对所需展示的内容进行编辑、制作和管理。
此外,还需要利用到一些视频处理器和信号处理器等硬件设备,对各种格式的媒体内容进行解码和转换,以便能够在LED显示屏上正常播放。
同时,还需要一些传感器和控制器等设备,以实现对LED显示屏亮度、颜色等参数的调节和控制。
LED显示屏控制系统的应用非常广泛。
在商业广告中,通过LED显示屏控制系统,可以实现对广告内容的实时发布和更新,从而提高广告的传播效果和广告主的营销效益。
在户外广告中,通过LED显示屏控制系统,可以实现对广告内容的定时播放和轮换展示,使得广告更加吸引眼球。
在演唱会和体育赛事等大型活动中,通过LED显示屏控制系统,可以实现对现场画面的实时转播和播放,增加观众的观赏体验。
当然,虽然LED显示屏控制系统具备了诸多优势和功能,但在实际应用中还是存在一些挑战。
首先,系统的稳定性和可靠性是一个重要的问题。
由于LED显示屏控制系统需要长时间稳定地工作,因此在设计和制造过程中需要注重系统的稳定性和可靠性,以确保系统能够长期正常运行。
如何区分LED显示屏控制系统与LED显示屏控制卡LED显示屏控制系统与LED显示屏控制卡(精)是两个不同的概念,下面将对它们进行详细的解释和区分。
LED显示屏控制系统是指用于控制和管理LED显示屏的集成系统。
它主要由以下几个组件组成:1.控制器:控制器是LED显示屏控制系统的核心部分,它负责接收来自外部设备(如计算机、手机、电视等)的信号,并将其转化为显示在LED屏幕上的图像和文字。
2.发送卡和接收卡:发送卡和接收卡是控制器和LED显示屏之间的桥梁。
发送卡负责将控制器发送的信号和数据传输到接收卡,并通过接收卡将数据传递给LED显示屏。
3.信号转换器:信号转换器用于将输入信号转化为LED显示屏所需的信号格式。
比如,对于数字信号,信号转换器将其转化为LED显示屏能够接收的数字串信号。
4.电源:电源为整个系统提供电力支持,确保正常的工作和显示。
相比之下,LED显示屏控制卡(精)是LED显示屏控制系统中最重要的组件之一、它是一个特定的硬件设备,用于从计算机或其他外部设备接收信号并将其转化为LED显示屏可以识别和显示的图像和文字。
LED显示屏控制卡(精)具有以下特点:1.高刷新率:LED显示屏控制卡(精)具有高刷新率,可以实现更流畅和清晰的显示效果。
在视频播放或快速移动图像的场景中,高刷新率可以避免出现拖影和闪烁现象。
2.多色彩处理:LED显示屏控制卡(精)能够处理多种颜色和亮度等级,以实现更真实和生动的显示效果。
它通常支持全彩显示,即能够显示数百万种颜色。
3.多屏幕控制:LED显示屏控制卡(精)可以同时控制多个LED显示屏,实现分割屏幕、拼接和组合显示等功能。
这样可以灵活地实现不同的显示模式和场景需求。
4.稳定性和可靠性:LED显示屏控制卡(精)通常采用高质量的元件和技术,具有较高的稳定性和可靠性。
它可以保证长时间稳定工作,减少故障和维修的需求。
总的来说,区分LED显示屏控制系统与LED显示屏控制卡(精)可以从以下几个方面进行判断:1.功能:LED显示屏控制卡(精)是LED显示屏控制系统中的一个组件,具有独立的控制和处理信号的能力。
LED显示屏控制系统有哪些LED显示屏控制系统(LED Display Control System),又称LED显示屏控制器、LED显示屏控制卡。
它是组成LED显示屏的核心部件、主要负责责接收来自计算机串行口或DVI 接口的画面及视频显示信息,置入帧存储器,按分区驱动方式生成LED显示屏所能识别的串行显示数据和扫描控制时序。
LED显现屏中,操控体系也是很重要的一个有些,LED显现屏的操控体系,通常主要有同步控制和异步控制这两种。
同步控制:LED显示屏同步控制系统,主要用来实时显示视频、图文、通知等。
主要用于室内或户外全彩大屏幕显示屏。
LED显示屏同步控制系统控制LED显示屏的工作方式基本等同于电脑的监视器,它以至少60帧/秒更新速率点点对应地实时映射电脑监视器上的图像,通常具有多灰度的颜色显示能力,可达到多媒体的宣传广告效果。
其主要特点是:实时性、表现力丰富、操作较为复杂、价格高。
一套LED显示屏同步控制系统一般由发送卡、接收卡、和DVI显卡组成。
即是与核算机显现器上的内容是彻底同步显现的,所以说,假如核算机封闭了,那么LED显现屏也就不显现了。
这种体系,主要是用于对实时性要求比较高的场所中。
异步控制:LED显示屏异步控制系统又称LED显示屏脱机控制系统或脱机卡。
主要用来显示各种文字、符号和图形或动画为主。
画面显示信息由计算机编辑,经RS232/485串行口预先置入LED显示屏的帧存储器,然后逐屏显示播放,循环往复,显示方式丰富多彩,变化多样。
其主要特点是:操作简单、价格低廉、使用范围较广。
LED显示屏简易异步控制系统只可以显示数字时钟、文字、特殊字符。
LED显示屏图文异步控制系统除具有简易控制系统的功能外,最大的特点是可以分区域控制显示屏幕内容。
支持模拟时钟显示、倒计时、图片、表格及动画显示。
具有定时开关机、温度控制、湿度控制等功能。
即是与核算机显现器上的内容是不同步的。
先在核算机上修改好以后,再发送到操控卡上,这时操控卡再进行显现。
LED显示屏控制系统的作用及其特点1.显示效果控制:LED显示屏控制系统可以对显示屏的亮度、颜色、对比度等进行调节和控制,以实现不同的显示效果,例如调节屏幕亮度适应不同的环境光照,调整色温来呈现特定的视觉效果等。
2.内容管理:通过LED显示屏控制系统,用户可以方便地管理和控制所展示的内容,包括文字、图片、视频等。
可以实现自动播放、定时推送等功能,使得展示的内容更加丰富多样,满足不同的需求。
3.远程控制和监控:LED显示屏控制系统可以实现对多个显示屏的集中控制和管理,包括开关机、播放内容、亮度调整等,同时能够远程监控显示屏的运行状态和故障情况,及时进行处理和维护。
4.节能管理:LED显示屏控制系统可以精确控制屏幕亮度和颜色,减少能耗,节约电力资源。
系统还可以通过节能模式、定时开关机等功能,进一步提高能源利用效率,减少运营成本。
5.交互功能:有些高级LED显示屏控制系统具备交互功能,可以通过触摸或感应器与用户进行互动。
可以实现触摸导航、触摸交互、手势识别等功能,提供更好的用户体验。
1.高度可定制性:LED显示屏控制系统的软件可以根据用户的需求进行定制,满足不同场景和应用的需求。
用户可以自定义播放内容、布局、特效等,使得显示效果更具个性化。
2.稳定性和可靠性:LED显示屏控制系统需要具备良好的稳定性和可靠性,能够保证显示屏的正常运行和内容的稳定展示。
系统应具备故障检测、报警和容错机制,能够及时发现和解决问题。
3.简单易用的操作界面:LED显示屏控制系统应该具备简单直观的操作界面,使用户能够快速上手操作。
同时应该支持多种操作方式,包括本地操作和远程控制,提供便捷的管理方式。
4.高性能:LED显示屏控制系统需要具备高性能的硬件和软件,能够处理大规模图像数据,并能够实时渲染和播放高清视频等高质量内容。
总之,LED显示屏控制系统具有多种作用和特点,可以实现对LED显示屏的灵活控制和管理,满足不同场景和需求的显示要求,并提供良好的用户体验和节能管理。
LED显示屏控制系统介绍LED显示屏控制系统引言目前显示屏按数据的传输方式主要有两类:一类是采用与计算机显示同一内容的实时视频屏;另一类为通过USB、以太网等通信手段把显示内容发给显示屏的独立视频源显示屏,若采用无线通信方式,还可以随时更新显示内容,灵活性高。
此外,用一套嵌入式系统取代计算机来提供视频源,既可以降低成本,又具有很高的可行性和灵活性,易于工程施工。
因此,独立视频源LED显示系统的需求越来越大。
本系统采用ARM+FPGA的架构,充分利用了ARM的超强处理能力和丰富的接口,实现真正的网络远程操作,因此不仅可以作为一般的LED显示屏控制器,更可以将各显示节点组成大型的户外广告传媒网络。
而FPGA是一种非常灵活的可编程逻辑器件,可以像软件一样编程来配置,从而可以实时地进行灵活而方便的更改和开发,提高了系统效率。
1 独立视频LED显示屏控制系统LED显示屏的主要性能指标有场扫描频率、分辨率、灰度级和亮度等。
分辨率指的是控制器能控制的LED管的数量,灰度级是对颜色的分辨率,而亮度高则要求每个灰度级的显示时间长。
显然,这3个指标都会使得场扫描频率大幅度降低,因此需要在不同的场合对这些指标进行适当的取舍。
通常灰度级、亮度和场扫描频率由单个控制器决定,而分辨率可以通过控制器阵列的方式得到很大的提高。
这样,每个控制器的灰度和亮度很好,场扫描频率也适当,再通过控制器阵列的形式,实现大的控制面积,即可实现颜色细腻的全彩色超大屏幕的LED显示控制器。
独立视频LED系统完全脱离计算机的控制,本身可以实现通信、视频播放、数据分发、扫描控制等功能。
为了实现大屏幕、全彩色、高场频,本系统采用控制器阵列模式,如图1所示。
系统可以通过网络接口(以太网接口)由网络服务器端更新本地的数据,视频播放部分则通过对该数据进行解码,获得RGB格式的视频流。
再通过数据分发单元,将这些数据分别发送到不同的LED显示控制器上,控制器将播放单元提供的数据显示到全彩色大屏幕LED上。
基于FPGA的LED全彩显示屏控制系统设计李海富;熊本波;吴旭志【摘要】系统对LED全彩屏扫描控制板做了一个全新的架构设计,即采用C8051F340单片机+FPGA作为主控模块实现逐点控制和全彩画面显示。
运用单片机的灵活性和多功能性特点,完成了显示屏内温湿度采集、供电电压监测、屏外环境亮度监测、与上位机通信和对FPGA的配置和控制。
FPGA作为高速器件完成显示数据收发和扫描。
采用恒流驱动芯片MBI5036实现LED恒流驱动。
%This system designs a new architecture for LED full color scanning controller board by using C8051F340 MCU+FPGA module as the main control module to implement point-to-point control and full color screen display.It completes the acquisition of temperature【期刊名称】《长春大学学报(社会科学版)》【年(卷),期】2011(021)006【总页数】3页(P1-3)【关键词】C8051F340;FPGA;全彩显示;逐点控制;高速传输【作者】李海富;熊本波;吴旭志【作者单位】长春大学电子信息工程学院,长春130022;长春大学电子信息工程学院,长春130022;长春大学电子信息工程学院,长春130022【正文语种】中文【中图分类】TP338.7LED显示屏最早出现在1970年代,随着电子工业技术的发展和人民生活水平的提高,LED显示屏已被用到交通信息引导、广告传播、建筑装饰、舞台背景、广场大屏幕等方面。
LED显示屏也从简单的文字信息屏发展到高清全彩的视频播放显示屏,可以直接接收DVI、VGA和有线电视视频信号。
全彩LED显示屏作为节能产品一直存在成本高,自我监测能力弱,亮度不均匀的缺点。
视频处理器 接收卡
网线 摄像机 发送卡
显示屏控制系统拓扑图
光纤 DVD
光纤转换卡
DVI-DVI 线 深圳市华海诚信电子显示技术有限公司 设计
笔记本 台式机 输入信号源
网线
网线
显示屏
系统工作原理: 1,信号源可以为摄像机,笔记本电脑,台式计算机,DVD 等视频输出设备。
2,信号通过视频处理器,转换成DVI 信号,通过DVI 线连接到发送卡。
3,控制室距离显示屏的距离大于100M 的情况下,使用光纤转换卡。
使用光缆通讯。
4,每个显示屏箱体都有1张接收,接收卡之间使用网线进行连接通讯。
5,由于显示屏是T 型外观,系统传输采用由下向上的通讯方式。
6,显示屏可以播放多种内容,可以进行输入源的切换。
7,使用摄像机可以将实时视频信号播放到显示屏上面,也可以链接数字机顶盒,播放电视内容。
8,可以使用播放软件,在计算机上播放预先处理好的的视频图片信息。
L E D全彩显示屏控制系
统
Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998
LED(LargeElectronicDisplay),显示屏就是由若干个可组合拼接的显示单元(单元显示板或单元显示箱体)构成屏体,再加上一套适当的控制器(主控板或控制系统)。
所以多种规格的显示板(或单元箱体)配合不同控制技术的控制器就可以组成许多种LED显示屏,以满足不同环境,不同显示要求的需要。
分解一个LED显示屏,它由以下一些要素构成(以较为复杂的同步视频屏为例):
①金属结构框架:户内屏一般由铝合金(角铝或铝方管)构成内框架,搭载显示板等各种电路板以及开关电源,外边框采用茶色铝合金方管,或铝合金包不锈钢,或钣金一体化制成。
户外屏框架根据屏体大小及承重能力一般为角钢或工字钢构成,外框可采用铝塑板进行装饰。
②显示单元:是LED显示屏的主体部分,由发光材料及驱动电路构成。
户内屏就是各种规格的单元显示板,户外屏就是单元箱体。
③扫描控制板:该电路板的功能是数据缓冲,产生各种扫描信号以及占空比灰度控制信号。
④开关电源:将220V交流电变为各种直流电提供给各种电路。
⑤双绞线传输电缆:主控仪产生的显示数据及各种控制信号由双绞线电缆传输至屏体。
⑥主控制仪:将输入的RGB数字视频信号缓冲,灰度变换,重新组织,并产生各种控制信号。
⑦专用显示卡及多媒体卡:除具有电脑显示卡的基本功能外还同时输出数字RGB信号及行,场,消隐等信号给主控仪。
多媒体除以上功能外还可将输入的模拟Video信号变为数字RGB信号(即视频采集)。
⑧电脑及其外设
⑨其他信息源:电视机,DVD/VCD机,摄录像机及切换矩阵等。
LED全彩显示屏控制系统:
功能特点
1、支持DVI显示卡:直接接DVI显示卡
2、单网线传输:一条标准超五类网线传输1280*512像素或者1024*640像素
3、超大带载力:一块全彩主控卡最大可带1280*1024像素
4、一拖多功能:一块全彩主控卡可以带任意多接受卡(既任意多块显示屏,可屏幕分割)
5、一卡多用:可用于室内屏也可用于室外屏,支持16扫、8扫、4扫、2扫及静态屏体
6、支持远距离传输:采用先进的数据传输技术,使用千兆网高数据通讯芯片,防静电、防雷击、支持无中继的远距离传输,传输最大距离130米,并实现100%数据恢复。
7、稳定可靠:采用四层PCB及单片超大规模集成电路设计,显着提高了系统的稳定性、可靠性。
8、图片质量完美:无失真的接收多媒体视频卡或DVI显示卡输出的24Bit RGB数字信号。
帧频与DVI显示卡相同,最小为60帧。
工作原理
支持PCI通讯和RS-232串口通讯:全彩主控卡采集多媒体视频卡或DVI接口显示卡的视频数据输出,然后通过标准的超五类网线(或光纤)输出给LED屏体后部的扫描板,扫描板再将各级灰度的视频数据输出到LED显示屏上。
系统组成
DVI接口显示卡→计算机→全彩主控卡→超五类网线/光纤→扫描板→显示屏→观众客户。
