机械制图画法与尺寸标注机械制图

机械制图画法与尺寸标注机械制图

例1：画轴承座的三视图
套筒
支撑板
肋板
1、分解形体 2、分析各部分间的相对位置及表面过渡关系 3、 选择主视图
原则：较多地表达出物体的形状特征及各部分 间的相对位置关系。
机械制图的画法和尺寸标注机械制图
底板
5.2.3 组合体的画图和读图方法
形体分析法： 根据组合体的形状，将其分解成若 干简单立体，弄清各部分的形状和它们 的相对位置及组合方式，分别画出各部 分的投影。
3、 两形体相交时，在相交处应画出交线。 相贯线
有线
有线
机械制图的画法和尺寸标注机械制图
5.2 组合体视图的画法
5.2.1 组合体的形体分析与视图选择
1、组合体的形体分析
组合体由哪些 简单立体组成
各立体之间的 组合方式
各立体相对投影 面的位置关系
2、选择主视图（最重要的视图） 自然放置：将大平面作为底面，自然、稳定放置。
机械制图的画法和尺寸标注
机 械 制 图
机械制图的画法和尺寸标注机械制图
5.1 组合体的构成和 分析方法
5.2 组合体视图的画法
5.3 组合体读图 5.4 组合体的尺寸标注
机械制图的画法和尺寸标注机械制图
5.1 组合体的构成和分析方法
组合体 —— 由简单立体组合而成的较复杂的立体
5.1.1 组合体的形成方式
支架的总长、总宽、总高均与定形、定位尺寸重合不必再重 复注出。最后进行全面核对，并改正错误，使所注的尺寸正确、 完整、清晰
机械制图的画法和尺寸标注机械制图
5.4.5标注尺寸时应注意的问题 ⒈ 基本体被平面截切时，要标注基本体的定 形尺寸和截平面的定位尺寸。 ×
机械制图的画法和尺寸标注机械制图

工程制图第四章-组合体4尺寸标注的基本规定

工程制图第四章-组合体4尺寸标注的基本规定

3~4mm
尺寸界线与尺寸线倾斜
在光滑过渡处标注尺寸时，必须用细 实线将轮廓线延长，从它们的交点处 引出尺寸界线。
光滑过渡处，用细实线将轮廓线沿长
§1-1 机械制图基本规定
五、尺寸标注（摘自GB/T 4458.4－2003）
2. 标注尺寸的基本规定 — 尺寸线的有关规定
尺寸线用细实线绘制，其终端有箭头和斜线两种形式。在机械制造图 样中尺寸线终端主要采用箭头的形式。 当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线 终端的形式。
标注总体尺寸并整理。
以轴承座为例介绍组合体尺寸标注步骤
六、组合体视图尺寸的标注步骤
§4-5 组合体视图的尺寸注法
七、尺寸的清晰布置
§4-5 组合体视图的尺寸注法
为了便于看图，必须把每一尺寸安排在合适的视图上，并注在适当的 位置。首先，各形体的尺寸布置应和视图对该形体形状特征和位置特征的 表达情况配合起来，其次应使尺寸与尺寸之间、尺寸与视图之间都不得互 相干扰，以免影响图形的清晰。因此，布置尺寸时，应注意下列各点：
φ70
相贯线自然形成，不应标注！
φ100
20
28
§4-5 组合体视图的尺寸注法
四、组合体视图尺寸标注中应注意的问题
2. 所注尺寸应符合形体分析原则
§4-5 组合体视图的尺寸注法
五、柱体的尺寸注法举例
运用形体分析标注组合体视图的尺寸时，一般是首先把组合 体分解成若干简单形体，然后分别标注出各简单形体的尺寸和它 们之间的定位尺寸。因此，掌握一些简单形体的尺寸注法，具有 重要意义。
形式标注。
(a)
(b)
(c)
(d)
§1-1 机械制图基本规定
五、尺寸标注（摘自GB/T 4458.4－2003）

机械制图_零件图的内容及画法

机械制图_零件图的内容及画法
38
尺寸简化标注
原则 1 简化必须保证不致引起误解和不会产生理解的多意性； 2 简化后的制图应便于识读和绘制，并注重简化的综合
效果。 简化标注示例：
39
二. 零件的视图选择 1．主视图
主视图是零件图中最重要的视图，所以在选择视 图方案时，应首先确定主视图。
主视图可以是视图或剖视图等。 选择主视图的关键问题是将零件如何放置、以及 从哪个方向进行投射。
线宽（mm）
0.35-0.4
细实线、细虚线、细点画线 细双点画线、波浪线、双折线
0.15
7
图线
关于双折线的画法
现机械制图中规定的双折线的画法是国际上的通 则画法，如图示：
正确的画法
被废掉的双折线的2种画法
不正确的画法
8
各种线型的应用示例
9
图线的画法
（1）在同一张图纸内，同类图线的宽度应基本一致。 （2）相互平行的图线（包括剖面线），其间隙不宜小于其中的粗线宽度，且不宜小于0.7㎜。 （3）虚线、点画线及双点画线的线段长度和间隔应大致相等。 （4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替 （5）点画线与点画线或点画线与其它图线相交时，应是画相交，而不应是点相交。绘制圆的对 称中心线时，圆心应为画的交点。单点画线和双点画线的首末两端应是画而不是点。在较小的 图形上绘制点画线或双点画线有困难时，可用细实线代替 （6）虚线、点画线与其它图线相交（或同种图线相交）时，都应以画相交；当虚线是粗实线的 延长线时，粗实线应画到分界点，而虚线应以间隔与之相连。 （7）图形的对称中心线、回转体轴线等的细点画线，一般要超出图形外约２－5毫米。 （8）图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

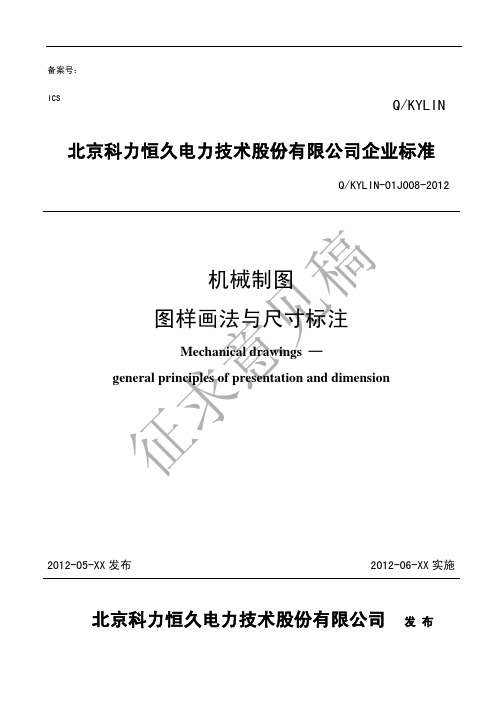

机械制图——图样画法与尺寸标注

机械制图——图样画法与尺寸标注
稿 的基本画法要求； 本标准规定了本公司机械制图中图样的统一画法，包括零件图、部件图、装配图等的画法要求
见 与规定； 本标准中列举了一定数量的实例，便于在实际制图中应用； 意 本标准以机械制造与结构加工中的钣金结构的基本画法为主，简略介绍了其它零件、部件的画 法；
本标准未涉及电气制图的画法，仅给出了部分电气设备装配图的一些实例，有关电气设备及部
种设计文件与技术文件的编制。
意
2 规范性引用文件
求 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于
本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
征 GB 4457.1～4460(全部)
GB/T 16675
机械制图 技术制图 简化表示法
表示零件结构 、大小及技术要求的图样。
3.4.2
装配图
assembly diagram
表示产品及其组成部分的连接装配关系的图样。
稿
3.4.3
意 4.2 数据库 …………………………………………………………………………………………… 5
5 制图的一般规则 …………………………………………………………………………………… 5
求 5.1 文件的一致性准则 ……………………………………………………………………………… 5
5.2 图幅格式 ………………………………………………………………………………………… 5
稿 3.3 画法术语 ………………………………………………………………………………………… 3
3.4 图的种类术语 …………………………………………………………………………………… 4
见 4 制图的基本要求 …………………………………………………………………………………… 4

机械制图之第四章组合体视图及尺寸标注

机械制图之第四章组合体视图及尺寸标注

课前准备1、复习棱柱、棱锥的投影规律2、复习圆柱、圆锥、圆球的投影规律3、复习基本立体截交线的作法4、复习两回转体相贯线的作法第4章组合体的视图及尺寸注法我们将那些结构、形状较为复杂的形体称为组合体。

我们见到的零件多为由各种基本形体堆积或挖切而成的组合体，因此，学习分析、绘制、阅读组合体视图是学习机械制图的重要基础。

本章主要内容1.三视图的形成及其投影特性2.组合体三视图的画法3.组合体三视图的尺寸注法4.阅读组合体的三视图§4.1 三视图的形成及其特性本节主要内容：了解三视图的形成掌握三视图的特性一、三视图的形成视图：将机件用正投影法向投影面投射所得到的图形。

三视图：机件在三面投影体系中投射所得到的图形。

正面投影——主视图 水平投影——俯视图 侧面投影——左视图 V 俯视左视 YXZO x 0 zy W二、三视图的特性1、度量性高宽长宽长度：在主视图和俯视图中量取宽度：在俯视图和左视图中量取高度：在主视图和左视图中量取2、对应性主视俯视长相等且对正主视左视高相等且平齐俯视左视宽相等且对应三等关系长对正高平齐宽相等长高宽宽∙ 主视图反映：上、下 、左、右∙ 俯视图反映：前、后 、左、右∙ 左视图反映：上、下 、前、后上下上 下 后 前 前后 左右左右 3、方位性§4.2 组合体的组成方式和画法本节主要内容：了解组合体的组成方式了解形体表面的相互位置关系掌握组合体三视图的画法一、组合体的组成方式由若干简单立体（平面体和曲面体）通过叠加、切割等方式构成的整体，称为组合体。

凸台圆筒支撑板底板肋板组合体的构成方式分为叠加型、切割型和综合型三种基本类型：1、叠加型：几个基本形体按照一定的空间位置关系堆叠而成同轴叠加非对称叠加对称叠加2、切割型：在一个基本形体上切除一个或几个基本形体3、综合型：既有堆叠，又有挖切。

N =((M - D) - E)- F M =(A∪B)∪C1、平行——平齐与不平齐二、几何形体间表面的相互位置关系表面平齐表面不平齐无线 实线共面不画线异面要画线不共面共面2、相切：相切处光滑过渡，无分界线。

机械制图尺寸标注方法(共49张PPT)

机械制图尺寸标注方法(共49张PPT)
遗漏，不重复。
清晰：尺寸布置要整齐、清晰，便于阅读。 合理： 标注的尺寸要符合设计要求及工艺要
求。
二、标注尺寸的根本规那么
⒈ 尺寸数值为零件的真实大小，与绘图比 例及绘图的准确度无关。
⒉ 以毫米为单位，如采用其它单位时，那么
必须注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸。 ⒋ 每个尺寸一般只标注一次，并应标注在
• 如果两个圆角分布在对称中心线的两侧，可只注一个， 如挂图中的R5。如所有小圆角都相等或大致相等，那 么可不在图形中标注，只在技术要求中加以说明，如 写成“未注圆角R3~R5〞。
• 如有多个圆角，半径不同且又不对称分布时，应逐个注 出，不应该用4—R5的形式注出。
五、标注例如：
100
例1：
75
基准
尺寸界线 尺寸线
20
35
这些间距＞7毫米 最好不超过10毫米。
尺寸界线超出箭头约2毫米
⒊ 尺寸数字
⑴ 一般应注在尺寸线的上方，也可注在尺
寸线的中断处。
水平方向字头向上，垂直方向字头向左。
89
89
89
30° 16
16
10
16
16
⑵ 线性尺寸数字的方向，一般应按上图所示
方向注写，并尽可能防止在图示30°范围 内标注尺寸，无法防止时应引出标注。
尺寸和数量。成组要素均匀分布时可按图注法。 当成组要素在图形中的定位和分布情况在图形中 已经明确时，可以不注角度并可省略“均布〞两 字，如图。
• 均匀分布的成组要素的尺寸按
• 个数—孔径 如6- 8 • 个数—宽×长 如8-4×30 • 个数—槽宽×直径 如10-2× 20
成组要素的注法
接上页
• 〔5〕 相近而又重复的要素的注法 • 在同一图形上具有几种尺寸数值相近而又重

工业设计机械制图教程第四章制图的基本知识和尺寸标注

工业设计机械制图教程第四章制图的基本知识和尺寸标注
大时，尺寸界线可沿径向引出。
—39—
13.正方形结构
12 12 12
12
1212
表示剖面为正方形结构尺寸时，可在正方形尺寸数 字前加注“” 符号，或用1212表示。
—40—
14.对称机件
120 20
160
当对称机件的图形只画一半或略大于一半时，尺寸线应略 超过对称中心或断裂处的边界线，并在尺寸线一端画出箭头。
d φ40
D
α α
l
L
锥度=D/L=(D－d)/l=2tgα=1:n
②锥度符号： （30°，h）
③锥度的标注：标注在引出线上，锥度符号必须与锥度的方向一致。
④锥度的作图：（比例画法）
1:5
完成1:5锥度 的作图
1
5
38
—32—
6.大圆弧
在图纸范围内无法标出圆心位置时，可以如图所示进行标注
—33—
7.球 面
断裂处的边界线 视图和剖视的分界线 相邻辅助零件的轮廓线 极限位置的轮廓线 有特殊要求的 C1 A1
K2 G2 A1 B3 C2
G1 B2
D1
K1
B1
A1 可见轮廓线 B1 尺寸线及尺寸界线 B2 剖面线 B3 重合断面的轮廓线 C1 断裂处的边界线 C2 视图和剖视的分界线 D1 断裂处的边界线 F1 不可见轮廓线 G1 对称中心线 G2 轨迹线 K1 相邻辅助零件的轮廓线 K2 极限位置的轮廓线
—15—
4.画线时注意事项
（1）点划线和双点划线的首末两端应为“线段”而不应为“短划”。
（2）绘制圆的对称中心线时，圆心应为“线段”的交点。首末两端超出图形 外
2～5 mm。
（3）在较小的图形上绘制细点划线和细双点划线有困难时，可用细实线代

《机械制图习题集》(第四版)第四章答案(1)

《机械制图习题集》(第四版)第四章答案(1)

四、表示机件的图样画法4.1 局部视图和斜视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～63页习题4.2 全部视图和半剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第63～65页习题4.3 局部剖视图∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙第66～66页习题2345题号：题号：678910111213a 13b 13c 13d题号：1415162021222317181914.4 旋转剖、阶梯剖和斜剖视图（67页）4.5 徒手画轴测剖视图（68页）题号：4.6 断面图及肋的规定画法（69页）∙∙∙∙∙∙∙∙∙∙∙∙∙∙4.7 第三角画法第∙∙∙∙∙∙（69页）题号：242526272829303135323334题号：题号：1.机件的形状如下图（a）所示，为简化画图和标注尺寸，可采用图（b）的表示方法，请在图（b）中画出反映斜面实形的A向视图并作标注。

2.机件的形状如下图（a）所示，为简化画图和标注尺寸，请在图（b）中画出必要的斜视图（应标注）表示该组合体。

3.完成主视图（全剖视）和左视图（半剖视）。

4.完成主视图（半剖视）和左视图（半剖视）。

5.作左视图（全剖视）。

6.作左视图（全剖视）。

7.作主视图（全剖视）。

8.完成主视图（半剖视）并作左视图（全剖视）。

9.作主视图（全剖视）。

四、表示机件的图样画法 4.2 全剖视图和半剖视图10.作左视图（全剖视）。

*11.作主视图（半剖视）。

*12.作左视图（全剖视）。

13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。

（a）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。

（b）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。

（c）13.改正下列剖视图中的错误，少线处补线，多线处将其圈出。

机械制图1-4平面图形尺寸与画法

机械制图1-4平面图形尺寸与画法

3. 小尺寸的标注
4.弦长及弧长的标注
5.对称机件
例:
讲练
1).平面图形的尺寸与线段分析
已知线段—— Ø20、15、Ø5、圆弧R15、R10
中间线段——圆弧 R50 连接线段——圆弧 R12
R27(R15+ R12)
2）作图步骤
Ｐ５
边框10
纸边
标题栏教材 (书)P5
球面的直径或 半径时，应在 符号“Ø”或 “R”前再加注 符号“S ”
半径尺寸 数字前加 注符号“R” 整圆或大于 半圆注直径
圆弧半经 过大的标 注
注:标画出圆心的图尺寸线一般应通过圆心，尺寸线的终端应尺寸界线应沿径向引出；尺寸线画成圆弧，其圆心为该角 的顶点，半径取适当大小；角度数字一律写成水平方向，一般注写在尺寸 线的中断处或尺寸线的上方或外边，也可引出标注；角度尺寸必须注明单 位。如图所示。
二 、尺寸的组成要素
每一个尺寸由三部分组成：尺寸界线、尺寸数字、尺寸线。
1. 尺寸界线
尺寸界线用细实线绘制，并由图形的轮廓线、轴线或对称中心线处 引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。
尺寸界 限必要 时才倾 斜
在光滑过渡 处，把轮廓 线延长，从 交点处引尺 寸界线
2.尺寸线
1).尺寸线用细实线绘制，带终端符号（箭头、斜线）。
项目1 几何作图
案例4 平面图形尺寸与画法
一、尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
1. 基本规则
1). 尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。 2). 以毫米为单位，如采用其他单位时，则必须注明单位名称。 3). 图中所注尺寸为零件完工后的尺寸。 4). 每个尺寸一般只标注一次，并应标注在最能清晰地反映该 结构特征的视图上。

朱明-机械制图-4章.机件图样的画法与尺寸标注

朱明-机械制图-4章.机件图样的画法与尺寸标注
正确
zhubob@
错误
实心杆上有孔、槽时，应采用局部剖视。 ④ 实心杆上有孔、槽时，应采用局部剖视。
授人以鱼不如授人以渔
画局部剖应注意的问题： 画局部剖应注意的问题：
波浪线不能与图上的其它图线重合。 ① 波浪线不能与图上的其它图线重合。
朱明工作室
zhubob@
错误
正确
A
剖视图按基本视图关系配置时，可省略箭头。 ◆ 剖视图按基本视图关系配置时，可省略箭头。 当单一剖切面通过机件的对称（或基本对称）平面， ◆ 当单一剖切面通过机件的对称（或基本对称）平面， 且剖视图按基本视图关系配置时，可不标注。 且剖视图按基本视图关系配置时，可不标注。 授人以鱼不如授人以渔
4. 画剖视图的注意事项
斜视图的断裂边界用波浪线或双折线表示。 • 斜视图的断裂边界用波浪线或双折线表示。 斜视图通常按投射方向配置和标注。 • 斜视图通常按投射方向配置和标注。 允许将斜视图旋转配置，但需在斜视图上方注明。 • 允许将斜视图旋转配置，但需在斜视图上方注明。
授人以鱼不如授人以渔
※ 视图小结 ※
基本视图 视 图 向视图 局部视图 六面视图 六面视图 局部图形 图形 局部图形 图形
B－B A A
授人以鱼不如授人以渔
3.局部剖 3.局部剖
A－A B B
朱明工作室
zhubob@
用剖切平面局部 地剖开物体代替波浪线。
A
B－B A
授人以鱼不如授人以渔
适用范围： 适用范围：
局部剖是一种较灵活的表示方法， 朱明工作室 局部剖是一种较灵活的表示方法，适用 范围较广。 范围较广。 只有局部内形需要剖切表示， ① 只有局部内形需要剖切表示，而又不宜采 用全剖视时。 用全剖视时。

机械制图标注规范_图文

机械制图标注规范_图文
尺寸界线
25 20
尺寸数字
尺寸线 箭头 间距约7mm
尺寸界线超出尺寸 线约2~5mm
25 35
3.尺寸标注示例
1）尺寸界线用来限定尺寸度量的范围。
(1) 尺 寸界线用细实 线绘制，由图 形的轮廓线、 轴线或对称中 心线引出。也 可利用图形的 轮廓线，轴线 或对称中心线 作尺寸界线。
(2) 尺寸界线一般应与尺寸线垂直。必要时才允 许倾斜，如下图φ70和φ24尺寸的尺寸界线。
3）.尺寸数字
(2) 线性尺寸数字的注写方向 ： 线性尺寸数字的注写方向，有两种注写方法。 方法一：水平尺寸的数字字头向上；铅垂尺寸的数 字字头朝左；倾斜尺寸的数字字头应有朝上的趋势。
应尽可能避免在 30°内标注尺寸
。
当无法避免 时，可这样 注写。
方法二：对于非水平方向的尺寸，其尺寸数字 可水平注写在尺寸线的中断处。
4.掌握常用的几何图形（正多边形、近似椭圆、锥度、 斜度及圆弧连接）的画法。
本章重点难点：
1.国家标准《机械制图》中关于尺寸注法的内容。 2.常用几何图形和圆弧连接的作图原理与方法。
1.1 国家标准《技术制图》、《机械制图》的基本规定
本节主要介绍国家标准《技术制图》和《机械制图》的基本内容。 每一个工程技术人员都应该树立标准化的概念，自觉贯彻执行国家标准 。
1.等分线段
AutoCAD内利用“绘图”菜单中点的绘制方法：定 数等分或定距等分来等分线段。
例：将已知线段ＡＢ五等分。
A
B
命令：DIVIDE↙
\\等分点命令
选择要定数等分的对象：
\\鼠标左键单击线段AB
(3) 在光滑过渡处标注尺寸时，必须用细实线将 轮廓线延长，从它们的交点处引出尺寸界线。

机械制图-尺寸标注

机械制图-尺寸标注

A
A A A
A
A A A
R
好！
4×
R
不好！
4×
4、内形尺寸与外形尺寸最好分别注在视图的两侧。




好！
不好！


5、尺寸应尽可能标注在反映基本形体形状特征较明显、
位置特征较清楚的视图上。
（1）考虑测量的方便与可能 不容易测量 容易测量
不容易测量
容易测量
A L
A BL
35
20
这些间距＞7毫米 最好不超过10毫米。
尺寸界线超出箭头约2毫米
五、尺寸数字
1、一般应注在尺寸线的上方，也可注在尺寸线的中 断处。水平方向字头向上，垂直方向字头向左。
89
正确
错误
正确
错误
89
89
89
30°
16
16
16
16
2、线性尺寸数字的方向，一般应按上图所示方向注写，并 尽可能避免在图示30°范围内标注尺寸，无法避免时应引出 标注。 3、尺寸数字不可被任何图线 所通过，否则必须将该图线 断开。 中心线断开
（2）尺寸基准的选择
♣ ♣
♣
应尽量使设计基准与工艺基准重合，以减 选择原则： 少尺寸误差，保证产品质量。 任何一个零件都有长、宽、高三个方向的 三方基准： 尺寸。因此，每一个零件也应有三个方向 的尺寸基准。 主辅基准： 零件的某个方向可能会有两个或两个以上 的基准。一般只有一个是主要基准，其它 为次要基准，或称辅助基准。应选择零件 上重要几何要素作为主要基准。
二、零件图的尺寸标注
1、尺寸基准的选择 尺寸基准一般选择零件上较大的加工面、两零件 的结合面、零件的对称平面、重要的平面和轴肩。 （1）尺寸基准的种类

机械制图 第3版课件-机械图样的尺寸标注

机械制图 第3版课件-机械图样的尺寸标注
新形态 一体化教材
机械图样的尺寸标注
主讲人
版权所有 侵权必究
机械图样的尺寸标注
新形态 一体化教材
一、尺寸标注的依据
尺寸是制造零件的直接依据，标注尺寸时，必须严格遵守国家 标准的有关规定，做到尺寸标注正确、齐全、清晰和合理。
机械图样的尺寸标注
二、标注尺寸的要素
新形态 一体化教材
标注尺寸由尺寸界线、尺寸线和尺寸数字三个要素组成。尺寸界线和尺寸线画 成细实线，尺寸线的终端有箭头和斜线两种形式。通常机械图样的尺寸线终端画箭 头，当没有足够的地方画箭头时，可用小圆点代替。
机械图样的尺寸标注
五、尺角寸标度注的标注示例
项目
图例
大圆弧 半径的 标注 线性尺 寸的标
注 a）
小尺寸 的标注
角度的 标注
新形态 一体化教材 角度的数字应水平注写，一般注写在尺寸线
的中断处。必要时也可注写在尺寸线的上方、 外侧或引出标注
说明 当圆弧半径过大或在图纸范围内无法标出其 圆心位置时，可按如图所示标注 线性尺寸数字的注写方向如图 a 所示，并尽 量避免在 30°范围内标注尺寸。当无法避免时， 可按图 b 所示标注 无足够位置注写小尺寸时，箭头可外移或用 小圆点代替两个箭头；尺寸数字也可写在尺寸 b） 界线外或引出标注 角度的数字应水平注写，一般注写在尺寸线 的中断处。必要时也可注写在尺寸线的上方、 外侧或引出标注
a)尺寸的要素
b)箭头画法及尺寸线的终端形式
机械图样的尺寸标注
新形态 一体化教材
三、标注尺寸的基本规则
1）机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的比例及绘 图的准确度无关。
2）图样中的尺寸以mm为单位时，不必标注计量单位的符号（或名称）。表 面粗糙度数值以µm为单位，在后面的识图中应注意。

工程制图第四章 表示机件的图样画法(§4.1、§4.2)

工程制图第四章 表示机件的图样画法(§4.1、§4.2)

§4.1 视 图
用多面正投影绘制出的物体的图形称为视图。
一、基本视图
二、向视图
三、局部视图 四、斜视图
一、基本视图
1. 基本视图的形成
2. 基本投影面的展开方法 3. 基本视图的投影规律 4. 基本视图之间的方位关系
1. 基本视图的形成
机件向基本投影面投影所得的视图，称为基本视图。国家标准 中规定正六面体的六个面为基本投影面．将机件放在六面体中．然 后向各基本投影面进行投影、即得到六个基本视图。
A-A
A
A
A
练习3： 把主视图改成全剖视图
A-A
A
A
A
4. 仅当两个要素在图形上具有公共对称中心线或轴线时， 才可以出现不完整的要素
A-A
A A A
A
几个平行剖切平面（剖切面可以是投影面平行面或垂直面）
A—A
全剖视图
A A
几个平行剖切平面（剖切面可以是投影面平行面或垂直面）
局部剖视图
A
A-A
B-B
B
B
B
A
B
练习1： 把主视图改成全剖视图
A-A
3. 在图中不应出现不完整要素
4. 仅当两个要素在图形上具有公共对称中心线或 轴线时，才可以出现不完整的要素 (1)全剖视图 (2)半剖视图 (3)局部剖视图
问题的提出
剖视图的绘图过程
1. 不应画出剖切平面转折处的界线
2. 剖切平面的转折处不应与图中的轮廓线重合
3. 在图中不应出现不完整要素
5. 剖视图的标注
（1）剖切线：指示剖切位臵 的线，以细单点长画线表 示，可省略不画。 （2）剖切符号：指示剖切面 的起始、转折和终止位臵 （用粗短线“ ”表示） 及投射方向（箭头 ）的符 号。在剖切符号附近标注 与剖视图名称相同的字母 。 （3）剖视图名称：一般应 在剖视图的上方用大写字 母标出剖视图的名称，如 A-A、B-B等

机械制图任务4.1 手轮零件图 的绘制

机械制图任务4.1 手轮零件图 的绘制

2.技术要求
⑴ 内外配合表面 轴向定位端面
Ra值较小
⑵ 配合的轴和孔尺寸公差较小；相对运动的零件间的接触表面应有 平行度、垂直度的要求。
任务实施
手轮零件图的绘制
1、安放位置
几何结构：回转类零件
主要加工方法：车削
安放位置： 加工位置原则
轴线水平放置 手柄安装孔置上方
2、手柄零件视图的表达方案 主视图表达手轮主体结构：
32
四、轮盘类零件的尺寸标注与技术要求
1.尺寸标注 ⑴ 尺寸基准的选 定 ① 长度方向主要 基准：经过加工的 大端面 ② 径向和高度方 向主要基准：回转 轴线
33
⑵ 各圆柱体的 直径及较大的孔 径，多标注于非 圆视图上；连接 孔的定位圆直径 尺寸标于投影为 圆的视图上。如 图：
34
⑶ 内外形状结构要分开标注。
学习目标项目四轮盘盖类零件图的绘制与识读工作任务任务41手轮零件图的绘制任务42泵盖零件图的识读任务导入任务分析计划与决策评价知识链接实施任务引入如图所示的手轮零件图的立体图如何正确的绘制手轮零件的零件图
《机械制图项目教程》精品在线课
机械工业出版社
项目四 轮盘盖类零件图的绘制与识读
学习Байду номын сангаас标
1.掌握轮盘类零件视图表达方案； 2.掌握剖切面的种类； 3.了解视图的规定画法及简化画法； 4.会识读轮盘盖类零件图。
7）在不致引起误解时，对于对称机件的视图可只画一半或四分之一， 并在对称中心线的两端画出两条与其垂直的平行细实线。
8）均匀分布在机件凸缘圆周上相同孔的简化画法
网纹
9）机件上的滚花、沟槽等网状结构应用粗实线完整或部分地表示出来。
11)机件上的小结构，如在一个图形中已表达清楚，其它视图可省略或简 化。

第四章 工程图中尺寸及文本标注

第四章 工程图中尺寸及文本标注

图4-14 平面图形的尺寸标注
表4-1 常见平面图形的尺寸标注
§4.4 立体的尺寸标注
图形只能表达形体的结构形状，各部分结构的大小及相互位置需用标 注尺来解决。
• 基本体的尺寸标注 • 集合体的尺寸标注
基本体的尺寸标注
基本体一般要标注长、宽、高三个方向的尺寸。在图4-15中，长方体标 注了长、宽、高；正六棱柱只需标注对面距（或对角距）以及柱高；四棱 台可标注上、下两个底面的形状尺寸和高度。有些基本体标注尺寸后，可 以减少视图，如圆柱、圆锥、球等回转体。
图4-15 基本体的尺寸标注
对于具有截平面和缺口的基本体，除了注出基本体的尺寸外，还要 注出确定截平面位置的尺寸，如图4-16所示。截平面对于基本体的相对位 置确定以后，立体表示的截交线形状也就完全确定，因此，不可标注截交 线的尺寸。
正确
错误
正确
错误
图4-16 基本体截切后的尺寸标注
四、组合体表面具有相贯线和截交线时的尺 寸标注 错误 50 50
图4-5 圆及圆弧尺寸标注
h尺寸线应画成圆弧，其圆心是该角的顶点。尺寸界线沿 径向引出。 h角度数字一律水平注写。
90° 60° 25° 5°
3.直径和半径尺寸的注法
h整圆或大于半圆的圆弧一般标注直径尺寸，并在数值 前加“φ”。
f10 f10
f5
f5
3.直径和半径尺寸的注法
h标注半径尺寸时，应在尺寸数字前加注符号“R ” 。
图4-8 对称图形尺寸标准示例
(七) 正方形结构的标注
断面为正方形时，可在边长尺寸数字前加注符号“”或用14×14替 代“14”，如图4-9所示，图中相交的两细实线是平面符号。
图4-9 正方形结构的尺寸标准示例
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A
AB
B
若干直径相同且成规律分布的孔，可以仅画 出一个或几个，其余只需用细点画线表示其中心 位置。
授人以鱼不如授人以渔
三、断开画法
轴、杆类较长的机件，当沿长度方zh朱向ub明ob@工21作cn.室com 形状相同或按一定规律变化时，允许断开 画出。
实长 拉杆轴套断开画法
标注尺寸时， 仍注实长。
实长 阶梯轴断开画法
② 在剖视图上不应在转折处画线。
A－A
B
A
A
B
×
A
A
A
A
授人以鱼不如授人以渔
③ 在剖视图内不能出现不完整要素。
A
A－A
A
A－A朱明工作室
zhubob@
AA
AA
错误 A
A
正确
A－A
④ 当两个要素在图形上有公共
对称中心线或轴线时，可以
对称中心线或轴线为界各画 一半。
A
A
A
A
授人以鱼不如授人以渔
A
A
30°
A－A
授人以鱼不如授人以渔
二、剖视的种类及适用条件
1.全剖视
朱明工作室
zhubob@
用剖切面完全地剖开物体所得的剖视图。
A－A
适用范围：
外形较简
单，内形较复
杂，而图形又
不对称时。 A
A
授人以鱼不如授人以渔
⒉ 半剖视
A—A
朱明工作室
zhubob@
不能 表达 外形
B－B
授人以鱼不如授人以渔
⒉ 一组相互平行的剖切平面
A－A
B
A
B
朱明工作室
zhubob@
A
A
A
A
A
☆ 标注方法：
☆ 适用范围：
当机件上的孔槽及空腔等内部结构不在同一
平面内时。
授人以鱼不如授人以渔
☆ 应注意的问题：
① 两剖切平面的转折处不应与图上的轮廓线重朱合明工。作室 zhubob@
② 当不对称机件的内、外形都需要表达时。 朱明工作室 zhubob@
授人以鱼不如授人以渔
③ 当对称机件的轮廓线与中心线重合，不宜
采用半剖视时。
朱明工作室
zhubob@
正确
错误
④ 实心杆上有孔、槽时，应采用局部剖视。
授人以鱼不如授人以渔
画局部剖应注意的问题：
朱明工作室
解决办法？采用剖视图
授人以鱼不如授人以渔
一、剖视图的概念
⒈ 剖视图的形成
朱明工作室
zhubob@
假想用一 剖切面将机件 剖开，移去剖 切面和观察者 之间的部分， 将其余部分向 投影面投射， 并在剖面区域 内画上剖面符 号。
授人以鱼不如授人以渔
2.剖视图的画图步骤
朱明工作室
zhubob@
A
A
A
油孔
A－A
A
A
螺孔
A－A
授人以鱼不如授人以渔
⑤ 当剖切后产生不完整要素时，该部分按不剖绘制。
朱明工作室
zhubob@
A－A
A－A
A
A
A
A
A
错误
A
正确
授人以鱼不如授人以渔
3 断面图
一、断面图的概念
朱明工作室
zhubob@
假想用剖切面将物体的某处切断，只画出该 剖切面与物体接触部分（剖面区域）的图形。
画在视图之内，轮廓线用细实线绘制。
当视图中的轮 廓线与断面图的图 线重合时，视图中 的轮廓线仍应连续 画出。
授人以鱼不如授人以渔
⑵ 标注方法
朱明工作室
① 配置在剖切线上的不对称的重合断zhu面bob@ 图，可省略字母。
② 对称的重合断面图，可不标注。
授人以鱼不如授人以渔
4 规定画法和简化画法
授人以鱼不如授人以渔
斜视图的画法
A
字母靠近箭头朱明端工，作室 符号方向与旋转 zhubob@ 方向一致。
A
A
画斜视图的注意事项：
• 斜视图的断裂边界用波浪线或双折线表示。 • 斜视图通常按投射方向配置和标注。 • 允许将斜视图旋转配置，但需在斜视图上方注明。
授人以鱼不如授人以渔
※ 视图小结 ※ 朱明工作室 zhubob@
B
B
B－B A
朱明工作室
zhubob@
用剖切平面局部 地剖开物体所得的剖 视图。
可用双折线 代替波浪线。
A
授人以鱼不如授人以渔
适用范围：
局部剖是一种较灵活的表示方法，适朱用明工作室
范围较广。
zhubob@
① 只有局部内形需要剖切表示，而又不宜采 用全剖视时。
授人以鱼不如授人以渔
① 波浪线不能与图上的其它图线重合。zhubob@
错误
授人以鱼不如授人以渔
正确
③ 当被剖结构为回转体时，允许将其中
心线作局部剖的分界线。
朱明工作室
zhubob@
④ 在一个视图中，局部剖的数量不宜过 多。
授人以鱼不如授人以渔
三、剖切平面的种类
朱明工作室
zhubob@
朱明工作室
zhubob@
第四章 一、机件图样画法
主讲：朱明
高级技师、经济师,工程师 高级技能专业教师 汽车维修工高级考评员
授人以鱼不如授人以渔
朱明工作室
zhubob@
4.1-1 视图 4.1-2 剖视图 4.1-3 断面图 4.1-4 规定画法和简化画法 4.1-5 第三角投影法简介 本章小结
A
A
授人以鱼不如授人以渔
用半剖视表示形状基本对称的机件
朱明工作室
zhubob@
注：不对称部分一定另有图形表达清楚。
授人以鱼不如授人以渔
3.局部剖
A－A
B
B
朱明工作室
zhubob@
用剖切平面局部 地剖开物体所得的剖 视图。
B－B
A
A
授人以鱼不如授人以渔
3.局部剖
A－A
A
B
标注内容与 剖视图相同
① 配置在剖切符号延长线上的不对称的移出断面，或
按投影关系配置的对称的移出断面，可省略字母。
② 配置在其他位置的的对称的移出断面图，可省略箭
头。 ③ 配置在剖切线的延长线上的对称的移出断面，可省
略标注。
授人以鱼不如授人以渔
⒉ 重合断面图
⑴ 画法
朱明工作室
zhubob@
一、肋板的画法
B
B－B
正确 规则：
朱明工作室
zhubob@
B－B 错误
对于机件的肋板，如
A
A 按纵向剖切，肋板不画剖
面符号，而用粗实线将它
与其邻接部分分开。
B A－A
授人以鱼不如授人以渔
二、均匀分布的肋板及孔的画法
肋不对称 A－A 孔未剖到
画成对称
画成剖到
B－B
朱明工作室
zhubob@
平行或垂直于投影面。
zhubob@
② 剖切是一种假想，其它视图仍应完整画出，并
可取剖视。
③ 剖切面后方的可见部分要全部画出。
A－A
B－B
C－C
A
A
B
BC
C
授人以鱼不如授人以渔
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不朱画明。工作室
zhubob@
A－A
1.单一剖切平面
⑴ 平行于某一 基本投影面
A
A
授人以鱼不如授人以渔
⑵ 不平行于任何基本投影面（投影面垂直面）
☆标注方法：
A－A A
朱明工作室
A－A zhubob@
☆适用范围：
当机件具
有倾斜部分，
同时这部分内
A
形和外形都需
B
表达时。
B A－A
☆此剖视可按斜 视图的配置方 式配置。
A
和转折位置及投射
方向。
③ 剖视图的名称。
下列情况可省略标注：
◆ 剖视图按基本视图关系配置时，可省略箭头。
◆ 当单一剖切面通过机件的对称（或基本对称）平面， 且剖视图按基本视授图人以关鱼系不配如授置人时以，渔 可不标注。
4. 画剖视图的注意事项
① 剖切平面的选择：通过机件的对称面或轴朱线明工且作室
二、向视图
向视图是可以自由配置的视图。
B C
B D
E
DF
C
朱明工作室
zhubob@
E
F
按基本位置配置
自由配置
※在向视图的上方标注字母，在相应视图附近用箭头 指明投射方向，并标注相同的字母。
※表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。
授人以鱼不如授人以渔
但没有表示清楚的结构，允许画少量虚线。
A
A
A－A
授人以鱼不如授人以渔
⑤ 不需在剖面区域中表示材料的类别时，剖面符号可 采用通用剖面线表示。通用剖面线为细实线，朱最明工好作室
zhubob@
与图形的主要轮廓或剖面区域的对称线成45°角； 同一物体的各个剖面区域，其剖面线画法应一致。
当画出的剖面线与图形的 主要轮廓线或剖面区域的轴线 平行时，该图形的剖面线应画 成与水平成30°或60°角，但 其倾斜方向与其他图形的剖面 线一致。
⒊ 两相交的剖切平面
A－A
A
A
A
朱明工作室
zhubob@
A
☆ 标注方法： ☆ 适用范围：
当机件的内部结构形状用一个剖切平面剖 切不能表达完全，且机件又具有回转轴时。
授人以鱼不如授人以渔
☆ 应注意的问题：
