主板维修快速入门
主板维修新手入门
一、 养成良好的维修习惯
1. 断电测量通断。
2. 通电测量前确定主板下无导电物。
3. 测电压时，不要短路，严禁通电后去划各供电元件引脚，否则 极易造成主板严重烧坏，无法修复。
4. 测量主供电电压时，避免测量Q1 场管的S 极，尤其对于P4 主 板，容易造成场管DS 极短路，烧坏北桥。
5. 无论检修什么故障，都应插上测试卡，这样容易发现一些潜在 故障。
6. 不要带电插拔测试卡，假负载。
二、 主板维修必备工具
测试卡
假负载
万用表
镊子
编程器
热风焊台
恒温铬铁 注：学会熟练使用工具，是维修主板所具有的基本功。
电
电 2
主板
一、认识主板
i. PCB 板
按板层来分可分为四层板和六层板
上下两层为信号线
四层板 一层为供电
中间两层
一层为地线
上下两层为少数信号线、供电线
六层板 两层为信号线
中间四层 一层为供电线
一层为地线
注：观察主板时，上下表面层布线稀少的为六层板，布线稠密的为四层板。
ii. 主板的分类
1) 按CPU 接口类型来分
有：SLOT 插槽式 、370、478、462、754、775、939、940
等
2) 按厂家或品牌来分 有：精英、华硕、华擎、七彩虹、技嘉等
注：一般会在北桥散热片，AGP 槽附近，PCI 槽中间或内存槽附近来标识厂家和 型号，如发现“P4LVM”等不能识别厂家及型号的主板，可将“P4LVM”输到“百 度”上去搜索，便可知其厂家及型号。
3) 按南桥、北桥型号来分
有：810、815、845、865、915、693、694、965等
计算机主板工作原理及维修方法
计算机主板工作原理及维修方法
电脑机箱主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard);它分为商用主板和工业主板两种。下面是计算机主板工作原理及维修方法，欢迎阅读了解。
一、芯片的功能、作用及性能
具体内容：芯片组、南桥、北桥、BIOS芯片、时钟发生器IC RTC实时时钟、I/O芯片、串口芯片75232、缓冲器244,245、门电路74系列、电阻R、电容C、二极管D 、三极管Q、电源IC 保险F,和电感L、晶振X。Y内存槽，串口，并口、FDD、IDE、、ISA、PCI、AGP、SLOT槽、 SOCKET座、USB(CMOS，KB控制器,集成在南桥或I/O芯片里面。
二、主板的工作过程和维修原理
1、当ATX电源和接入市电AC220V/50HZ插座上时，ATX电源电路部分，电路开始工作，立刻在ATX第9PIN,输出+5V的待命电压，我们称之为+5VSB电压,同时在第14PIN,输出2.8V~5V电压，我们称其为+5VPS-0V开机控制电压。
2、当按下机箱外power-on开机按钮或短接{ps-on,pwx-on,pw-sw}触发排针，主板触发电路立刻开始工作，首先将ATX第14PIN,+5VPS-ON电压拉低至0V则ATX电源开始分别输出+3.3V,+5V,-5V,+12V,-12V,供整机使用。
3、大约经过50ms--500ms,ATX电源内部电源控制IC，一旦侦测到+3.3V,+5V,-5V,+12V,-12V，能够平稳输出，就在ATX电源第8PIN，输出一个约5V的电压信号，为PG信号，PG信号是主板上复位reset信号的源头信号，如果ATX电源侦测到+3.3V,+5V,-5V,+12V,-12V有对地短路或者漏电情况，则ATX电源立刻启动自我保护切断所有供电。
4、电源调整IC在供电+12V,-12V正常的情况下，以及PG信号正常的情况下，电源IC开始工作，输出两个高频脉冲开关信号去控制一组MOS管导通后为CPU提供核心供电Vcore。 5、同时电源IC会输出另一个控制电压去控制某一个MOS管导通后，输出一个+2.5V的电压，该电压一般是时钟IC的供电组之一，并送给CPU作为参考电压Vtt2.5。

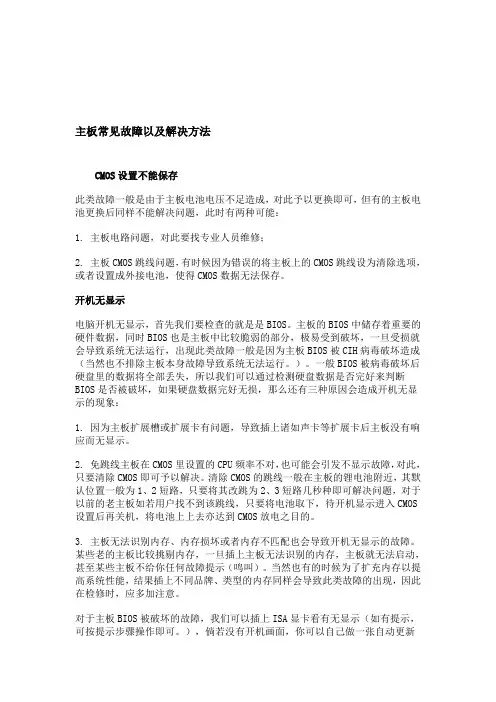

主板常见故障以及解决方法

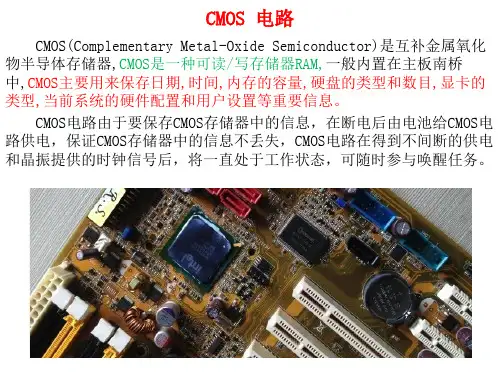

CMOS设置不能保存
此类故障一般是由于主板电池电压不足造成，对此予以更换即可，但有的主板电池更换后同样不能解决问题，此时有两种可能：
1. 主板电路问题，对此要找专业人员维修；
2. 主板CMOS跳线问题，有时候因为错误的将主板上的CMOS跳线设为清除选项，或者设置成外接电池，使得CMOS数据无法保存。
开机无显示
电脑开机无显示，首先我们要检查的就是是BIOS。主板的BIOS中储存着重要的硬件数据，同时BIOS也是主板中比较脆弱的部分，极易受到破坏，一旦受损就会导致系统无法运行，出现此类故障一般是因为主板BIOS被CIH病毒破坏造成（当然也不排除主板本身故障导致系统无法运行。）。一般BIOS被病毒破坏后硬盘里的数据将全部丢失，所以我们可以通过检测硬盘数据是否完好来判断BIOS是否被破坏，如果硬盘数据完好无损，那么还有三种原因会造成开机无显示的现象：
1. 因为主板扩展槽或扩展卡有问题，导致插上诸如声卡等扩展卡后主板没有响应而无显示。
2. 免跳线主板在CMOS里设置的CPU频率不对，也可能会引发不显示故障，对此，只要清除CMOS即可予以解决。清除CMOS的跳线一般在主板的锂电池附近，其默认位置一般为1、2短路，只要将其改跳为2、3短路几秒种即可解决问题，对于以前的老主板如若用户找不到该跳线，只要将电池取下，待开机显示进入CMOS设置后再关机，将电池上上去亦达到CMOS放电之目的。
3. 主板无法识别内存、内存损坏或者内存不匹配也会导致开机无显示的故障。某些老的主板比较挑剔内存，一旦插上主板无法识别的内存，主板就无法启动，甚至某些主板不给你任何故障提示（鸣叫）。当然也有的时候为了扩充内存以提高系统性能，结果插上不同品牌、类型的内存同样会导致此类故障的出现，因此在检修时，应多加注意。
对于主板BIOS被破坏的故障，我们可以插上ISA显卡看有无显示（如有提示，可按提示步骤操作即可。），倘若没有开机画面，你可以自己做一张自动更新BIOS的软盘，重新刷新BIOS，但有的主板BIOS被破坏后，软驱根本就不工作，此时，可尝试用热插拔法加以解决（我曾经尝试过，只要BIOS相同，在同级别的主板中都可以成功烧录。）。但采用热插拔除需要相同的BIOS外还可能会导致主板部分元件损坏，所以可靠的方法是用写码器将BIOS更新文件写入BIOS里面（可找有此服务的电脑商解决比较安全）。

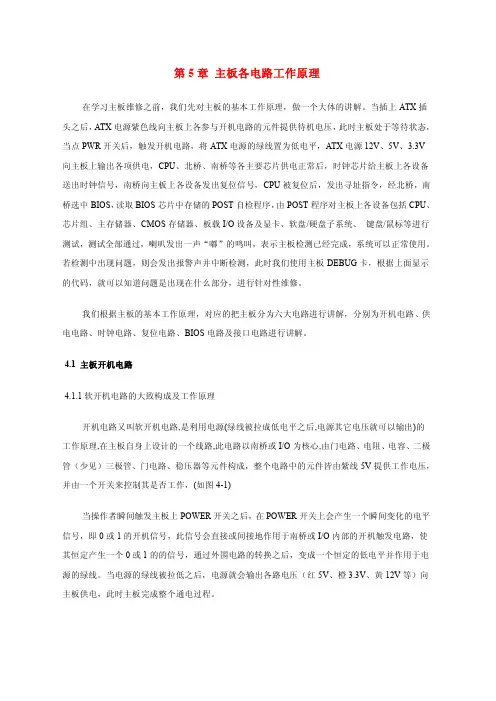

第5章主板各电路工作原理
在学习主板维修之前，我们先对主板的基本工作原理，做一个大体的讲解。当插上ATX插
头之后，ATX电源紫色线向主板上各参与开机电路的元件提供待机电压，此时主板处于等待状态，
当点PWR开关后，触发开机电路，将ATX电源的绿线置为低电平，ATX电源12V、5V、3.3V
向主板上输出各项供电，CPU、北桥、南桥等各主要芯片供电正常后，时钟芯片给主板上各设备
送出时钟信号，南桥向主板上各设备发出复位信号，CPU被复位后，发出寻址指令，经北桥，南
桥选中BIOS，读取BIOS芯片中存储的POST自检程序，由POST程序对主板上各设备包括CPU、
芯片组、主存储器、CMOS存储器、板载I/O设备及显卡、软盘/硬盘子系统、键盘/鼠标等进行
测试，测试全部通过，喇叭发出一声“嘟”的鸣叫，表示主板检测已经完成，系统可以正常使用。
若检测中出现问题，则会发出报警声并中断检测，此时我们使用主板DEBUG卡，根据上面显示
的代码，就可以知道问题是出现在什么部分，进行针对性维修。
我们根据主板的基本工作原理，对应的把主板分为六大电路进行讲解，分别为开机电路、供
电电路、时钟电路、复位电路、BIOS电路及接口电路进行讲解。
4.1主板开机电路
4.1.1软开机电路的大致构成及工作原理
开机电路又叫软开机电路,是利用电源(绿线被拉成低电平之后,电源其它电压就可以输出)的
工作原理,在主板自身上设计的一个线路,此电路以南桥或I/O为核心,由门电路、电阻、电容、二极
管（少见）三极管、门电路、稳压器等元件构成，整个电路中的元件皆由紫线5V提供工作电压，
并由一个开关来控制其是否工作，(如图4-1)
当操作者瞬间触发主板上POWER开关之后，在POWER开关上会产生一个瞬间变化的电平
信号，即0或1的开机信号，此信号会直接或间接地作用于南桥或I/O内部的开机触发电路，使
其恒定产生一个0或1的的信号，通过外围电路的转换之后，变成一个恒定的低电平并作用于电
