(完整版)电脑主板各个电路检修方法.doc

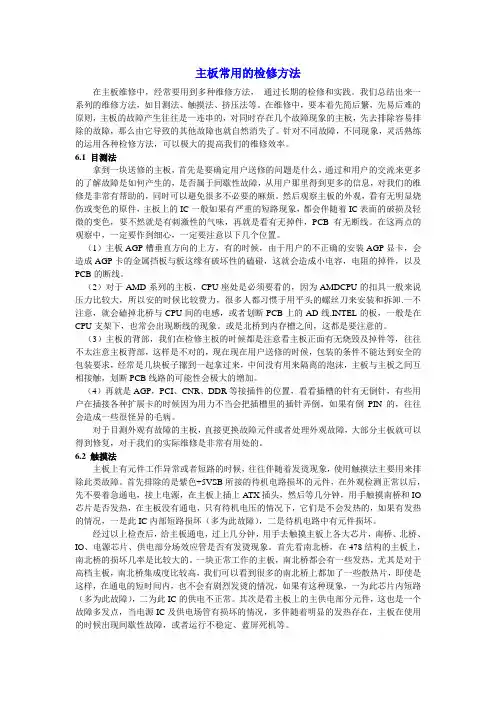

主板常用的检修方法在主板维修中，经常要用到多种维修方法，通过长期的检修和实践。

我们总结出来一系列的维修方法，如目测法、触摸法、挤压法等。

在维修中，要本着先简后繁，先易后难的原则，主板的故障产生往往是一连串的，对同时存在几个故障现象的主板，先去排除容易排除的故障，那么由它导致的其他故障也就自然消失了。

针对不同故障，不同现象，灵活熟练的运用各种检修方法，可以极大的提高我们的维修效率。

6.1 目测法拿到一块送修的主板，首先是要确定用户送修的问题是什么，通过和用户的交流来更多的了解故障是如何产生的，是否属于间歇性故障，从用户那里得到更多的信息，对我们的维修是非常有帮助的，同时可以避免很多不必要的麻烦。

然后观察主板的外观，看有无明显烧伤或变色的原件，主板上的IC一般如果有严重的短路现象，都会伴随着IC表面的破损及轻微的变色，要不然就是有刺激性的气味，再就是看有无掉件，PCB有无断线。

在这两点的观察中，一定要作到细心，一定要注意以下几个位置。

（1）主板AGP槽垂直方向的上方，有的时候，由于用户的不正确的安装AGP显卡，会造成AGP卡的金属挡板与板这缘有破坏性的磕碰，这就会造成小电容，电阻的掉件，以及PCB的断线。

（2）对于AMD系列的主板，CPU座处是必须要看的，因为AMDCPU的扣具一般来说压力比较大，所以安的时候比较费力，很多人都习惯于用平头的螺丝刀来安装和拆卸.一不注意，就会磕掉北桥与CPU间的电感，或者划断PCB上的AD线.INTEL的板，一般是在CPU支架下，也常会出现断线的现象。

或是北桥到内存槽之间，这都是要注意的。

（3）主板的背部，我们在检修主板的时候都是注意看主板正面有无烧毁及掉件等，往往不太注意主板背部，这样是不对的，现在现在用户送修的时候，包装的条件不能达到安全的包装要求，经常是几块板子摞到一起拿过来，中间没有用来隔离的泡沫，主板与主板之间互相接触，划断PCB线路的可能性会极大的增加。

（4）再就是AGP，PCI、CNR、DDR等接插件的位置，看看插槽的针有无倒针，有些用户在插接各种扩展卡的时候因为用力不当会把插槽里的插针弄倒，如果有倒PIN的，往往会造成一些很怪异的毛病。

电脑主板故障维修大全.txt 始终相信，这世间，相爱的原因有很多，但分开的理由只有一个-- 爱的还不够。

人生有四个存折：健康情感事业和金钱。

如果健康消失了，其他的存折都会过期。

主板常见故障维修24 例如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。

不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。

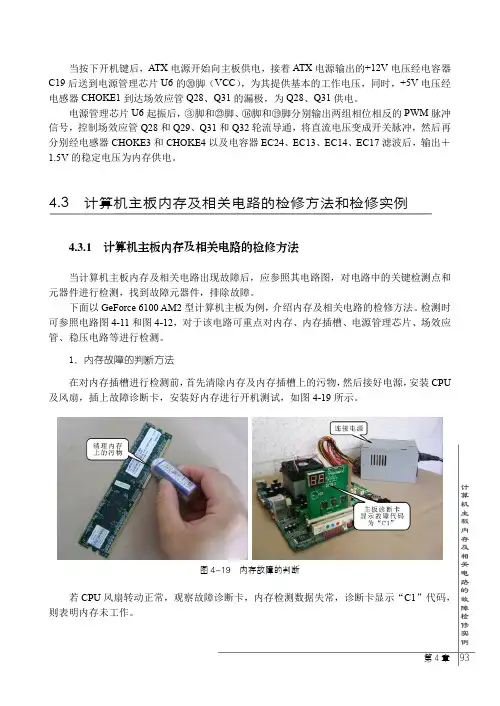

一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。

例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。

处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。

注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。

【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）故障原因：一般是显卡松动或显卡损坏。

处理办法：打开机箱，把显卡重新插好即可。

要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。

如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。

如果开机后听到" 嘀" 的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。

【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。

处理办法：针对以下原因，逐一排除。

主板电路维修资料CPU主供电1、CPU主供电产生的过程：CPU（控制）—VIDO（控制）—电源IC（输出）—产生控制电压给后级电路（产生）—主供电。

括号内的表示该处所起的作用。

2、CPU主供电的构成：大多由电源IC、场管、二极管、三极管、电感、电容等组成。

3、CPU的工作原理：红5V电压通过电感L1、电容C1进行第一次滤波后送到由电源IC、场管组成的脉宽调制电路中，由电源IC控制场管导通和闭合，当场管导通时红色5V通过发射极流向S极给CPU 供电，当场管闭合时电路中的电流下降，电感线圈向外释放能量继续给CPU供电。

CPU主供电的总结1、在CPU的主供电路中易损元件有：电容、场管、电源IC（注意场管有软击穿，不易判断是否损坏只有用代换法）；2、P3主板Q1的G极4V左右、Q2的G极6-8伏左右；P4主板上分别为2V和4-6伏；3、有部分主板不加CPU风扇时没有主供电输出主板的分类一、按CPU插座类型划分：常见的有478主板、370、462、423、845、865、915、945、965等；SLOT结构的有：754、930等。

二、按主板所用北桥芯片划分：INTEL、SIS、VIA等。

三、按主板生产商（品牌）划分：华硕、精英、微星、QDI、昂达、技嘉、等数不胜数。

怎样识别主板的厂商型号：可通过以下方法查看主板的型号。

（1）在北桥（Northbridge)的散热片上贴有厂商的标识；（2）在主板的AGP槽符近贴有标签；（3）集成主板的声卡或显卡上方贴有标签。

四、按主板的结构可分为：AT主板、ATX主板、NLX（多用于服务器）、BTX（一般是最近生产的主板，主要是为了解决北桥和CPU散热问题）下面再介绍一下CPU插座的类型：1、Mpga具体的有MPGA478、MPGA370、MPGA423。

其中，MPGA478支持的CPU类型为：p1.7G—P3.6G；MPGA70支持的CPU类型为：赛扬1代、赛扬2代、赛扬3代、P3；MPGA423支持的CPU类型为：老P4且1.3G—1.8G。

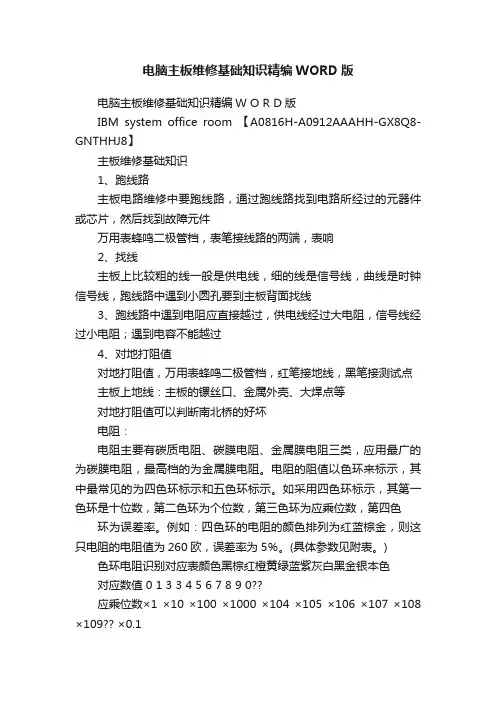

电脑主板维修基础知识精编WORD版电脑主板维修基础知识精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】主板维修基础知识1、跑线路主板电路维修中要跑线路，通过跑线路找到电路所经过的元器件或芯片，然后找到故障元件万用表蜂鸣二极管档，表笔接线路的两端，表响2、找线主板上比较粗的线一般是供电线，细的线是信号线，曲线是时钟信号线，跑线路中遇到小圆孔要到主板背面找线3、跑线路中遇到电阻应直接越过，供电线经过大电阻，信号线经过小电阻；遇到电容不能越过4、对地打阻值对地打阻值，万用表蜂鸣二极管档，红笔接地线，黑笔接测试点主板上地线：主板的镙丝口、金属外壳、大焊点等对地打阻值可以判断南北桥的好坏电阻：电阻主要有碳质电阻、碳膜电阻、金属膜电阻三类，应用最广的为碳膜电阻，最高档的为金属膜电阻。

电阻的阻值以色环来标示，其中最常见的为四色环标示和五色环标示。

如采用四色环标示，其第一色环是十位数，第二色环为个位数，第三色环为应乘位数，第四色环为误差率。

例如：四色环的电阻的颜色排列为红蓝棕金，则这只电阻的电阻值为260欧，误差率为5％。

(具体参数见附表。

) 色环电阻识别对应表颜色黑棕红橙黄绿蓝紫灰白黑金银本色对应数值 0 1 3 3 4 5 6 7 8 9 0??应乘位数×1 ×10 ×100 ×1000 ×104 ×105 ×106 ×107 ×108 ×109?? ×0.1×0.01??误差率?? 1% 2%?? 0.5% 0.25% 0.1%?? 5% 10% 20%温度系数200ppm 100ppm 50ppm 15ppm 25ppm 20ppm 10ppm 5ppm 1ppm??电容：电容常见的标记方式是直接标记，其常用的单位有pF，μF两种，很容易认出。

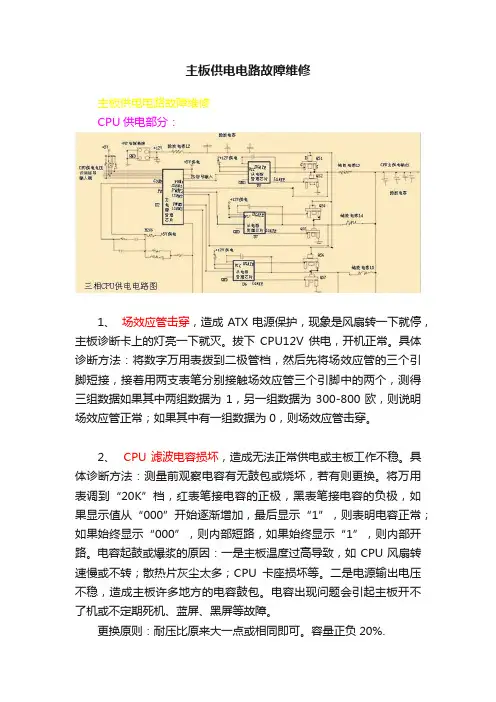

主板供电电路故障维修主板供电电路故障维修CPU供电部分：1、场效应管击穿，造成ATX电源保护，现象是风扇转一下就停，主板诊断卡上的灯亮一下就灭。

拔下CPU12V供电，开机正常。

具体诊断方法：将数字万用表拨到二极管档，然后先将场效应管的三个引脚短接，接着用两支表笔分别接触场效应管三个引脚中的两个，测得三组数据如果其中两组数据为1，另一组数据为300-800欧，则说明场效应管正常；如果其中有一组数据为0，则场效应管击穿。

2、CPU滤波电容损坏，造成无法正常供电或主板工作不稳。

具体诊断方法：测量前观察电容有无鼓包或烧坏，若有则更换。

将万用表调到“20K”档，红表笔接电容的正极，黑表笔接电容的负极，如果显示值从“000”开始逐渐增加，最后显示“1”，则表明电容正常；如果始终显示“000”，则内部短路，如果始终显示“1”，则内部开路。

电容起鼓或爆浆的原因：一是主板温度过高导致，如CPU风扇转速慢或不转；散热片灰尘太多；CPU卡座损坏等。

二是电源输出电压不稳，造成主板许多地方的电容鼓包。

电容出现问题会引起主板开不了机或不定期死机、蓝屏、黑屏等故障。

更换原则：耐压比原来大一点或相同即可。

容量正负20%.3、场效应管变劣老化。

漏极有输入电压，栅极有控制电压(高端管为3V左右;低端管为10V左右)，源极无输出电压，则场效应管坏。

更换原则:使用相同的型号或功率大一点、极性相同的场管更换。

如：70T03替换60T03；85N03L替换70N03L等。

注意:CPU主供电场效应管全为N沟道。

源极对地阻值不应为0.（至少有3欧阻值）。

4、电源管理芯片损坏。

如果场效应管和电容测量正常，而上管栅极无控制电压，则检查电源管理芯片的供电脚有无5V或12V电压，如果有，再检查PG信号脚有无电压，如果有则电源管理芯片损坏。

对于有驱动芯片的电路，则可检查有无供电电压和PWM控制信号，如果有输入而无输出，则驱动芯片损坏，如果无PWM控制信号输入，则可检查主控芯片有无供电、有无PG信号，如果有则主控芯片损坏。

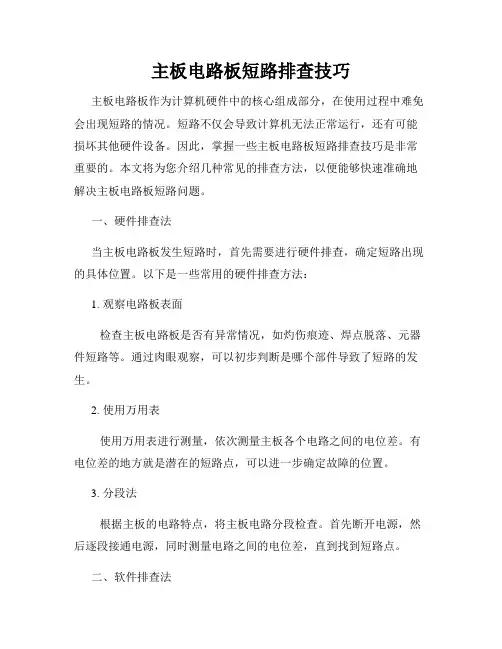

主板电路板短路排查技巧主板电路板作为计算机硬件中的核心组成部分，在使用过程中难免会出现短路的情况。

短路不仅会导致计算机无法正常运行，还有可能损坏其他硬件设备。

因此，掌握一些主板电路板短路排查技巧是非常重要的。

本文将为您介绍几种常见的排查方法，以便能够快速准确地解决主板电路板短路问题。

一、硬件排查法当主板电路板发生短路时，首先需要进行硬件排查，确定短路出现的具体位置。

以下是一些常用的硬件排查方法：1. 观察电路板表面检查主板电路板是否有异常情况，如灼伤痕迹、焊点脱落、元器件短路等。

通过肉眼观察，可以初步判断是哪个部件导致了短路的发生。

2. 使用万用表使用万用表进行测量，依次测量主板各个电路之间的电位差。

有电位差的地方就是潜在的短路点，可以进一步确定故障的位置。

3. 分段法根据主板的电路特点，将主板电路分段检查。

首先断开电源，然后逐段接通电源，同时测量电路之间的电位差，直到找到短路点。

二、软件排查法除了硬件排查方法，软件排查也是非常有用的。

以下是一些常用的软件排查方法：1. 进入安全模式如果发现主板电路板短路后无法进入操作系统，可以尝试进入安全模式。

安全模式能够启动最基础的系统配置，若能进入安全模式则说明短路的原因可能与软件设置有关。

2. 使用排查工具网上有许多主板电路板排查工具可供使用。

例如，可以使用软硬件监控工具排查主板的温度、风扇转速等参数，以及检测电流是否超标。

三、防范短路的方法除了排查短路问题，我们还应该注意主板电路板的保养与防范。

以下是一些防范短路的方法：1. 定期清洁主板电路板容易积聚灰尘，长时间的积尘会导致短路，因此需要定期进行清洁。

可以使用压缩空气喷罐轻轻吹拂电路板，清除积尘。

2. 合理布线在安装主板时，要注意合理布线，避免电线之间的相互干扰和搭接。

此外，还要确保电线的质量合格，以免因线材问题导致短路。

3. 使用合适电源选择合适的电源供应器对于防范短路问题至关重要。

务必选择符合主板需求的高质量电源供应器，并注意电源供应器的使用年限，及时更换电源以避免发生安全问题。

电脑主板故障检测及维修方法一、查板方法:1．察见解：有无烧糊、烧断、起泡、板面断线、插口锈蚀。

2．表测法：＋5V、GND电阻是否是太小（在50欧姆以下）。

3．通电检查：对明确已坏板，可略调高电压0．5－1V，开机后用手搓板上的IC，让有问题的芯片发热，从而感知出来。

4．逻辑笔检查：对重点思疑的IC输入、输出、控制极各端检查信号有无、强弱。

5．鉴识各大工作区：大多数板都有地域上的明确分工，如：控制区（CPU）、时钟区（晶振）（分频）、背景画面区、动作区（人物、飞机）、声音产生合成区等。

这对电脑板的深入维修十分重要。

二、排错方法：1．将思疑的芯片，依照手册的指示，第一检查输入、输出端可否有信号（波型），如有入无出，再查IC的控制信号（时钟）等的有无，如有则此IC坏的可能性极大，无控制信号，追查到它的前一极，直到找到损坏的IC为止。

2．找到的暂时不要从极上取下可采用同一型号。

或程序内容同样的IC背在上面，开机观察可否好转，以确认该IC可否损坏。

3．用切线、借跳线法搜寻短路线：发现有的信线和地线、＋5V或其他多个IC不应相连的脚短路，可切断该线再测量，判断是IC问题还是板面走线问题，或从其他IC上借用信号焊接到波型不对的IC上看现象画面可否变好，判断该IC的利害。

4．比较法：找一块同样内容的好电脑板比较测量相应IC的引脚波型和其数来确认的IC可否损坏。

5．用微机万用编程器（ALL－03／07）（EXPRO－80／100等）中的ICTEST软件测试IC。

三、电脑芯片拆卸方法：1．剪脚法：不伤板，不能够再生利用。

2．拖锡法：在IC脚两边上焊满锡，利用高温烙铁来回拖动，同时起出IC（易伤板，但可保全测试IC）。

3．烧烤法：在酒精灯、煤气灶、电炉上烧烤，等板上锡溶化后起出IC（不易掌握）。

4．锡锅法：在电炉上作专用锡锅，待锡溶化后，将板上要卸的IC浸入锡锅内，即可起出IC又不伤板，但设施不易制作。

5．电热风枪：用专用电热风枪卸片，吹要卸的IC引脚部分，即可将化锡后的IC起出（注意吹板时要晃动风枪否则也会将电脑板吹起泡，但风枪成本高，一般约2000元左右）作为专业硬件维修，板卡维修是特别重要的项目之一。

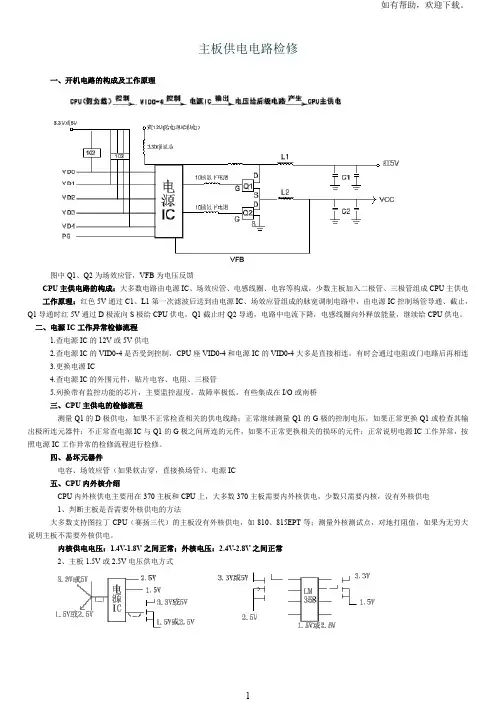

主板供电电路检修一、开机电路的构成及工作原理图中Q1、Q2为场效应管，VFB为电压反馈CPU主供电路的构成：大多数电路由电源IC、场效应管、电感线圈、电容等构成，少数主板加入二极管、三极管组成CPU主供电工作原理：红色5V通过C1、L1第一次滤波后送到由电源IC、场效应管组成的脉宽调制电路中，由电源IC控制场管导通、截止，Q1导通时红5V通过D极流向S极给CPU供电，Q1截止时Q2导通，电路中电流下降，电感线圈向外释放能量，继续给CPU供电。

二、电源IC工作异常检修流程1.查电源IC的12V或5V供电2.查电源IC的VID0-4是否受到控制，CPU座VID0-4和电源IC的VID0-4大多是直接相连，有时会通过电阻或门电路后再相连3.更换电源IC4.查电源IC的外围元件，贴片电容、电阻、三极管5.列换带有监控功能的芯片，主要监控温度，故障率极低，有些集成在I/O或南桥三、CPU主供电的检修流程测量Q1的D极供电，如果不正常检查相关的供电线路；正常继续测量Q1的G极的控制电压，如果正常更换Q1或检查其输出极所连元器件；不正常查电源IC与Q1的G极之间所连的元件，如果不正常更换相关的损坏的元件；正常说明电源IC工作异常，按照电源IC工作异常的检修流程进行检修。

四、易坏元器件电容、场效应管（如果软击穿，直接换场管）、电源IC五、CPU内外核介绍CPU内外核供电主要用在370主板和CPU上，大多数370主板需要内外核供电，少数只需要内核，没有外核供电1、判断主板是否需要外核供电的方法大多数支持图拉丁CPU（赛扬三代）的主板没有外核供电，如810、815EPT等；测量外核测试点，对地打阻值，如果为无穷大说明主板不需要外核供电。

内核供电电压：1.4V-1.8V之间正常；外核电压：2.4V-2.8V之间正常2、主板1.5V或2.5V电压供电方式注：3.3V或5V一般由电源线直接提供，图中画有虚线地方可能经过元器件常见主板开机电路图一、开机线路图1、VIA大多由南桥开机，有83977EFI/O的由I/O开机2、inter主板较，83627高进高出，8702、8712低进低出3、SIS开机电路4、VIA多，370、462主板常见故障现象：无法软关机，开机不稳定时好时坏，多为门电路坏二、I/O开机图1、132门电路容易损坏2、83627I/O中第67脚有3.3V高电平（点PWR不机，且67脚有3.3V电压为I/O 坏，少数为南桥坏）3、83627第67脚为0V，查南桥待机电压，拆下I/O测4、83627第67脚为0V-1V，I/O坏5、83627I/O损坏的故障现象：不开机、能开机不能关机、复位灯常亮主板接口电路维修一、主板键盘、鼠标口维修说明：1、4针是信号线，对地打阻值数值600左右，且相差不大，6针为供电脚，大多由电源红线提供，有时也会通过跳线再与供电相连，其它针为地线或空脚上图是键盘、鼠标接口的电路图，紫线供电是为了实现键盘开机，网络唤醒，挂起到内存等功能（跟开机有关的电路都是由紫线供电）2、键盘、鼠标口损坏检修(1)、如果对阻值比正常值高，屈向于无穷大：查电感、保险（故障率高）、I/O、南桥（故障率低）、跳线(2)、比正常值低，屈向于短路：查电容、I/O或南桥(3)、如果对阻值正常，可能为接口、BIOS、I/O或南桥损坏二、主板USB接口说明：1针为供电脚，大多由红线提供，因此常与鼠标键盘的供电同路，2、3针为信号线，对地阴值500左右，且相差不大，4针为地线电阻器的识别分类及测量一、单位：欧姆(Ω)1MΩ=1000kΩ1kΩ=1000Ω符号：“Ｒ”国内符号国际符号二、电阻的种类：贴片电阻金属膜电阻碳膜电阻水泥电阻特殊电阻1、贴片电阻：符号：“Ｒ”，“ＲＮ”（黑底白字）贴片电阻分为单个贴片电阻和排阻单个贴片电阻排阻（“RN RA RP NR”表示，有８脚、１０脚、１６脚）2、金属膜电阻：符号：“ＲＪ”外型小，功率小，1/8W,1/4W3、碳膜电阻：符号：“ＲＴ”外型大，功率大一些，1/2W,1W,3W4、水泥电阻：外型更大，功率最大，5W,10W三、读取阻值：贴片电阻上面白字如：103 472 330 220等，数值的前两位是有效数，第三位是倍数，例： 103 有效数是10，3是倍数，它的阻值是 10Ω*103=10kΩ 472 有效数是47，2是倍数，它的阻值是 10Ω*102=4.7kΩ四位数电阻：前三位为有效数，第四位为倍数，计算方法同上（1001 1002 4705）含有字母的电阻：R39 3R3 33R R330 56R0 10R0，R在这里是小数点的意思，如果R 在第一位则去掉R，按三位计算色环电阻读取阻值：色环电阻四道色环，一、二道为有效数，三道为倍数，四道为误差值R=AB*10C五道色环，一、二、三道为有效数，四道为倍数，五道为误差值R=ABC*10D即无金色也无银色的色环电阻叫精确电阻四、电阻的作用：电阻串联：起降压限流的作用电阻并联：起分压分流作用电阻并联：电路各部分电压相等。

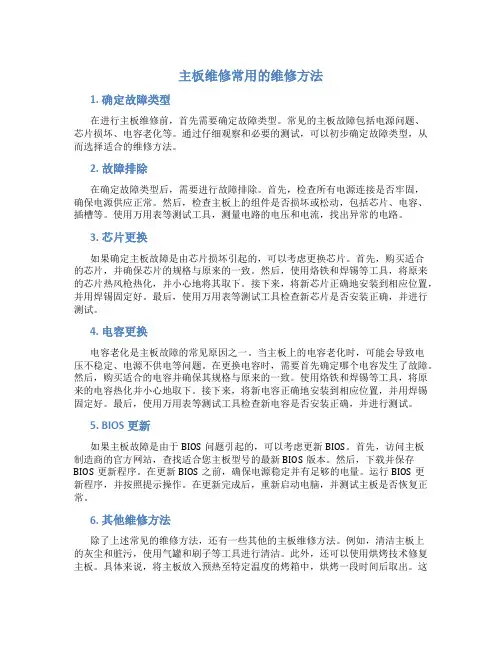

主板维修常用的维修方法1. 确定故障类型在进行主板维修前，首先需要确定故障类型。

常见的主板故障包括电源问题、芯片损坏、电容老化等。

通过仔细观察和必要的测试，可以初步确定故障类型，从而选择适合的维修方法。

2. 故障排除在确定故障类型后，需要进行故障排除。

首先，检查所有电源连接是否牢固，确保电源供应正常。

然后，检查主板上的组件是否损坏或松动，包括芯片、电容、插槽等。

使用万用表等测试工具，测量电路的电压和电流，找出异常的电路。

3. 芯片更换如果确定主板故障是由芯片损坏引起的，可以考虑更换芯片。

首先，购买适合的芯片，并确保芯片的规格与原来的一致。

然后，使用烙铁和焊锡等工具，将原来的芯片热风枪热化，并小心地将其取下。

接下来，将新芯片正确地安装到相应位置，并用焊锡固定好。

最后，使用万用表等测试工具检查新芯片是否安装正确，并进行测试。

4. 电容更换电容老化是主板故障的常见原因之一。

当主板上的电容老化时，可能会导致电压不稳定、电源不供电等问题。

在更换电容时，需要首先确定哪个电容发生了故障。

然后，购买适合的电容并确保其规格与原来的一致。

使用烙铁和焊锡等工具，将原来的电容热化并小心地取下。

接下来，将新电容正确地安装到相应位置，并用焊锡固定好。

最后，使用万用表等测试工具检查新电容是否安装正确，并进行测试。

5. BIOS更新如果主板故障是由于BIOS问题引起的，可以考虑更新BIOS。

首先，访问主板制造商的官方网站，查找适合您主板型号的最新BIOS版本。

然后，下载并保存BIOS更新程序。

在更新BIOS之前，确保电源稳定并有足够的电量。

运行BIOS更新程序，并按照提示操作。

在更新完成后，重新启动电脑，并测试主板是否恢复正常。

6. 其他维修方法除了上述常见的维修方法，还有一些其他的主板维修方法。

例如，清洁主板上的灰尘和脏污，使用气罐和刷子等工具进行清洁。

此外，还可以使用烘烤技术修复主板。

具体来说，将主板放入预热至特定温度的烤箱中，烘烤一段时间后取出。

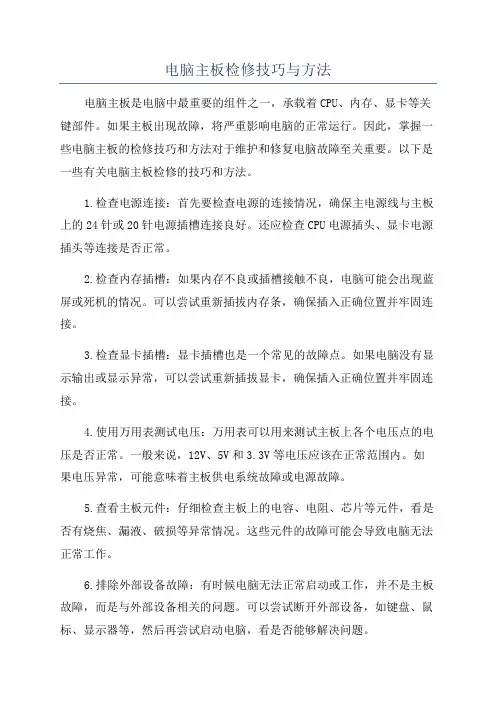

电脑主板检修技巧与方法电脑主板是电脑中最重要的组件之一，承载着CPU、内存、显卡等关键部件。

如果主板出现故障，将严重影响电脑的正常运行。

因此，掌握一些电脑主板的检修技巧和方法对于维护和修复电脑故障至关重要。

以下是一些有关电脑主板检修的技巧和方法。

1.检查电源连接：首先要检查电源的连接情况，确保主电源线与主板上的24针或20针电源插槽连接良好。

还应检查CPU电源插头、显卡电源插头等连接是否正常。

2.检查内存插槽：如果内存不良或插槽接触不良，电脑可能会出现蓝屏或死机的情况。

可以尝试重新插拔内存条，确保插入正确位置并牢固连接。

3.检查显卡插槽：显卡插槽也是一个常见的故障点。

如果电脑没有显示输出或显示异常，可以尝试重新插拔显卡，确保插入正确位置并牢固连接。

4.使用万用表测试电压：万用表可以用来测试主板上各个电压点的电压是否正常。

一般来说，12V、5V和3.3V等电压应该在正常范围内。

如果电压异常，可能意味着主板供电系统故障或电源故障。

5.查看主板元件：仔细检查主板上的电容、电阻、芯片等元件，看是否有烧焦、漏液、破损等异常情况。

这些元件的故障可能会导致电脑无法正常工作。

6.排除外部设备故障：有时候电脑无法正常启动或工作，并不是主板故障，而是与外部设备相关的问题。

可以尝试断开外部设备，如键盘、鼠标、显示器等，然后再尝试启动电脑，看是否能够解决问题。

7.使用主板自带的故障指示灯：一些高端主板会设计有故障指示灯，可以根据指示灯的状态来判断故障点。

比如，CPU故障、内存故障、显卡故障等。

8.版主的BIOS更新：如果问题仍然存在，可以尝试更新主板的BIOS固件。

有时候主板的BIOS可能存在一些错误或不稳定的问题，通过更新BIOS固件可以解决这些问题。

9.清理主板和内存插槽：如果主板上有积尘或脏污，可以使用气压罐或刷子等工具清理。

同样，内存插槽上也可能会有脏污影响连接效果，可以使用橡皮擦轻轻擦拭插槽金手指。

10.使用排除法：如果以上方法都无法解决问题，可以使用排除法逐个排查可能的故障点。

主板维修资料A.目视法: 先以目视法检视M/B之状况,查看下列情况,并决定如何检修1零件烧毁2JUMP AND 频率 ANＤ VCORE 设定是否正常3包装不良4断线B.触摸法:1上电后,摸各个CHIPS 是否有发烫现象2压压各个CHIPS, 查看是否有空焊现象A:有 I/O chip 8671F ,AC back 设计:POWER-ON动作原理:按下 Power Button JP3 ,PWRBT_SW 如图一 , PWRBT- 讯号由 High -> Low 触发I/O chip,I/O chip 送出 LED-BLK 为 High ,使 Q12, Q13 导通, PS-ON 被拉 Low 系统开机 . 如图二1. 查看 Clear Cmos Jumper 是否 Lost , Missing, 设定是否正确.2. 插上 A TX Power.3. Battery 是否有电,或漏电流过大. 则3V Dual 的二极管,电容,南桥,I/O bad4. Crystal KHz 是否振荡.否则可能电容或 Crystal Bad.5. 量 5VSTB 是否为 5V否则电容坏….由 5VSTB 经二极管降压而得.可POWER ON 时先量测基本电压各项CLK 基本之RESET 1.基本电压含:VCC3:VTT:VCC25:VCC333:VCC: 5VVCORE: CPU之工作电压是CPU OR 电压治具而定POWER_OK OR POWER_GOOD:CPU 之参考电压: EX: VGTL:1V可POWER ON 时先量测基本电压VIA SOCKET462 系列2.各个RST含:PCIRST : 由HI准位到LOW准位 5V or 3V AGPRST : 由HI准位到LOW准位 5V or 3V CPURST:可分 1586 : 由LOW准位到HI准位 3V2686 : 由HI准位到LOW准位3Socket 462系列: 由HI准位到LOW准位4Socket 478 系列: 由HI准位到LOW准位CRESET : 由HI准位到LOW准位RST_BT : 由HI准位到LOW准位 3VIDE_RST : 由HI准位到LOW准位 5V3.各项CLK含:1ISA: OSC 由CLKGEN来8MHzBCLK 由南桥产生2PCI: 33MHz3AGP: 1X: 33MHz2X: 66MHz4X: 133MHzUAGP 有132PIN4DIMM: 66MHz ,100MHz ,133MHz.5DDR: 100MHz,133MHz,166MHz,200MHz.6CPU: 66MHz,100MHz ,133MHz.7北桥: 66MHz,100MHz,133MHz,200MHz.8南桥: .48MHz.33MHz.9I/O: 48MHz or 24MHzINTEL 478 系列:1PCI: 33MHz2AGP: 4X: 133MHzUAGP 有132PIN3DIMM: 100MHz,133MHz4CPU: 100MHz,133MHz5北桥: 66MHz ,100MHz ,133MHz5南桥:48MHz33MHz66MHz6LPC I/O: 33MHz,24MHz,48MHz.以上皆正常后才上CPU AND DIMM 测试是否开机Socket 462 系列:1PCI: 33MHz2AGP: 4X: 133MHzUAGP 有132PIN3DIMM: 100MHz or 133MHz4DDR: 100MHz,133MHz,166MHz,200MHz.5CPU: 100MHz or 133MHz6北桥: 100MHz or 133MHz7南桥:48MHz33MHz66MHz8LPC I/O: 33MHz AND 24MHz以上皆正常后才上CPU AND DIMM 测试是否开机不开机的主板,应查什么信号1﹒查主机板之各组工作电压是否正确Vcore,Vcc3,Vcc33,VTT,Vcc25, Vref,5Vref For Chip,1Vref For CPU2﹒检查各Jump是否Setup Error3﹒查RESETRSTDRV,PCI RESET,CPU RESET动作是否正确3-1﹒ RSTDRV不正确3-1-1. 查POWER GOOD及其相关之零件线路动作是否正确,有无OPEN or SHORT3-1-2﹒查CLOCK CHIP 之CLOCK是否有输出入CRYSTAL及是否不良3-1-3. 查BA TTERY之SHORT PINJUMPER是否未上或上错位置BA TTERY 之电压是否正确,CRYSTAL频率及其相关线路是否正常3-2﹒PCIRST不正确查CHIP之PCIRST至PCI SLOTPIN A15之线路是否OPEN or SHORT或零件不良3-3 CPURST不正确查CHIP至CPU之线路是否OPEN or SHORT或零件不良4. 查BE0～BE7,A2～A31,D0～D63等信号及其相关之线路是否OPEN or SHORT或零件不良5﹒查ADS,CPURDY,PCI之REQ0～REQ3,等信号及其相关之线路是否OPEN or SHORT或零件不良6﹒查PCI SLOT之AD0～AD31等信号及其相关之线路是否OPEN orSHORT或零件不良7﹒BIOS不良或无数据可使用良品之BIOS交换测试确定之8﹒查SA0～SA16,SD0～SD7XD0～XD7等信号及其相关之线路是否OPEN or SHORT或零件不良怎样判断南北桥是否坏掉3V 5V有无对地短路有无烧伤痕迹加电有无异常发烫量一些相关信号有无开路短路RESET问题查信号: PWRGD-CLK-VCORE-SB-NB-CPU-IOCPU Interface信号说明A20GATEA20 GATESuper I/O的port92缓存器中,SGA20 bit若设为1,则A20GA TE输出为High,若设为0,则A20GA TE输出为Low;A20MMask A20地址位20遮蔽A20M讯号是由ICH输出至CPU的讯号;此讯号是让CPU在Real Mode真实模式时仿真8086只有1M Byte1兆字节地址空间,当超过1Mbyte地址空间时A20M为LOW,A20被驱动为0而使地址自动折返到第一个1M Byte地址空间上;RCINKeyboard Controller Reset Processor键盘控制重置CPURCIN讯号是由SuperI/O输出至ICH;键盘控制SuperI/O产生RCIN讯号至ICH,经由ICH再输出INIT讯号至CPU,进而达到重置CPU的目的;INITInitialization启始为一由ICH输出至CPU的讯号,与RESET功能上非常类似,但与RESET不同的是CPU内部L1 Cache和浮点运算操作状态并没被无效化;但TLB地址转换参考缓存器与BTB分歧地址缓存器内数据则被无效化了;INIT另一点与RESET不同的是CPU必须等到在指令与指令之间的空档才会被确认,而使CPU进入启始状态;RESET重置当RESET为”HIGH”时CPU内部被重置到一个已知的状态并且开始从地址OFFFFFFFOH读取重置后的第一个指令;CPU内部的TLB地址转换参考缓存器、BTB分歧地址缓存器以及SDC区段地址转换高速缓存当重置发生时内部数据全部都变成无效;FERRNumeric Coprocessor Error浮点运算错误为一CPU输出至ICH的讯号;当CPU内部浮点运算器发生一个不可遮蔽的浮点运算错误时,FERR被CPU 驱动为LOW;IGNNEIgnore Numeric Error忽略数值错误为一ICH输出至CPU的讯号;当CPU出现浮点运算错误时需要此讯号响应CPU;IGNNE为LOW时,CPU会忽略任何已发生但尚未处理的不可遮蔽的浮点运算错误;但若IGNNE为HIGH,又有错误存在时,若下一个浮点指令是FINIT、FCLEX、FSA VE….等浮点指令时中之一时,CPU会继续执行这个浮点指令但若指令不是上述指令时CPU会停止执行而等待外部中断来处理这个错误;SMM操作模式其功能在于提供系统设计师利用SMM模设计如:系统省电管理System Power Management 或系统安全装置System Security….等高阶系统操作管理的程序;SMISystem Management Interrupt系统管理中断为一由ICH输出至CPU的讯号;当CPU侦测到SMI为LOW时,即进乞SMM模式系统管理模式并到SMRAMSystem Management RAM中读取SMI处理程序,当CPU在SMM模式时NMI、INTR及SMI中断讯号都被遮蔽掉,必需等到CPU执行RSMRESUME指令后SMI、NMI及INTR中断讯号才会被CPU认可; SMIACT系统管理中断认可为一由CPU输出至ICH的讯号;SMIACT是CPU响应SMI的讯号,当CPU进入SMM模式时即会驱动SMIACT为LOW,且会持续被驱动为LOW,一直等到CPU执行RSM指令而到正常模式时,才会被驱动为HIGH;INTRProcessor Interrupt可遮蔽式中断为一由ICH输出对CPU提出中断要求的讯号,外围设备需要处理数据时,对中断控制器提出中断要求,当CPU 侦测到INTR为high时,CPU先完成正在执行的总线周期,然后才开始处理INTR中断要求;NMINon-Mask able Interrupt不可遮蔽式中断为一由ICH输出对CPU提出中断要求的讯号,CPU处理NMI中断要求时并不向系统的中断控制器读取中断向量,NMI的中断向量为CPU内部预先设定中断向量;电脑主机板控制信号功能与故障总结IO CHRDX 定义通道检测准备好信号位置：IO槽A10工作状态：高电平有效引发故障：主机开机不稳定数码卡显示不开机,第一代码C1地址波形闪动一下停止;REFRESH 定义：1,用来指示一个刷新周期并能由通道驱动2,动态可读写贮存器位置：ISA槽B19工作状态：高电平有效故障特征：上拉电阻开路,会引起进档机;对主机无影响主要是出入通道上不读A,进A档机,读A档机BGA坏低电平到2抓到C盘参数后无法引导DEVSEL 定义：外设选定信号位置：PCI上74脚工作状态：高电平有效,上接+5V上拉电阻与两BGA连故障：1,开路,不开机或PCI不显2,电平低,不开机或PCI不显48M时钟位置：5595120脚引发故障：开路,不点内存K数微机主板维修思路开机：不开机就是CPU不工作查找步骤：先查信号再查阻值;1、供电跳线超频就是改变CPU工作电压;插上负载看有无——无,看三极管的三种供电一种5V,另外两面三种是电压IC输出给效应管G极的一个4点多伏一个7点多伏的电压——IC供电12V/5V——直接提供电压的电源插座;如有12V无输出——IC坏输出不是4点多伏和7点伏的电压——IC坏OR 三极管坏CPU工作电压低如电压IC输出是10V——3极管坏OR 开路;当不插CPU工作电压正常;,插上CPU 工作电压没有或偏低,——电压IC坏OR 负载短路;〈2〉VID电压5VIC输出VID——经排阻——CPU2、VTT电压控制线本身有高低电平给地址数据线供电同时也给CPU供电VTT电压是三极管通常是CPU旁的大三极管调整后经排阻给CPU数据和地址线的;3、导致CPU不工作的其它原因;〈1〉供电〈2〉时钟〈3〉复位——无——电源IC电源好信号和电源IC有条直线OR 晶振;〈4〉CPU跳线跳错〈5〉32768晶振——插上CPU没有复位,不插CPU复位正常〈6〉CPU的数据,地址,控制线短路或开路都有可能使CPU不工作;如不能传达室递地址——不正常工作——保护不开机〈7〉CPU变坏接触不良;〈8〉PCI ISA数据线,地址线开路或短路;〈9〉BIOS坏,脚电信号无CPU不工作——有CPU可能工作——如电造有CPU不工作——BIOS坏; 〈10〉门电路问题〈11〉I/O坏北桥通过旁边一大三极管给它供电,在供电电路中会有很多小电容,即北桥旁边的小电容,这些小电容供电滤波的作用;用表笔打电容两端查供电,因电容一端接地,也可查阻值,一般阻值在100欧以上;注板上大三极管都是给组件供电的,有的有可能是一个给多个供电;4、查阻植以北桥为中心查北桥电等——以BIOS为中心查ISA 来判断I/O和南侨好坏——查PCI判断南北桥好坏;BIOS影响CPU正常工作,电容是CPU发出来的信号到了BIOS的工脚;长方形BIOS查工电容信号,供电方BIOS ——查24初始化信号,供电时钟,复位珍断卡显示OO或FF说明CPU没工作DB02541——BIOS坏或BIOS的问题当进入BIOS设置保存之后重新启动,屏幕显示列一行英文后带省略点时新机——怀疑BIOS,BIOS坏很多时候显示器不显,有时能进CMOS设置,但不能进系统;要进入系统时重新启动CMOS复位设置问题——清除CMOS不开机复位都可能是门电路内存：诊断卡显示C1C6D3D4——内存问题1 内存条坏2内存供电时钟3行列插上内存行列经通有跳变4数据,地址线;5插槽接触不良;属于内存的其它问题CPU 读到内存死机;运行大型软件死机——内存不够;进98后文件名少字符;有些显卡集成显卡的主板要借用内存作显存,所以内存必须插在第一个槽上72线内存要2条一起用;插槽或槽;显卡：FF——C1——C3——C5——OB——OD,2B,31有的不显示就停在这里,有的跳到键盘6F4E时停止跳变不显示：显卡坏使用不同的显卡在PCI,ISA,AGP的每一个槽中试查PCI槽ISA槽一个槽的个脚短路所有槽都短路,PCI/ISA 所有槽的复位都是一个复位信号过来的;但时钟却各自独立;所有外设功能都和南桥相边,因只有南桥连接I/O集成显卡VGAR．G．B三其色对地阻值应在100欧左右;三基色和行,场同步,信号由北桥输出经旁边的IC到VGA,如没有IC经排阻,还有排阻经电感给VGA供电,电感上都接有电容滤波;有故障若上述组件全好则北桥坏;一般缺色,查阻值可查出;花屏,黑屏可能显存坏也可能北桥问题;显示器显示顺序：显卡资料显示主板资料,主要从BIOS获取显示CPU资料,锁频不能自设超频,超频要上好风扇;CPU频率显示错误：1;跳线跳错2;时钟IC有问题3;电路中电阻电容造成频率不对显示内存：首先重插内存：内存本身坏,内存槽有问题,数据,地址,控制线有问题;显示IDE连接资料;IDE很少坏;1、找不到硬盘——排除硬盘半身,信号线,硬盘上主从跳线——CMOS设置找硬盘——问题在主板上——查阻价如阻值不对要一至追查到南桥,中间的排阻坏的较多,还有中间断线,有的光驱和硬盘不能插一个IDE 槽;2、硬盘容量不对——信号线和硬盘本身首先排除首先清除CMOS然后换信号线大部分OK1>阻值正常则南桥坏2>查阻值则开路或短路6.软驱资料.1、排除FDD本身和信号线__主板故障.2、查看CMOS设置CMOS设置不要FDD,检测时不显FDD资料,如没有FDD就显示FDD失败如有就显示找到F DD3、FDD有的边到了南桥较少有的边到了I/O大部分I/O坏的较多,南桥坏的较少.7.键盘资料:换一个键盘.接触不良.查电压,时钟,一个信号线查相关电容,排阻,排阻供电查电感I/O,南桥很少坏,另外键盘口易坏.口COM口很少坏,COM口芯电坏的较多,通过查阻值可查出问题I/O可能坏南桥很少坏.9.打印口故障较多排阻供电___打印口__有的经过330/220排阻I/O排阻5V供电给每根线,第根供电线都有电容滤波,大多数是I/O坏,旁边的排阻电容很少坏.口故障很少:查5V供电.USB直接接南桥,只有少数到I/O,其它相关组件不易坏.键盘,鼠标,USB到南桥I/O之间的电感很容易坏,电感起保险作用;11．游戏口有的到I/O,一般到南桥不同的I/O功能不同,功能的多少取决于I/O脚数查供电和波波电容——都好南桥坏;声卡/集成声卡装不上声卡：1、CMOS设置2、无驱动mb基本维修方法1 ---前言前言:各位在实际维修前必须先了解基板的基本架构,因为每一块M/B的架构都不一样目前是以Intel 架构最为普遍所以初学者最好以维修Intel 架构之M/B为第一优先,另外在维修前你必须先了解各种维修工具的操作方法及使用时机;并且请了解各机种的BIOS Error Code 代表的意义;在所有的M/B 拿你的手上时可以先行目检,其实有部份的不良可以目视的方式看出来,所以目检是非常重要的,当然若是你了解M/B 的架构可以从各不良点针对该Function 目检也许可以很快的找出问题出现在那里;在维修时有部份的不良板须更换零件,你在更换零件之前须要先确认零件不良不是因制程不良造成的问题,所以在更换零件之前请先把可以重新焊接的部份BGA 零件无法重焊故不必重新焊接,再行重焊一次如此可以减少零件误判或是责任单位归属的问题;另外若你判定不良问题是由于制程不良造成的问题,请在拆下零件后再针对该零件的不良讯号再行确认,以确保非零件造成的误判;如:你发现某一零件的某二个讯号Short ,在你拆下零件后请再量测此零件的此二个讯号是否short 若不是Short 再判定为制程造成的不良;其实维修并不困难,只要你的观念清楚,找问题的方向正确基本上80%的不良板都可以找出不良点;mb基本维修方法2 ---FF,00 的维修1. 开启电源Check 是否有电源若无电源请即刻关闭总开关并检查所有零件是否有烧毁的现像若无电源请用电表量测所有电源是否有short 的现像2. 量测所有M/B 上之Crystal 是否振荡,频率及振幅是否正确3. 量测M/B 上所有的电源+3V,+5V,+12V,-12V,-5V,Vcore,VIO,,是否正确4. 插上Debug Card , Check 所有Address , Data 是否有送出.5. 若是发现只有Address 请检查BIOS 是否为空烧6. 若BIOS 更换后还是无法Work 请检查BIOS 的Address 是否有收到7. 若Address 是正确,请检查BIOS CS 是否动作8. 若BIOS CS 有动作请检查Memory Read 是否动作9. 有时BIOS 电源未Input 有会造成无法Work,所以在检查所有信号前请务必确认该零件之电源都是正确,且电压Level都是正常.10. 量测Clock的原因为PC 是序向逻辑的架构每个Chipset 要沟通必须要有Clock 来加以同步,所以若题系统中没有clock 表示Chipset 和CPU,或是Chipset 与Chipset 无法同步更别提数据传输;11. 电源是所有电路之母,就好像汽车要有汽油才能走,所以若你收到的不良M/B 其中有任一电源未输入,必须设法先让所有电源有Input 到M/B 中,在你解决了电源问题之后往往原本的问题也许就跟若迎刃而解; 12. 你可否有思考过M/B 中BIOS 的扮演的角色,其实 BIOS 中所存的数据就是一些程序及数据的组合,它提供系统在开机前的一些基本测试的过程及基本Chipset 初始化的动作.你知道System 在Boot 之前的第一笔数据EA 5B E0 00 F0 其实一条长程跳跃指令JMP F000:E05B当然这是For Award BIOS 来讲,若是其它的BIOS 也许在Address 上是有点差异的,但基本上第一个BIOS 由BIOS 送出一定是”EA”,BIOS 在系统上也是Memory 的一部分;所以在BIOS 读不到数据时你必须检查所有接到BIOS 的Address & Data 是否有断线或Short 的现像另外一些Control 讯号也要检查,因为若Control 讯号无法发出即使Address 正确BIOS 也不会放数据放在Data Bus 上;所以若你发现一连串的数据都是一样的00或FF 请注意也许就是Control 有问题;13. 目前Intel 有开发出一新的BIOS 组件叫FWH Firmware Hub 这颗组件的功能其实和之前用Flash ROM 的方式是差不多只是它的功能较多,而且这颗组件还有Clock 才会Work 所以在维修前必须先Check 是否有clock 再换零件.此组件也有二个RESET 讯号RST 及Init这二个讯号必须正常FWH 才会动作.另外有一个讯号必须在RST动作前就必须设定完毕就是ICInterface configuration PIN,因为此零件有两种Mode 可动作其中一个Mode 是FWH 就是M/B 目前Default 的动作另外一个Mode 叫A/A MUX for 烧录使用;mb基本维修方法3 ---c1 的维修C1,28维修流程:1. 若插上DIMM 发现Debug 停在C1 Or 28 即BIOS 在Check Memory 时有问题产生无法进入下一个流程;2. 此时请把每根DIMM Socket 都插上Memory Module .再开机检查状况是否还是一样3. 把所有Memory Module 全数移除再分别于每个DIMM Socket 上插上Memory Module ,检查是否有任一个socket 插槽是可以Work 若有其中任一Socket 可以Work 表示必须check 所有无法work 的DIMM Socket 的讯号.4. 检查DIMM Socket 无法Work 的流程:请先Check 每根DIMM 的Clock 是否正确,LEVEL &频率是否正确另外请检查每根DIMM 的Clock 数量是否正确5. MEMORY 的架构是采数组方式排列所以MA 是其Address,在要读取或写入数据之前会送出行 Address 及列Address 那DIMM 如何知道是行Address 或是列Address 就是以CAS , RAS 为准.所以在维修Memory 问题前可先行Check CAS , RAS 是否有动作以示波器量测讯号是否有动作你可以一直按Reset 使M/B 一直重复POST 的动作如此你就可以Check 出此讯号是否有动作;若想要知道详细动作及讯号动作的先后顺序可参考SDRAM 的动作原理;6. 另外有些M/B 若未上DIMM 时Clock 并不会送出,所以要检查Clock时请先插上DIMM;mb基本维修方法4 ---05 07 0d的维修05 维修流程:1. 由Error Code 上的定义05代表为Keyboard Controller 在BIOS 基本测试时无法Pass ,所以造成系统停在”05”2. 维修方式请先检查Keyboard 的IRQ 是否正常,Keyboard 的解验线路是否正常07 维修流程:1. 07 是BIOS 在检查CMOS 是否正常另外也会侦测Battery 是否正常2. 在拿到07 此类的M/B 可先检查其Battery是否正常3. 另外也要检查CMOS IC 是否正常有部分的M/B CMOS IC 是外接如ALI 系列的Chipset;4. 有些M/B 其CMOS 是整合到南桥中或是ICH中所以在维修时要注意是否有可能是Chipset 故障;5. 另外目前的M/B 大多是将RTC 内建于chipset 中故在Chipset 的周围都会有一颗筒状的X’T al .这个Crystal 就是提供M/B RTC 线路的时基,以使M/B 的及时时间线路可以准确的工作;0d 维修流程:1. 0d是BIOS 在侦测VGA Card 是否存在的一段程序,BIOS 会在这段时间去检查所有的Slot 是否有插上VGA Card,若是没有插上的话就会2. 一般而言必须先了解VGA Card 是插在那个Slot,以目前的M/B 来讲都是插在AGP Slot ,所以在维修时请先检查AGP Slot 的PIN 是否都在,有没有缺PIN 的状况3. 在确定没有缺PIN 后请量测AGP 的Clock 是否正常AGP Slot 的VCC 电压+12V, +3V,+5V 是否正常4. 若VGA 是ON Board 它的VGA BIOS 是和M/B 合并在一起所以你可以先换换BIOS 再检查是否可以开机;5. 因为VGA Type 是取决于CMOS 中的VGA Type设定,一般是设定在VGA/EGA 即彩色影象卡;所以若CMOS 内容有错也可能造成VGA 无法动作;此时可以清除CMOS 看看VGA 会不会变正常同时要补充一点：在遇到05 07 0d的问题是,也要兼顾考虑I/O chipset 坏的可能通常情况下用温度判断就可以;mb基本维修方法5---3d 4e的维修3d 维修方式:1. 基本上目前的Mouse 都是使用PS/2 界面也就是和KeyBoard 共享一颗Controller 所以若是系统当在3D 有可能是在Initialize PS/2 Mouse 时出现了问题,在此时你可以量测IRQ 12 因为一般M ouse 都是使用这个IRQ所以你可以先检查这个IRQ 是否有问题;2. 另外Mouse 有部分的问题与Keyboard 的维修方式雷同.只是差别于Mouse Address 不同;4E 维修方式:1. 一般4E是BIOS show 错误讯息的时机,若是当在4E会有二种不同的状况,第一种是没有画面此时你必须检查VGA Card 是否有插好,另外一种状况是Keyboard 无法动作此时必须检查Keyboard 是否可以正常工作2. 你一定会问为什么在05 时就已经检查过Keyboard 在4E时又要再检查一次呢,其实若是系统未当在05表示在初始化Keyboard controller 时并未发生问题;有可能是Keyboard controller 和Keyboar d 间无法Work 造成Keyboard 无法动作.3. BIOS 在05阶段只是作初始化的工作,有些讯号在初始化的过种并无法检查出问题只有在实际应用上才会出现问题.4. 请你打开线路图,你会发现Keyboard controller 和外部Keyboard 的沟通讯号只有5个排除VCC 及GND 剩下三个其中有一PIN 是NC Pin 所以实际上应用的PIN 只有KBData ,KBClk 两个讯号;5. Keyboard 是以串行方式和M/B 沟通KBDATA 是用来传送Data ,KBCLK 是用来同步用;注:后来的M/B 上的应用有许多地方为了节省空间及成本,在某些低速的场合都是以串行的方式来进行沟通如SMBUS6. Keyboard 内部其实也有一颗Keyboard Controller ,其功能除了与M/B沟通外它也扮演了Keyboa rd 按钮的侦测及译码的工作;所以电源及GND在维修Keyboard 时也是一个重要的检查点.电脑主板故障分布情况电脑主板比较复杂,故障率比较高,故障现象较复杂,分布也较分散;现简介如下：1各种连接线短路、断路故障各种连接线不该通处短路,该通处断开不通；IC芯片、电阻、电容、三极管、电感等元器件引脚断、短路、击穿；连线、引脚与电源、地线短路导通；印刷板线断开、短路以及焊盘脱落等;这些都是常见故障;2DMA控制器和辅助电路故障DMA控制器功能较强,故障率较高；辅助电路芯片及输入信号电路亦容易产生故障;3RS-232串行接口控制器故障PC机中的串行接口控制器有独立的,也有与其它接口合在一起的;串行接口故障率较高;4时钟控制器、总线控制器故障时钟控制器、总线控制器、总线驱动器、控制命令芯片,均有可能存在故障;5内存芯片RAM故障PC机中内存芯片较多,利用率较高,芯片本身故障率也较高;6数据总线故障主板中的CPU、存储器、I/O设备的数据传输总线、总线缓冲寄存器/驱动器等,亦有程度不同的故障发生;7地址总线故障表现在主板中CPU传送地址的地址总线、地址锁存器及地址缓冲寄存器/驱动器等处;8内存控制信号与地址产生电路故障指RAS/CAS行/列地址选通信号、行/列地址延时控制信号及行/列地址的电路出错;9个别插座、引脚松脱等接触不良故障指芯片与插座因锈蚀、氧化、弹性减弱,引脚脱焊、折断以及开关接触不良而产生的故障;10I/O通道插槽故障指I/O通道插槽中的铜片脱落、弹性减弱、折断短接,插脚虚焊、脱焊、灰尘过多或掉入异物而产生的故障;11特殊情况引起的故障指受冲击、强震、电击、电压突然升高、负载不匹配或设计不合理而产生的故障,以及因安装、设置及使用不当而造成的人为故障;定时器、计数器、中断控制器、并行接口控制器的芯片亦会产生故障,但故障率一般很低;12电源控制器的故障一般电源输出控制器电流较大,发热量大,如果控制芯片或集成块的质量不佳或散热不良,故障率较高;以及它周围的电源滤波电容因长期工作在高温环境下,也会因为电解液干涸造成失效,从而引起电源输出的纹波增大造成主板工作不稳定;上述故障并非产生在一块主板上,其中有60%左右的故障会导致主板不能启动工作；有35%的故障将使主板的工作不正常；另外5%左右为随机的特殊故障,表现为主板状态不稳定;mb基本维修方法 6---IDE NO BOOT的维修1. 一般而言在DEBUG Show “FF”时表示POST 基本测试已经完成;BIOS 此时会把系统控制权交给OS Windows 98 , Linux , UNIX , MS-DOS ,OS/2, Windows NT ….. ;但要把控制权交给OS 之前须把OS 先Load 到Main Memory 中所以BIOS 会先读取HDD 或 Floppy 的第零轨的数据进而把整个操作系统启动;2. 所以在开机时若BIOS 找不到HDD 或Floppy 中未有任何磁盘则计算机就会停往;并Show 出错误讯息.但测试线是用HDD Boot 所以一般而言须朝向HDD 的问题来找起,一般来说若BIOS 是使用 Award 则你可以利用CMOS Menu一般是按Del 进入有些M/B 是按其也的按钮你可以找到一个叫HDD Auto Detect 的功能它可以协助你是否BIOS 无法找到HDD 若是BIOS你用此功能无法找到HDD 表示IDE 的界面有问题你必须找出线路图上所有的IDE 讯号在M/B 上有二个40 PIN 的排针,一个叫Primary IDE 一个叫Secondary IDE 你可以试若将HDD 插在另外一个排针并且再执行一次HDD Auto Detect 的功能.若可以找到HDD 表示主要的IDE 界面的问题.若仍然无法找到请确定所有讯号都正常再行Check;另外你也可以在进CMOS Menu 后先Check 是否HDD 的功能有被Disable ,因为有一些M/B 因为 BIOS 的BUG 有时候会有此功能被关闭的可能;所以若是遇到这类的M/B 你可以清除CMOS 也许可以解决此问题;3. 有时No Boot 并不是IDE 找不到而是BIOS 在Load OS 时当掉,以前有些机种有L2 Cache ,你可以试着把L2 Cache 关掉,若是可以解决这问题你就可以朝Cache 方向维修;但若题M/B 没有Cache 的机种,牵涉的层面较广所以不在此处讨论;不过你可以朝CPU 电压 Vcore, VIO Vref….,Chipset VCC部份下手,另外若是电压有噪声也有可能造成系统当机;在维修时有检查CLOCK,其实若题CLOCK 不够干净也有可能造成系统当机.4. 之前有提到Cache 的维修方式,一般而言M/B 上都有一颗CACHE Controller 一般都是北桥你以检查线路上与此Chipset 连接的讯号是否有Open 或Short 的问题;5. 之前都没有提到任何更换零件的问题,其中有部分是因为零件在M/B 中是高单价的东西,若是随意的更换可能会造成无谓的浪费,所以初期在维修时不建议各位更换零件,若要更换零件请请教较资深的人;。
