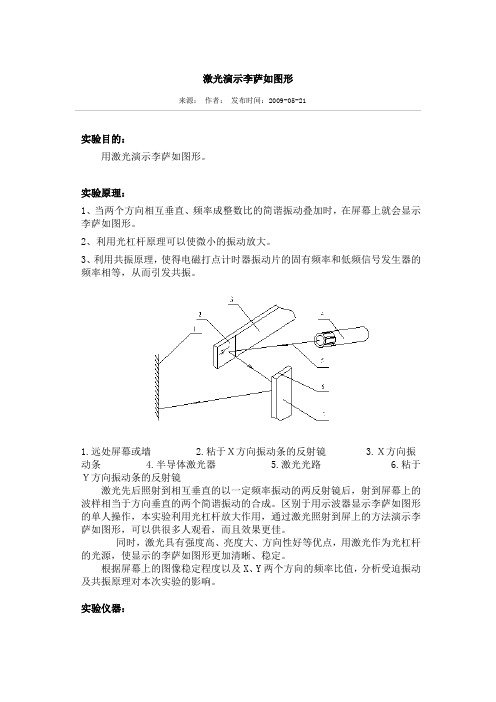

李萨如图

激光演示李萨如图形
来源：作者：发布时间：2009-05-21
实验目的：
用激光演示李萨如图形。

实验原理：

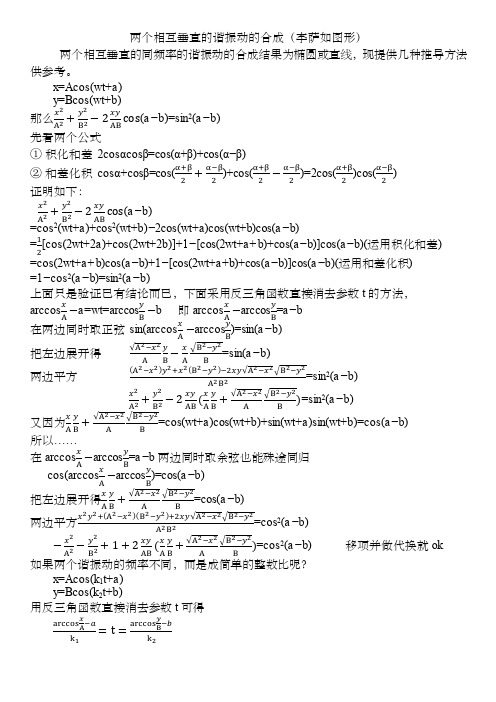

1、当两个方向相互垂直、频率成整数比的简谐振动叠加时，在屏幕上就会显示李萨如图形。

2、利用光杠杆原理可以使微小的振动放大。

3、利用共振原理，使得电磁打点计时器振动片的固有频率和低频信号发生器的频率相等，从而引发共振。

1.远处屏幕或墙
2.粘于Ｘ方向振动条的反射镜
3.Ｘ方向振动
条 4.半导体激光器 5.激光光路 6.粘于Ｙ方向振动条的反射镜
激光先后照射到相互垂直的以一定频率振动的两反射镜后，射到屏幕上的波样相当于方向垂直的两个简谐振动的合成。

区别于用示波器显示李萨如图形的单人操作，本实验利用光杠杆放大作用，通过激光照射到屏上的方法演示李萨如图形，可以供很多人观看，而且效果更佳。

同时，激光具有强度高、亮度大、方向性好等优点，用激光作为光杠杆的光源，使显示的李萨如图形更加清晰、稳定。

根据屏幕上的图像稳定程度以及X、Y两个方向的频率比值，分析受迫振动及共振原理对本次实验的影响。

实验仪器：
实验操作：
打开电源开关，分别调整X、Y方向的信号频率比以及幅度大小，从白屏上观察李萨如图形。

http://202.38.220.14:8080/cp/exp6.htm。

关于李萨如图形的探讨nx 指的是假想的水平线跟图形的交点数，ny 指的是假想的垂直线跟图形的交点数。

当fy/fx 8，即∞ 所以fy 如果越大的话，横向圆的数量就越多，反之，纵向的圆的数量就越多。

【借助matlab 编程】>> clear>>A1=10;A2=12; %设定两振幅>>delda=pi/2; %设定相位差>>phi1=0; phi2=phi1+delda; %设定两振动的相位>>k=10; %设定两频率的比例>>w1=1;w2=k*w1; %设定两振动的频率>>t=1:.01:50; %设定计算时间>>x=A1*cos(w1*t+phi1); %计算x 方向的位移>>y=A2*cos(w2*t+phi2); %计算y 方向的位移>>plot(x,y) %描绘李萨茹图形>> xlabel('x');>> ylabel('y');>> title('李萨如图形 fy:fx=10:1');fy=10,fx=1 △φ=0fy=10,fx=1 △φ=π/4fy=10,fx=1 △φ=π/2fy=100,fx=1 △φ=0fy=100,fx=1 △φ=π/4fy=100,fx=1 △φ=π/2fy=10000000,fx=1 △φ=0fy=10000000,fx=1 △φ=pi/4fy=10000000,fx=1 △φ=π/2fy=500,fx=50 △φ=0fy=500,fx=50 △φ=π/4fy=500,fx=50 △φ=π/2fx=10,fy=1 △φ=0fx=10,fy=1 △φ=π/4fx=10,fy=1 △φ=π/2fx=50,fy=1 △φ=0fx=50,fy=1 △φ=π/4fx=50,fy=1 △φ=π/2fx=500,fy=50 △φ=0fx=500,fy=50 △φ=π/4fx=500,fy=50 △φ=π/2。

实验17 多普勒效应的应用与声速的测量对于机械波、声波、光波和电磁波而言，当波源和观察者（或接收器）之间发生相对运动，观察者接收到的波的频率和发出的波的频率不相同的现象，称为多普勒效应．多普勒效应在核物理，天文学、工程技术，交通管理，医疗诊断等方面有十分广泛的应用．如用于卫星测速、光谱仪、多普勒雷达，多普勒彩色超声诊断仪等．电磁波与机械波（包括声波）的多普勒效应在定量计算上有所不同，本实验只研究超声波的多普勒效应．【实验目的】1. 加深对多普勒效应的了解2. 测量空气中声音的传播速度及物体的运动速度【实验仪器】DH-DPL 多普勒效应及声速综合测试仪，示波器．【实验原理】1.声波的多普勒效应设声源在原点，声源振动频率为f ，接收点在x ，运动和传播都在x 轴方向，声速为u 0．对于三维情况，处理稍复杂一点，其结果相似．声源、接收器和传播介质不动时，在x 方向传播的声波的数学表达式为：00cos 2x p p f t u π⎛⎫=- ⎪⎝⎭（17-1）⑴声源运动速度为s v ，介质和接收点不动．在声源和接收器之间的波长为λ'，T 是声源的振动周期,接收器接收到的频率为：0001s su u f f u T v T M λ'==='--（17-2）即接收器接收到的频率变为原来的SM -11，其中0s s v M u =为声源运动的马赫数，声源向接收点运动时S v （或S M ）为正，反之为负.⑵声源、介质不动．接收器运动速度为r v ，接收器接收到的波的传播速度为0r u u v '=+，接收器接收到的频率为()001rr u v u f M f u Tλ'+'===+ （17-3） 其中0rr v M u =为接收器运动的马赫数，接收点向着声源运动时r v （或r M ）为正，反之为负，即接收器接收到的频率变为原来的()1r M +倍.⑶ 介质不动，声源运动速度为s v ，接收器运动速度为r v ，可得接收器接收到的信号的频率为：11rsM f f M +'=- （17-4）为了简单起见，本实验只研究第二种情况：声源、介质不动，接收器运动速度为r v ．根据（17-3）式可知，改变r v 就可得到不同的f '，从而验证了多普勒效应．另外，若已知r v 、f ，并测出f '，则可算出声速0u ，可将用多普勒频移测得的声速值与用时差法测得的声速作比较．若将仪器的超声换能器用作速度传感器，就可用多普勒效应来研究物体的运动状态． 2.声速的几种测量原理⑴ 超声波与压电陶瓷换能器频率20Hz-20kHz 的机械振动在弹性介质中传播形成声波，高于20kHz 称为超声波，超声波的传播速度就是声波的传播速度，而超声波具有波长短，易于定向发射等优点．声速实验所采用的声波频率一般都在20～60kHz 之间，在此频率范围内，采用压电陶瓷换能器作为声波的发射器、接收器效果最佳．压电陶瓷换能器利用压电效应和磁致伸缩效应从而实现了在机械振动与交流电压之间双向换能．根据它的工作方式，分为纵向（振动）换能器、径向（振动）换能器及弯曲振动换能器．声速教学实验中所用的大多数采用纵向换能器．图17-1为纵向换能器的结构简图．其中辐射头用轻金属做成喇叭形，后盖反射板用重金属做成柱形，中部为压电陶瓷圆环，其极化方向与正负电极片一致，螺钉穿过圆环中心．这种结构增大了辐射面积．振子纵向长度的伸缩直接影响头部轻金属，发射的波有较好的方向性和平面性．在正负电极片输入交流电信号，电极片间的压电陶瓷将产生逆压电效应，在极化方向发生形变，随交流电信号震荡发出一近似平面超声波（发射换能器）．将另一纵向换能器与该发出超声波的换能器正对，作为接收换能器．当发射超声波频率与发射及接收换能图17-1 纵向换能器的结构简图压电陶瓷片器系统中压电陶瓷的谐振频率相等，接收换能器的正负电极片发出电信号最强．⑵ 时差法测量原理连续波经脉冲调制后由发射换能器发射至被测介质中，声波在介质中传播，经过t 时间后，到达L 距离处的接收换能器．波形变化如图17-2所示通过测量二换能器发射接收平面之间距离和时间，就可以计算出当前介质下的声波传播速度．⑶ 共振干涉法（驻波法）测量原理将接收换能器与发射换能器正对,由于换能器的核心器件压电陶瓷在极化方向所产生电荷与其在该方向所受外力成正比，所以在声波信号频率锁定为发射和接收换能器系统的最佳谐振频率时,接收换能器产生电信号的大小正比于声压的大小.而声压p ∗=−ρu 2ðξðx (17-5)其中ρ为无声波时介质密度, u 为声波波速, ξ为介质质点位移.由于存在：发射换能器发射声波造成介质质点位移 ξ1=A 1cos2π(tT−xλ)=A 1cosω(t −xu)接收换能器反射声波造成介质质点位移 ξ2=A 2cos *2π(t T+xλ)+π+接收换能器反射的声波再次从发射换能器反射回来后造成介质质点位移ξ3=A 3cos *2π(t T−x λ+2L λ)+2π+考虑声波的散射:a) 在换能器端面直径d ≪L (换能器间距)的区域, ξ3可近似忽略,即:ξ≈ξ1+ξ2=A 1cos2π(t T −x λ)+A 2cos *2π(t T +xλ)+π+p ∗≈−ρuωA 1sinω(t −xu )+ρuωA 2sin *ω(t +xu )+π+ (17-6)由于接收换能器可视为一近似垂直于波线的刚性平面,传播到接收换能器的声波几乎完全被反射(可视为A 1=A 2=A ), 为将公式简单化,将坐标轴原点平移至接收端,即令接收换能器端面处x =0，则发射端处x =−L ,则：ξx=0≈ξ1(x=0)+ξ2(x=0)=0p x=0∗≈2ρuωAsin (ωt +π) (17-7)由公式(17-7)可以看出，虽然在接收换能器端面处合成驻波的幅值为0(波节),但该处声压并不为0,当接收换能器远离发射换能器时,其端面处的声压接近一幅值为2ρuωA 的正弦波. b) 在发射和接收换能器相距较近，且与端面直径d 相差不大时,声波在二换能器端面间多次反射,不但需要考虑ξ3还需要考虑ξ4、 ξ5 、 ξ6…….接收换能器波形图17-2 发射波与接收波发射换能器波形比较ξ1和ξ3可以看出当L =(k ±14)λ时,ξ1和ξ3干涉相消,同理ξ2和ξ4也干涉相消,从而造成声压p x=0∗虽然相位没有变化,但幅值相应减少.当L =kλ2时, 不但 ξ1和ξ3干涉相长,而且多次反射,多次叠加 ξ2、ξ4、ξ5、ξ6…… 均干涉相长,使幅值A 急剧增大,也造成声压p x=0∗ 的幅值急剧增大.改变接收换能器的位置,可以从示波器上看到接收换能器感应到信号的幅值随着位置的变化而变化.当换能器间距为14⁄波长的奇数倍时, 感应到信号的幅值较小, 当间距为14⁄波长的偶数倍(即半波长的整数倍)时,感应到信号的幅值较大,且距离越近,幅值越大.若从感应到信号的第n 个幅值较大点变化到第n+1个幅值较大点时，接收换能器移动距离∆L ，则∆L =λ2，连续多次测量相隔半波长的接收换能器位置变化，可得超声波波长，再记录下此时超声波频率f 后，即可算出声速.⑷ 相位比较法（行波法）测量原理由于声波源点的振动和接收点的振动是同频率的振动, 二者相位差φ=2πL λ=2πfL u(17-8)将两个信号分别输入示波器的X 、Y 端, 在示波器显示屏显示出相互垂直的两个同频率振动合成的轨迹——1:1 李萨如图形.根据式(17-8)可得∆φ=2πf u∆L (17-9)当 f 、u 确定, φ 随着L 的变化而变化, 显示屏上的图形也依次变化(如图17-3所示), 当∆φ=2π, 图像恢复到开始时的形状, 记录此过程中的∆L 值即波长 , 则u =f∆L (17-10)∆φ=2nπ∆φ=2nπ+π/4∆φ=2nπ+π/2∆φ=2nπ+3π/4∆φ=2nπ+π ∆φ=2nπ+5π/4 ∆φ=2nπ+3π/2 ∆φ=2nπ+7π/4图17-3 频率为1:1 的李萨如图形【实验内容与步骤】1．实验内容（1）熟悉测量声速的多种方法，进一步加深对多普勒效应的了解． （2）利用已知的声速进一步观测空气中物体的移动速度． 2．实验步骤 （1）时差法测声速① 将多普勒综合测试仪的发射功率和接收灵敏度均调至最大(旋钮顺时针到头).② 调节测试台滚花帽（图17-4）将接收换能器调到12cm 处，记录接收换能器接收到的脉冲信号与原信号时间差．③将接收换能器分别调至12cm 、13cm ……19cm 处，分别记录各位置时间差．（如在调节过程中出现时间显示不稳定，则选择稳定区域进行测量） （2）多普勒法测声速 瞬时法测声速① 从主菜单进入多普勒效应实验② 将接收换能器调到约75cm 处，设置源频率使接收端的感应信号幅值最大（谐振状态）．③ 返回多普勒效应菜单，点击瞬时测量．④ 按下智能运动控制系统的“Set”键，进入速度调节状态→按“Up”直至速度调节到0.450 m/s ．⑤ 按“Set”键确认→再按“Run/Stop”键使接收换能器运动． ⑥ 记录“测量频率”的值，按“Dir”改变运动方向，再次测量． （3）共振干涉法（驻波法）测声速① 在示波器“Y-t”模式下调节“垂直偏转因数”，使示波器显示接收换能器输出电压的波形合适.② 将两换能器的间距L 从大约11~12cm 起, 连续记录下10组正弦波振幅极大值时标尺示数.（4）相位比较法（行波法）测声速① 在示波器“X-Y”模式下调节“垂直偏转因数”使示波器显示的发射和接收换能器图 17-4 测试台结构示意图 785632411．发射换能器 2．接收换能器 3．左限位保护光电门 4．测速光电门 5．右限位保护光电门 6．步进电机 7．滚花帽 8．复位开关输出电压所合成的李萨如图形大小合适.② 将两换能器的间距L 从大约11~12cm 起, 连续记录下10组李萨如图形出现相同直线时标尺示数.（5）反射法测声速（选做）反射法测量声速时候，反射屏要远离两换能器，调整两换能器之间的距离、两换能器和反射屏之间的夹角θ以及垂直距离L ，如图17-5所示，使数字示波器（双踪，由脉冲波触发）接收到稳定波形；利用数字示波器观察波形，通过调节示波器使接受波形的某一波头n b 的波峰处在一个容易辨识的时间轴位置上，然后向前或向后水平调节反射屏的位置，使移动L ∆，记下此时示波器中先前那个波头n b 在时间轴上移动的时间t ∆，如图17-6所示，从而得出声速值θsin 20⋅∆∆=∆∆=t Lt x u （17-11） 用数字示波器测量时间同样适用于直射式测量，而且可以使测量范围增大．反射屏发射换能器θθθL（6）利用已知声速测物体移动速度① 从主菜单进入变速运动实验，将采样步距改为50ms ．② 长按智能运动控制系统的“Set”键，使其进入“ACC1”变速运动模式，再按“Run/Stop”键使接收换能器变速运动．③ 点击“开始测量”由系统记录接收到信号的频率（如半分钟后曲线仍未出现，则需重新调节谐振频率）．再按“Run/Stop”键停止变速运动．④ 点击“数据”记录实验数据。

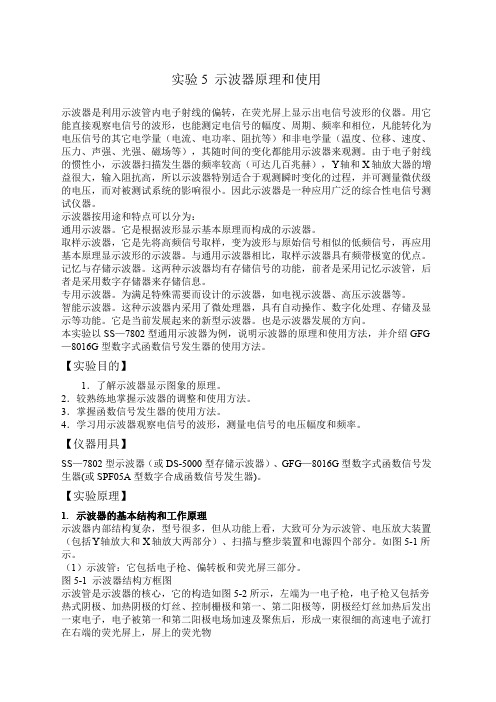

实验5 示波器原理和使用示波器是利用示波管内电子射线的偏转，在荧光屏上显示出电信号波形的仪器。

用它能直接观察电信号的波形，也能测定电信号的幅度、周期、频率和相位，凡能转化为电压信号的其它电学量（电流、电功率、阻抗等）和非电学量（温度、位移、速度、压力、声强、光强、磁场等），其随时间的变化都能用示波器来观测。

由于电子射线的惯性小，示波器扫描发生器的频率较高（可达几百兆赫），Y轴和X轴放大器的增益很大，输入阻抗高，所以示波器特别适合于观测瞬时变化的过程，并可测量微伏级的电压，而对被测试系统的影响很小。

因此示波器是一种应用广泛的综合性电信号测试仪器。

示波器按用途和特点可以分为：通用示波器。

它是根据波形显示基本原理而构成的示波器。

取样示波器，它是先将高频信号取样，变为波形与原始信号相似的低频信号，再应用基本原理显示波形的示波器。

与通用示波器相比，取样示波器具有频带极宽的优点。

记忆与存储示波器。

这两种示波器均有存储信号的功能，前者是采用记忆示波管，后者是采用数字存储器来存储信息。

专用示波器。

为满足特殊需要而设计的示波器，如电视示波器、高压示波器等。

智能示波器。

这种示波器内采用了微处理器，具有自动操作、数字化处理、存储及显示等功能。

它是当前发展起来的新型示波器。

也是示波器发展的方向。

本实验以SS—7802型通用示波器为例，说明示波器的原理和使用方法，并介绍GFG —8016G型数字式函数信号发生器的使用方法。

【实验目的】1．了解示波器显示图象的原理。

2．较熟练地掌握示波器的调整和使用方法。

3．掌握函数信号发生器的使用方法。

4．学习用示波器观察电信号的波形，测量电信号的电压幅度和频率。

【仪器用具】SS—7802型示波器（或DS-5000型存储示波器）、GFG—8016G型数字式函数信号发生器(或SPF05A型数字合成函数信号发生器)。

【实验原理】1.示波器的基本结构和工作原理示波器内部结构复杂，型号很多，但从功能上看，大致可分为示波管、电压放大装置（包括Y轴放大和X轴放大两部分）、扫描与整步装置和电源四个部分。

2020《示波器的的原理和使用》物理实验报告文档Contract Template《示波器的的原理和使用》物理实验报告文档前言语料：温馨提醒，报告一般是指适用于下级向上级机关汇报工作，反映情况，答复上级机关的询问。

按性质的不同，报告可划分为：综合报告和专题报告；按行文的直接目的不同，可将报告划分为：呈报性报告和呈转性报告。

体会指的是接触一件事、一篇文章、或者其他什么东西之后，对你接触的事物产生的一些内心的想法和自己的理解本文内容如下：【下载该文档后使用Word打开】一、实验目的及要求：（1）了解示波器的基本工作原理。

（2）学习示波器、函数信号发生器的使用方法。

（3）学习用示波器观察信号波形和利用示波器测量信号频率的方法。

二、实验原理：1)示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描发生器、触发同步和直流电源等。

2)示波管左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

3)示波器显示波形的原理：如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，两个方向的位移合成就描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

要使显示的波形稳定，扫描必须是线性的，即必须加锯齿波；Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数。

篇一：示波器使用大学物理实验报告示范及数据处理《示波器的使用》实验报告物理实验报告示范文本：包含数据处理李萨如图【实验目的】 1．了解示波器显示波形的原理，了解示波器各主要组成部分及它们之间的联系和配合； 2．熟悉使用示波器的基本方法，学会用示波器测量波形的电压幅度和频率；3．观察李萨如图形。

【实验仪器】1、双踪示波器 gos-6021型 1台2、函数信号发生器 yb1602型 1台3、连接线示波器专用 2根示波器和信号发生器的使用说明请熟读常用仪器部分。

[实验原理]示波器由示波管、扫描同步系统、y轴和x轴放大系统和电源四部分组成，1、示波管如图所示，左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。

亮点在偏转板电压的作用下，位置也随之改变。

在一定范围内，亮点的位移与偏转板上所加电压成正比。

示波管结构简图示波管内的偏转板 2、扫描与同步的作用如果在x轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如图图扫描的作用及其显示如果在y轴偏转板上加正弦电压，而x轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。

我们看到的将是一条垂直的亮线，如图如果在y轴偏转板上加正弦电压，又在x轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，其合成原理如图所示，描出了正弦图形。

如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。

但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。

由此可见：（1）要想看到y轴偏转板电压的图形，必须加上x轴偏转板电压把它展开，这个过程称为扫描。

如果要显示的波形不畸变，扫描必须是线性的，即必须加锯齿波。

（2）要使显示的波形稳定，y轴偏转板电压频率与x轴偏转板电压频率的比值必须是整数，即：fyfx?n n=1,2,3,示波器中的锯齿扫描电压的频率虽然可调，但要准确的满足上式，光靠人工调节还是不够的，待测电压的频率越高，越难满足上述条件。

实验 2 示波器的原理与应用1．从CH1 通道输入1V、1KHz 正弦波，如何操作显示该信号波形？提示：（1）按下按钮”A”使示波器处在显示波形工作方式(扫描方式)；（2）选择并打开通道（如CH1 或CH2）；（3）调节相应通道的偏转因数（VOLTS/DIY）和水平扫描速率（TIME/DIV），使显示波形大小适中（一般要显示2-5 个周期，峰峰幅度4—5 格)；（4）调节触发同步（按“Source”按钮选择相应通道（如CH1 或CH2）或“VERT”信号作触发源、调节“TRIＧLEVER”旋钮选择适当的触发电平）使波形稳定显示；（5）波形显示不清时，还要调节亮度（INTEN）和聚焦（FOCUS）等旋钮。

2．当波形水平游动时，如何调节使波形稳定？提示：这时示波器触发同步没调好，应选好触发源SOURCE（用相应的通道信号或VERT 信号做触发源）和调节适当的触发电平TRIG LEVEL。

3．如何测量波形的幅度与周期？提示：（1）间距测量法（P.33）；（2）光标测量法。

4．调节什么旋纽使李萨如图稳定？提示：调节信号源的频率调节旋钮，使两通道输入信号频率比为整数比。

（有关“触发同步”调节按（旋）钮在示波器“x -y”工作方式下是不起作用的）5．当示波器出现下面不良波形时，请选择合适的操作方法，使波形正常。

（1）波形幅度超出屏幕：①；（2）波形幅度太小：②；（3）波形太密：④；（4）亮点，不显示波形：⑤。

可选答案：①调大“偏转因数（VOLTS/DIV）”；②调小“偏转因数”；③调大“扫描速率（TIME/DIV）”；④调小“扫描速率”；⑤水平显示置“A”（常规）方式；⑥水平显示置“X-Y”方式。

提示：（1）示波器屏幕就是一张作图纸，显示的波形大小与纵横坐标轴分度有关；（2）只有一个亮点，说明示波器没有水平扫描电压（锯齿波电压），即示波器不在“常规扫描（A）工作方式”。

6．观察李萨如图时，要改变图形的垂直大小，应调节CH2 通道的“偏转因数（VOLTS/DIV）”；要改变图形的水平大小，应调节CH1 通道的“偏转因数（VOLTS/DIV）”；要改变图形的垂直位置，应调节CH2 通道的“垂直位移（POSITION）”。

实验二、示波器的调整与使用【实验目的】（1）了解示波器的结构和工作原理。

（2）熟悉示波器各旋钮功能。

（3）掌握示波器的基本调整方法。

（4）掌握用示波器观测信号的波形，学会用示波器测量电压、周期和频率。

【示波器的原理】（注意:有下划线的） 示波器显示随时间变化的电压，将它加在电极板上，极板间形成相应的变化电场，使进入这个变化电场的电子运动情况随时间作相应地变化，从而通过电子在荧光屏上运动的轨迹反映出随时间变化的电压。

1. 示波器的结构 示波器由示波管、衰减放大输入系统、扫描信号发生器、触发同步系统和电源供给系统五个基本部分组成。

（1）示波管。

示波管主要由电子枪、偏转系统和荧光屏三个部分组成。

示波管是一个全密封度真空的玻璃壳管，其结构如图3.9.1所示。

（要作图）① 电子枪。

电子枪由灯丝F 、阴极K 、栅极G 、第一阳极A 1和第二阳极A 2组成。

阴极K 是一个表面涂有氧化物的金属圆筒，被点燃灯丝F 加热后向外发射电子，产生电子流。

栅极G 是一个顶端有一小孔的金属圆筒，套在阴极外面，它的电位比阴极低，对阴极射来的电子起控制作用，只有速度较大的电子才能穿过栅极小孔。

因此，通过调节栅极电位，可以改变通过栅极的电子数目，即控制电子到达荧光屏上的数目，而打在荧光屏的电子数目越多，则荧光屏上的光迹越亮。

示波器面板上的“辉度”调节旋钮就是起这—作用的。

阳极A 1与A 2由开有小孔的圆筒组成。

阳极电位比阴极电位高得多，电子流通过该区域可获得很高的速度，同时阳极区的不均匀电场还能将由栅极过来散开的电子流聚焦成一窄细的电子束，因此改变阳极电压可以调节电子束的聚焦程度。

示波器面板上的“聚焦”旋钮起这一作用。

② 偏转系统。

偏转系统由两对相互垂直的可加电压的金属平板组成，即X 偏转板和Y 偏转板。

在两对偏转板上加上电压，当电子束通过偏转板时，在电场力的作用下发生偏转，即改变光点在荧光屏上的位置。

设计时保证了荧光屏上X 方向和Y 方向光点的位移正比于两对偏转板上所加的电压。
